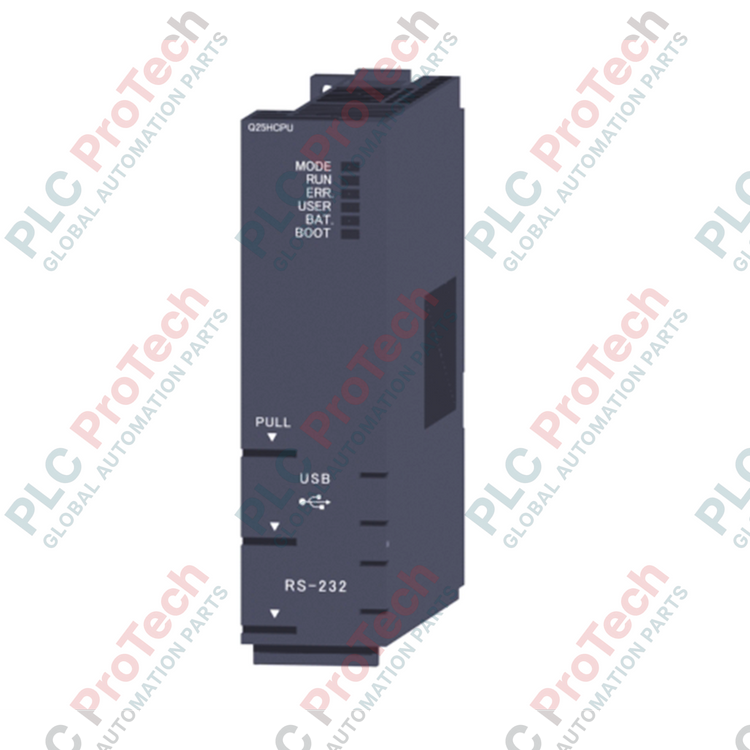

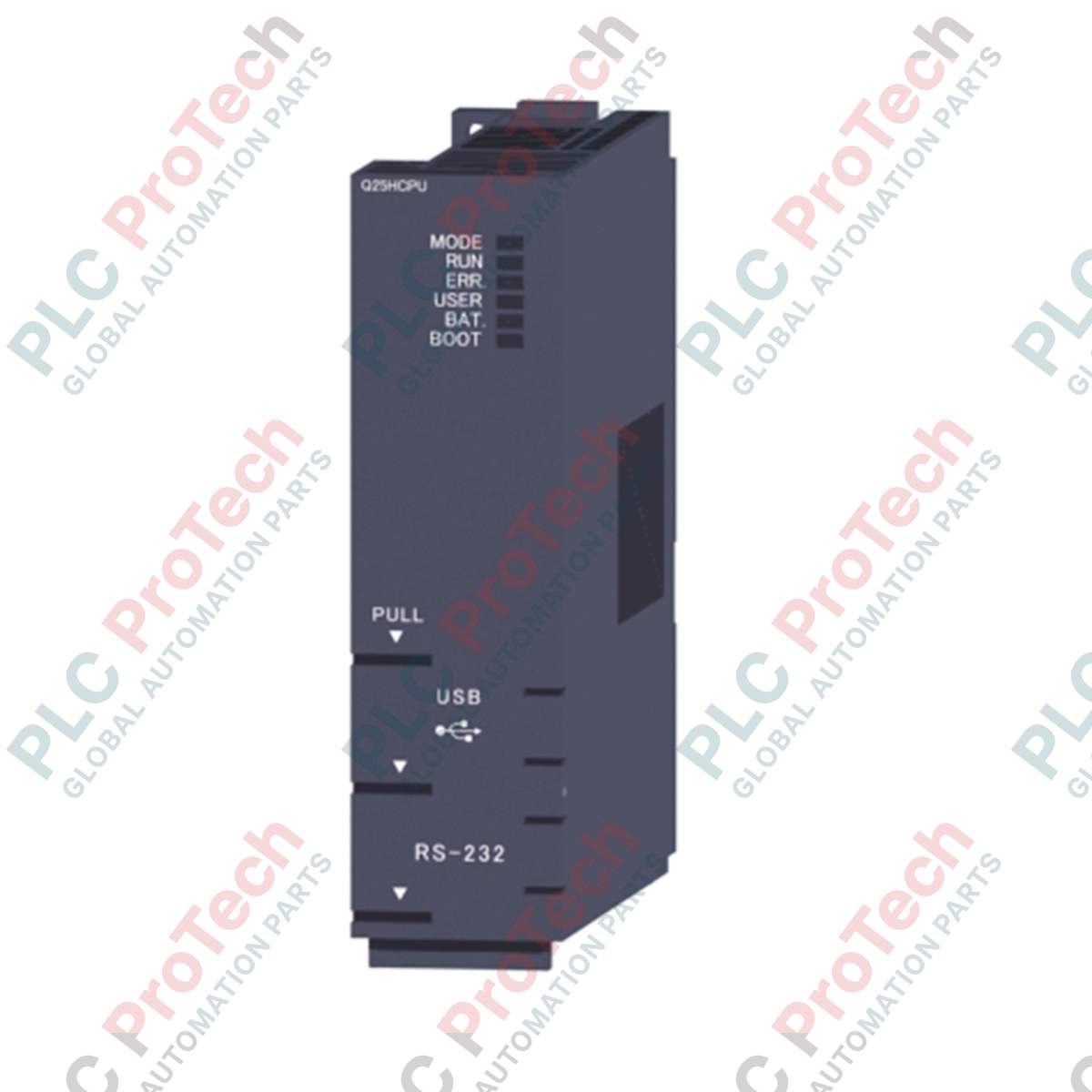

صُممت وحدة Mitsubishi Electric Q25HCPU للتحكم في العمليات الصناعية المعقدة بسرعة تنفيذ عالية، وتعمل كمحور معالجة مركزي ضمن بنية MELSEC Q Series. صُممت وحدة المعالجة المركزية عالية الأداء هذه لمهام الأتمتة الصعبة، إذ توفر سرعة معالجة تبلغ 34 نانوثانية لتعليمات السلم الأساسية و102 نانوثانية لعمليات نقل البيانات. وبفضل سعة برنامج تبلغ 252 ألف خطوة، تدير أنظمة متعددة التخصصات تشمل التحكم المنفصل، ومزامنة الحركة، وعمليات حلقات المعالجة، بما يضمن أعلى معدل إنتاج وأدنى تذبذب للنظام في تصميمات المصانع واسعة النطاق.
| المعلمة | قيم المواصفات |
|---|---|
| الشركة المصنّعة | Mitsubishi Electric |
| رقم الطراز | Q25HCPU |
| طريقة التحكم | عملية تكرار البرنامج المخزن |
| سعة البرنامج | 252 ألف خطوة (1008 كيلوبايت) |
| سرعة معالجة التسلسل (LD) | 34 نانوثانية |
| سرعة نقل البيانات (MOV) | 102 نانوثانية |
| نقاط الإدخال/الإخراج الفعلية | 4096 نقطة (X/Y0 إلى FFF) |
| نقاط الأجهزة المباشرة | 8192 نقطة (X/Y0 إلى 1FFF) |
| الاستهلاك الداخلي للتيار (5 فولت تيار مستمر) | 0.64 أمبير |
| درجة حرارة البيئة أثناء التشغيل | من 0 إلى 55 درجة مئوية |
| درجة حرارة البيئة أثناء التخزين | من -25 إلى 75 درجة مئوية |
| رطوبة التشغيل | من 5 إلى 95% رطوبة نسبية (من دون تكاثف) |
| مقاومة الاهتزاز | متوافق مع معياري JIS B 3502 وIEC 61131-2 |
| أبعاد الوحدة (الارتفاع × العرض × العمق) | 98 مم × 27.4 مم × 89.3 مم |
| الوزن الصافي للوحدة | 0.20 كجم |
| وزن الشحن (محسوب) | 1.2 kg |
| نوع المنفذ / الواجهة | الموصل الفعلي | الاستخدام الوظيفي |
|---|---|---|
| منفذ USB | USB Type B (Version 1.1) | اتصال مباشر ببرامج الهندسة (GX Works2 / GX Developer) للبرمجة والتشخيص السريعين. |
| الواجهة التسلسلية | Mini-DIN 6-Pin (RS-232) | رابط برمجة بديل، أو اتصال HMI، أو اتصال بأجهزة مودم قديمة مخصصة. |
| واجهة بطاقة الذاكرة | فتحة PCMCIA قياسية (اللوحة الأمامية) | تدعم بطاقات توسيع الذاكرة SRAM أو Flash أو ATA لمعلمات النسخ الاحتياطي وتخزين الملفات. |
عند ترحيل نظام من وحدات CPU الأساسية (مثل Q00 أو Q01) إلى وحدة CPU عالية الأداء Q25HCPU، تحقق من السعة المتبقية لوحدة إمداد الطاقة. يزداد استهلاك التيار بشكل ملحوظ ليصل إلى 0.64 A عند 5 VDC، وقد يتجاوز ذلك حدود تحديد المقاس القياسية في الناقلات الخلفية الأقدم Q33B أو Q35B. بالإضافة إلى ذلك، تأكد من تحديث بيئة البرمجة إلى GX Works2 على الأقل لدعم إمكانات تنفيذ البرامج المتعددة لهذا المعالج دعمًا كاملًا.
قد يؤدي تشغيل الوحدة في البيئات ذات درجات الحرارة المرتفعة أو داخل لوحات التحكم المغلقة بإحكام وغير جيدة التهوية إلى تراكم الحرارة داخليًا، مما يتسبب في تشغيل مؤقتات المراقبة التشخيصية. حافظ على خلوص لا يقل عن 30 mm أعلى الوحدة الأساسية وأسفلها. في الأنظمة التي تستخدم عدة وحدات CPU عالية الأداء على ناقل خلفي واحد، ضع دائمًا المعالجات الأعلى استهلاكًا للتيار بالقرب من فتحة مصدر الطاقة لتقليل هبوط جهد الناقل.
عند استخدام منفذ RS-232 في المناطق ذات التداخل الكهرومغناطيسي العالي، استخدم كابلًا تسلسليًا صناعيًا مزدوج التدريع من نوع QC30R2، مع توصيل سلك التصريف بتأريض لوحة التحكم. يمنع ذلك انقطاع الاتصالات أثناء مراقبة التعليمات البرمجية عبر الإنترنت. إذا كنت تحمّل برامج تتضمن خطوات SFC المعقدة (MELSAP 3)، فتأكد من ضبط معلمات ROM القياسية للاحتفاظ بحالات خطوات SFC أثناء دورات تشغيل الطاقة، لتجنب أعطال بدء تشغيل البرنامج.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Mitsubishi Electric
رقم المنتج: Q25HCPU
Country of origin:الولايات المتحدة
نوع المنتج: وحدات معالج PLC المركزي
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1200ج
Dimensions: 98 مم × 27.4 مم × 89.3 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
