الشركة المصنعة: Mitsubishi Electric
رقم المنتج: Q64TD
Country of origin:الولايات المتحدة
نوع المنتج: وحدات الإدخال التناظرية PLC
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

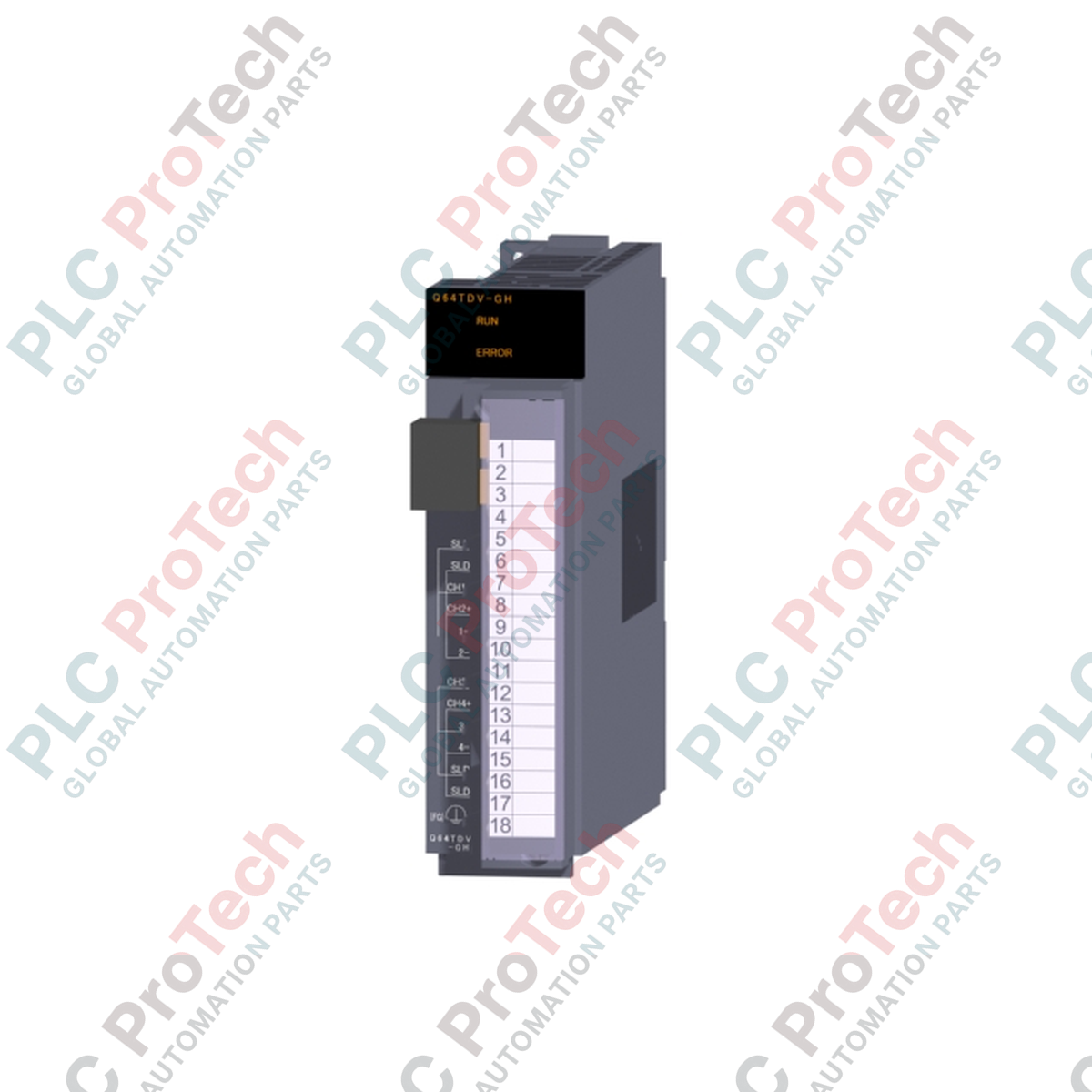

يتيح Mitsubishi Electric Q64TD، المصمم لدمج مراقبة درجات الحرارة عالية الدقة مباشرةً في بنية التحكم MELSEC Q، أربع قنوات مستقلة من مدخلات تماثلية معزولة بين القنوات للمزدوجات الحرارية والميكروفولت. تحوّل وحدة الوظائف الذكية هذه إشارات المستشعرات الصغيرة بمستوى المللي فولت إلى قيم ثنائية موقعة عالية الدقة من 16 بت، مما يتيح لنظام PLC المضيف إجراء توصيف حراري دقيق وتعديلات على العمليات. وصُممت الوحدة للبيئات الصناعية الصعبة، وتتميز باكتشاف انقطاع مستقل لكل قناة وعزل كهربائي متين قائم على المحوّل بين القنوات، مما يحد من ضوضاء حلقات التأريض ويحسّن دقة القياس.
| المعلمة | المواصفة |
|---|---|
| الشركة المصنّعة | Mitsubishi Electric |
| رمز الطراز | Q64TD |
| السلسلة | سلسلة MELSEC Q |
| قنوات الإدخال | 4 قنوات + قناة واحدة لتعويض الوصلة الباردة |
| أنواع المزدوجات الحرارية | B، R، S، K، E، J، T، N (JIS C1602-1995) |
| نطاق إدخال الميكروفولت | -100 إلى +100 مللي فولت (مقاومة الإدخال >= 2 ميجا أوم) |
| دقة الإخراج الرقمي | ثنائي موقّع من 16 بت (-2700 إلى 18200 لدرجة الحرارة) |
| دقة الميكروفولت | 4 ميكروفولت |
| تعويض الوصلة الباردة | Pt100 خارجي (الدقة: ±1.0 درجة مئوية) |
| فترة أخذ العينات | 20 مللي ثانية / قناة |
| سرعة التحويل | فترة أخذ العينات × 3 |
| الحد الأقصى المطلق لجهد الإدخال | ±5 VDC |
| جهد الانهيار العازل | 1780 VAC Vrms / 3 دورات (على ارتفاع يصل إلى 2000 م) |
| استهلاك التيار الداخلي | 0.50 A (عند 5 VDC) |
| النقاط المشغولة من الإدخال/الإخراج | 16 نقطة (تخصيص وحدة وظائف ذكية) |
| الأبعاد الفعلية | 98 مم (الارتفاع H) × 27.4 مم (العرض W) × 112 مم (العمق D) |
| الوزن | 0.25 كجم |
| وزن الشحن (محسوب) | 1.5 كجم |
وحدة Q64TD هي وحدة أصلية من سلسلة MELSEC Q وتتطلب تركيبها على وحدة قاعدة رئيسية Q33B أو Q35B أو Q38B أو Q312B، أو على وحدات قاعدة تمديد متوافقة. يجب على مهندسي تكامل الأنظمة إعداد الوحدة في GX Developer أو GX Works2/GX Works3 بصفتها "وحدة وظائف ذكية" تشغل 16 نقطة. تأكد من أن البرنامج الثابت لوحدة المعالجة المركزية PLC يدعم إجراءات إعداد الوحدات الذكية المطلوبة لتجنب أخطاء كتابة المعلمات أثناء بدء التشغيل.
على الرغم من أن قنوات المزدوج الحراري تستفيد من العزل الكهربائي بين القنوات المعتمد على المحولات، فإن دائرة تعويض الوصلة الباردة (واجهة Pt100) غير معزولة عن مصدر طاقة المنطق الداخلي لوحدة التسلسل. تأكد من عزل أسلاك حساس الوصلة الباردة Pt100 فعليًا عن كابلات الجهد العالي وتمريرها داخل مواسير معدنية مؤرضة لمنع حقن ضوضاء EMI/RFI في ناقل اللوحة الخلفية لـPLC.
عند توصيل المزدوجات الحرارية، استخدم دائمًا كابل التعويض المخصص والملائم لنوع المزدوج الحراري المحدد (مثل سلك تعويض من النوع K للحساسات من النوع K). سيؤدي استخدام سلك نحاسي قياسي إلى إنشاء وصلات حرارية إضافية عند كتلة أطراف الوحدة، ما يؤدي إلى انجراف القراءات. أحكم ربط براغي الأطراف M3 بعزم يتراوح بين 0.42 و0.58 N-m لمنع ارتخاء نقاط التلامس واضطراب القياسات.
تحذير بالغ الأهمية:
اعزل جميع مصادر الطاقة الخارجية وأوقف تشغيل رف PLC قبل إدخال وحدة Q64TD أو إزالتها. قد يؤدي العمل على نظام قيد التشغيل إلى إتلاف موصلات ناقل اللوحة الخلفية والتسبب في ظهور رموز أعطال على الوحدات النشطة.
حاذِ الخطاف السفلي الموجود في الجزء الخلفي من وحدة Q64TD مع فتحة توجيه الوحدة في الوحدة الأساسية.
ادفع الوحدة بإحكام داخل الوحدة الأساسية حتى تصبح بمحاذاة سطحها تمامًا، ثم أحكم ربط برغي تثبيت الوحدة (M3 x 12) عند تركيبها في بيئات ذات اهتزازات عالية.
وصّل أسلاك الحساس باستخدام عروات أطراف متوافقة مع كتلة أطراف M3، مع التأكد من مطابقة قطبية الأسلاك الموجبة (+) والسالبة (-).
طبّق الطاقة على الرف الرئيسي وتحقّق من أن مؤشر LED "RUN" الموجود على اللوحة الأمامية للوحدة مضاء باللون الأخضر.
