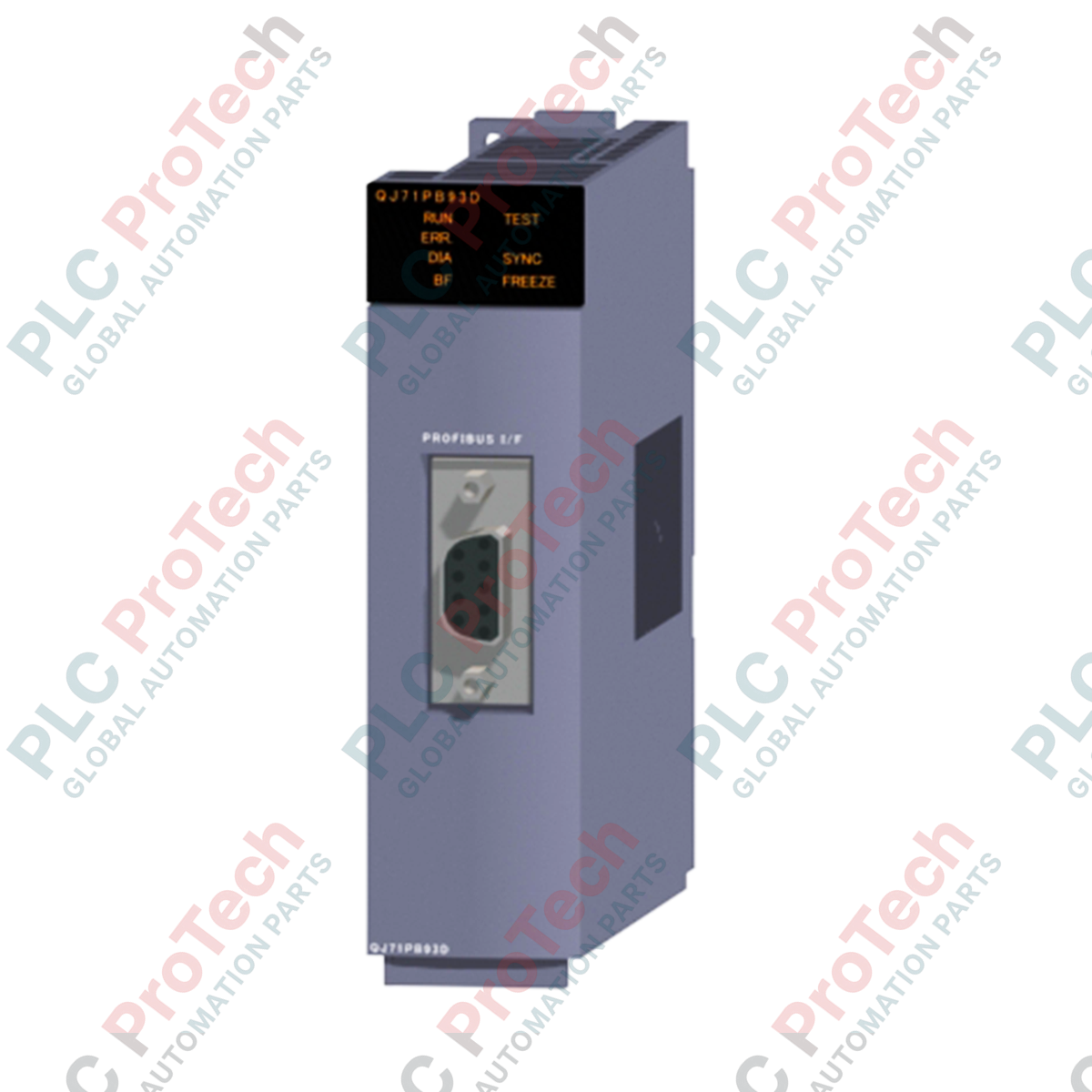

وحدة تابعة PROFIBUS-DP Mitsubishi QJ71PB93D من سلسلة MELSEC Q

SKU QJ71PB93D

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Mitsubishi Electric
رقم المنتج: QJ71PB93D
Country of origin:الولايات المتحدة
نوع المنتج: وحدة تابعة PROFIBUS-DP
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1100ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

نظرة عامة على المنتج

إنّ Mitsubishi QJ71PB93D (QJ71PB93D) هو وحدة اتصالات مخصّصة كطرف تابع PROFIBUS-DP، ومصمّمة لمنصة وحدات التحكم المنطقية القابلة للبرمجة MELSEC Q Series. تتيح هذه الوحدة دمج وحدات تحكم Mitsubishi بسلاسة في شبكات PROFIBUS-DP الحالية، مما يسمح لها بالعمل كأجهزة ميدانية ذكية ضمن بيئة أتمتة متعددة المورّدين. ويُستخدم QJ71PB93D على نطاق واسع في تصنيع السيارات، وتجهيز الأغذية والمشروبات، وخطوط التغليف المعقدة، إذ يسهّل تبادل البيانات عالي السرعة مع طرف PROFIBUS رئيسي، مثل وحدة تحكم PLC من Siemens أو وحدة تحكم مخصّصة قائمة على حاسوب. ومن خلال سد الفجوة بين معايير الأتمتة المختلفة، تحافظ هذه الوحدة على الاستثمارات في البنية التحتية الحالية، مع توفير استجابة الإدخال/الإخراج عالية السرعة اللازمة لتقليل أزمنة الدورة ومنع اختناقات العمليات.

التهيئة التقنية

تُحسَّن بنية أجهزة QJ71PB93D للعمل وفق بروتوكول PROFIBUS-DP V0، وتدعم نطاقًا واسعًا من سرعات الإرسال يبدأ من 9.6 كيلوبت/ثانية ويصل إلى 12 ميغابت/ثانية، مع الكشف التلقائي عن معدل الباود. وتشغل الوحدة 32 نقطة إدخال/إخراج على اللوحة الخلفية MELSEC Q، وتعمل كوحدة وظيفية ذكية، مما يتيح لوحدة المعالجة المركزية قراءة بيانات الشبكة وكتابتها عبر ذاكرة التخزين المؤقت.

تدعم الوحدة حدًا أقصى يبلغ 244 بايتًا من بيانات الإدخال و244 بايتًا من بيانات الإخراج، بحد إجمالي يبلغ 384 بايتًا، مما يوفر سعة كافية لمراقبة الحالات المعقدة وأوامر التحكم. وتتميز بموصل D-sub قياسي ذي 9 أطراف للاتصال بالشبكة، كما تتضمن مؤشرات LED تشخيصية لحالات "RUN" و"ERR" و"COMM"، بما يتيح استكشاف الأعطال سريعًا في الموقع من دون أدوات متخصصة.

المواصفات الفنية

الميزة	المواصفة
الطراز	QJ71PB93D
العلامة التجارية	Mitsubishi Electric
نوع الوحدة	طرف تابع PROFIBUS-DP
سرعة الاتصال	9.6k، 19.2k، 93.75k، 187.5k، 500k، 1.5M، 3M، 6M، 12M بت/ثانية
الحد الأقصى لبيانات الإدخال/الإخراج	الإدخال: 244 بايتًا / الإخراج: 244 بايتًا (الإجمالي < 384 بايتًا)
الواجهة	D-sub ذو 9 أطراف (أنثى)
عنوان المحطة	من 0 إلى 125 (يُضبط عبر المفاتيح أو البرنامج)
نقاط الإدخال/الإخراج المشغولة	32 نقطة
التيار الداخلي (5 VDC)	0.54 A
الوزن	0.20 kg
الأبعاد	98 x 27.4 x 90 mm

الأسئلة الشائعة الفنية

س1: كيف أضبط عنوان محطة PROFIBUS للوحدة QJ71PB93D؟

ج1: يمكن تهيئة عنوان المحطة باستخدام المفاتيح الدوارة المادية الموجودة في الجزء الأمامي من الوحدة، للعناوين من 1 إلى 99، أو عبر إعدادات معلمات PLC في GX Works2/GX Developer للنطاق الكامل حتى 125.

س2: هل تدعم هذه الوحدة ميزات PROFIBUS-DP V1 أو V2؟

ج2: لا. فـ QJ71PB93D هي وحدة تابعة DP-V0. وقد صُممت لتبادل البيانات الدوري، أي اتصالات الإدخال/الإخراج. أما بالنسبة إلى المراسلة غير الدورية أو ميزات التحكم المتقدم في الحركة المتوفرة في V1/V2، فعادةً ما ستحتاج إلى بنية شبكة مختلفة أو وحدة من فئة الوحدات الرئيسية.

س3: ما الذي ينبغي التحقق منه إذا كان مؤشر LED "COMM" مطفأً؟

ج3: تحقق أولًا من التوصيل الفعلي وإنهاء الناقل. وتأكد من أن عنوان المحطة يطابق التهيئة الموجودة في إعداد أجهزة الطرف الرئيسي، مثل TIA Portal أو Step 7. وأخيرًا، تأكد من استيراد ملف GSD الخاص بـ QJ71PB93D وتعيينه بشكل صحيح في أداة شبكة الطرف الرئيسي.

دليل الهندسة والتركيب

إنهاء الناقل: يتطلب PROFIBUS-DP إنهاءً فعالًا عند طرفَي مقطع الشبكة. إذا كانت QJ71PB93D هي الجهاز الأخير في السلسلة، فتأكد من ضبط مفتاح الإنهاء الموجود على موصل D-sub على وضع "ON". وسيؤدي عدم القيام بذلك إلى انعكاسات في الإشارة وأخطاء "COMM" متقطعة.
دمج ملف GSD: يتطلب الاتصال الناجح ملف GSD، أي ملف وصف المحطة العامة، الصحيح والمقدم من Mitsubishi. وتأكد من توافق إصدار GSD مع المراجعة البرمجية لوحدتك لتجنب عدم تطابق التهيئة أثناء عملية تعيين إدخال/إخراج الطرف الرئيسي.
الوصول إلى الذاكرة المؤقتة: عند برمجة وحدة المعالجة المركزية MELSEC Q، استخدم تعليمات FROM/TO أو رموز أجهزة الوحدة الوظيفية الذكية (U\G) للوصول إلى الذاكرة المؤقتة. وتأكد من تحسين زمن فحص PLC لقراءة كتل البيانات البالغة 244 بايتًا بكفاءة من دون التأثير في تنفيذ حلقة التحكم الكلية.
