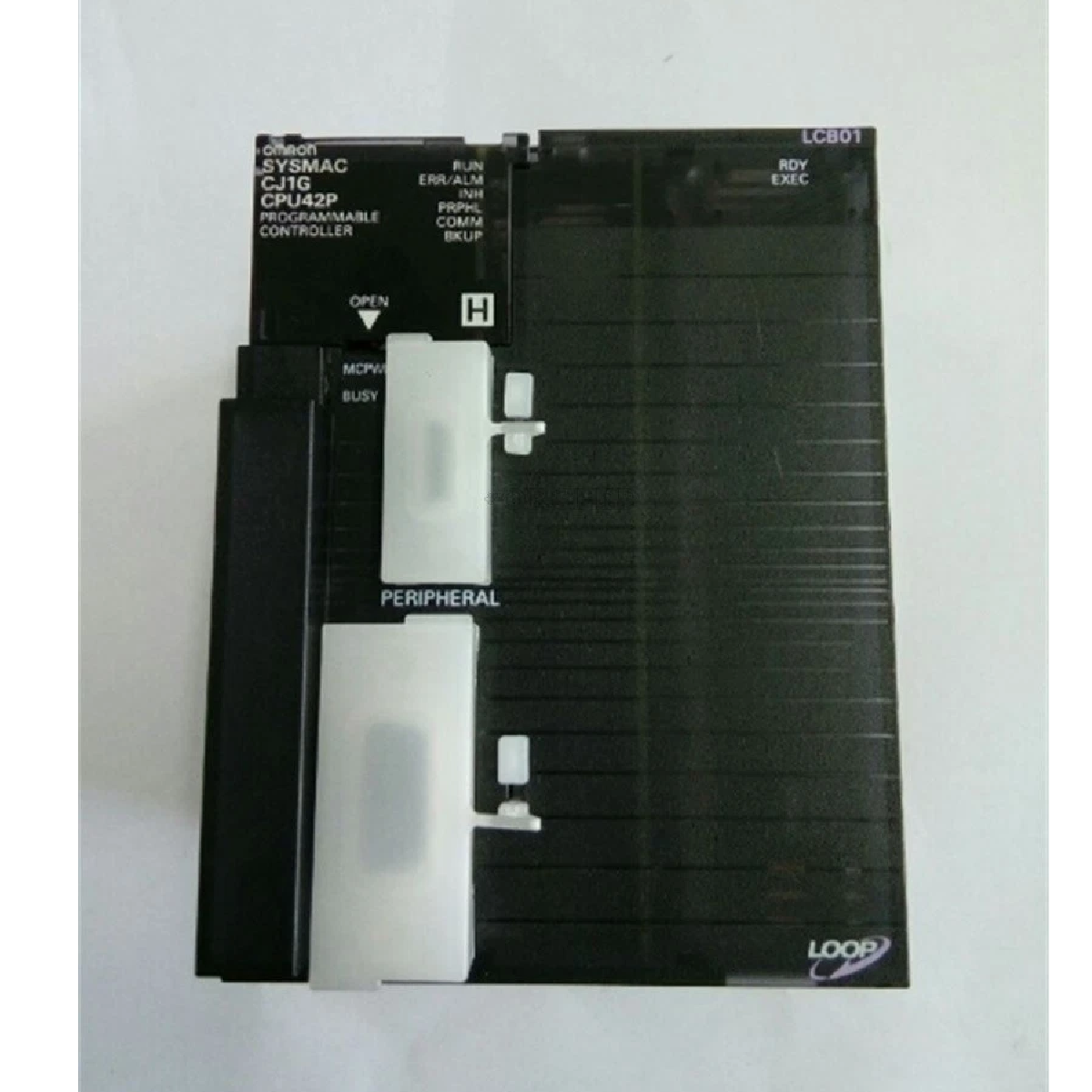

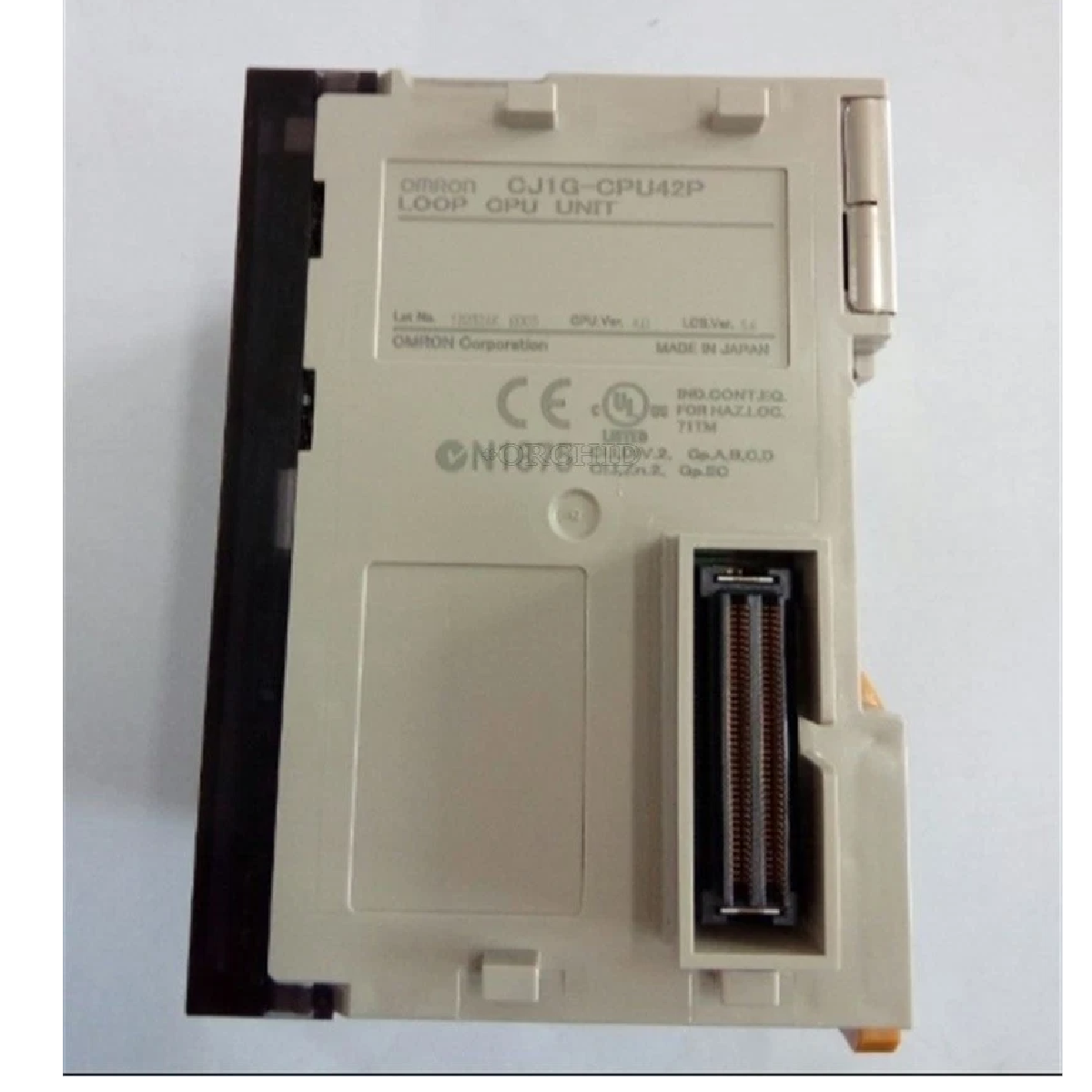

وحدة المعالجة المركزية للتحكم في الحلقات Omron CJ1G-CPU42P من سلسلة CJ1G

الوصف

وحدة Omron CJ1G-CPU42P هي وحدة معالجة مركزية عالية الأداء تدمج وظائف التحكم التسلسلي والتحكم في الحلقات ضمن عائلة وحدات التحكم القابلة للبرمجة SYSMAC CJ1. صُمم هذا المحرك خصيصًا لتطبيقات أتمتة العمليات، ويجمع بين التنفيذ عالي السرعة لمنطق السلم وقدرات متقدمة للتنظيم التناظري، مما يتيح معالجة خوارزميات PID على مستوى الكتل مباشرة داخل المعالج. ومن خلال تنفيذ التحكم التسلسلي وحلقات العمليات بالتزامن، تقلل الوحدة من الحمل على النظام وتلغي الحاجة إلى وحدات تحكم تنظيمية مستقلة. وتتميز بمنفذ طرفي مدمج وواجهة RS-232C متكاملة ونسخ احتياطي لذاكرة الفلاش لحماية بيانات المستخدم. وتحافظ الوحدة على توافق هيكلي ووظيفي كامل مع واجهات الإدخال والإخراج الرقمية والتناظرية وشبكات الاتصال القياسية من سلسلة CJ.

الميزات

• محركان متكاملان ينفذان منطق السلم والتحكم في العمليات التنظيمية بالتزامن.
• كتل وظائف مدمجة للتحكم في الحلقات، لتنظيم PID والحلقات المتتالية وعمليات التغذية الأمامية.
• منطقة ذاكرة داخلية مخصصة لتحجيم متغيرات العملية وتخصيصها.
• منفذ RS-232C مدمج وواجهة عالية السرعة لأدوات الأجهزة الطرفية.
• تصميم مدمج بلا فتحات، يستغل المساحة المادية بكفاءة على مسار قضيب DIN.
• نسخ احتياطي لذاكرة الفلاش لبرامج الخطوات وتكوينات الحلقات، مما يمنع فقدان البيانات أثناء انقطاع التيار الكهربائي.
• توافق مباشر في الإعداد مع وحدات الإدخال والإخراج الرقمية عالية الكثافة والتناظرية المتخصصة القياسية من سلسلة CJ.

التطبيقات

• إدارة منحنى درجة الحرارة والتنظيم الحراري في المفاعلات الكيميائية.
• جرعات معدل التدفق ومراقبة المعلمات في بنية معالجة المياه التحتية.
• حلقات تنظيم الضغط والمنسوب في أنظمة توزيع السوائل المتخصصة.
• التحكم في معالجة الدُفعات ومزج المواد في خطوط إنتاج الأغذية.
• تنسيق درجة حرارة خط البثق مع التحكم في سرعة المحرك المتغيرة.

المواصفات الفنية

الأداء وسعة النظام

الاتصالات والواجهات

الخصائص الكهربائية والبيئية

التوصيلات / الواجهات

إرشادات التركيب

• تجميع الوحدة: وجّه خطاف المحاذاة العلوي لوحدة المعالجة المركزية إلى سكة DIN القياسية مقاس 35 مم، مباشرةً بجوار وحدة إمداد الطاقة لنظام CJ-series. ادفع أقفال الانزلاق العلوية والسفلية إلى الأسفل حتى تُقفل بإحكام.
• التأريض الوظيفي: أنشئ توصيلًا مخصصًا باستخدام موصل كهربائي قصير (بمساحة مقطع $2\text{ mm}^2$ كحد أدنى) من طرف التأريض الوظيفي في وحدة إمداد الطاقة إلى قضيب تأريض اللوحة الرئيسية.
• الإدارة الحرارية: حافظ على فجوة خالية من العوائق لا تقل عن 20 مم أعلى فتحات تهوية الوحدة وأسفلها لضمان تدفق الهواء بالحمل الحراري الطبيعي.
• حجب الإشارات: تأكد من أن أسلاك أجهزة قياس الحلقات التناظرية وخطوط المستشعرات منخفضة الجهد محمية. مرّرها بشكل منفصل عن كابلات الشبكة الرئيسية للمحركات الثقيلة أو كابلات خطوط الطاقة لمنع ضوضاء الحث.
• قيود الاستبدال أثناء التشغيل: اعزل دائمًا دائرة إمداد طاقة الحامل بالكامل قبل تركيب وحدة المعالجة المركزية أو تعشيقها أو إزالتها.

الأسئلة الشائعة

• ما الذي يميّز هذا الطراز عن معالجات CJ1G القياسية؟
• تشير اللاحقة "P" إلى تكامل التحكم في حلقات العمليات، ما يتيح نشر كتل مخصّصة للتحكم في العمليات إلى جانب تكوينات خطوات منطق السلم التقليدية.
• ما أدوات البرمجيات الهندسية المطلوبة لبرمجة هذه الوحدة؟
• يدير CX-Programmer منطق تسلسل السلم القياسي، بينما يُستخدم CX-Process لهندسة كتل التحكم في الحلقة الداخلية.
• هل يلزم وجود بطارية احتياطية بشكل صارم للحفاظ على سلامة منطق الخطوات؟
• لا، يكتب برنامج المستخدم وكتل الحلقة تلقائيًا في ذاكرة فلاش داخلية غير متطايرة، ما يحمي المنطق من الفقدان الكامل للطاقة.
• هل يمكن تعديل معلمات ضبط PID أثناء تشغيل النظام؟
• نعم، يمكن ضبط مكاسب الحلقة وأزمنة التكامل وحدود المعلمات أثناء التشغيل عبر أدوات برمجية متصلة أو واجهات HMI صناعية.
• هل تدعم وحدة CPU هذه التشغيل المستقل من دون وحدة طاقة؟
• لا، يجب تثبيته بالتشابك على مجموعة لوحة خلفية مزوّدة بالطاقة من وحدة إمداد طاقة متوافقة لنظام CJ-series على الجانب الأيسر.
• ما نوع بطاقة الذاكرة التي تستقبلها الفتحة المدمجة؟
• يستوعب بطاقات CompactFlash الصناعية القياسية المعتمدة من Omron لتسجيل البيانات ونسخ النظام الاحتياطية.
• ما الحد الأقصى لعدد رفوف التوسعة المحلية التي يدعمها هذا المعالج؟
• يدعم مخطط النظام ما يصل إلى 3 رفوف توسعة محلية متصلة عبر كابلات توسعة قياسية.
• ما أوضاع الاتصال التي يمكن تكوينها على منفذ D-Sub المدمج؟
• يتعامل المنفذ مع تكوينات Host Link القياسية أو NT Link (وضع 1:N) أو ASCII غير البروتوكولي لواجهات الاتصال التسلسلي المخصّصة.
• كيف تشير الوحدة إلى أعطال تنفيذ الحلقة الداخلية؟
• تومض مؤشرات الأجهزة، مثل مصباح ERR/ALM LED الموجود على اللوحة الأمامية، أو تضيء باستمرار للإشارة إلى حالات الأعطال، التي يمكن تشخيصها من خلال أعلام الأخطاء المخصّصة.
• ما النهج الذي ينبغي اتباعه إذا أثرت الضوضاء الكهرومغناطيسية في تتبّع الإشارة؟
• تحقّق من أن طرف تأريض مصدر الطاقة الرئيسي متصل مباشرةً بتأريض صناعي نظيف، وتحقّق من توصيل جميع دروع الكابلات التناظرية عند طرف اللوحة.
