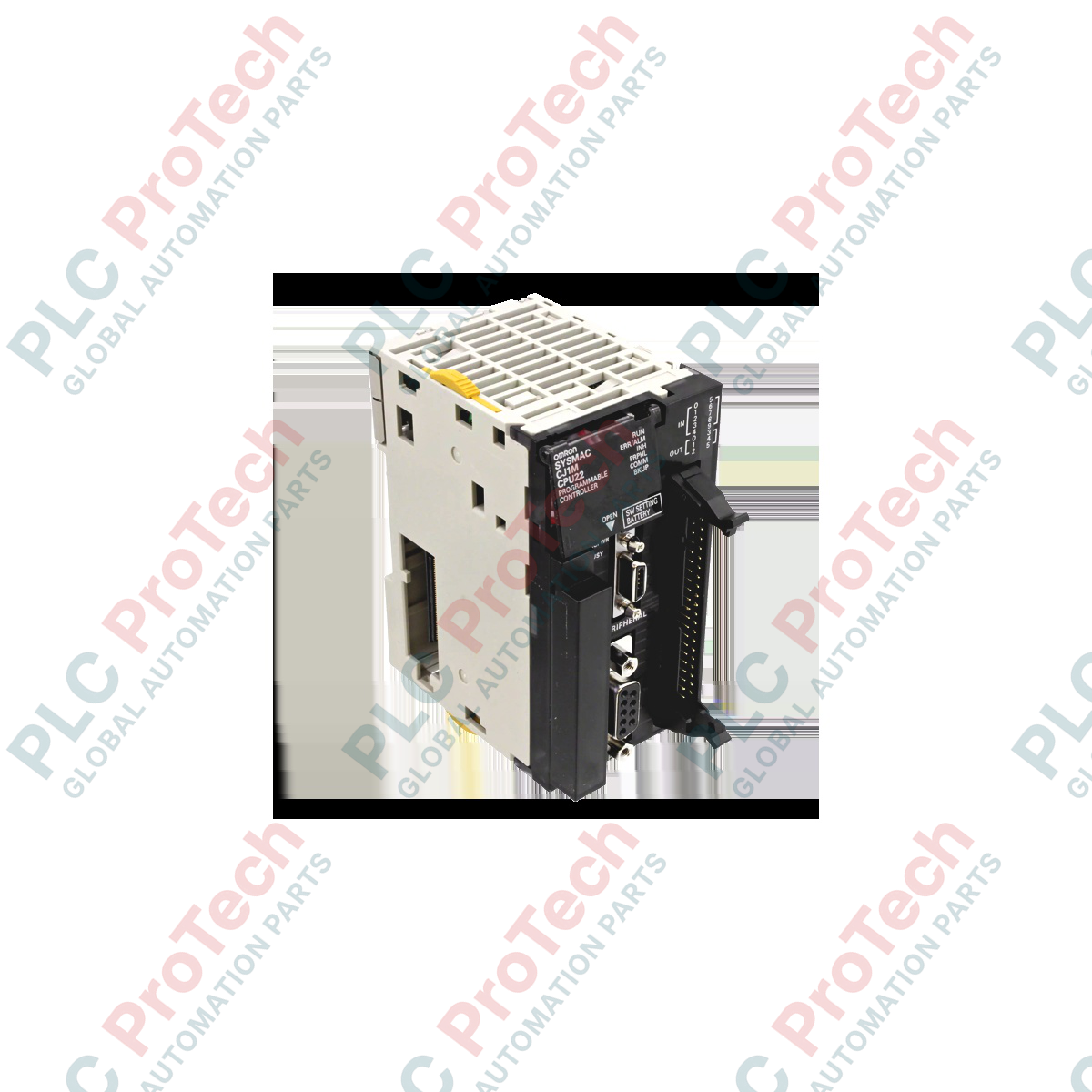

وحدة CPU من سلسلة CJ1M التابعة لسلسلة SYSMAC CJ، طراز Omron CJ1M-CPU22

الوصف

وحدة المعالجة المركزية Omron CJ1M-CPU22 هي وحدة معالجة مركزية مدمجة تنتمي إلى سلسلة SYSMAC CJ، ومهيأة بوظائف مدخلات/مخرجات رقمية مدمجة. صُممت لإدارة تطبيقات الأتمتة الصناعية الصغيرة إلى المتوسطة التي تتطلب معالجة منطقية سريعة وتكاملًا مدمجًا للتحكم. وباعتبارها وحدة تحكم النظام، توفر سرعة تنفيذ تبلغ 0.1 ميكروثانية لتعليمات LD الأساسية، وتتعامل مع سعة برنامج تبلغ 10 آلاف خطوة إلى جانب ذاكرة بيانات تبلغ 32 ألف كلمة. تدمج الأجهزة مداخل ومخارج رقمية محلية، ومداخل مستقلة لعدادات السرعة العالية، ومخارج نبضات مخصصة لمعالجة المواضع من دون وحدات إضافية. تدعم وحدة المعالجة المركزية هذه ما يصل إلى 10 وحدات محلية على نظام رف واحد، مما يضمن التوافق المباشر مع وحدات الإدخال/الإخراج القياسية ومصادر الطاقة وواجهات الاتصال الصناعية من سلسلة Omron SYSMAC CJ.

الميزات

• تخطيط رقمي مدمج للمدخلات/المخرجات يضم 10 مداخل منفصلة و6 مخارج منفصلة.
• دعم مدمج للحركة مع مدخلين لعدادات السرعة العالية ومخرجي نبضات.
• معالجة سريعة للتعليمات بسرعة تنفيذ LD تبلغ 0.1 ميكروثانية.
• قابلية توسعة محلية مباشرة تدعم ما يصل إلى 10 وحدات قابلة للتركيب من دون رفوف توسعة.
• تخصيص ذاكرة صلبة بسعة برنامج تبلغ 10 آلاف خطوة وذاكرة بيانات تبلغ 32 ألف كلمة.
• تهيئة داخلية عالية الكفاءة تستهلك تيارًا منخفضًا قدره 0.64 أمبير.

التطبيقات

• آلات التغليف عالية السرعة ومحطات اللف الآلية.
• منصات تحديد المواقع متعددة المحاور صغيرة الحجم وأنظمة التقاط المكونات ووضعها.
• أنظمة فرز السيور الناقلة وأتمتة مناولة المواد محليًا.
• وحدات المعالجة الآلية للأغذية والمشروبات ومناولة الدُفعات.
• وحدات التحكم في محطات التجميع والآلات الصناعية المساعدة.

المواصفات الفنية

الأداء

المدخلات/المخرجات

متطلبات الطاقة

ميكانيكي

إرشادات التركيب

• التركيب على الرف: أدخل وحدة وحدة المعالجة المركزية بإحكام في موضعها على اللوحة الخلفية المخصصة لسلسلة CJ أو على وحدة إمداد الطاقة المجاورة. فعّل ذراعي القفل العلوي والسفلي للتحقق من ثبات الاتصال.
• التركيب على سكة DIN: ركّب التجميعة المركبة على مسارات سكة DIN قياسية مقاس 35 مم داخل حاوية صناعية، وثبّت كلا الطرفين باستخدام صفائح النهاية للحد من تحركها بسبب اهتزازات النظام.
• تدفق الهواء والتهوية: احرص على توفير مسافة خلوص كافية حول الوحدة داخل اللوحة الكهربائية للسماح بالتبريد بالحمل الحراري الطبيعي. وتجنب وضع المكونات المولدة للحرارة العالية أسفل المعالج مباشرةً.
• فصل الكابلات: مرّر كابلات الإدخال والإخراج المدمجة منخفضة الجهد الحساسة وكابلات الاتصالات عبر مسارات منفصلة عن خطوط التيار المتردد الرئيسية ذات الجهد العالي أو كابلات تشغيل المحركات المسببة للتشويش، لمنع التداخل الكهرومغناطيسي (EMI).
• تأريض النظام: استخدم طرف التأريض الموجود على وحدة إمداد طاقة النظام المجاورة، مع تمرير وصلة منخفضة الممانعة مباشرةً إلى طرف تأريض لوحة التحكم الرئيسية.

الأسئلة الشائعة

• إلى أي سلسلة تنتمي وحدة وحدة المعالجة المركزية هذه؟
• تنتمي إلى عائلة وحدات التحكم المنطقية القابلة للبرمجة المعيارية من سلسلة Omron SYSMAC CJ.
• كم عدد رفوف التوسعة التي يمكن توصيلها بهذا المعالج تحديدًا؟
• لا تدعم هذه الوحدة رفوف التوسعة؛ فهي تقتصر على إعداد رف محلي واحد.
• ما الحد الأقصى لعدد الوحدات التي يمكن تركيبها على الرف المحلي؟
• يدعم تكوين الرف المحلي تركيب 10 وحدات كحد أقصى.
• ما سرعة تنفيذ التعليمات الأساسية؟
• تبلغ سرعة تنفيذ تعليمة LD الأساسية 0.1 ميكروثانية.
• هل تحتوي هذه الوحدة على مداخل ومخارج رقمية مدمجة؟
• نعم، تتميز بـ10 مداخل رقمية مدمجة و6 مخارج رقمية مدمجة.
• هل يمكن لهذه الأجهزة تنفيذ وظائف التحكم في الحركة؟
• نعم، تتضمن مدخلين مدمجين للعداد ومخرجين مدمجين للنبضات للتوصيل بأنظمة تحديد الموضع.
• ما سعة ذاكرة البيانات المخصصة لهذا المعالج؟
• تبلغ سعة ذاكرة بيانات DM فيها 32 ألف كلمة. ولا تحتوي على ذاكرة EM (الذاكرة الموسعة).
• ما الحد الأقصى لتخزين البرامج؟
• تدعم الذاكرة الداخلية سعة برنامج تصل إلى 10 آلاف خطوة.
• ما استهلاك التيار الداخلي لوحدة التحكم هذه؟
• يبلغ استهلاك التيار للوحدة 0.64 أمبير.
• ما وزن وحدة وحدة المعالجة المركزية هذه من دون الأسلاك الخارجية؟
• الوزن الصافي الفعلي لوحدة وحدة المعالجة المركزية هو 0.17 كجم.
