الشركة المصنعة: Omron

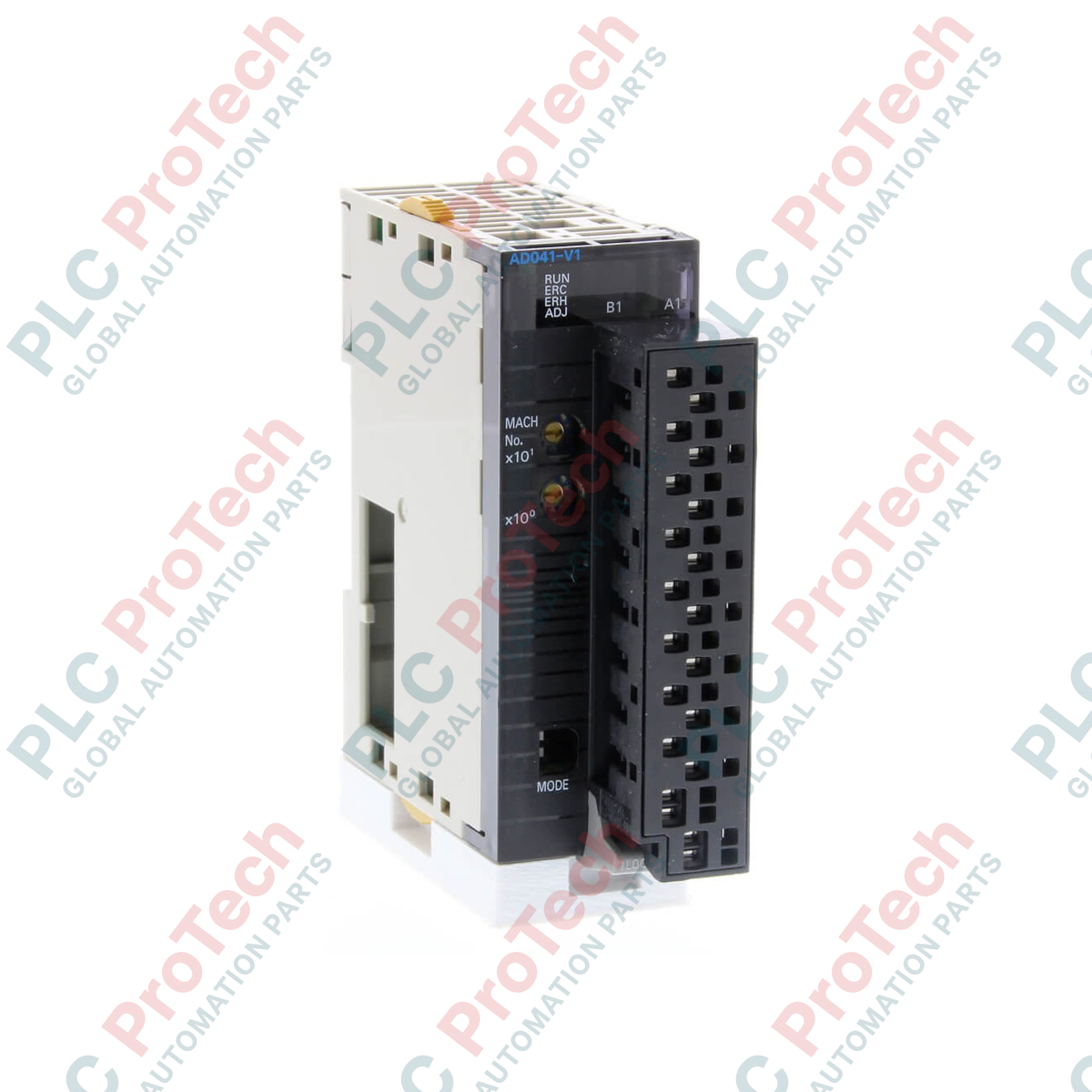

رقم المنتج: ÿCJ1W-AD041-V1
Country of origin:اليابان
نوع المنتج: وحدات الخرج التناظري
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1500ج
Dimensions: 125 × 105 × 35 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يتكامل Omron CJ1W-AD041-V1 بسلاسة مع وحدات التحكم المنطقية القابلة للبرمجة من سلسلة Omron Sysmac CJ، ويوفر تحويلًا تناظريًا-رقميًا عالي الكثافة والدقة عبر أربع قنوات إدخال فعلية. تعالج هذه الوحدة إشارات مرسلات المجال للجهد والتيار، وتحول المتغيرات الفيزيائية إلى كتل بيانات رقمية عالية الدقة. ويدعم معالجها المعتمد على اللوحة الخلفية تحجيم الإشارات المتقدم، وتنفيذ الاحتفاظ بالقيمة القصوى، وخوارزميات مخصصة لترشيح الإدخال مباشرةً داخل جدول تخصيص الذاكرة، مما يلغي الحاجة إلى إجراءات معقدة لحساب المتوسط باستخدام منطق السلم.
| المعلمة | قيم المواصفات |
|---|---|
| الشركة المصنّعة | أومرون للأتمتة الصناعية |
| رقم الطراز | CJ1W-AD041-V1 |
| سلسلة المنتجات | سلسلة CJ (CJ1G، CJ1H، CJ1M، CJ2M، CJ2H) |
| عدد المدخلات التناظرية | 4 قنوات |
| نطاقات جهد الإدخال | من 0 إلى 5 فولت، ومن 1 إلى 5 فولت، ومن 0 إلى 10 فولت، ومن -10 إلى +10 فولت |
| نطاقات تيار الإدخال | 4 إلى 20 مللي أمبير |
| خيارات الدقة | 1/4000 (قياسي)، 1/8000 (الوضع عالي الدقة) |
| زمن التحويل | بحد أقصى 1.0 مللي ثانية/نقطة (قياسي)، وبحد أقصى 250 ميكروثانية/نقطة (عالي السرعة) |
| الدقة (25 درجة مئوية) | الجهد: ±0.2% من النطاق الكامل؛ التيار: ±0.4% من النطاق الكامل |
| العزل بين القنوات | لا يوجد (مستوى تأريض مشترك) |
| عزل ناقل اللوحة الخلفية | عزل بمقحل ضوئي بين أطراف الإدخال والمنطق الداخلي لوحدة المعالجة المركزية |
| الاستهلاك الداخلي للتيار | 0.42 أمبير عند 5 فولت تيار مستمر (قضيب اللوحة الخلفية) |
| طرف توصيل الأسلاك الخارجية | كتلة أطراف قابلة للفصل من 18 نقطة (براغي M3) |
| المعايير والاعتمادات | CE، UL (الفئة I، القسم 2)، NK، Lloyd's |
| بلد المنشأ | اليابان |
| وزن الشحن (محسوب) | 0.32 كجم |
| أبعاد العبوة (محسوبة) | 125 × 105 × 35 مم |
| رقم الطرف | تسمية الإشارة | الوصف |
|---|---|---|
| 1 | دخل الجهد، 1 | طرف إدخال الجهد، القناة 1 |
| 2 | طرف إدخال الجهد، 1 | طرف دخل التيار، القناة 1 |
| 3 | COM 1 | طرف مشترك، القناة 1 |
| 4 | V IN 2 | طرف دخل الجهد، القناة 2 |
| 5 | I IN 2 | طرف دخل التيار، القناة 2 |
| 6 | COM 2 | طرف مشترك، القناة 2 |
| 7 | V IN 3 | طرف دخل الجهد، القناة 3 |
| 8 | I IN 3 | طرف دخل التيار، القناة 3 |
| 9 | COM 3 | طرف مشترك، القناة 3 |
| 10 | V IN 4 | طرف دخل الجهد، القناة 4 |
| 11 | I IN 4 | طرف دخل التيار، القناة 4 |
| 12 | COM 4 | طرف مشترك، القناة 4 |
| من 13 إلى 17 | NC | لا يوجد اتصال (لا توصّل أسلاكًا) |
| 18 | SLD | طرف التدريع (أرضي النظام الداخلي) |
تشير اللاحقة "V1" إلى تحديثات مهمة مقارنةً بالوحدة القديمة غير V1. فهي تضيف وضع الدقة العالية (تحويل 1/8000) وتخفض أزمنة التحويل الإجمالية إلى 250 ميكروثانية لكل قناة. الوحدة متوافقة بالكامل مع الإصدارات السابقة؛ ومع ذلك، إذا كنت تقوم بالترقية من إصدار أقدم في نظام استخدم إعدادات وحدة محددة، فيجب إعادة التحقق من تعيين تخصيص الإدخال/الإخراج في CX-Programmer لضمان قدرة CPU على تسجيل الميزات الأحدث.
تتميز هذه الوحدة بقنوات دخل غير معزولة، ما يعني أن القنوات الأربع تشترك في مستوى أرضي داخلي مشترك. إذا غذّيت الإشارات التناظرية من أجهزة تعمل بمصادر طاقة تيار مستمر خارجية مختلفة، فستؤدي جهود الإزاحة الناتجة عن حلقات التأريض إلى تشويه القراءات التناظرية أو قد تؤدي إلى تشغيل أعطال الأجهزة في الوحدة. للحصول على قنوات معزولة، اختر CJ1W-AD042 أو أضف عوازل إشارات خارجيًا على كل حلقة.
احرص دائمًا على تمرير كابلات الإشارة التناظرية بعيدًا عن كابلات طاقة المحركات ذات الجهد العالي للحد من اقتران ضوضاء التداخل الكهرومغناطيسي EMI. صِل خط التدريع للكابل المجدول حصريًا بطرف SLD (الدبوس 18) في كتلة أطراف الوحدة. يجب تعطيل القنوات غير المستخدمة صراحةً في إعدادات البرنامج؛ وإلا فستظل عائمة، ما يؤدي إلى تبدّل أعلام الأخطاء الداخلية في PLC بصورة غير متوقعة.
لا تُدخل وحدة CJ1W-AD041-V1 في اللوحة الخلفية لـ PLC أو تنزعها منها أثناء تزويد الرف بالطاقة. افصل مصدر طاقة التحكم الرئيسي تمامًا، وانتظر حتى تتبدد جميع شحنات الناقل الداخلية إلى الصفر قبل التعامل معها. سيؤدي الإدخال أثناء التشغيل إلى إتلاف دائرة ASIC الخاصة بواجهة اللوحة الخلفية وإفساد جداول الذاكرة داخل وحدة CPU.
