الوصف

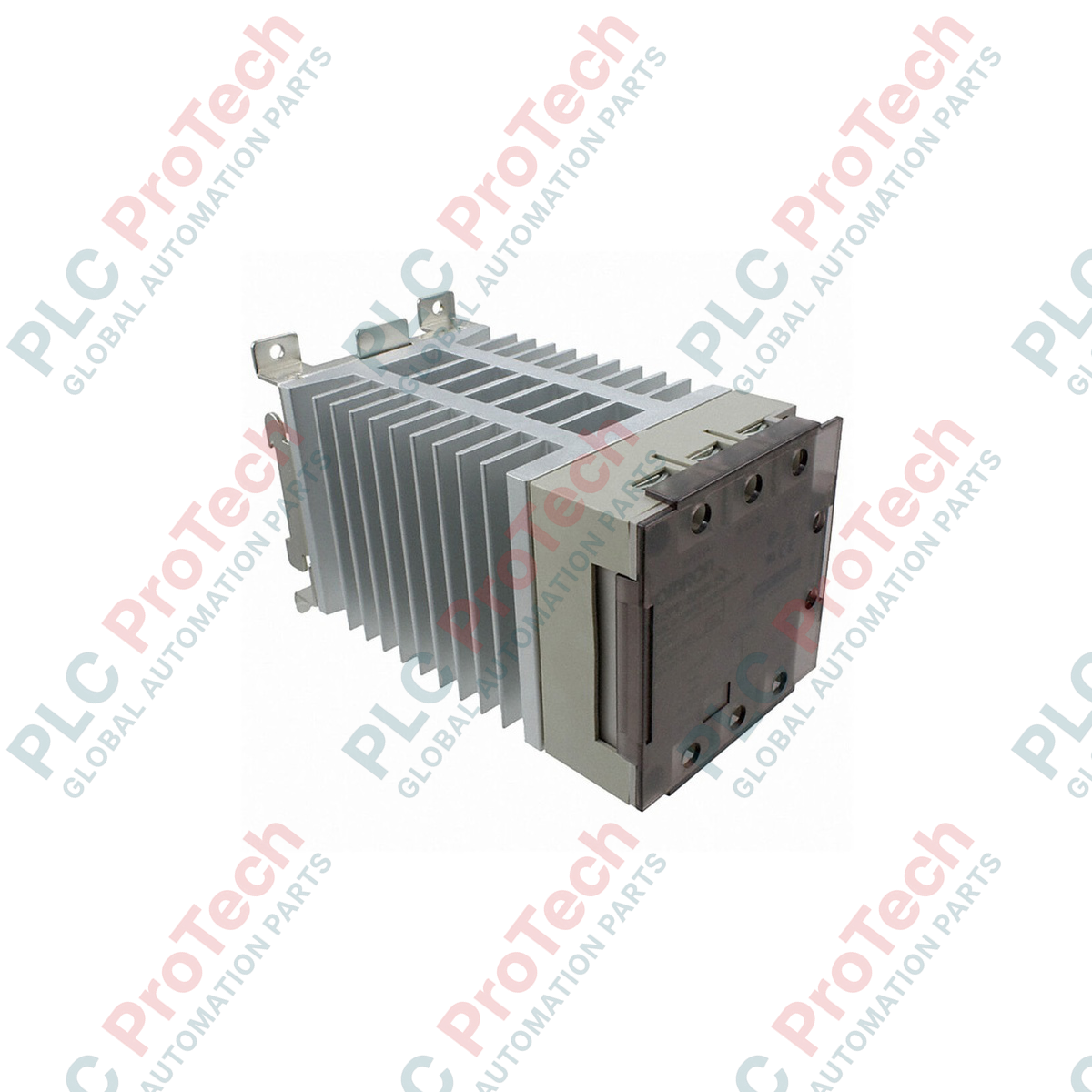

صُمم Omron G3PE-235B-2N لتحقيق تنظيم حراري صناعي دقيق، ويتيح تبديلًا عالي الكفاءة لأحمال التسخين ثلاثية الطور حتى 35 أمبير. وباستخدام بنية تبديل ثنائية الطور، يبسّط هذا الجهاز التوصيل في تكوينات دلتا أو نجمة ثلاثية الطور من دون سلك محايد، مع توفير مساحة مدمجة داخل لوحات التحكم الكهربائية. وتقلل وظيفة العبور الصفري المدمجة من التداخل الكهرومغناطيسي وتوليد الضوضاء الكهربائية، مما يحمي أجهزة القياس والتحكم التناظرية المحيطة أثناء التبديل المتكرر.
الميزات
-
التبديل ثنائي الطور: تكوين تحكم اقتصادي بعنصرين، مصمم خصيصًا للأحمال المتوازنة ثلاثية الطور.
-
وظيفة العبور الصفري: تكبح تيارات الاندفاع الأولية والتشوه التوافقي من خلال التشغيل فقط عند عبور شكل موجة التيار المتردد لنقطة الصفر.
-
العزل بالفوتوترياك: حواجز عزل عالية العزل الكهربائي بين دوائر التحكم في الإدخال منخفض الجهد وشبكة توزيع الطاقة.
-
تحمل قوي للحمل الزائد: تصنيف عالٍ لمقاومة التيارات المفاجئة، مصمم لتحمل الارتفاعات العابرة للتيار ذات المدة القصيرة.
التطبيقات
- تسخين برميل آلات بثق البلاستيك وقولبته بالنفخ.
- الحفاظ على درجة حرارة حجرات تصنيع أشباه الموصلات.
- الأفران الصناعية، والأفران الحرارية، وأنفاق التجفيف.
- قضبان الإغلاق الحراري للتغليف وعناصر نفق التغليف بالانكماش.
المواصفات الفنية
| المعلمة |
القيمة |
| الشركة المصنعة |
Omron |
| رمز الطراز |
G3PE-235B-2N |
| جهد تحكم الإدخال المقنن |
من 12 إلى 24 فولت تيار مستمر |
| نطاق جهد الإدخال التشغيلي |
من 9.6 إلى 30 فولت تيار مستمر |
| تيار الإدخال |
10 مللي أمبير كحد أقصى (عند 24 فولت تيار مستمر) |
| جهد الحمل المقنن |
من 100 إلى 240 فولت تيار متردد |
| نطاق جهد الحمل |
من 75 إلى 264 فولت تيار متردد |
| تيار الحمل المستمر |
35 أمبير (عند درجة حرارة محيطة تبلغ 40 درجة مئوية) |
| الحد الأدنى لتيار الحمل |
0.5 أمبير |
| مقاومة تيار الاندفاع |
440 أمبير (60 هرتز، دورة واحدة) |
| قيمة I2t المسموح بها |
1260 أمبير²ثانية |
| سعة الحمل |
12.1 كيلوواط (عند 200 فولت تيار متردد) |
| طريقة العزل |
فوتوترياك |
| نوع الطرف |
أطراف لولبية (مع غطاء أطراف مدمج) |
| أسلوب التركيب |
تركيب على قضيب DIN وعلى سطح اللوحة |
| وزن الشحن (محسوب) |
3.0 كجم |
التوصيلات والواجهات
| تعيين الطرف |
تخصيص الوظيفة/الدائرة |
| A1 / A2 (مدخل) |
مدخل جهد تحكم تيار مستمر (أطراف موجبة/سالبة) |
| L1 / T1 (خرج) |
مدخل خط طاقة تيار متردد للطور 1 وتوصيل الحمل (مفتوحًا ومغلقًا) |
| L2 / T2 (خرج) |
مدخل خط طاقة تيار متردد للطور 2 وتوصيل الحمل (مفتوحًا ومغلقًا) |
| L3 / T3 (خرج) |
توصيلة تجاوز مباشرة للطور 3 (غير مُبدّلة داخليًا، وتُستخدم لمسار توصيل التحكم ثنائي الطور) |
رؤى هندسية مستخلصة تجريبيًا
النماذج البديلة والتوافق
يشير التعيين "2N" إلى وحدة ذات عنصرين (تبديل على طورين). إذا كان تطبيقك يعتمد على بنية تبديل ثلاثية العناصر (مثل الأنظمة التي تحتوي على توصيلات نجميّة ذات محايد مؤرّض وتتطلب العزل على جميع الخطوط)، فيجب استخدام إصدار السلسلة "3N" بدلًا من ذلك. يظل موضع التثبيت الميكانيكي وتكوينات أطراف الدخل متطابقين بين السلسلتين، مما يسهّل مسار الترقية الميكانيكية.
مخاطر الاستخدام وملاحظات هندسية
تُعد الإدارة الحرارية العامل الأهم لتشغيل المرحل الصلب (SSR) بصورة موثوقة. عند التشغيل المستمر بتيار 35 أمبير، يجب أن تتمتع الوحدة بتدفق هواء حمل حراري رأسي وغير معاق. عند تركيب عدة وحدات تحكم G3PE جنبًا إلى جنب داخل لوحة تحكم غير مهوّاة، طبّق معامل خفض قدرة من 10% إلى 20% لمنع الانفلات الحراري. تأكد من بقاء زعانف المشتت الحراري خالية من تراكم الغبار.
نصائح التشغيل الأولي والتوصيلات
استخدم دائمًا أطراف كبس حلقية مطابقة لمواصفات أطراف البراغي لضمان تلامس سطحي متين أثناء دورات التمدد الحراري. ستؤدي أطراف البراغي غير المحكمة إلى توليد حرارة موضعية ناتجة عن المقاومة، مما يسبب تدهور مبيت الطرف. ولمنع التلف الناتج عن دوائر القصر في جانب الحمل، ركّب مصهرات شبه موصلة سريعة الفصل قبل المرحل، بحيث يكون تصنيفها مناسبًا للانصهار عند قيمة أقل بكثير من حد 1260 A2s الداخلي.
إرشادات التركيب
تحذير بالغ الأهمية: خطر كهربائي
افصل الطاقة عن جميع خطوط تغذية الحمل الأساسية ومصادر تغذية التحكم المساعدة بالتيار المستمر قبل إجراء التركيب أو ضبط الأطراف أو الفحص. تعامل مع جميع هياكل المشتت الحراري على أنها قد تكون ساخنة أثناء التشغيل وبعده مباشرةً.
1
ثبّت الوحدة رأسيًا على سكة DIN قياسية مقاس 35 مم، أو مباشرةً على لوح خلفي معدني مسطح باستخدام براغي التثبيت، لتحسين الحمل الحراري الناتج عن تأثير المدخنة في المشتت الحراري.
2
اترك خلوصًا حرًا لا يقل عن 80 مم مباشرةً أعلى الجهاز وأسفله للسماح بتبديد الحرارة وتدفق الهواء بشكل صحيح.
3
طبّق القطبية الصحيحة للتحكم في دخل التيار المستمر (من 12 إلى 24 فولت تيار مستمر) على الطرفين A1 (+) وA2 (-). تحقّق من القطبية قبل توصيل دوائر التحكم بالطاقة.
4
ثبّت أسلاك الحمل بإحكام في كتل أطراف الخرج، مع التأكد من أن عزم الربط يطابق مواصفات أومرون القياسية لبراغي الأطراف M4/M5، لتجنب البؤر الساخنة الناتجة عن ارتفاع مقاومة التلامس.
