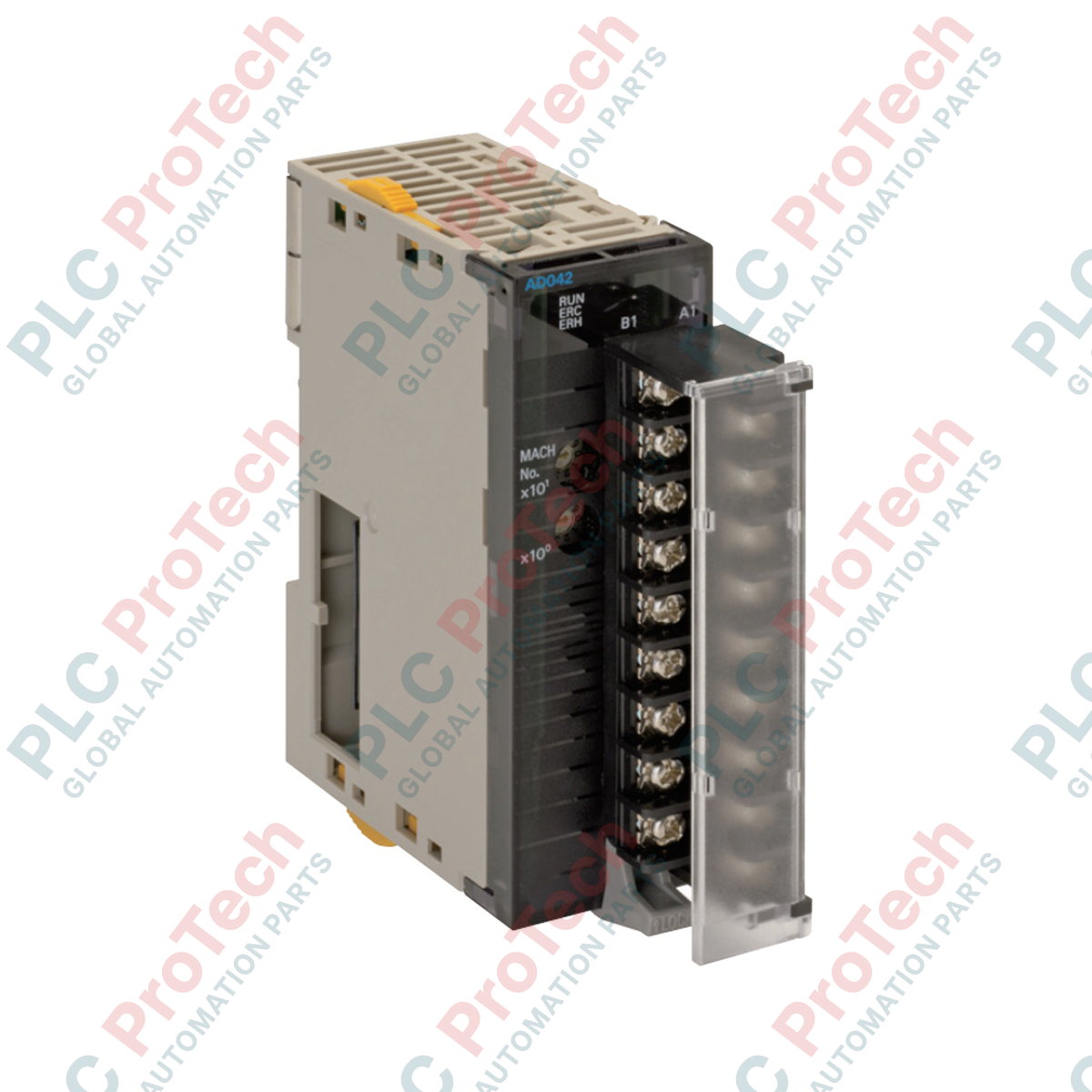

وحدة إدخال تناظرية CJ1 من أومرون، الطراز CJ1W-AD041-V1

SKU CJ1W-AD041-V1

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Omron
رقم المنتج: CJ1W-AD041-V1
Country of origin:اليابان
نوع المنتج: وحدات الإدخال التناظرية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 3.1 سم × 9.0 سم × 6.5 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

صُممت وحدة الإدخال التناظرية Omron CJ1W-AD041-V1 لاكتساب البيانات بكثافة عالية ضمن شبكات PLC الصناعية، وتوفر رقمنة متعددة القنوات عالية السرعة لهندسة سلسلة CJ1 المدمجة. تتيح هذه الوحدة التوصيل المباشر بمستشعرات العمليات القياسية والمرسلات ومقاييس التدفق، وتحول القياسات الفيزيائية التناظرية إلى بيانات رقمية عالية الدقة. وبفضل تصميم متين يركز على الموثوقية الصناعية، توفر معدلات دقة قابلة للاختيار ووظائف معالجة إشارات مدمجة مباشرة في طبقة الأجهزة، ما يقلل الحمل على وحدة المعالجة المركزية المركزية.

الميزات

الرقمنة عالية السرعة: فترة تحويل قابلة للاختيار تصل إلى 250 ميكروثانية لكل نقطة لحلقات التحكم الديناميكية الفورية.
أوضاع الدقة المرنة: دقة خرج رقمية قابلة للتهيئة تبلغ إما 1/4000 أو 1/8000 وفقًا لمتطلبات دقة التطبيق.
تهيئة الإشارة المتكاملة: تقلل معالجة القيمة المتوسطة المدمجة، والاحتفاظ بالقيمة القصوى، واكتشاف انقطاع المستشعر من الحاجة إلى منطق سلم PLC المعقد.
بنية الأسلاك القابلة للفصل: تتميز بكتلة أطراف توصيل قابلة للفصل ذات 18 نقطة مع براغي M3، ما يتيح التوصيل المسبق السريع أو استبدال الوحدات دون تعطيل أسلاك المجال.

التطبيقات

مراقبة التدفق والمنسوب والضغط في أنظمة معالجة المواد الكيميائية والمياه.
أنظمة مراقبة درجة الحرارة باستخدام مرسلات إشارات خارجية.
التغذية الراجعة لموضع وإزاحة الآلات متعددة المحاور.
أنظمة تتبع مرافق المصانع والتحكم البيئي.

المواصفات الفنية

المعامل	المواصفات
الشركة المصنّعة	Omron
رقم الطراز	CJ1W-AD041-V1
السلسلة	سلسلة CJ ‏(CJ1)
نوع الوحدة	وحدة الإدخال التناظرية
عدد المداخل التناظرية	4 قنوات
نطاق إشارة الدخل (الجهد)	1 إلى 5 فولت، 0 إلى 5 فولت، 0 إلى 10 فولت، -10 إلى 10 فولت
نطاق إشارة الدخل (التيار)	4 إلى 20 مللي أمبير
أقصى دخل مقنن	الجهد: +/-15 فولت، التيار: +/-30 مللي أمبير
ممانعة الدخل	دخل الجهد: 1 ميجا أوم كحد أدنى، دخل التيار: 250 أوم (القيمة الاسمية)
فترة تحويل A/D	1 مللي ثانية لكل نقطة أو 250 ميكروثانية لكل نقطة (قابل للتهيئة)
الدقة	1/4,000 أو 1/8,000 (قابل للتهيئة)
العزل	مقارن ضوئي بين إشارات الإدخال/الإخراج وإشارات وحدة التحكم (لا يوجد عزل بين قنوات الإدخال الفردية)
الأطراف الخارجية	كتلة أطراف توصيل قابلة للفصل ذات 18 نقطة (براغي M3)
استهلاك التيار	420 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر
درجة حرارة التشغيل	من 0 إلى 55 درجة مئوية
الأبعاد (W × الارتفاع × العمق)	3.1 سم × 9.0 سم × 6.5 سم
وزن الشحن (محسوب)	2.0 كجم

رؤى هندسية تجريبية

الطُرز البديلة والتوافق

تُعد CJ1W-AD041-V1 إصدارًا محدّثًا من الأجهزة للوحدة التقليدية CJ1W-AD041. ومع الحفاظ على التركيب الفيزيائي القياسي وتخصيصات المنطق، يقدّم إصدار V1 وضع التحويل عالي السرعة (250 ميكروثانية/نقطة)، المتوافق مع وحدات CPU الأحدث من طُرز CJ1M وCJ2M وCJ2H. عند استبدال وحدة أقدم غير V1 في أنظمة قديمة، تأكد من تطابق تكوينات النظام البرمجية مع ملفات تعريف سرعة التحويل والدقة المحددة عبر معلمات وحدة PLC.

مشكلات التطبيق وملاحظات هندسية

لاحظ أن الوحدة توفر عزلًا كهربائيًا بين المداخل ومنطق وحدة التحكم الداخلي، لكنها لا توفر عزلًا بين قنوات الإدخال الفردية. إذا كان نظامك يتضمن أجهزة ميدانية تعمل عند جهود أرضي مختلفة، فستواجه مشكلات حلقات التأريض، مما يسبب انجراف الإشارة أو تلف الأجهزة في نهاية المطاف. ولمنع ذلك، استخدم دائمًا عوازل إشارات خارجية بين القنوات للأجهزة الميدانية متعددة النقاط في البيئات عالية الضوضاء أو ذات التأريض المنفصل.

إرشادات التشغيل والتوصيل & Wiring Tips

بالنسبة إلى مداخل التيار (من 4 إلى 20 mA)، يجب قصر طرف دخل الجهد (V IN) وطرف المشترك (COM) للقناة المعنية قبل تشغيل الحلقة. قد يؤدي عدم توصيل هذين الطرفين معًا في تكوينات حلقات التيار النشطة إلى إتلاف المقاومة الداخلية البالغة 250 أوم بسبب تعويم الجهد عالي المعاوقة. احرص دائمًا على تمرير أسلاك الإشارة التناظرية بعيدًا عن خطوط التيار المتردد عالية الجهد لمنع تحفيز الضوضاء المغناطيسية.

إرشادات التركيب

تحذير بالغ الأهمية

تأكد من فصل الطاقة بالكامل عن رف PLC بأكمله وعن مزوّدات طاقة حلقات أجهزة القياس الميدانية المرتبطة به قبل تركيب هذه الوحدة أو إزالتها أو توصيل أسلاكها. قد يؤدي تبديل الوحدة أثناء التشغيل على رف نشط إلى إتلاف حالات ذاكرة وحدة CPU، وتشغيل أخطاء ناقل شاملة، والتسبب في تدهور دائم للأجهزة.

1 حاذِ الشق السفلي لوحدة CJ1W-AD041-V1 مع الفتحة الموجودة في اللوحة الخلفية أو الوحدة المجاورة، ثم أدرها إلى الأعلى لتثبيتها في مكانها.

2 ثبّت المنزلقين الأصفرين بإحكام في أعلى الوحدة وأسفلها لربط الوحدة فعليًا بمجموعة ناقل الرف.

3 قم بتوصيل مجموعة أطراف M3 باستخدام كابلات زوجية ملتفة ومُدرَّعة. وصّل الدرع بالأرضي من طرف واحد فقط (عادةً عند طرف التأريض في PLC) للحد من التداخل الكهرومغناطيسي.

4 تحقّق مرة أخرى من مفاتيح محدِّد النطاق الموجودة على جسم الوحدة الفعلي (إن وُجدت)، واضبط إعدادات منطقة DM البرمجية في CX-Programmer لتتطابق معها.

FAQ

هل يوفر CJ1W-AD041-V1 عزلًا كهربائيًا بين قنوات الإدخال الفردية؟

لا، فعلى الرغم من وجود عزل بواسطة مُقارن ضوئي بين المدخلات الخارجية ولوحة التوصيل الخلفية لوحدة التحكم الداخلية، فإن قنوات الإدخال التناظرية الفردية تشترك في خط تأريض مشترك وليست معزولة عن بعضها.

كيف أُهيّئ قناة في CJ1W-AD041-V1 لإشارة تيار من 4-20 mA؟

يجب توصيل مسمارَي طرفي إدخال الجهد (V IN) والمشترك (COM) فعليًا بقصر للدائرة للقناة المعنية، ثم تهيئة بتات إعداد نطاق الإدخال على نطاق إدخال التيار ضمن تخطيط ذاكرة PLC.

ما الفرق بين CJ1W-AD041 القديم وCJ1W-AD041-V1؟

يوفر الإصدار V1 وضع تحويل عالي السرعة يبلغ 250 us لكل نقطة (مقارنةً بمعدل 1 ms في الإصدار القديم)، بالإضافة إلى توافق محسّن للبرامج الثابتة مع معالجات PLC الأحدث من سلسلة CJ2.

ماذا يحدث إذا انقطع سلك المستشعر أو انفصل عن إحدى قنوات الإدخال؟

عند تهيئة نطاق الإدخال على 1-5 V أو 4-20 mA، تكتشف الوحدة تلقائيًا انخفاض الجهد/التيار، وتفعّل علامة اكتشاف انقطاع الإدخال، وتحدّث بت الحالة في منطقة الذاكرة المخصصة في PLC.
