Omron

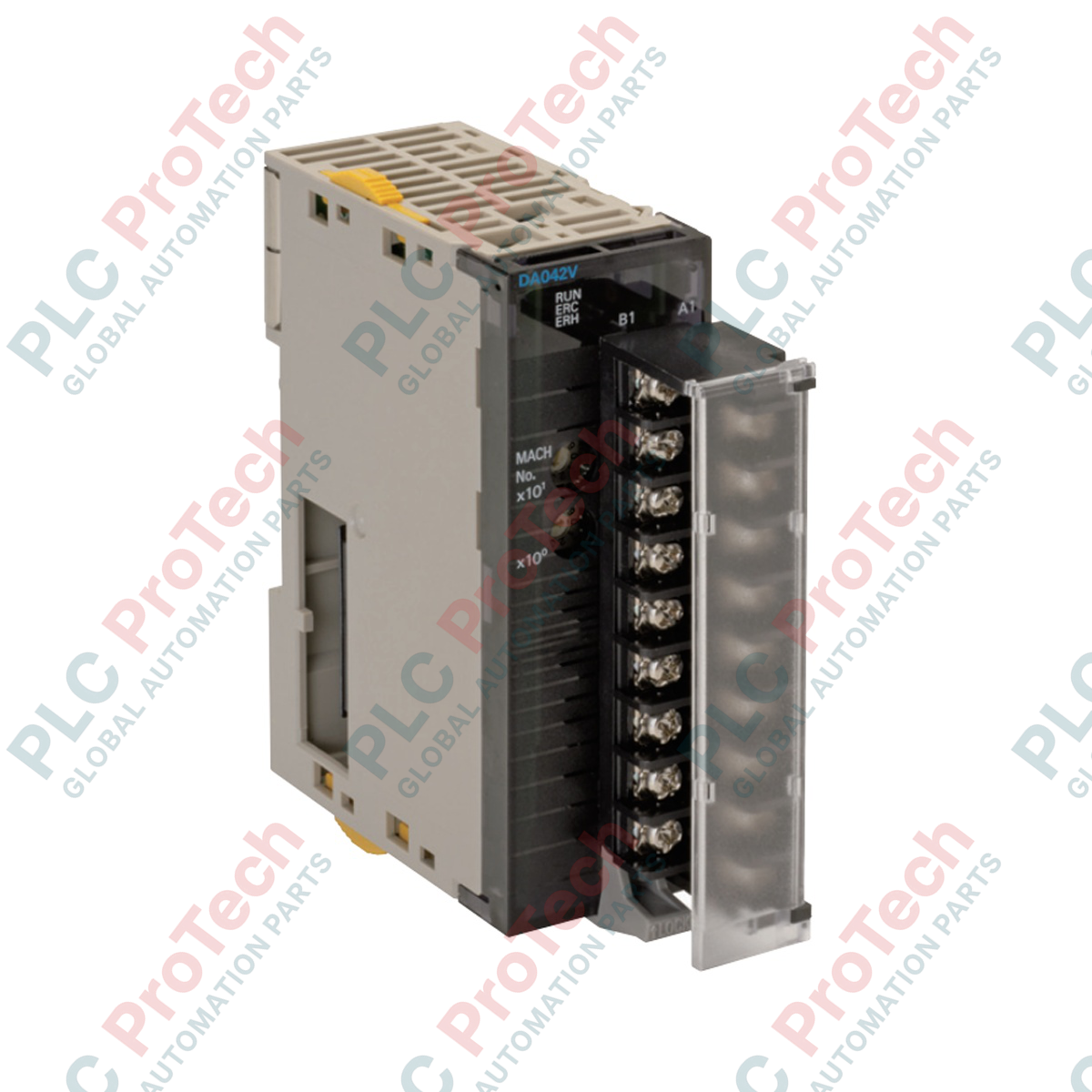

Omron CJ1W-DA08C وحدة خرج تناظري ذات 8 قنوات من سلسلة CJ

SKU CJ1W-DA08C

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: Omron

  • رقم المنتج: CJ1W-DA08C

  • Country of origin:اليابان

  • نوع المنتج: وحدات الخرج التناظري لـ PLC

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 2000ج

  • Dimensions: 31 مم × 90 مم × 65 مم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

لتسهيل التحكم في حلقات التيار التناظرية متعددة القنوات ضمن لوحات التحكم الصناعية عالية الكثافة، توفر Omron CJ1W-DA08C ثماني قنوات خرج تناظرية مستقلة مدمجة مباشرة في بنية PLC من سلسلة CJ. تحول هذه الوحدة القيم الرقمية ذات 16 بت إلى إشارات دقيقة ومتناسبة لحلقة تيار من 4 إلى 20 mA لتشغيل مشغلات الميدان وصمامات التحكم ومراجع المحركات. وباستخدام كتلة أطراف توصيل قابلة للفصل ذات 18 نقطة، تتيح لمتكاملي الأنظمة تنفيذ التوصيلات الميدانية دون اتصال أو استبدال الوحدات من دون التأثير في التوصيلات الميدانية القائمة. صُممت هذه الوحدة كوحدة إدخال/إخراج خاصة، وتتميز بمنطق قابل للتهيئة لتثبيت الخرج، وتحجيم هندسي مدمج، ومؤشرات حالة تشخيصية مخصصة لتعظيم وقت تشغيل العمليات.

الميزات الرئيسية

  • 8 قنوات عالية الكثافة: تدعم ما يصل إلى ثمانية مخارج مستقلة لحلقة التيار (4 إلى 20 mA) ضمن تصميم يشغل فتحة واحدة.
  • ديناميكيات تحويل قابلة للاختيار: توفر خيارات دقة قابلة للتهيئة تبلغ 4,000 أو 8,000 خطوة، مع أوقات تحويل تصل إلى 250 us لكل نقطة.
  • سلوكيات متقدمة لتثبيت الخرج: تحمي الآلات في المراحل اللاحقة بإخراج حالات محددة (CLR أو HOLD أو MAX) عند توقف وحدة المعالجة المركزية لـ PLC أو تغيير البرنامج أو حدوث أخطاء.
  • تحجيم هندسي مدمج: يتيح التحويل المباشر للوحدات التي يحددها المستخدم ضمن نطاق +/-32,000، ما يلغي الحاجة إلى حسابات معقدة بمنطق السلم.
  • العزل بواسطة العازل الضوئي: يوفر فصلًا كهربائيًا بين توصيلات جهة الميدان ودوائر منطق وحدة التحكم الداخلية.
  • كتلة أطراف توصيل M3 قابلة للفصل: تتيح استبدال الأجهزة بسرعة وتقلل وقت توقف النظام للصيانة.

التطبيقات الصناعية

  • التحكم في المشغلات: الضبط المباشر للصمامات التناسبية للتحكم في التدفق، والمخمدات، ومحددات الموضع في التحكم بالعمليات.
  • تنظيم سرعة المحرك: إرسال أوامر مرجعية للسرعة إلى محركات التردد المتغير (VFDs).
  • تكامل تسجيل البيانات: الربط مع مسجلات المخططات والمؤشرات القديمة وأنظمة المراقبة SCADA الخارجية.
  • أنظمة التحكم البيئي: توفير قيم ضبط تماثلية لحلقات التحكم في أنظمة التدفئة والتهوية وتكييف الهواء التجارية وأنظمة التدفئة متعددة المناطق.

المواصفات الفنية

المعلمة قيمة المواصفة
الشركة المصنّعة شركة Omron
رقم الطراز CJ1W-DA08C
نوع الوحدة وحدة إدخال/إخراج خاصة من سلسلة CJ
عدد المخارج التماثلية 8
نطاق إشارة الخرج 4 إلى 20 mA
أقصى مقاومة حمل مسموح بها 350 Ohm
خيارات دقة التحويل من رقمي إلى تماثلي 4,000 / 8,000 خطوة
سرعة التحويل 1.0 ms أو 250 us لكل نقطة نشطة
دقة الخرج عند 25 درجة مئوية +/-0.3% من النطاق الكامل
دقة الخرج ضمن نطاق درجات الحرارة الكامل (0 إلى 55 درجة مئوية) +/-0.6% من النطاق الكامل
استهلاك الطاقة الداخلي 5 VDC بحد أقصى 140 mA
متطلبات مصدر الطاقة الخارجي 24 VDC (+10% / -15%)، بحد أقصى 170 mA
منحنى تيار الاندفاع 20 A كحد أقصى، وعرض نبضة لا يقل عن 1 ms
طريقة العزل عازل ضوئي (بين أطراف الإدخال/الإخراج ومنطق اللوحة الخلفية لوحدة التحكم؛ لا يوجد عزل بين قنوات الخرج الفردية)
التوصيلات الخارجية كتلة أطراف قابلة للفصل ذات 18 نقطة، مع براغي أطراف M3
أبعاد المنتج (W x الارتفاع x العمق) 31 mm x 90 mm x 65 mm
الوزن الصافي 150 g كحد أقصى
وزن الشحن (محسوب) 2.0 kg (مع العبوة الصناعية الواقية القياسية)

رؤى هندسية تجريبية

الطرازات البديلة والتوافق &

يتوافق CJ1W-DA08C تمامًا من حيث الحجم والشكل مع جميع حوامل وحدات المعالجة المركزية Omron CJ1G وCJ1H وCJ2M/CJ2H. عند ترحيل الشبكات القديمة من CJ1W-DA08V (نسخة الجهد)، يُرجى ملاحظة أن CJ1W-DA08C مخصص حصريًا لتشغيل حلقات التيار، ولا يمكن تعديله عبر إعدادات البرامج لتوفير مخارج جهد. تحقّق دائمًا من أن وحدة تزويد الطاقة في حامل PLC تتمتع بسعة كافية عند 5 VDC لتغطية استهلاك هذه الوحدة البالغ 140 mA، إلى جانب أي وحدات اتصال مرتبطة بها.

أخطاء التطبيق وملاحظات هندسية &

من الاعتبارات المعمارية الحاسمة عند تصميم تخطيط لوحة التحكم أن قنوات CJ1W-DA08C غير معزولة عن بعضها. تشترك القنوات الثماني جميعها في مسار إرجاع مشترك. إذا كانت مشغّلات المجال أو وحدات القيادة لديك تعمل بجهود تأريض كهربائي محلية مختلفة، فقد تتكوّن حلقات تأريض، ما يؤدي إلى عدم استقرار الإشارة أو انحراف القياس أو تدهور الأجهزة. في الأنظمة التي تتطلب عزلًا عالي الموثوقية بين القنوات، يجب تركيب عوازل إشارة خارجية بنسبة 1:1 على التوالي. بالإضافة إلى ذلك، انتبه جيدًا لمعاوقة الحلقة: فأي حمل يتجاوز 350 Ohm سيؤدي إلى قصّ التيار وأخطاء في معايرة الخرج.

نصائح التشغيل والتوصيلات

للحد من تداخل الضوضاء عالية التردد، استخدم دائمًا كابلات زوجية مجدولة ومحمية لإشارات الخرج التناظرية، ومرّرها عبر قنوات مخصصة للأسلاك منخفضة الجهد ومعزولة عن خطوط التيار المتردد عالية الجهد. وصّل دروع الكابلات من طرف واحد فقط (ويُفضّل عند قضيب تأريض الخزانة بالقرب من وحدة PLC) للتخلّص من خطر استحثاث الضوضاء الناجم عن تيارات حلقات التأريض. استخدم كتلة الأطراف القابلة للفصل لإجراء جميع تعديلات الأسلاك على طاولة العمل قبل تثبيت الوحدة في الرف، حمايةً لدوائر العازل الضوئي الداخلية الحساسة من ملامسة خيوط الأسلاك الشاردة أو أطراف الجهد النشطة عن طريق الخطأ.

إرشادات التركيب

تحذير بالغ الأهمية:

تأكد من فصل الطاقة تمامًا عن كل من مزوّد طاقة اللوحة الخلفية لوحدة PLC الأساسي ومزوّد الطاقة الخارجي 24 VDC المتصل بالوحدة، قبل إدخال الوحدة أو إخراجها أو توصيل أسلاكها. قد تؤدي الإجراءات أثناء وجود الطاقة (التبديل أثناء التشغيل) إلى إتلاف توصيلات اللوحة الخلفية للوحدة أو إلى تنشيط مشغّلات المجال المتصلة على نحو غير متوقع.

1
حدّد فتحة التثبيت في الرف من سلسلة CJ، وأدخل الخطاف العلوي للوحدة في موجّه سكة DIN، ثم أدرها إلى الأسفل حتى يستقر الموصل بإحكام في اللوحة الخلفية.
2
ثبّت الوحدة في مكانها باستخدام مؤشرات قفل الانزلاق الصفراء الموجودة أعلى هيكل الوحدة وأسفله.
3
اضبط مفاتيح الأقراص الدوارة لرقم وحدة الأجهزة على اللوحة الأمامية لضمان تطابقها مع تعيينات العناوين المقابلة المبرمجة في CX-Programmer أو Sysmac Studio.
4
ثبّت كتلة أطراف قابلة للفصل ذات 18 نقطة ومجهزة مسبقًا بالأسلاك، وأحكم ربط براغي M3 بعزم 0.5 Nm، وتحقق مرة أخرى من قطبية تغذية الطاقة الخارجية 24 VDC قبل تشغيل النظام.

FAQ

هل يستطيع CJ1W-DA08C التعامل مع مخارج الجهد؟

لا. صُمم CJ1W-DA08C حصريًا لإشارات الحلقة التناظرية للتيار من 4 إلى 20 mA. لتطبيقات الجهد، فكّر في طُرز مثل CJ1W-DA08V.

هل القنوات الثماني في وحدة Omron هذه معزولة بعضها عن بعض؟

لا. يوجد عزل بواسطة مقارن ضوئي بين دوائر وحدة التحكم الداخلية وأطراف الإدخال/الإخراج، لكن قنوات الخرج التناظرية الفردية تشترك في مرجع أرضي واحد.

ما أقصى مقاومة حمل مسموح بها لكل قناة تيار؟

أقصى مقاومة حمل مسموح بها لكل قناة خرج هي 350 أوم. يؤدي تجاوز هذا الحد إلى تشبّع حلقة التيار وإخراج إشارات غير دقيقة.

ماذا يحدث للمخارج إذا انتقلت وحدة المعالجة المركزية في PLC إلى وضع PROGRAM؟

تتميز الوحدة بوظيفة تثبيت الخرج، التي تتيح للمستخدمين ضبط حالة الخرج على المسح (CLR)، أو الاحتفاظ بآخر قيمة (HOLD)، أو الارتفاع تدريجيًا إلى الحد الأقصى (MAX).
