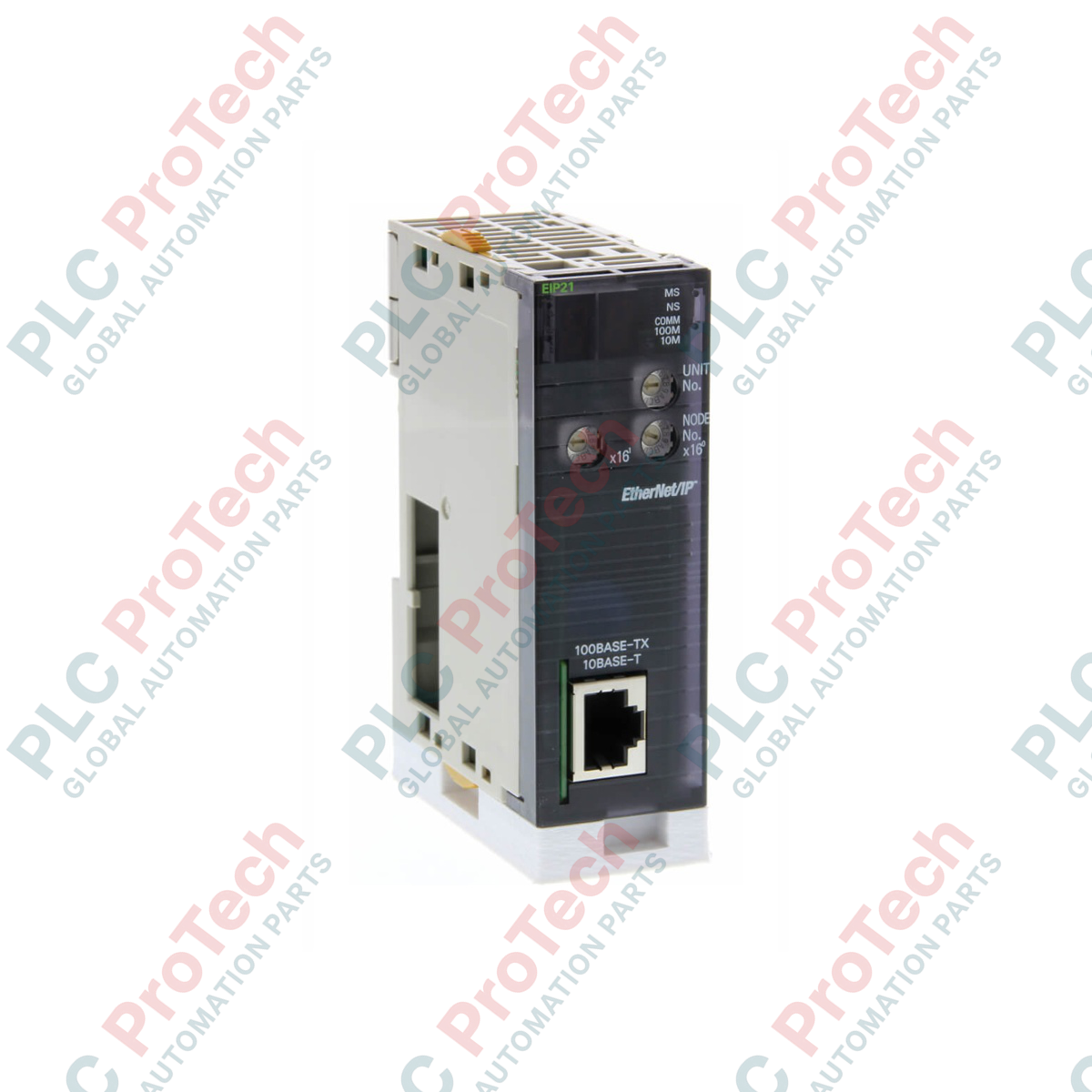

لتسهيل اتصالات إيثرنت الصناعية عالية السرعة ضمن بنيات التحكم المعيارية، تعمل Omron CJ1W-EIP21 كوحدة ناقل لوحدة المعالجة المركزية، وهي مصممة لربط وحدات تحكم PLC مباشرةً بشبكات EtherNet/IP الصناعية. تتيح هذه الوحدة كلاً من روابط بيانات الوسوم عالية السرعة (المراسلة الضمنية) للتحكم في الإدخال/الإخراج في الوقت الفعلي واتصالات الرسائل (المراسلة الصريحة) لتبادل البيانات الصريح. ومن خلال تكاملها السلس مع حوامل وحدات المعالجة المركزية المحلية أو حوامل التوسعة، تربط طبقات التحكم المنطقية في أرضية المصنع ببيئات SCADA أو MES الإشرافية أو قواعد بيانات المؤسسة، من دون الحاجة إلى بوابات خارجية مخصصة.
| الشركة المصنّعة | أومرون للأتمتة الصناعية |
| رقم الطراز | CJ1W-EIP21 |
| تصنيف الوحدة | وحدة ناقل وحدة المعالجة المركزية من سلسلة CJ |
| المنصات المدعومة | وحدات PLC من سلسلة NJ وسلسلة CJ وسلسلة CP1H |
| مواقع التركيب الفعلية | حامل وحدة المعالجة المركزية، حامل التوسعة |
| الحد الأقصى لعدد الوحدات لكل نظام | نظام NJ: بحد أقصى 4 | نظام CJ/NSJ: بحد أقصى 8 | نظام CP1H: بحد أقصى 2 |
| التحكم في الوصول إلى الوسائط (MAC) | CSMA/CD |
| طريقة التضمين | النطاق الأساسي |
| طوبولوجيا الإرسال | تكوين نجمي (عبر محاور التحويل) |
| معدل الباود | 100 ميجابت/ثانية (100Base-TX) |
| الحد الأقصى لمسافة المقطع | 100 مترًا (من العقدة إلى محوّل/موزّع الشبكة) |
| استهلاك التيار الداخلي | 410 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر |
| الأبعاد (الارتفاع × العرض × العمق) | 90 مم × 31 مم × 65 مم |
| وزن الوحدة | 0.094 كجم (94 جم) |
| وزن الشحن (محسوب) | 1.5 كجم |
| مكوّن الواجهة | الوصف / تعيين الأطراف |
|---|---|
| موصل RJ45 | موصل معياري قياسي ذو 8 أطراف لكابل إيثرنت 100Base-TX (يُوصى باستخدام زوج مجدول محمي من الفئة 5/5e). |
| المفاتيح الدوّارة | مفتاحان دوّاران سداسيا عشريّان (x16 وx1) موجودان على اللوحة الأمامية لتهيئة لاحقة عنوان IP لعقدة الأجهزة. |
| مؤشرات LED | RUN (Green), ERC (Red), ERH (Red), MS (Green/Red), NS (Green/Red), LNK/ACT (Yellow). |
استنادًا إلى سجلات التشغيل الأولي الصناعية، يتطلب إعداد CJ1W-EIP21 وإدارته التزامًا دقيقًا بقيود عرض نطاق الشبكة وقواعد الإعداد.
يمكن للوحدة CJ1W-EIP21 أن تحل مباشرة محل وحدات Ethernet الأقدم CJ1W-ETN21 في طوبولوجيات الشبكات القديمة، مع اختلاف خطوات الإعداد. عند الترحيل إلى منصة متحكم من سلسلة NJ، ينخفض الحد الأقصى المسموح به للوحدات من 8 وحدات (حد سلسلة CJ) إلى 4 وحدات بسبب زيادة متطلبات عرض نطاق اللوحة الخلفية. تأكد من تطابق البرنامج الثابت للوحدة مع إصدار مكتبة Sysmac Studio أو CX-Programmer لتجنب أخطاء عدم تطابق الكتالوج أثناء التحميل.
تحدث إحدى حالات التعطل الشائعة في الواقع عندما تتسبب اتصالات Tag Data Link (المراسلة الضمنية) في تشبع الحد الأقصى لمعدل معالجة الحزم (PPS) للوحدة. راقب حدود الحزم باستخدام أداة Network Configurator. إذا تم تجاوز الحد التراكمي للحزم في الثانية، فقد تنتهي مهلة الاتصالات الدورية، ويظهر خطأ الحالة 'ERH' (خطأ وحدة EtherNet/IP). ولتخفيف ذلك، ارفع إعدادات الفاصل الزمني المطلوب للحزم (RPI) لعُقد المراقبة غير الحرجة.
لتقليل التداخل الكهروستاتيكي عالي التردد في بيئات أرضيات المصانع، يجب استخدام كابلات STP Cat 5e مزدوجة التدريع (أو أعلى). ثبّت التدريع بإحكام على شريط التأريض الوظيفي للرف. عند استخدام المفاتيح الدوارة الموجودة على اللوحة الأمامية لضبط عنوان IP، لاحظ أن إعداد العتاد الافتراضي يقرأ عنوان العقدة باعتباره جزءًا من مخطط IP من الفئة C (مثل 192.168.250.X). إذا كانت هناك حاجة إلى توجيه مخصص أو شبكات فرعية غير قياسية، اضبط المفاتيح الدوارة على '00' لتمكين معلمات IP المُكوّنة برمجيًا عبر CX-Programmer.
حاذِ الخطاف العلوي للوحدة CJ1W-EIP21 مع فتحة التثبيت في اللوحة الخلفية لسلسلة CJ/NJ.
أمل الوحدة إلى الأسفل حتى يثبت الموصل السفلي بإحكام في مقبس الناقل الموجود على اللوحة الخلفية.
أحكم ربط مسماري التثبيت العلوي والسفلي لتثبيت الهيكل. وتأكد من إحكامهما بعزم الربط الموصى به، وهو 0.4 N-m.
أدخل كبل التوصيل الشبكي RJ45 Ethernet حتى تستقر لسان القفل في مكانه بنقرة واضحة. وتأكد من توفير تخفيف مناسب لإجهاد الكبل لمنع الشد الميكانيكي على المنفذ.
