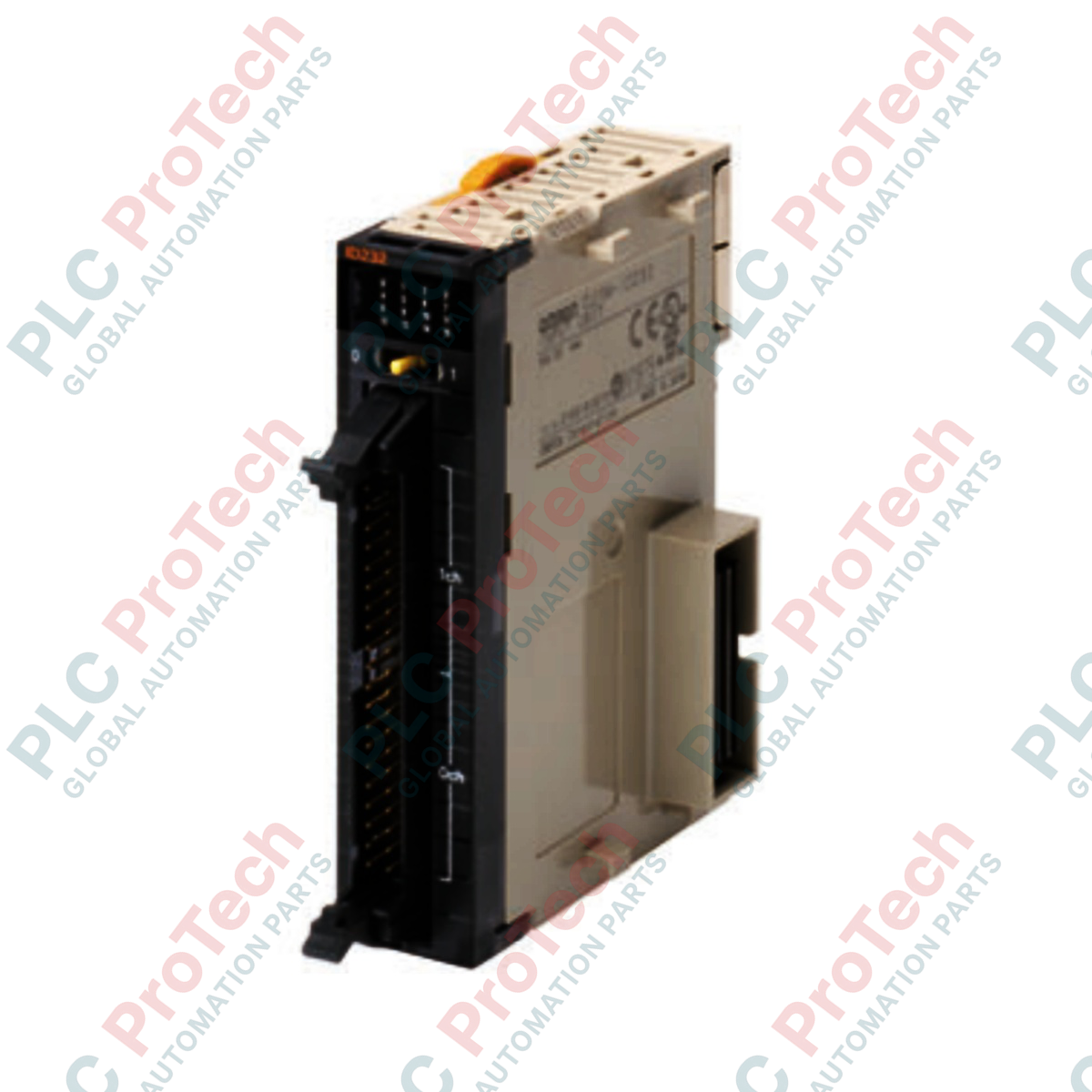

Omron CJ1W-OD234 وحدة خرج ترانزستورية ذات 32 نقطة من SYSMAC وسلسلة CJ

الوصف

إن Omron CJ1W-OD234 هي وحدة خرج ترانزستورية عالية الكثافة ذات 32 نقطة، مصممة لمنصة وحدات التحكم المنطقية القابلة للبرمجة SYSMAC من سلسلة CJ. ويتمثل الغرض الأساسي لهذه الوحدة في إدارة إشارات الخرج المنفصلة من وحدة المعالجة المركزية وتحويلها إلى عمليات تبديل فعلية عبر دوائر ترانزستور غاطسة (NPN). وتتصل مباشرة من خلال ترتيب موصل MIL متخصص لتمكين توصيلات طرفية مرتبة وموفرة للمساحة. وتعمل بجهد تحكم مقنن قدره 24 فولت تيار مستمر، وتنسق هذه البطاقة تشغيل المشغلات الميدانية وأجهزة القيادة وكتل المرحلات الوسيطة. وتعمل الوحدة بسلاسة ضمن حوامل ناقل معيارية من SYSMAC ‏CJ1 وCJ2 والأطر ذات الصلة، مما يجعلها مناسبة لآلات المعالجة الصناعية الموزعة ولوحات التحكم المركزية.

الميزات

• تهيئة خرج ترانزستوري غاطس عالية الكثافة تضم 32 نقطة، مدمجة في هيكل معياري نحيف.
• واجهة موصل MIL مدمجة لتوفير حزم توصيل مبسطة وخالية من الأخطاء.
• تنفيذ سريع للاستجابة بزمن تشغيل أقصى يبلغ 15 ميكروثانية وزمن إيقاف أقصى يبلغ 80 ميكروثانية.
• توجيه متعدد الدوائر يضم دائرتين معزولتين، تحتوي كل منهما على 16 نقطة خرج تشترك في خط مشترك واحد.
• معالجة فردية متينة لكل نقطة، تدعم تيارًا يصل إلى 0.5 أمبير مع تحمل عالٍ لتيار الاندفاع العابر.

التطبيقات

• أنظمة مصفوفات السيور الناقلة للفرز عالي السرعة وبوابات فرز المواد.
• آلات التغليف الآلية، ووحدات التحميل متعددة الرؤوس، وخطوط تعبئة الكراتين.
• أنظمة التجميع متعددة المحطات، والصمامات الهوائية الآلية، وطاولات الالتقاط والوضع.
• معدات إنتاج أشباه الموصلات وخطوط المعالجة المختبرية المحلية.
• أدوات اختبار المكونات الإلكترونية ولوحات النظام المساعدة للتحكم الموزع.

المواصفات الفنية

مواصفات الخرج

ديناميكية

متطلبات الطاقة

الحماية

ميكانيكية

إرشادات التركيب

• إدخال الرف: حاذِ الوحدة مع ناقل اللوحة الخلفية لسلسلة CJ الموجود أسفلها. ادفع الوحدة بإحكام إلى موضعها حتى يستقر ذراعا القفل الهيكليان الأصفران العلوي والسفلي تمامًا مع صدور صوت النقر.
• توصيل موصل MIL: صِل طرف توصيل أسلاك مقبس MIL المُجمّع مسبقًا بإحكام بالمقبس الموجود في اللوحة الأمامية. تأكد من أن مشابك التثبيت الجانبية تنفتح إلى الخارج وتصدر صوت النقر لقفل التوصيل بالكامل في مواجهة اهتزازات التشغيل.
• حماية الدائرة الخارجية: نظرًا إلى أن وحدة الخرج هذه لا تحتوي على منصهرات حماية داخلية، ركّب منصهرات خارجية مناسبة سريعة الاستجابة على خط إمداد الطاقة لحماية مفاتيح ترانزستورات NPN من دوائر القصر العرضية لأحمال الحقل.
• عزل الإشارات: مرّر إشارات الخرج الرقمية منخفضة الجهد بجهد 24 فولت تيار مستمر عبر مسارات كابلات منفصلة عن كابلات القدرة ذات التيار المرتفع أو خطوط مغيرات التردد (VFD)، لتقليل الحث الكهرومغناطيسي.
• تأريض الهيكل: صِل مجموعة الرف الأساسية مباشرةً بتأريض اللوحة باستخدام كابلات منخفضة الممانعة عبر طرف تأريض وحدة إمداد الطاقة المخصص، لضمان الحماية العازلة المناسبة.

الأسئلة الشائعة

ما صيغة قطبية الخرج لأطراف الخرج؟

تستخدم الوحدة مخارج غاطسة للتيار، أي إنها تفصل جانب السالب (NPN) من دائرة حمل التيار المستمر المتصلة.

كم عدد نقاط الخرج التي تشترك في خط مشترك واحد على هذه الكتلة؟

تنقسم النقاط الـ32 إلى دائرتين معزولتين، وتحتوي كل دائرة على 16 نقطة خرج تشترك في خط إرجاع مشترك واحد.

ما آلية الواجهة الكهربائية المستخدمة لتوصيل أسلاك الحقل؟

تعتمد الوحدة على موصل MIL مدمج موفر للمساحة بدلًا من كتل أطراف لولبية قياسية.

هل تحتوي الوحدة على منصهرات مدمجة لحماية ترانزستورات الخرج من دوائر القصر؟

لا توجد منصهرات داخلية في هذا الطراز. ويجب دمج حماية خارجية من زيادة التيار في تصميم التركيب.

ما الحد الأقصى المسموح به لتيار الحمل المستمر لنقطة خرج منفردة؟

يمكن لكل نقطة منفردة حمل تيار مستمر بحد أقصى يبلغ 0.5 أمبير.

ما إجمالي سعة الحمل القصوى المسموح بها للوحدة بأكملها في الوقت نفسه؟

تبلغ سعة التيار القصوى للوحدة بأكملها 4 أمبير عبر جميع المخارج النشطة مجتمعة.

ما سرعة انتقال مفاتيح الخرج من الحالة المفتوحة إلى الحالة المغلقة؟

تبلغ سرعة استجابة التشغيل 15 ميكروثانية كحد أقصى.

ما متطلبات دائرة مصدر الطاقة الخارجية؟

تتطلب مصدرًا خارجيًا يوفر جهدًا مستمرًا يتراوح بين 20.4 و26.4 فولت، بسعة لا تقل عن 110 مللي أمبير.

ما مقدار التيار الداخلي الذي تسحبه هذه البطاقة من اللوحة الخلفية؟

يبلغ استهلاك التيار الداخلي من ناقل اللوحة الخلفية 220 مللي أمبير كحد أقصى.

ما مقدار الوزن الفعلي الذي تضيفه هذه الوحدة تحديدًا إلى تصميم رف PLC؟

يبلغ الوزن الصافي الإجمالي لهيكل الوحدة 70 غرامًا كحد أقصى.
