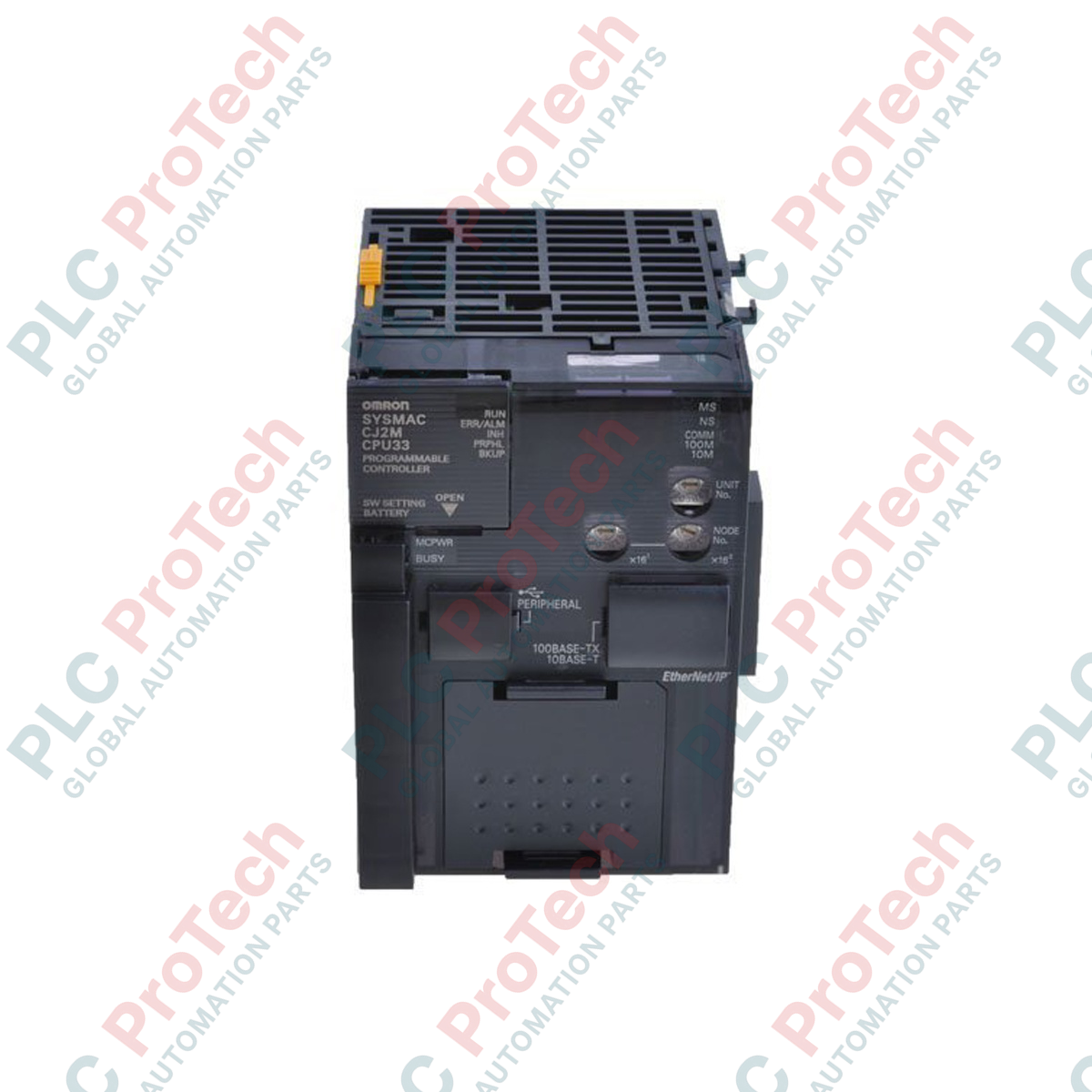

صُمم Omron CJ2M-CPU33 لتنفيذ عمليات منطقية عالية التزامن ضمن معماريات الأتمتة الموزعة، ويوفر معالجة عالية الأداء إلى جانب اتصال شبكي مدمج. وتدمج وحدة التحكم المعيارية هذه واجهة EtherNet/IP مخصصة إلى جانب منفذ USB قياسي، ما يتيح البرمجة المباشرة ومراقبة البيانات وتبادل البيانات بسلاسة بين الأجهزة عبر الشبكات الصناعية. وتتميز بمحرك معالجة قوي قادر على تنفيذ العمليات المنطقية الأساسية خلال 40 نانوثانية فقط (0.04 ميكروثانية)، ما يجعلها مثالية لمناولة المواد عالية السرعة وآلات التعبئة والتغليف وأنظمة الحركة المنسقة.
يتولى Omron CJ2M-CPU33 إدارة تهيئات الأنظمة المعقدة، إذ يدعم ما يصل إلى 2,560 نقطة إدخال/إخراج رقمية ويستوعب ما يصل إلى 40 وحدة إدخال/إخراج عبر ثلاثة رفوف توسعة كحد أقصى. وتدعم تهيئة الذاكرة المدمجة سعة برنامج تبلغ 20K خطوة وذاكرة بيانات بسعة 64K كلمة، ما يوفر مساحة كافية لبرامج السلم الهيكلية والفهرسة الموسعة للمتغيرات. وتتيح فتحة مخصصة للوحة خيارات تسلسلية توسعة مرنة لاتصالات RS-232C أو RS-422A/485 التسلسلية دون شغل فتحة إدخال/إخراج قياسية في اللوحة الخلفية.
| المعامل / المواصفات | القيمة / التصنيف |
|---|---|
| الشركة المصنّعة | Omron |
| رقم الطراز | CJ2M-CPU33 |
| سعة البرنامج | 20 ألف خطوة |
| سعة ذاكرة البيانات | 64 ألف كلمة (DM: 32 ألف كلمة، EM: 32 ألف كلمة × بنك واحد) |
| زمن تنفيذ تعليمة LD | 0.04 ميكروثانية (40 نانوثانية) |
| الحد الأقصى لسعة الإدخال/الإخراج الرقمي | 2,560 نقطة |
| الحد الأقصى للوحدات القابلة للتركيب | 40 وحدة (بحد أقصى 3 رفوف توسعة) |
| استهلاك التيار (5 فولت تيار مستمر) | 0.70 أمبير (700 مللي أمبير) |
| المنافذ المدمجة | EtherNet/IP (RJ45)، USB 2.0 (النوع B) |
| فتحات الخيارات | فتحة واحدة للوحة خيارات تسلسلية |
| درجة حرارة التشغيل | من 0 إلى 55 درجة مئوية (دون تكاثف) |
| الأبعاد (الارتفاع × W × العمق) | 90 مم × 62 مم × 84.5 مم |
| الوزن الصافي | 0.19 كجم |
| وزن الشحن (محسوب) | 1.50 كجم |
| منفذ الاتصال | نوع الموصل | الوظيفة / الوصف |
|---|---|---|
| منفذ EtherNet/IP | RJ45 (محمي) | طبقة مادية 100Base-TX/10Base-T؛ تدعم روابط بيانات العلامات واتصالات رسائل FINS والشبكات الصناعية. |
| منفذ الأجهزة الطرفية | USB 2.0 من النوع B | واجهة مباشرة لبرمجة الحاسوب باستخدام CX-Programmer للإعداد والرفع والتنزيل والمراقبة عبر الإنترنت. |
| فتحة الخيارات | واجهة اللوحة المخصصة | يدعم لوحات اتصالات تسلسلية اختيارية RS-232C (CP1W-CIF01) أو RS-422A/485 (CP1W-CIF11/12). |
عند ترحيل الأنظمة القديمة من منصات CJ1W-CPU الأقدم، يلغي CJ2M-CPU33 الحاجة إلى وحدة الشبكة الخارجية CJ1W-EIP21، وذلك بدمج الطبقة المادية لـ EtherNet/IP مباشرةً على لوحة وحدة المعالجة المركزية. تأكد من استخدام الإصدار 9.12 أو إصدار أحدث من CX-Programmer للتعرّف على ملف تعريف الأجهزة المستهدفة CJ2M-CPU33. إذا كنت تنتقل من سلسلة CJ2M-CPU1x، فلاحظ أنه رغم التوافق الكامل لبرامج المستخدم، يجب نقل إعدادات علامات الشبكة باستخدام برنامج Network Configurator for EtherNet/IP.
يبلغ حد الاتصالات لوحدة EtherNet/IP المدمجة 32 عقدة لارتباطات بيانات الوسوم الدورية. عند تصميم أنظمة تضم مصفوفات كثيفة من وحدات الإدخال والإخراج البعيدة الموزعة، اضبط قيم الفاصل الزمني للحزم المطلوبة (RPI) بعناية. قد يؤدي تعيين قيم RPI أقل من 10 ms لأكثر من 10 أجهزة متصلة إلى استنزاف مخازن الاتصال المؤقتة وتجاوز المهام الدورية لوقتها المحدد. تأكد من حساب ميزانية طاقة 5V DC لوحدة إمداد الطاقة في الحامل (مثل CJ1W-PA202) على نحو صحيح؛ إذ تستهلك CJ2M-CPU33 تيارًا قدره 700 mA، ويجب خصمه من الحد الإجمالي لتيار الناقل قبل تخصيص وحدات الإدخال والإخراج القياسية الإضافية.
يجب ضبط معلمات عنوان IP الأولي عبر منفذ USB باستخدام CX-Programmer قبل محاولة الاتصال عبر واجهة TCP/IP. لمنع فقدان إطارات Ethernet الناجم عن التشويش في البيئات ذات المجالات الكهرومغناطيسية القوية (مثل المحركات المجاورة ذات التردد المتغير)، استخدم كابلات STP Cat5e مزدوجة التدريع، وتأكد من إحكام تأريض الغلاف المعدني لموصل RJ45 بهيكل سكة DIN. عند تركيب لوحات الاتصال التسلسلي، تحقق دائمًا من استقرار البطاقة الاختيارية في الهيكل وإقفالها قبل تشغيل النظام.
تحذير بالغ الأهمية:
افصل جميع مصادر الطاقة الكهربائية عن مجموعة الحامل قبل محاولة تثبيت وحدة المعالجة المركزية أو إزالتها أو توصيل أسلاكها. قد يؤدي عدم فصل الطاقة عن اللوحة الخلفية بالكامل إلى تلف الأجهزة أو حدوث أعطال عابرة في المعالج الداخلي.
