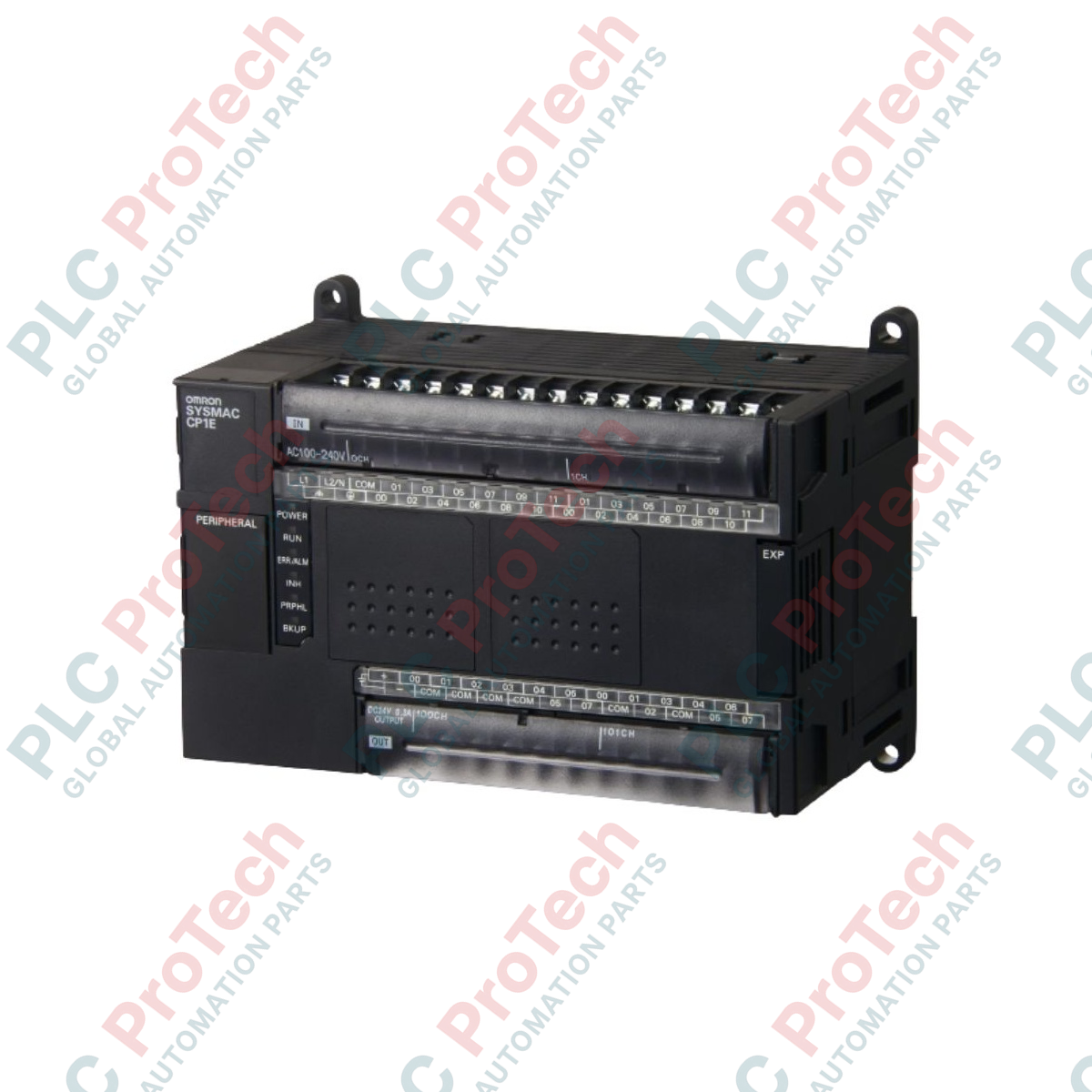

معالج PLC تطبيقي من سلسلة Omron CP1E-N40DR-A CP1E

نظرة عامة على الوظائف

يُعد CP1E-N40DR-A وحدة تحكم منطقية قابلة للبرمجة (PLC) مدمجة للغاية من النوع الشبكي، وقد صُممت لأتمتة صناعية عالية الأداء وفعالة من حيث التكلفة. وفي تطبيقات الهندسة القياسية، مثل ضخ المياه البلدية، ومناولة المواد عبر الناقلات، وأنظمة التدفئة والتهوية وتكييف الهواء التجارية، وآلات التغليف، تُعد استقرارية النظام واتصالات المجال أمرين حيويين لمنع التوقف غير المخطط له. يتميز هذا المعالج بمنفذي RS-232C وUSB مدمجين، مما يتيح التكامل السلس مع واجهات الإنسان والآلة (HMIs) ومحركات التردد المتغير (VFDs). وباستخدام خوارزميات محسّنة لتنفيذ المنطق، تتعامل وحدة المعالجة المركزية هذه مع تسلسلات التحكم الرقمية المعقدة بسرعة ودقة عاليتين.

البنية وطوبولوجيا الاتصالات

يستخدم المتحكم بنية أجهزة متكاملة تدمج 40 نقطة إدخال/إخراج محلية ضمن هيكل مدمج واحد. تتكون مرحلة الإدخال من 24 نقطة إدخال رقمية بجهد 24 فولت تيار مستمر، بما في ذلك 6 مداخل لعدادات عالية السرعة قادرة على معالجة تغذية راجعة من مشفرات دوارة متعددة المحاور حتى 100 كيلوهرتز. توفر كتلة الإخراج 16 مخرجًا مرحليًا كهروميكانيكيًا متينًا، مصممة لتبديل الملفات اللولبية الحثية الثقيلة وملفات الكونتاكتورات والمشغلات منخفضة القدرة مباشرةً دون مرحلات عزل خارجية. وبفضل تشغيله على نطاق واسع من 100 إلى 240 فولت تيار متردد، تولّد وحدة إمداد الطاقة الداخلية طاقة مستقرة بجهد 24 فولت تيار مستمر لأجهزة المجال الخارجية. وتدعم بنية وحدة المعالجة المركزية التوسعة بما يصل إلى ثلاث وحدات إدخال/إخراج من سلسلة CP1W، مما يتيح توسيع النظام بسرعة لتلبية احتياجات التطبيقات الصناعية المتنامية.

مواصفات المعدات

الأسئلة الشائعة حول الأجهزة

ما الفروقات الأساسية بين معالجات CP1E من النوع E والنوع N؟
يُعد طراز N-Type (مثل N40DR-A) الإصدار المتقدم "Application". وعلى خلاف الإصدار الأساسي E-Type، يتضمن طراز N-Type منفذ RS-232C مدمجًا، وساعة وقت حقيقي (RTC) مدمجة، وعدادات إدخال أعلى سرعة (تصل إلى 100 kHz بدلًا من 10 kHz)، كما يدعم لوحات ذاكرة أو اتصالات اختيارية للتوسعة المعيارية.

هل يمكن لوحدة PLC المحددة هذه تشغيل سلاسل نبضات عالية التردد لمحرك خطوة؟
لا. إن CP1E-N40DR-A مزوّد بمخارج مرحل كهروميكانيكية (التسمية "R")، ولها حدود ميكانيكية ولا يمكنها التبديل بسرعات عالية. للتحكم في إخراج نبضات عالية التردد (مثل تشغيل أنظمة المحركات المؤازرة أو محركات الخطوة)، يجب تحديد إصدار الخرج بالترانزستور، CP1E-N40DT-A أو CP1E-N40DT1-A.

كيف تحمي نقاط تلامس المرحل الداخلية من الارتفاعات المفاجئة الناتجة عن الأحمال الحثية ذات الجهد العالي؟
عند تبديل الأحمال الحثية الميدانية مثل الملفات اللولبية أو الموصلات، يجب تركيب كابتات زيادة جهد خارجية. بالنسبة إلى أحمال AC، صِل ممتص زيادة جهد بمقاومة-مكثف (RC) على التوازي مع الحمل. وبالنسبة إلى أحمال DC، صِل صمامًا ثنائيًا للتفريغ العكسي على التوازي مع الحمل لكبت ارتفاعات القوة الدافعة الكهربائية العكسية الحثية.

توجيهات التركيب والتوصيلات الميدانية

• تركيب سكة DIN والتأريض: ثبّت وحدة PLC بإحكام على سكة DIN قياسية مقاس 35 مم داخل حاوية صناعية محكمة الإغلاق. صِل سلك تأريض نحاسيًا مخصصًا بمقطع 2 مم مربع من طرف التأريض الوظيفي (FG) مباشرةً بقضيب تأريض الخزانة الرئيسية لحماية المعالج الدقيق من الضوضاء الكهرومغناطيسية.
• فصل الأحمال الحثية: مرّر جميع خطوط مستشعرات الإدخال ذات الجهد المستمر المنخفض عبر مجاري أسلاك مستقلة. حافظ على خلوص مادي لا يقل عن 300 مم عن كابلات مشغلات المحركات ذات الجهد المتردد العالي وأسلاك توزيع الطاقة الرئيسية لمنع التداخل الحثي على خطوط العداد عالي السرعة بتردد 100 kHz.
• الحماية من زيادة حمل مصدر الطاقة الخارجي: يوفر طرف خرج الخدمة الخارجي المدمج بجهد 24 VDC تيارًا أقصى قدره 300 mA. لا تُحمّل هذا الخرج بأجهزة استشعار عالية التيار أو مؤشرات خارجية. إذا تجاوز إجمالي استهلاك طاقة أجهزة الاستشعار الميدانية 300 mA، فركّب مصدر طاقة خارجيًا منفصلًا ومعزولًا بجهد 24 VDC.
• الخلوصات الحرارية: ركّب وحدة PLC في وضع أفقي تمامًا لتسهيل التبريد الهوائي بالحمل الحراري على النحو الأمثل. اترك فجوة خلوص لا تقل عن 50 مم أعلى هيكل PLC وأسفله لضمان بقاء درجات حرارة التشغيل المحيطة بالهيكل البلاستيكي أقل من 55 درجة مئوية عند الحمل الكامل.
