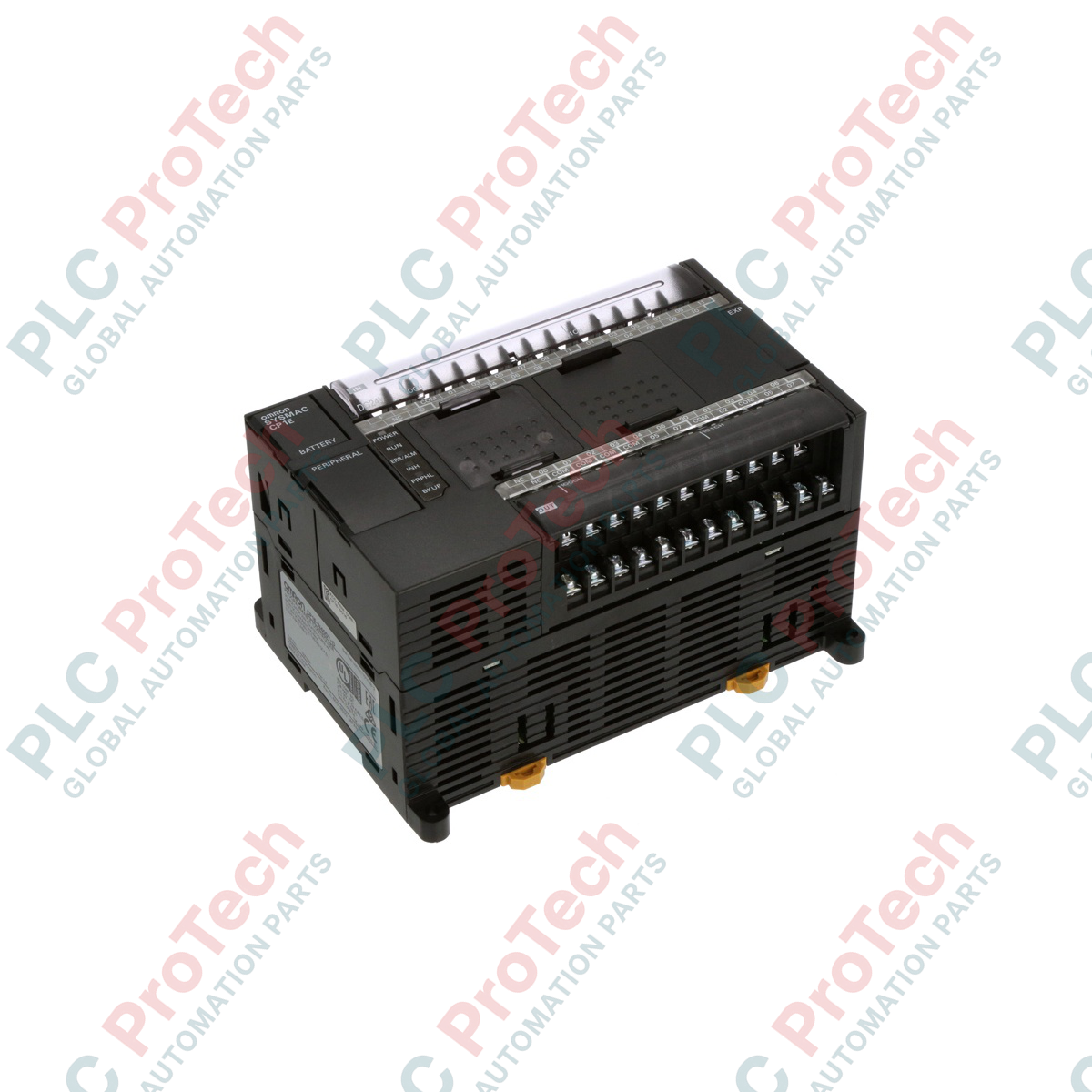

أومرون CP1E-N40DT-D وحدة تحكم مدمجة وحدة CPU من النوع N

نظرة عامة على المنتج

وحدة المعالجة المركزية Omron CP1E-N40DT-D (CP1EN40DTD) هي وحدة معالجة مركزية عالية الأداء من "طراز التطبيقات" (N-Type) ضمن سلسلة CP1E، مصممة خصيصًا للآلات التي تتطلب تحكمًا أكثر تعقيدًا من المنطق التسلسلي الأساسي. مع 24 مدخلًا رقميًا و16 مخرجًا ترانزستورًا (غاطسًا)، يوفر الطراز CP1E-N40DT-D قاعدة إدخال/إخراج قوية مكونة من 40 نقطة مناسبة للتعبئة عالية السرعة، والتوسيم الدقيق، وأنظمة النقل متعددة المحاور. يتميز هذا الطراز من النوع N بمنفذ RS-232C مدمج ووظائف نبضات عالية السرعة، مما يوفر للمهندسين منصة فعالة من حيث التكلفة للتطبيقات التي تتضمن اتصال PLC التسلسلي، وتكامل واجهة الآلة البشرية (HMI)، والتحكم الأساسي في الحركة.

التكوين الفني

يتم تشغيل CP1E-N40DT-D بجهد 24 فولت تيار مستمر ويتميز بمعالج عالي السرعة قادر على تنفيذ المنطق في 1.1 ميكروثانية. بصفته وحدة تحكم من النوع N، فهو أكثر قدرة بكثير من الطرز الأساسية من النوع E، ويتميز بذاكرة موسعة ومرونة اتصال محسّنة. يشتمل على منفذ USB طرفي مدمج للبرمجة ومنفذ RS-232C للاتصال التسلسلي.

الوحدة مزودة بـ 24 مدخلًا، منها 6 مدخلات عداد عالية السرعة (حتى 100 كيلو هرتز)، و16 مخرجًا ترانزستورًا، مع 2 يدعمان مخرجات نبضات عالية السرعة (حتى 100 كيلو هرتز). يسمح هذا التكوين للأجهزة بالتحكم في تحديد المواقع ثنائي المحور وردود فعل المشفر عالية الدقة. يعد نوع الإخراج "الغاطس" (NPN) هو المعيار في الأسواق الآسيوية وأمريكا الشمالية، حيث يقوم المتحكم المنطقي القابل للبرمجة (PLC) بتبديل الجانب السلبي (0 فولت) من الحمل.

المواصفات الفنية

الأسئلة الشائعة الفنية

س1: ما هو الفرق الأساسي بين طرازي CP1E-E وCP1E-N؟ج1: يتميز CP1E-N (بما في ذلك N40DT-D) بمنفذ RS-232C مدمج ويدعم لوحات تسلسلية اختيارية. كما يوفر ذاكرة برنامج أكبر وسرعات معالجة أسرع مقارنةً بطرز E-Type الأساسية، والتي تتميز بمنفذ USB فقط.

س2: كم عدد محاور الحركة التي يمكن لوحدة المعالجة المركزية هذه التحكم فيها؟ج2: تتميز بمخرجي نبضات مدمجين (100 كيلو هرتز)، مما يسمح لك بالتحكم في محورين مستقلين للحركة (على سبيل المثال، محركي متدرج أو محركي سيرفو) لمهام تحديد المواقع البسيطة X-Y.

س3: هل يمكنني إضافة المزيد من الإدخال/الإخراج إلى هذه الوحدة ذات الـ 40 نقطة؟ج3: نعم. يمكن توسيع سلسلة CP1E-N40 باستخدام وحدات التوسع CP1W. يمكنك إضافة ما يصل إلى 3 وحدات توسع، مما يسمح لك بدمج الإدخال/الإخراج التناظري، أو مدخلات مستشعر درجة الحرارة، أو نقاط رقمية إضافية حسب الحاجة.

دليل الهندسة والتركيب

• الأسلاك عالية السرعة: بالنسبة لمخرجات النبضات عالية السرعة 100 كيلو هرتز ومدخلات العداد، استخدم دائمًا كابلات مجدولة ومحمية. للحفاظ على سلامة الإشارة ومنع التداخل الكهرومغناطيسي (EMI) من التأثير على دقة تحديد المواقع، تأكد من تأريض الدرع عند طرف تأريض هيكل المتحكم المنطقي القابل للبرمجة (PLC) فقط.

• منطق الإخراج الغاطس: تذكر أن N40DT-D يستخدم منطق NPN الغاطس. يجب توصيل الطرف المشترك (COM) بالجانب السلبي من مصدر الطاقة الخاص بك، ويجب توصيل الحمل بين القضيب الموجب وطرف إخراج المتحكم المنطقي القابل للبرمجة (PLC).

• إعداد الاتصال التسلسلي: عند استخدام منفذ RS-232C لتوصيل واجهة الآلة البشرية (HMI) أو وحدة تحكم منطقية قابلة للبرمجة (PLC) أخرى، تأكد من ضبط مفاتيح DIP (الموجودة تحت غطاء المنفذ) بشكل صحيح إما لوضع "Host Link" أو "No-Protocol" لتتناسب مع متطلبات الاتصال الخاصة بك.

المزايا الهندسية

يعتبر CP1E-N40DT-D "نقطة تحول" هندسية لمصنعي الآلات الذين يحتاجون إلى التحكم في الحركة بسرعة 100 كيلو هرتز والاتصال التسلسلي دون تحمل التكلفة الأعلى لسلسلة CP1H أو CJ2. يوفر عرضه البالغ 150 مم كثافة عالية للإدخال/الإخراج على سكة DIN، بينما تبسط متطلبات الطاقة 24 فولت تيار مستمر قائمة المواد للآلات المخصصة للتصدير. علاوة على ذلك، فإن القدرة على استخدام كابلات USB القياسية للبرمجة تقلل بشكل كبير من عوائق الصيانة الميدانية، حيث لا توجد حاجة إلى كابلات خاصة لاستكشاف الأخطاء وإصلاحها.
