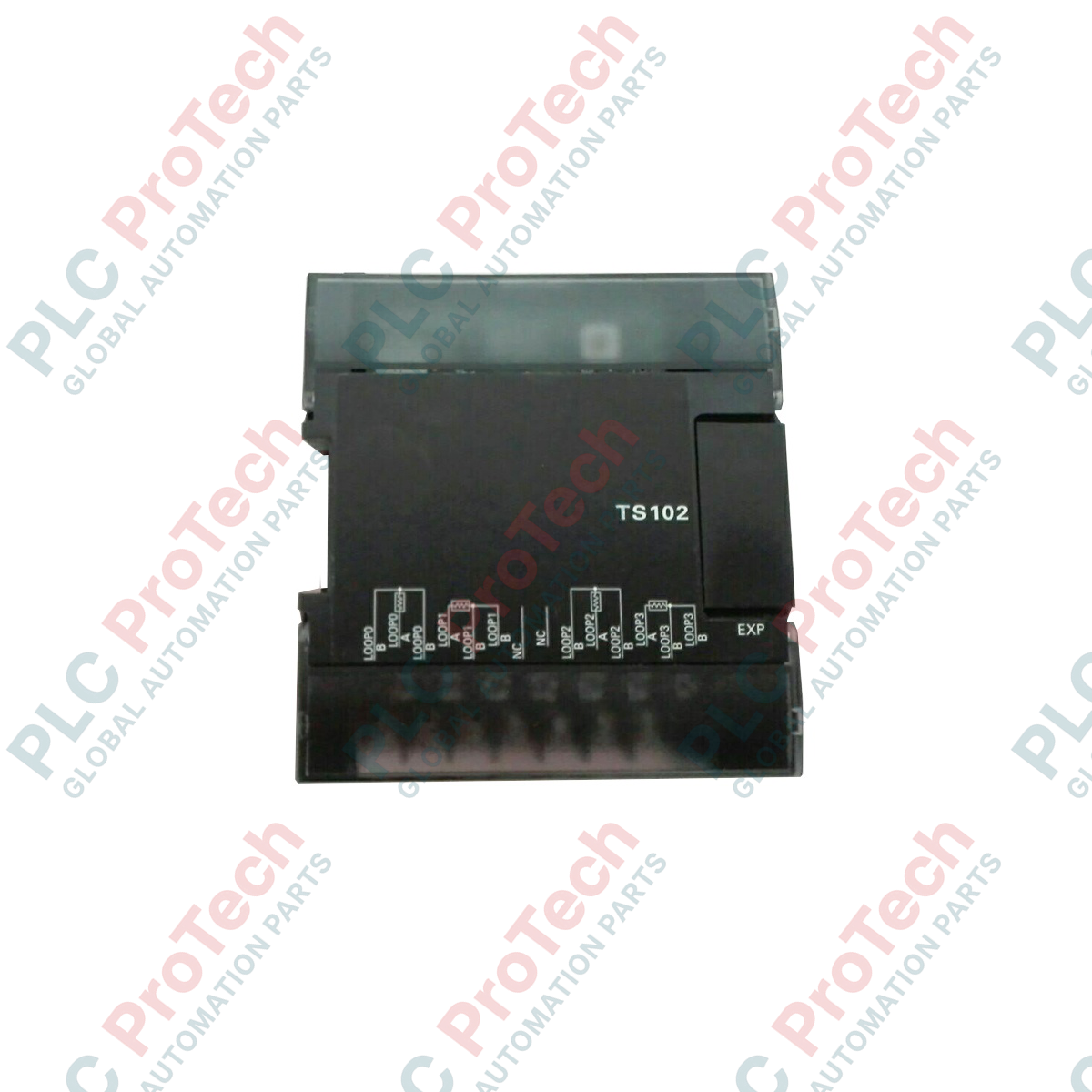

Omron CP1W-TS102 وحدة إدخال مستشعر درجة الحرارة من سلسلة CP1W

الوصف

إن Omron CP1W-TS102 هي وحدة توسعة مخصصة لإدخال مستشعرات درجة الحرارة، مصممة لمنصة وحدات التحكم المنطقية القابلة للبرمجة من سلسلة CP، بما في ذلك التوافق مع أنظمة PLC الدقيقة CP1E وCP1L وCP1H وCP2E. ويتمثل الغرض الأساسي لهذه الوحدة في اكتساب قيم درجات الحرارة التناظرية متعددة القنوات من العمليات الميدانية بدقة وتحويلها إلى سجلات بيانات رقمية عبر ناقل التوسعة الداخلي لوحدة PLC. تحتوي الوحدة على 4 قنوات مخصصة لإدخال درجات الحرارة التناظرية، ومهيأة تحديداً للتوصيل بمكاشف درجة الحرارة المقاومة Pt100 (RTD). وتستخدم مصفوفات تحويل تناظري إلى رقمي عالية الدقة بقدرة 12 بت لإخراج ملفات تعريف مستقرة وخطية لدرجات الحرارة مباشرةً إلى وحدة المعالجة المركزية، من دون الحاجة إلى مكيفات إشارات منفصلة. وتعمل هذه الوحدة كمكوّن أساسي للأتمتة في خطوط المعالجة الحرارية الصناعية، وآلات التعبئة والتغليف، ووحدات مراقبة المناخ التجارية.

الميزات

• وحدة عالية الكثافة لمراقبة درجة الحرارة مزودة بـ 4 مداخل مستقلة لمستشعرات RTD من نوع Pt100.
• إطار مدمج للتحويل التناظري إلى الرقمي بدقة 12 بت يضمن تتبعاً حرارياً موثوقاً.
• اقتران أصلي بالناقل الدقيق لدمج البيانات مباشرةً وبسلاسة مع كتل وحدات التحكم من سلسلة CP.
• آلية كتلة أطراف أمامية قابلة للإزالة لتبسيط مسارات الصيانة وتسريعها.
• حاوية هندسية معيارية مدمجة تحسّن استغلال المساحة داخل لوحات التحكم المكتظة.

التطبيقات

• أفران التسخين الصناعية متعددة المناطق، وأفران الأنفاق المستمرة، ومعدات التجفيف.
• قضبان اللحام في آلات التعبئة والتغليف، ودوائر التحكم الحراري لفكوك التشكيل، وأنظمة الغراء المصهور على الساخن.
• مناطق درجات الحرارة في قوالب حقن البلاستيك، والإدارة الحرارية لبراميل البثق.
• دوائر البسترة في معالجة الأغذية، وخطوط الخَبز التجارية، ومراقبة التخزين المبرد.
• عُقد التحكم في المراقبة البيئية، وأتمتة أنظمة التدفئة والتهوية وتكييف الهواء HVAC، ووحدات أبراج التبريد.

المواصفات الفنية

الأداء

ميكانيكية

إرشادات التركيب

• التوصيل البيني للناقل: تأكد من إيقاف تشغيل طاقة الوحدة الأساسية لوحدة المعالجة المركزية PLC الرئيسية تماماً قبل توصيل كابل التوسعة الجانبي. ادفع مشبك الكابل الشريطي المرن داخل مقبس الوحدة المجاورة حتى يُقفل بإحكام.
• تركيب على سكة DIN: ثبّت وحدة التوسعة أفقياً على مقطع سكة DIN قياسي بعرض 35 مم داخل حاوية اللوحة الفرعية للتحكم. استخدم مشابك ألواح النهاية القياسية لقفل النظام بإحكام في مكانه ومقاومة الاهتزازات التشغيلية.
• تدريع أسلاك المستشعر: استخدم دائمًا كابلات محمية عالية الجودة بثلاثة أسلاك لجميع مستشعرات Pt100 RTD المتصلة. صِل أغلفة تدريع الكابلات بشكل سليم بنقطة تأريض مشتركة في اللوحة للحد من ضوضاء التداخل الكهرومغناطيسي الخارجية عالية التردد.
• توجيه قنوات الإشارة: افصل كابلات إشارات مستشعرات RTD تمامًا عن كابلات توزيع طاقة التيار المتردد الثقيلة، أو خطوط محركات التشغيل، أو أسلاك الموصلات الحثية، لمنع الاقتران الكهروستاتيكي من التأثير سلبًا في التحويل بدقة 12 بت.
• إحكام ربط الأطراف مع التعويض: أحكم ربط مسامير واجهة كتلة الأطراف بطريقة منهجية، مع ضمان عزم موحد لتقليل تغيرات مقاومة التلامس بين الطرف والسلك، التي قد تؤدي إلى انحراف حسابات مقاومة RTD.

الأسئلة الشائعة

ما النوع المحدد من مستشعرات درجة الحرارة الذي تدعمه وحدة التوسعة هذه؟

صُممت الوحدة حصريًا للتوصيل بكاشفات درجة الحرارة المقاومة Pt100.

كم عدد قنوات المستشعر المستقلة المتاحة على الوحدة؟

توفر الوحدة إجمالي 4 قنوات إدخال تماثلية منفصلة لدرجة الحرارة.

ما دقة التحويل من تماثلي إلى رقمي الداخلية للمدخلات؟

تعالج قنوات الإدخال التغيرات الحرارية من خلال مصفوفة سجلات مدمجة بدقة رقمية تبلغ 12 بت.

هل يمكن استخدام هذه الوحدة لإخراج إشارة تحكم بتيار 4-20 mA إلى صمام تناسبي؟

لا، يتميز هذا الطراز المحدد بوجود 0 مخرج تماثلي ولا يتضمن إمكانات إخراج تيار أو جهد خطي.

مع أي منصات PLC من Omron تتوافق بطاقة التوسعة هذه بالكامل؟

وهي متوافقة مع وحدات التحكم الدقيقة القياسية من سلسلة CP، بما في ذلك سلاسل وحدات المعالجة المركزية CP1E وCP1L وCP1H وCP2E.

هل تتطلب الوحدة برنامجًا منفصلًا للتهيئة؟

لا، يتم الوصول إلى سجلات التهيئة وقيم تتبع درجة الحرارة مباشرةً باستخدام عناوين الذاكرة القياسية داخل CX-Programmer أو Sysmac Studio.

ما الأبعاد الخارجية الأساسية للهيكل؟

تبلغ أبعاد الوحدة 90 مم ارتفاعًا، و86 مم عرضًا، و50 مم عمقًا.

ما وزن هذه الوحدة لحسابات الوزن الميكانيكي للوحة التحكم؟

يبلغ الوزن الصافي غير المعبأ لوحدة أجهزة التوسعة المحددة هذه 250 غرامًا.

لماذا يُعد استخدام تكوين أسلاك ثلاثي أمرًا بالغ الأهمية لمجسات Pt100؟

يتيح إعداد الأسلاك الثلاثية لدوائر التحويل الداخلية حساب المقاومة الكهربائية الطبيعية الناتجة عن أطوال كابلات الحقل الطويلة وإلغائها تلقائيًا.

هل يمكنني توصيل كابل شريط التوسعة أو فصله أثناء تشغيل وحدة PLC بالطاقة؟

لا، اعزل دائمًا مصدر الطاقة الرئيسي للنظام وأوقف تشغيله قبل إضافة توصيلات ناقل التوسعة أو إزالتها أو صيانتها، لتجنب إتلاف الدوائر المنطقية.
