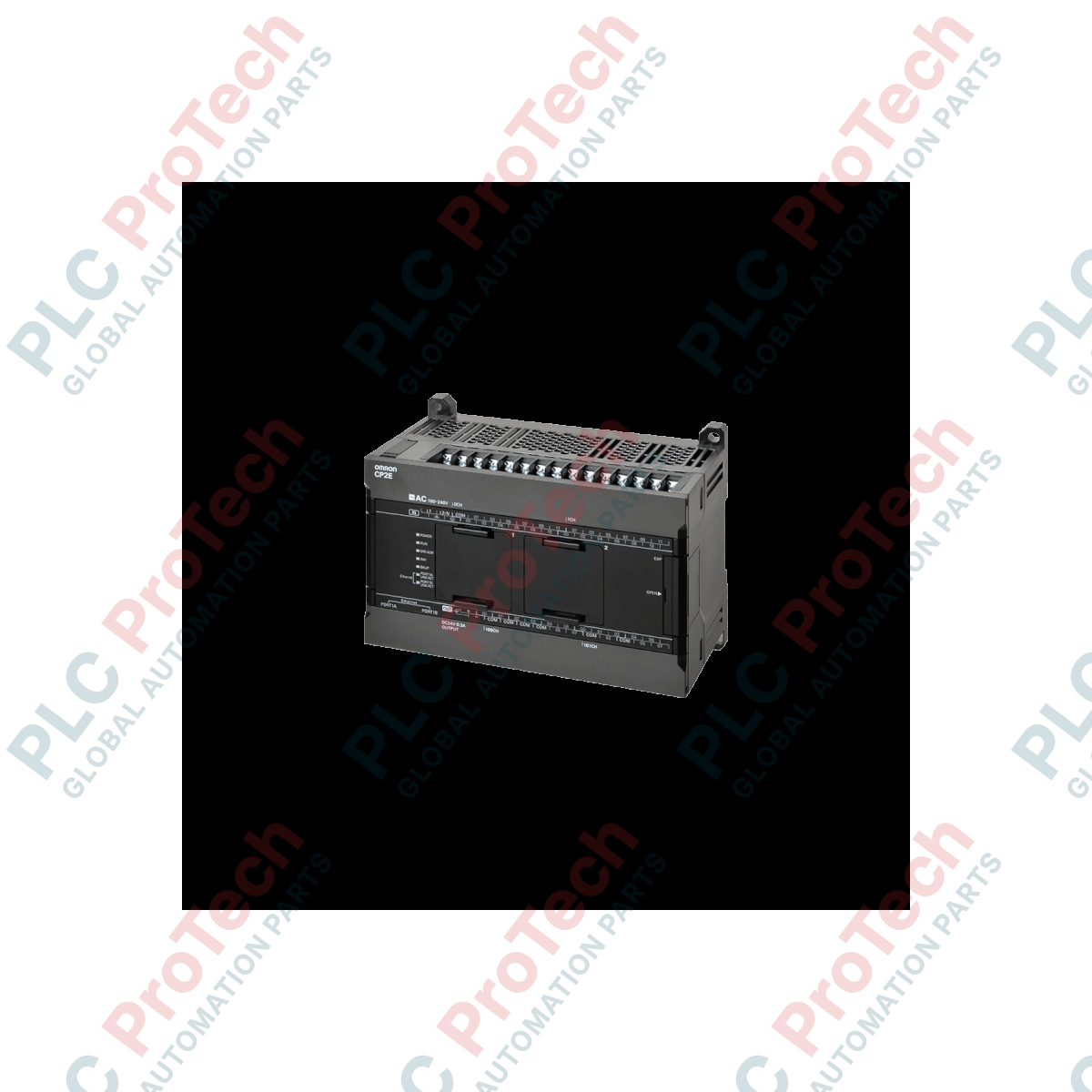

وحدة تحكم قابلة للبرمجة Omron CP2E-N40DR-D من سلسلة CP2E

الوصف

صُممت وحدة التحكم المنطقية القابلة للبرمجة Omron CP2E-N40DR-D لهندسات إنترنت الأشياء الصناعي (IIoT) الحديثة، وتعمل كوحدة معالجة مركزية عالية الكفاءة ومتصلة بالشبكة، ومصممة للآلات المدمجة وأنظمة الأتمتة الموزعة. ومن خلال دمج منفذي إيثرنت مدمجين مع إمكانات التبديل، تلغي وحدة التحكم هذه الحاجة إلى مفاتيح شبكة خارجية، مما يبسّط بنيات الخطوط ويقلل المساحة التي تشغلها الأجهزة. ويتميز المعالج بـ40 نقطة إدخال/إخراج رقمية مدمجة (تتكون من 24 مدخلًا و16 مخرج مرحل)، إلى جانب نظام نسخ احتياطي لا يتطلب صيانة ولا يعتمد على البطارية، مما يضمن التشغيل المستمر في بيئات التصنيع القاسية.

الميزات الرئيسية

• مفتاح إيثرنت مدمج: يسهّل منفذا RJ45 مزدوجان إنشاء شبكات إيثرنت متسلسلة مباشرة لروابط البيانات من نظير إلى نظير ومراقبة واجهة الإنسان والآلة.
• معالجة عالية السرعة: مزودة بمداخل عدادات عالية السرعة تصل إلى 100 كيلوهرتز لتحديد الموضع وقياس التردد بسرعة.
• تصميم لا يتطلب صيانة: تُنسخ ذاكرة البرنامج والبيانات القياسية احتياطيًا بأمان في ذاكرة فلاش، مما يزيل خطر تعطل البطارية.
• سعة إدخال/إخراج قابلة للتوسعة: تدعم فتحات لوحات اختيارية لإضافة اتصالات تسلسلية (RS-232C، RS-422A/485) أو وحدات تغذية راجعة تناظرية دون زيادة عرض الوحدة.

التطبيقات

• لوحات أجهزة الضخ ومعالجة المياه اللامركزية.
• شبكات السيور الناقلة وتنسيق آلات التغليف.
• أنظمة التدفئة والتهوية وتكييف الهواء، والغرف البيئية، ووحدات التحكم في أتمتة المباني.
• معدات متخصصة لمناولة المواد وفرزها.

المواصفات الفنية

الطرازات البديلة والتوافق

تحل وحدة تحكم الشبكة CP2E محل وحدات السلسلة CP1E-N القديمة مع الحفاظ على تباعد تركيب هيكلي مماثل. تجدر الإشارة إلى إمكانية ترحيل برامج المستخدم المكتوبة لوحدة CP1E إلى بنية CP2E باستخدام أدوات تحويل البرامج في CX-Programmer. ومع ذلك، فإن سرعات تنفيذ معالجة التعليمات في CP2E أعلى بكثير، وقد يتطلب ذلك إعادة التحقق من حلقات التوقيت الحرجة في الأجهزة وتسلسلات المقاطعة عالية السرعة أثناء التشغيل الأولي.

مشكلات التطبيق وملاحظات هندسية

عند استخدام مخارج المرحلات المدمجة مع الأحمال الحثية، مثل ملفات الموصلات أو الملفات اللولبية شديدة التحمل، يجب تركيب كابتات ارتفاع الجهد الخارجية مباشرة عبر أطراف الحمل (مرشحات CR لأحمال التيار المتردد وثنائيات لأحمال التيار المستمر). سيؤدي عدم كبت القوة الدافعة الكهربائية العكسية عالية الجهد إلى لحام نقاط التلامس أو حدوث أقواس كهربائية دقيقة، مما يقلل بشدة من العمر التشغيلي الكهربائي للمرحلات الميكانيكية المدمجة.

نصائح التشغيل الأولي والتوصيلات &

لتحسين موثوقية نقل البيانات في البيئات التي تتعرض لتداخل كهرومغناطيسي مرتفع، استخدم كابلات Ethernet مزدوجة التدريع من الفئة 5 أو أعلى. وصّل طرف التأريض الوظيفي لوحدة التحكم بمستوى تأريض مخصص للحد من الضوضاء (تأريض من الفئة D بمقاومة أقل من 100 أوم). تأكد من عدم تمرير أسلاك إشارات الإدخال في مجرى الأسلاك نفسه الذي يحتوي على خطوط طاقة تيار متردد عالية الجهد، لمنع اقتران الإشارة وظهور مشغلات إدخال خاطئة.
