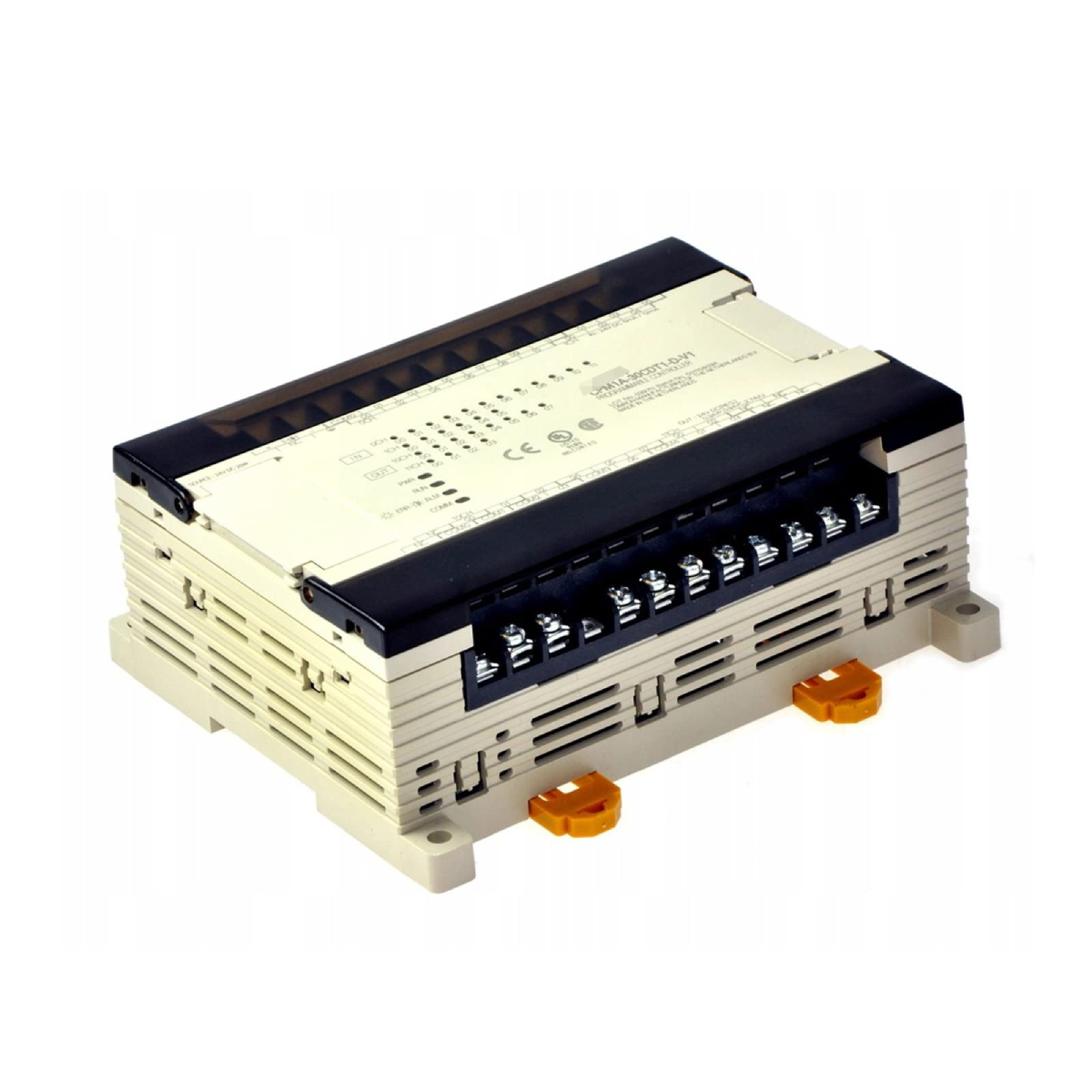

أومرون CPM1A-30CDT1-D-V1 وحدة تحكم نظام وحدة تحكم منطقية قابلة للبرمجة صغيرة الحجم

وحدة Omron CPM1A-30CDT1-D-V1 (CPM1A30CDT1DV1) هي وحدة تحكم منطقي قابلة للبرمجة (PLC) صغيرة متعددة الاستخدامات ومضغوطة، مصممة للتحكم عالي الكفاءة في الأتمتة صغيرة النطاق. كجزء من سلسلة CPM1A المعروفة، تُعد هذه الوحدة مثالية للتطبيقات مثل التحكم في السيور الناقلة، وآلات التعبئة والتغليف، وأنظمة المناولة البسيطة للمواد. تتميز الوحدة بـ 18 مدخلاً رقمياً و 12 مخرج ترانزستور، مما يمنح CPM1A-30CDT1-D-V1 كثافة إدخال/إخراج قوية تبلغ 30 نقطة في عامل شكل صغير. إن قدراتها المدمجة في العداد عالي السرعة ومخرج النبض تجعلها فعالة بشكل خاص لمهام تحديد المواقع الأساسية وحلقات التغذية الراجعة للمشفّر، مما يوفر حلاً فعالاً من حيث التكلفة لمصنعي الآلات الذين يتطلعون إلى الموازنة بين الأداء ومساحة الخزانة.

التكوين الفني

تم تحسين بنية CPM1A-30CDT1-D-V1 من أجل السرعة والنمطية. مع سرعة تنفيذ منطقية تصل إلى 0.72 ميكروثانية، فإنها تتعامل مع منطق التحكم المنفصل بدقة عالية. يشير التعيين "T1" إلى مخارج ترانزستور (نوع المصدر)، والتي تُستخدم عادةً في دوائر منطق PNP على الطراز الأوروبي حيث يوفر الخرج الجهد الموجب للحمل.

بالنسبة للأنظمة التي تتطلب نموًا مستقبليًا، تدعم هذه الوحدة ما يصل إلى 3 وحدات إدخال/إخراج توسيع، مما يسمح بتوسيع القاعدة ذات الـ 30 نقطة بشكل كبير. تتميز بسعة برنامج 2 كيلو كلمة و 1 كيلو كلمة من ذاكرة البيانات، وهو ما يكفي للمنطق التسلسلي المعقد. يمثل إصدار "V1" مراجعة محسنة للأجهزة، مما يوفر موثوقية واستقرارًا أفضل على السلسلة الأصلية. يتم توفير الطاقة عبر مدخل 24 VDC قياسي، مما يجعلها متوافقة مع معظم أنظمة توزيع الطاقة الصناعية.

المواصفات الفنية

الأسئلة الشائعة الفنية

س1: ما الفرق بين مخارج الترانزستور "المصدر" و "المصرف"؟

ج1: تستخدم CPM1A-30CDT1-D-V1 منطق "المصدر" (PNP). وهذا يعني أنه عندما يكون المخرج قيد التشغيل، فإنه يوصل الحمل بالطرف الموجب (V+). على النقيض من ذلك، يوصل منطق "المصرف" (NPN) الحمل بالطرف السالب (0V). قم دائمًا بمطابقة توصيلاتك الميدانية والمستشعرات مع مواصفات PNP/المصدر لهذه الوحدة.

س2: هل يمكنني استخدام هذا الـ PLC للتحكم البسيط في الحركة؟

ج2: نعم. مع مخرج النبض المدمج بتردد 2 كيلو هرتز ومدخل المشفّر بتردد 5 كيلو هرتز، فهو مناسب تمامًا لتحديد المواقع الأساسية، مثل التحكم في مشغل محرك متدرج أو مراقبة مشفّر دوار منخفض السرعة لتتبع السيور الناقلة.

س3: كم عدد وحدات التوسيع التي يمكنني إضافتها إلى القاعدة ذات الـ 30 نقطة؟

ج3: يمكنك إضافة 3 وحدات توسيع كحد أقصى. يمكن أن تكون هذه الوحدات إدخال/إخراج رقمي، أو إدخال/إخراج تناظري، أو وحدات مستشعرات درجة حرارة متخصصة، مما يسمح لوحدة CPM1A بالتعامل مع إشارات أكثر تنوعًا مع نمو متطلبات جهازك.

دليل الهندسة والتركيب

• الأسلاك والإنهاء: استخدم أطراف التوصيل ذات الأكمام على جميع الوصلات إلى أطراف التوصيل اللولبية. نظرًا للعمق الصغير البالغ 50 مم، تأكد من أن قنوات الأسلاك الخاصة بك تسمح بنصف قطر انحناء كافٍ لكابلات الطاقة والإدخال/الإخراج بجهد 24 فولت تيار مستمر لمنع الإجهاد الميكانيكي على أطراف الـ PLC.

• سلامة إشارة النبض: بالنسبة لمدخل المشفّر بتردد 5 كيلو هرتز، استخدم كابلات مجدولة محمية. قم بتأريض الدرع عند طرف الـ PLC فقط لمنع التداخل الكهرومغناطيسي (EMI) من إحداث "نبضات شبحية" قد تؤدي إلى أخطاء في تحديد المواقع في منطق برنامج الـ 2 كيلو كلمة.

• تبديد الحرارة: على الرغم من أن الـ PLC يستهلك طاقة قليلة، فلا تقم بتركيبه مباشرة فوق المكونات المولدة للحرارة مثل محركات التردد المتغير الكبيرة (VFDs) أو المقاومات الكهربائية. حافظ على مسافة خلوص لا تقل عن 20 مم فوق الوحدة وأسفلها للسماح بالحمل الحراري الطبيعي عبر فتحات التبريد.

المزايا الهندسية

تتميز وحدة CPM1A-30CDT1-D-V1 بطول عمرها وموثوقيتها "بالضبط وانسَ". تضمن سرعة التنفيذ البالغة 0.72 ميكروثانية أن الـ PLC يمكنه التعامل مع التغييرات عالية التردد في المدخلات دون فقدان أي دورة مسح. تعني قدرتها على التوسع المعياري أن مصنعي الآلات يمكنهم توحيد وحدة أساسية واحدة مع تخصيص عدد الإدخال/الإخراج لأنواع معينة من الآلات. علاوة على ذلك، توفر مخرجات نوع المصدر 24 فولت تيار مستمر وضع فشل أكثر أمانًا في العديد من المعايير الصناعية، حيث يؤدي القصر إلى الأرض عادةً إلى انفجار المصهر بدلاً من حالة تنشيط غير مقصودة.
