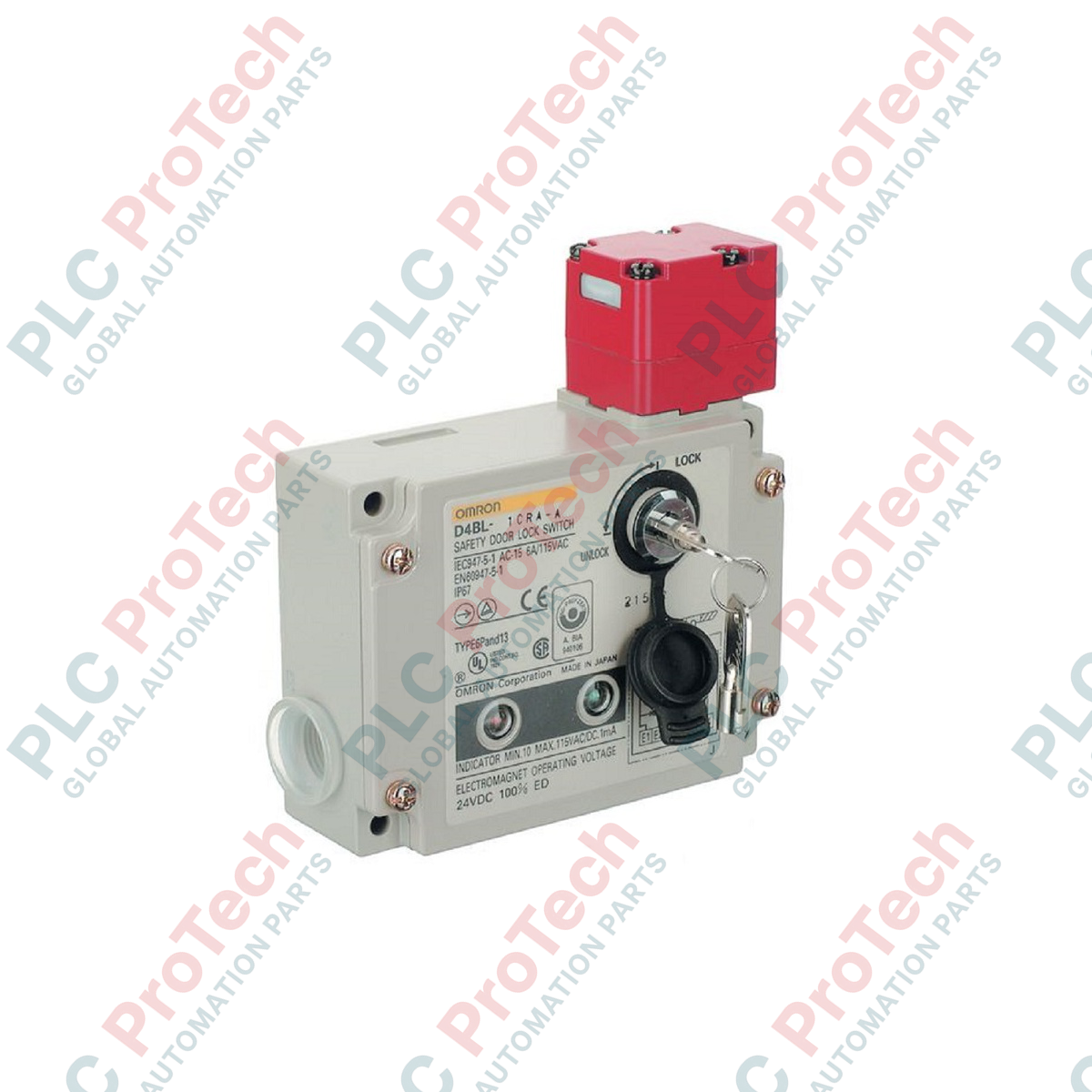

مفتاح أمان لباب مزود بقفل حماية من سلسلة D4BL من Omron، طراز D4BL-1CRA

SKU D4BL-1CRA

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: Omron

  • رقم المنتج: D4BL-1CRA

  • Country of origin:اليابان

  • نوع المنتج: مفاتيح أمان بقفل وقائي

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 800ج

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

صُمّم Omron D4BL-1CRA للتعشيق الميكانيكي المتين لحواجز الآلات الصناعية وأبواب الأمان، ويوفر احتواءً ماديًا شديد التحمل لمصادر الخطر إلى حين استيفاء شروط التشغيل الآمن. يتميز هذا الطراز بـقفل ميكانيكي عالي الأمان مع تحرير يُفعّل بملف لولبي بجهد 24 VDC، ما يضمن بقاء ألواح الوصول مقفلة حتى عند الانقطاع المفاجئ للطاقة. وبفضل هيكله المتين المصنوع من الألومنيوم المصبوب بالقالب وتصنيف الحماية البيئية IP67، صُمّم الجهاز ليعمل بموثوقية في ظروف المصانع الصعبة.

الميزات

  • كشف ثنائي القناة: مزوّد بمفتاح مستقل لكشف فتح/إغلاق الباب ونقاط تلامس لمفتاح مراقبة القفل، لتوفير تغذية راجعة كاملة لحلقة السلامة.
  • رأس قابل للضبط بأربعة أوضاع: يمكن تدوير اتجاه تركيب الرأس إلى أربعة أوضاع (يُشحن مع تثبيت جانبي أيمن) ليتناسب مع مختلف تصميمات الآلات.
  • قوة قفل عالية: قوة تثبيت ميكانيكية عالية للقفل، مصممة لمنع الدخول العرضي أو القسري عبر حاجز الحماية أثناء دورات تشغيل الآلات الخطرة.
  • هيكل من الألومنيوم المصبوب بالقالب: يوفر الهيكل المعدني شديد التحمل مقاومة ممتازة للصدمات والغسل بالمواد الكيميائية والتآكل المادي.
  • مداخل القنوات: يسهّل مدخلا القنوات PG13.5 توجيه أسلاك التحكم وأسلاك طاقة الملف اللولبي وفصلها.

التطبيقات

  • خلايا عمل الروبوتات وخطوط التجميع الآلية التي تتطلب دخولًا محكومًا.
  • الآلات الصناعية الثقيلة، بما في ذلك مكابس الختم، وأغلفة آلات CNC، ومعدات التعبئة والتغليف.
  • حواجز أمان للآلات ذات القصور الذاتي العالي، حيث تتطلب أوقات التوقف تأخير الدخول.

المواصفات الفنية

المعلمة قيمة المواصفة
الشركة المصنّعة Omron
رقم الطراز D4BL-1CRA
نوع المنتج مفتاح باب أمان بقفل حاجز الحماية
تصنيف التعشيق النوع 2 (EN ISO 14119)
مستوى الترميز ترميز منخفض المستوى (EN ISO 14119)
طريقة القفل قفل ميكانيكي / تحرير بملف لولبي 24 VDC
تهيئة المفتاح المدمج 1NC/1NO (بطيء التشغيل) + 1NC (بطيء التشغيل)
مخارج القنوات PG13.5 (نمط بمدخلي قنوات)
خيارات تركيب الرأس 4 اتجاهات قابلة للضبط (مثبّت على الجانب الأيمن عند الشحن)
المتانة الميكانيكية 1,000,000 عملية كحد أدنى
المتانة الكهربائية 500,000 عملية كحد أدنى (حمل مقاوم 10 A عند 250 VAC)
نطاق سرعة التشغيل من 0.05 إلى 0.5 m/s
الحد الأقصى لتردد التشغيل 30 عملية في الدقيقة
درجة الحماية IP67 (EN60947-5-1)
الوزن الصافي 0.8 kg
وزن الشحن 2.0 kg

التوصيلات والواجهات

تعيين نقاط التلامس نوع الإجراء تعيين الدائرة الوظيفية
كشف حالة فتح/إغلاق الباب 1NC / 1NO التحقق من دائرة السلامة وتغذية راجعة مساعدة لحالة وحدة التحكم المنطقية القابلة للبرمجة (PLC) غير المتعلقة بالسلامة
كشف مراقبة القفل 1NC مراقبة مباشرة لدائرة السلامة لحالة آلية القفل الفعلية
أطراف الملف اللولبي تشغيل الملف مدخل تحكم بجهد 24 VDC لتنشيط الملف وتحرير القفل الميكانيكي

رؤى هندسية تجريبية

نماذج بديلة والتوافق

تضم سلسلة D4BL طرازات بقفل ميكانيكي (مثل D4BL-1CRA هذا) وطرازات بقفل لولبي كهربائي. يعتمد تصميم القفل الميكانيكي على شدّ نابض داخلي لتأمين الحاجز، ويتطلب طاقة كهربائية (24 VDC) لتحريره؛ لذا فهو الخيار الأكثر أمانًا للأنظمة التي تستغرق فيها الآلة وقتًا طويلًا للتوقف. تأكد من مطابقة وحدات الاستبدال لهذا التصميم المادي، إذ إن الاستبدال بطراز ذي قفل لولبي كهربائي يغيّر منطق حالة العطل في نظام السلامة عند انقطاع الطاقة.

المشكلات المحتملة في التطبيق وملاحظات هندسية

لتجنب التعطل الميكانيكي المبكر، يجب أن يدخل مفتاح المشغّل بسلاسة في رأس المفتاح من دون انحشار رأسي أو أفقي. لا تستخدم مفتاح السلامة كمصدّ ميكانيكي للباب أو البوابة؛ بل يجب تركيب مصدّات صلبة منفصلة لامتصاص صدمة إغلاق الباب. احتفظ بمفتاح التحرير الإضافي في مكان آمن لا يمكن الوصول إليه إلا لموظفي الصيانة المخولين، إذ إن استخدامه يتجاوز جميع وظائف قفل السلامة.

نصائح التشغيل الأولي والتوصيلات

عند توصيل القنوات PG13.5، استخدم وصلات قنوات محكمة ضد السوائل ومتوافقة معها للحفاظ على تصنيف IP67. تحقق من ربط براغي الأطراف بعزم الدوران المحدد من الشركة المصنّعة للمعدات الأصلية لتجنب ارتخاء التوصيلات في ظروف الاهتزاز الشديد. تحقق من أن مرحلات تقييم حلقة السلامة أو وحدات التحكم المنطقية القابلة للبرمجة الخاصة بالسلامة تراقب القناتين للكشف بنجاح عن أي أعطال محتملة في قناة واحدة أو دوائر قصر.

إرشادات التركيب

تحذير سلامة بالغ الأهمية افصل جميع مصادر الطاقة الكهربائية عن مفتاح السلامة وآلية المشغّل ودوائر التحكم في الآلة قبل بدء التركيب أو المحاذاة الفعلية أو التوصيلات الداخلية. يجب تطبيق إجراءات القفل ووضع البطاقات التحذيرية بصرامة. يجب تبديد المخاطر الحركية المتبقية بالكامل قبل الاختبار.
  1. 1
    تركيب الهيكل الرئيسي: ثبّت هيكل المفتاح بإحكام على الإطار الصلب الثابت للآلة باستخدام براغي M5. تأكد من استواء سطح التركيب لتجنب التشوه الميكانيكي للغلاف.
  2. 2
    محاذاة مفتاح المشغّل: ثبّت مفتاح المشغّل المطابق (يُباع منفصلًا) على الباب المتحرك أو الحاجز. حاذِ زاوية دخول المفتاح ضمن حدود التفاوت المحددة لتجنب التآكل الميكانيكي عند مدخل رأس المفتاح.
  3. 3
    ضبط اتجاه الرأس: عند الحاجة، أزل براغي الرأس الأربعة، وأدر الرأس إلى اتجاه التركيب المطلوب (الأمام أو الخلف أو اليسار أو اليمين)، ثم أعد تثبيت البراغي بإحكام.
  4. 4
    توصيل القنوات والأسلاك: مرّر كابلات السلامة متعددة النوى عبر فتحات القنوات PG13.5. استخدم أطراف كبس معزولة لنهايات الأسلاك، واربط جميع أطراف التوصيل الداخلية بعزم الدوران المحدد، وأحكم ربط براغي الغطاء يدويًا للحفاظ على إحكام العزل البيئي.

FAQ

ما الفرق بين القفل الميكانيكي والقفل اللولبي في وحدات D4BL؟

تستخدم وحدات القفل الميكانيكي مثل D4BL-1CRA قوة الزنبرك لقفل الواقي تلقائيًا عند إغلاقه، وتتطلب إمداد اللولب بالطاقة لتحريره. أما وحدات القفل اللولبي فتتطلب إمداد اللولب بالطاقة لقفل الواقي، ما يعني أنها ستُفتح عند انقطاع التيار الكهربائي بالكامل.

ما حجم فتحات القنوات المتاحة في D4BL-1CRA؟

هذا الطراز مزود بمخرجين للقنوات بحجم PG13.5، لتسهيل الفصل المنظم بين كابلات دائرة السلامة وكابلات طاقة اللولب.

هل يمكنني ضبط اتجاه رأس مفتاح السلامة هذا؟

نعم. يمكن تدوير رأس المفتاح للسماح بدخول المشغّل من أربعة اتجاهات مختلفة. ويُضبط المصنع الطراز افتراضيًا للتركيب من الجهة اليمنى.

هل يحتوي D4BL-1CRA على مؤشر LED مدمج؟

لا، لا يتضمن هذا الطراز مؤشر تشغيل مدمجًا. وتُعالَج جميع معلومات التشخيص عبر نقاط تلامس السلامة المادية.
