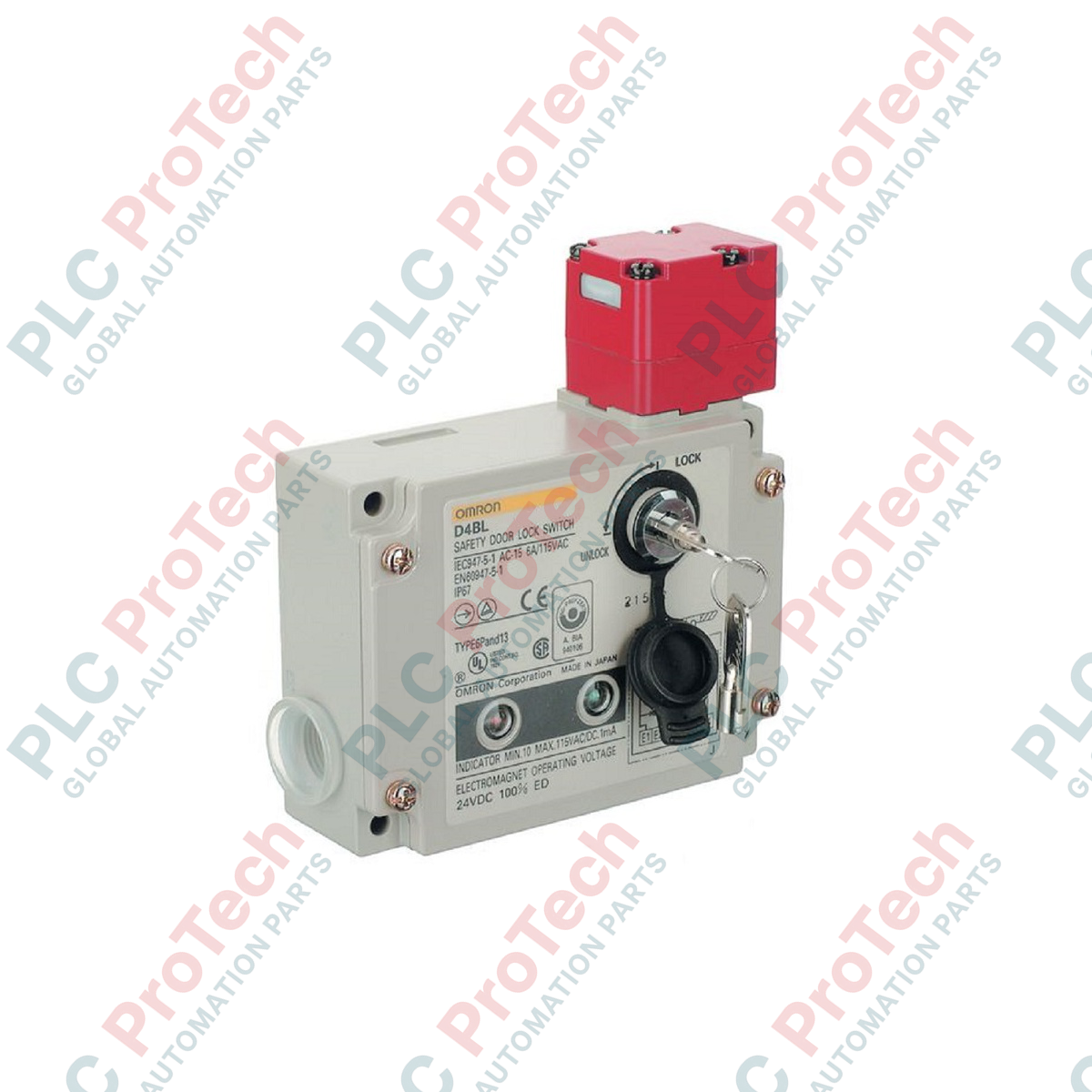

مفتاح أمان لقفل واقي الباب Omron D4BL-2CRA

الوصف

صُمّم Omron D4BL-2CRA لتأمين بوابات الوصول الصناعية الثقيلة وحواجز الآلات الخطرة، وهو مفتاح تعشيق أمان صناعي مزوّد بقفل ميكانيكي متين وآلية تحرير بملف لولبي بجهد 24 فولت تيار مستمر. وصُمم وفقًا لمعايير السلامة الدولية الصارمة، ويتميز بتهيئة ثنائية القناة للتوصيل ومخارج متعددة لنقاط التلامس لضمان مراقبة موثوقة للأبواب وتكامل شامل مع أنظمة السلامة.

يعمل هذا المفتاح كجهاز تعشيق من النوع 2 وفقًا للمعيار EN ISO 14119، ويستخدم تصميم مفتاح مشغّل منخفض الترميز. ولمنع الاحتجاز أو التعذر العرضي للخروج أثناء انقطاع الطاقة، دُمج مفتاح تحرير مساعد مباشرةً في الهيكل المتين، مما يتيح التحرير اليدوي بواسطة موظفي الصيانة المصرّح لهم. يحقق هيكله الميكانيكي القوي تصنيف IP67، بما يضمن تشغيلًا موثوقًا في البيئات القاسية الملوثة بالغبار والحطام ورذاذ الماء منخفض الضغط.

الميزات

• قفل ميكانيكي آمن عند الفشل: يستخدم مبدأ قفل ميكانيكيًا فعليًا يثبت مفتاح المشغّل عند إدخاله، ولا يحرره إلا تنشيط الملف اللولبي بجهد 24 فولت تيار مستمر.
• خرج متعدد نقاط التلامس: مزوّد بنقاط تلامس 1NC/1NO لاكتشاف فتح/إغلاق الباب، إلى جانب نقطة تلامس مخصصة لمفتاح مراقبة القفل 1NC، وتعمل جميعها بآليات تشغيل بطيئة.
• توجيه الرأس المرن: تتيح آلية الرأس القابلة للضبط ما يصل إلى أربعة اتجاهات تركيب مختلفة، مما يحسّن خيارات المحاذاة أثناء نشر النظام.
• التجاوز المساعد: يتيح مفتاح التحرير المساعد المدمج فتح القفل يدويًا لأغراض الصيانة أو التجاوز في حالات الطوارئ.
• منافذ قنوات التوصيل G1/2: يسهّل هيكل الإدخال ثنائي القناة تخطيطات الأسلاك وفصل خطوط الطاقة عن إشارات التحكم.

التطبيقات

• خطوط تجميع السيارات: تؤمّن حواجز الخلايا الروبوتية حيث يجب منع الدخول حتى تتوقف الدورات الآلية تمامًا.
• مراكز التشغيل الآلي: تُثبّت على بوابات الأمان لآلات التفريز والخراطة والطحن CNC عالية السرعة لمنع الوصول أثناء تباطؤ عمود الدوران.
• مناطق التغليف وترصيف المنصات: تمنع المشغلين من دخول مسارات الناقلات المتحركة الخطرة ومناطق الربط الآلية.
• الخلاطات الصناعية الثقيلة: تضمن بقاء أبواب تحميل المواد مقفلة حتى التحقق من توقف ريش الخلط تمامًا.

المواصفات الفنية

رؤى هندسية تجريبية

الطرازات البديلة والتوافق

إن D4BL-2CRA إصدار بقفل ميكانيكي وتحرير بملف لولبي، ما يعني أنه يعتمد على قوة النابض لقفل البوابة وعلى طاقة 24 VDC لتحريرها. في التطبيقات التي يكون فيها الخروج الفوري عند انقطاع الطاقة مطلبًا للسلامة، تُفضّل طرازات القفل الميكانيكي بشدة لأنها تبقى مقفلة ماديًا ما لم تُتجاوز باستخدام مفتاح التجاوز الميكانيكي. ويختلف ذلك عن طرازات القفل بالملف اللولبي (مثل D4BL-2GRA) التي تُفتح فورًا عند فقدان الطاقة، وهو سلوك قد يكون خطرًا في العمليات ذات أزمنة التوقف الطويلة.

مشكلات التطبيق وملاحظات هندسية

أثناء دمج النظام، تأكد من عدم إبقاء ملف اللولب ممغنطًا باستمرار لفترات طويلة تتجاوز معايير التصميم، لأن التنشيط المستمر سيسبب إجهادًا حراريًا. استخدم منطق PLC لإرسال نبضة إلى ملف التحرير فقط بعد تحقق الآلة من الوصول إلى سرعة صفرية، ثم أوقف إشارة التنشيط بمجرد تأكيد حالة فتح البوابة.

نصائح التشغيل والتوصيل

يُعد عدم محاذاة المشغّل ميكانيكيًا السبب الرئيسي لتعطل المفتاح مبكرًا. عند التركيب، تأكد من تثبيت مصدّات أبواب مادية على البوابة الميكانيكية. يجب عدم استخدام مفتاح الأمان مطلقًا كمصد ميكانيكي؛ إذ ستؤدي قوى الاصطدام إلى تشويه رأس إدخال المفتاح، مما يسبب تعطل نقاط تلامس مراقبة القفل. يجب إحكام توصيلات المواسير باستخدام مداخل كابلات مناسبة للحفاظ على سلامة الحماية بدرجة IP67.

إرشادات التركيب
