الشركة المصنعة: Omron
رقم المنتج: E3Z-LL81
Country of origin:اليابان
نوع المنتج: حساسات كهروضوئية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1000ج
Dimensions: 150 × 100 × 50 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

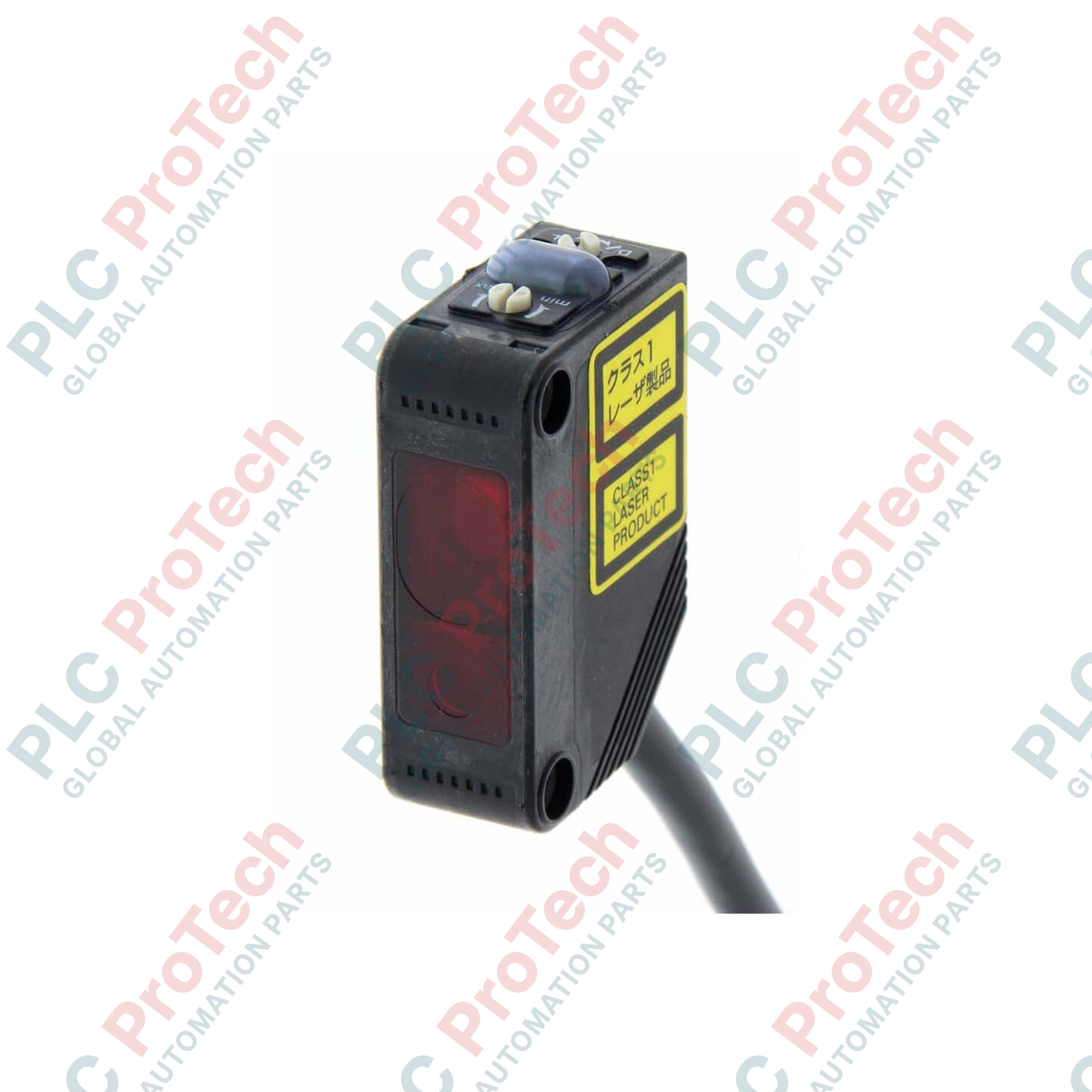

يوفّر مستشعر Omron E3Z-LL81 الكهروضوئي كبتًا دقيقًا وقابلًا لضبط المسافة للخلفية (BGS) في إعدادات تحديد المواضع المعقدة، ويستخدم صمامًا ثنائيًا ليزريًا أحمر عالي الدقة من الفئة 1 لتحقيق كشف للأهداف على مستوى المليمتر. صُمم هذا المستشعر لتجاهل الأجسام الموجودة في الخلفية بعد حد القطع المحدد، ما يوفّر كشفًا موثوقًا للغاية للأجسام بصرف النظر عن لون الهدف أو لمعانه أو زاويته. وبفضل قطر البقعة فائق التركيز البالغ 0.5 مم على مسافة 300 مم، يُعد الجهاز مثاليًا للتحقق من المكونات الإلكترونية، وكشف الأجزاء الصغيرة، وآلات التغليف الآلية عالية السرعة.
| المعلمة | المواصفات |
|---|---|
| الشركة المصنّعة | Omron |
| رقم الطراز | E3Z-LL81 |
| طريقة الاستشعار | قابلة لضبط المسافة (طُرز BGS) |
| مسافة الاستشعار (الورق الأبيض) | من 20 إلى 300 مم (هدف مقاسه 100 × 100 مم) |
| مسافة الاستشعار (الورق الأسود) | من 20 إلى 160 مم (هدف مقاسه 100 × 100 مم) |
| نطاق مسافة الضبط (الورق الأبيض) | من 40 إلى 300 مم |
| نطاق مسافة الضبط (الورق الأسود) | من 40 إلى 160 مم |
| مصدر الضوء (الطول الموجي) | صمام ثنائي ليزري أحمر (655 نانومتر)، الفئة 1 وفق JIS، الفئة 1 وفق IEC، الفئة 2 وفق FDA |
| قطر البقعة (قيمة مرجعية) | قطر 0.5 مم على مسافة 300 مم |
| جهد مصدر الطاقة | من 12 إلى 24 فولت تيار مستمر ±10%، التموج (من قمة إلى قمة): بحد أقصى 10% |
| استهلاك التيار | بحد أقصى 30 مللي أمبير |
| خرج التحكم | جامع مفتوح PNP، بحد أقصى 26.4 فولت تيار مستمر، وبحد أقصى لتيار الحمل 100 مللي أمبير |
| وزن الشحن (محسوب) | 1.00 كجم (يشمل تغليف المصنع الواقي) |
| أبعاد العبوة (محسوبة) | 150 × 100 × 50 مم |
| لون الأسلاك | الوظيفة / التعيين |
|---|---|
| بني | مصدر الطاقة (+V، من 12 إلى 24 فولت تيار مستمر) |
| أزرق | مصدر الطاقة (0V / GND) |
| أسود | خرج التحكم (مجمع مفتوح PNP) |
| وردي | دخل التحكم (اختيار التشغيل عند الإضاءة / التشغيل عند الإظلام) |
يتميز E3Z-LL81 بخرج مجمع مفتوح PNP. إذا كان نظام التحكم لديك يتطلب تهيئة NPN، فاستخدم الطراز البديل E3Z-LL61. أبعاد التركيب ونطاقات الاستشعار متطابقة في كلا الطرازين، مما يتيح استبدالهما ماديًا مباشرةً أثناء دمج النظام أو تعديل المنطق.
عند نشر المستشعر في بيئات تحتوي على معادن شديدة الانعكاس أو خلفيات عاكسة تقع بالقرب من مجال الاستشعار، قد يتجاوز انعكاس الخلفية حد BGS. ولمواجهة هذا الارتداد البصري، ركّب المستشعر بزاوية من 5 إلى 10 درجات بالنسبة إلى سطح الهدف. تجنب وضع المستشعر تحت أشعة الشمس المباشرة أو مواجهته لمصادر ضوء التفريغ القوية عالية التردد، إذ قد تعطل دائرة المستقبل.
لتهيئة وضع خرج المستشعر، استخدم سلك التحكم الوردي المدمج. يؤدي توصيل السلك الوردي بالسلك البني (+V) إلى تهيئة المستشعر للتشغيل عند الإظلام، بينما يؤدي توصيله بالسلك الأزرق (0V) أو تركه مفتوحًا إلى تهيئته للتشغيل عند الإضاءة. تحقق من حدود التيار قبل الإنهاء لمنع تلف الترانزستور الداخلي PNP بسبب زيادة التيار.
افصل جميع مصادر توزيع الطاقة قبل إجراء التوصيلات الكهربائية أو التعديلات الميكانيكية. لا تنظر مباشرةً إلى عدسة مرسل الليزر أثناء تشغيل المستشعر، إذ قد يؤدي التعرض المباشر لليزر إلى تهيج العين أو تلف بصري.
ثبّت المستشعر بإحكام باستخدام حامل Omron متوافق على شكل L أو بتثبيته مباشرةً على إطار الآلة، مع التأكد من خلو المسار البصري إلى الهدف من العوائق المادية.
صِل المستشعر وفقًا للمخطط الكهربائي. تأكد من توصيل السلك الوردي بالجهد المناسب (+V أو 0V) لتحديد وضع التشغيل المطلوب (التشغيل عند الإضاءة أو التشغيل عند الإظلام).
طبّق طاقة بجهد 12 إلى 24 فولت تيار مستمر، وتحقق من بقاء مؤشر الاستقرار الأخضر مضاءً في ظروف عدم الاستشعار، مما يدل على توفر هامش إشارة سليم.
ضع الجسم المستهدف عند أقصى مسافة كشف مطلوبة، واضبط برغي ضبط المسافة متعدد اللفات المدمج حتى يضيء مؤشر التشغيل البرتقالي.
