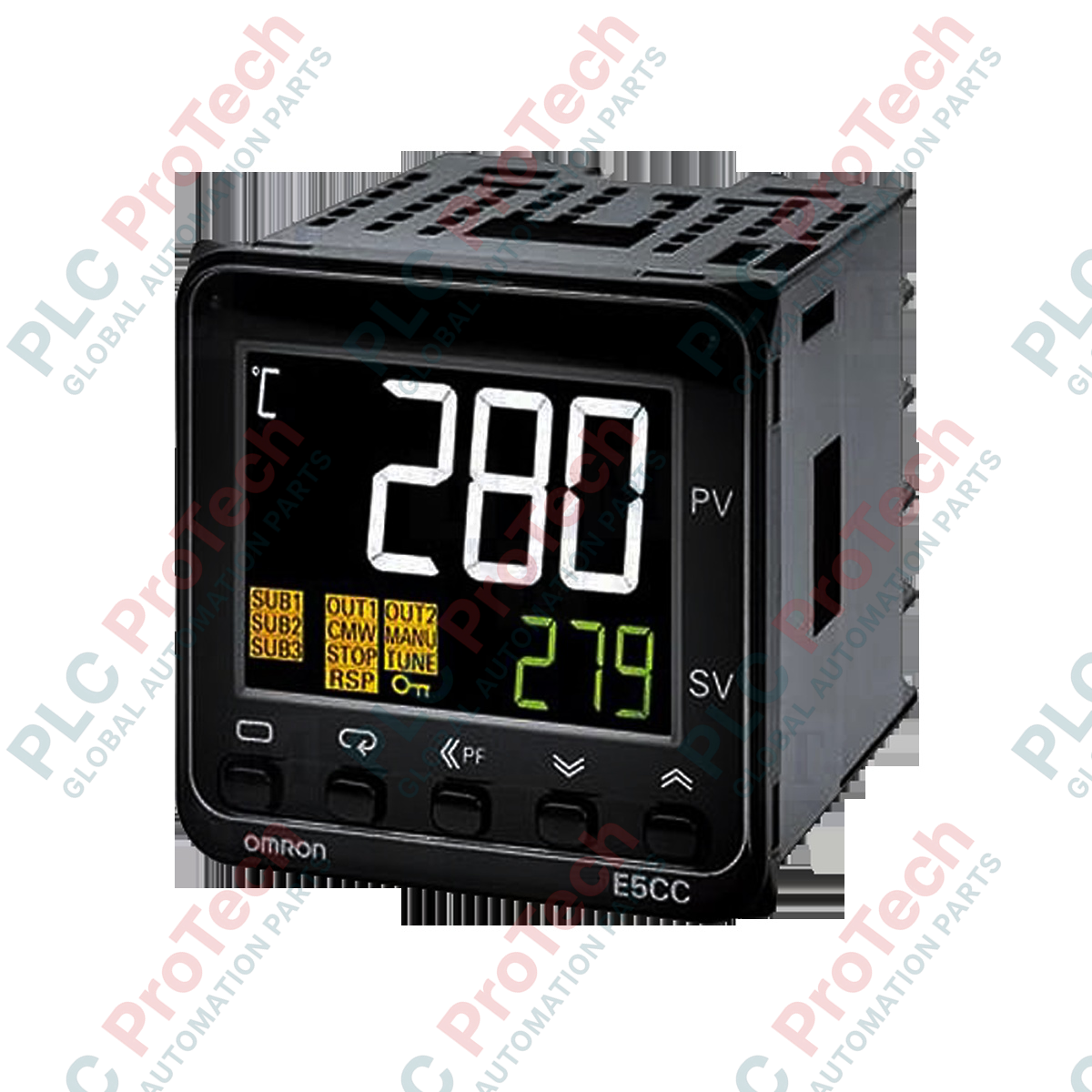

تعتمد حلقات العمليات التي تتطلب حدودًا حرارية صارمة على وحدة التحكم في درجة الحرارة Omron E5CC-RX3DSM-003 لإدارة المقاطع الحرارية الحرجة بأقل خطأ تتبع. تتميز وحدة التحكم الرقمية المدمجة هذه، بمقاس 48 × 48 مم، بشاشة LCD بيضاء عالية التباين تعزز وضوح الرؤية من زوايا مشاهدة أوسع وفي البيئات منخفضة الإضاءة. وبفضل تقنية خوارزمية التحكم 2-PID، تعمل الوحدة على كبح التجاوز مع الحفاظ على أوقات استجابة فائقة السرعة لاضطرابات النظام. وهي تدعم مداخل المستشعرات الشاملة، واتصالات RS-485 التسلسلية المدمجة، وميزات التشخيص المتقدمة لأنظمة التسخين ثلاثية الطور، ما يجعلها مكوّنًا متينًا وقليل الصيانة في لوحات التحكم عالية الاعتمادية.
| الشركة المصنّعة | Omron |
| رقم الطراز | E5CC-RX3DSM-003 |
| السلسلة | سلسلة E5CC (48 × 48 مم) |
| جهد التغذية | 24 VAC (50/60 Hz) / 24 VDC |
| استهلاك الطاقة | بحد أقصى 3.1 VA (عند 24 VAC) / بحد أقصى 1.6 W (عند 24 VDC) |
| خرج التحكم 1 | مرحل (SPST-NO، 250 VAC، حمل مقاوم 3 A) |
| المخارج المساعدة | 3 مرحلات (SPST-NO، 250 VAC، تيار مقاوم 2 A، طرف مشترك واحد) |
| نوع المدخل | مدخل شامل (مزدوج حراري أو RTD أو جهد أو تيار) |
| وظائف التشخيص | إنذارا احتراق السخان (HB) وقصر السخان (HS) للسخانات ثلاثية الطور |
| منفذ الاتصال | RS-485 (ثنائي الأسلاك، نصف مزدوج) |
| نوع الأطراف | كتلة أطراف لولبية مزودة بغطاء واقٍ لحماية الأصابع |
| درجة حرارة التشغيل المحيطة | -10 إلى 55 درجة مئوية (من دون تكاثف أو تكوّن جليد) |
| وزن الشحن (محسوب) | 1.00 كجم |
يُرجى ملاحظة أن E5CC-RX3DSM-003 يعمل حصريًا بمصادر طاقة منخفضة الجهد 24 VAC/DC. يؤدي توحيد اللوحات باستخدام هذا الطراز إلى منع التعرض غير المقصود لجهد الخط العالي في دوائر التشخيص. ولا يمكن استبداله مباشرةً بالطراز ذي الجهد 100-240 VAC (E5CC-RX3ASM-003) من دون توصيل مصدر طاقة مخصص بجهد 24 فولت إلى الوحدة. تحقّق من مخطط التحكم لتأكيد معدلات جهد التغذية المحلية قبل الاستبدال.
لتشخيص احتراق السخان ثلاثي الطور، يجب توصيل محولات التيار (عادةً Omron E54-CT1 أو E54-CT3) بشكل صحيح بالطرفين 25/26 و27/28. قد تسبب الضوضاء الكهربائية العالية الناتجة عن محركات التردد المتغير أو المرحلات ذات الحالة الصلبة (SSRs) القريبة تداخلاً في خطوط الحساس. يُنصح بشدة ببرمجة المرشح الرقمي الداخلي (المعلمة INF) للحد من تذبذب الإشارة في اللوحات ذات الضوضاء الكهربائية العالية.
عند إعداد الاتصال التسلسلي RS-485، تحقّق من تطابق معدل نقل البيانات وطول البيانات وبتات التوقف والتكافؤ في وحدة التحكم مع معلمات PLC أو البوابة المتصلة من جهة المصدر. إذا كانت وحدة التحكم موجودة في الطرف الفعلي لشبكة التوصيل المتسلسل، فيجب تركيب مقاومة إنهاء بقدرة 120 أوم بين الطرفين 29 و30 لتثبيت نقل البيانات وتقليل انعكاسات الإشارة.
اعزل واقفل جميع مصادر الكهرباء التي تغذي اللوحة وأحمال السخان قبل بدء التركيب أو الصيانة. تحقّق من الغياب التام للجهد بين جميع الأطراف باستخدام مقياس جهد مُعاير. لا توصل أبدًا مصدر التيار المتردد 110/220 VAC بأطراف دخل 24 VAC/DC، لأن ذلك سيؤدي إلى تلف فوري للمكونات الداخلية.
جهّز فتحة قياسية في اللوحة بمقاس 1/16 DIN، بأبعاد 45.0 مم × 45.0 مم (سماحية +0.6 مم).
مرّر وحدة التحكم في درجة الحرارة عبر الفتحة من جهة اللوحة الأمامية، مع التأكد من استقرار حشية منع تسرب الماء في موضعها الصحيح.
ادفع محول التثبيت من الجزء الخلفي للوحة حتى يثبت هيكل وحدة التحكم بإحكام بمحاذاة اللوح المعدني.
قم بإنهاء أطراف البراغي باستخدام أطراف كبس معزولة. أحكم ربط البراغي بعزم اسمي يتراوح بين 0.43 و0.58 N-m.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Omron
رقم المنتج: E5CC-RX3DSM-003
Country of origin:اليابان
نوع المنتج: وحدات التحكم في درجة الحرارة
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا
