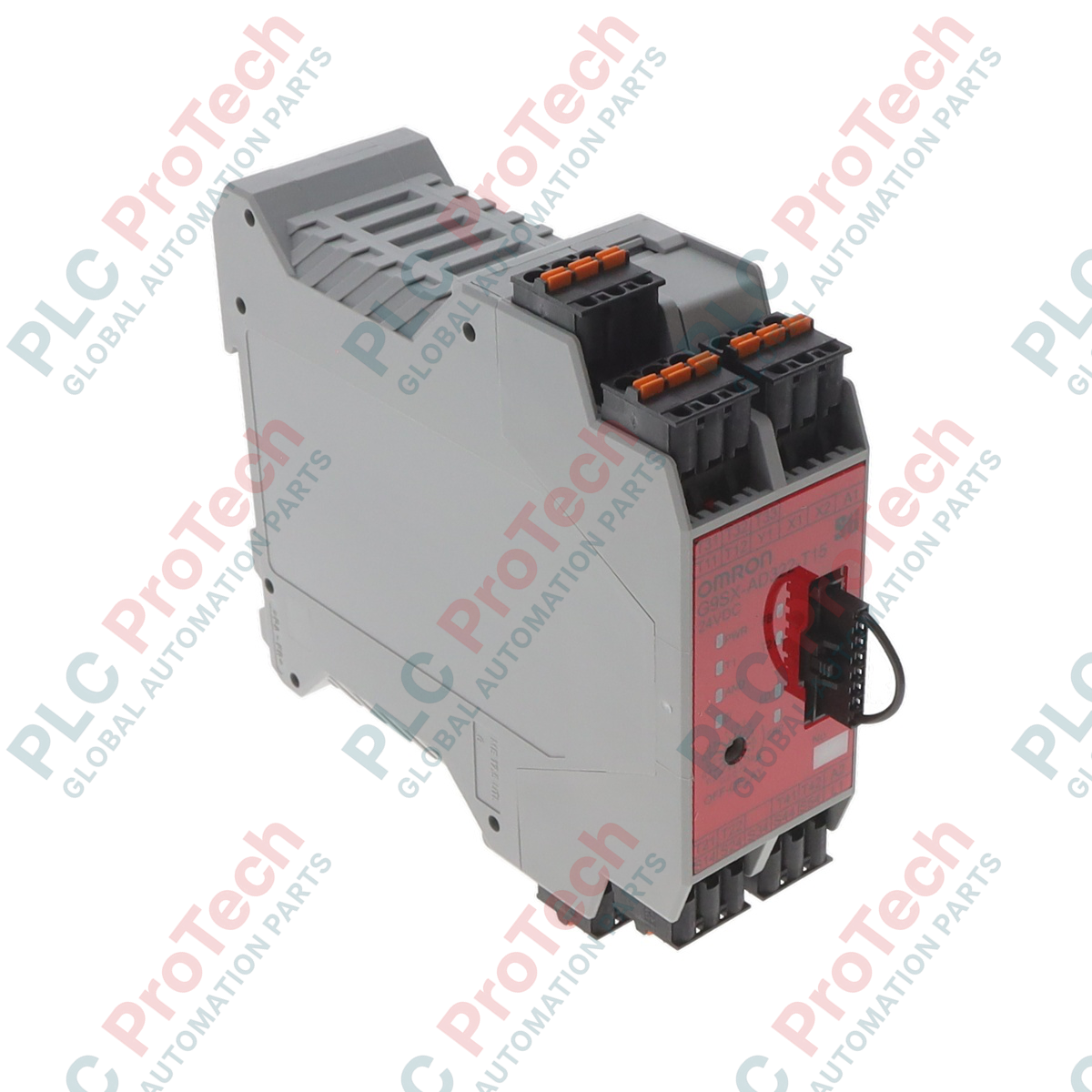

أومرون G9SX-ADA222-T15-RC وحدة سلامة مرنة من سلسلة G9SX

الوصف

تتطلب إدارة حلقات التحكم في الأمان المعقدة عبر الآلات المؤتمتة معالجة منطقية قوية، وهو ما تنفذه وحدة الأمان المتقدمة Omron G9SX-ADA222-T15-RC بدقة باستخدام الحالة الصلبة. يدمج جهاز التحكم المرن هذا وظائف الاتصال AND المنطقي لتسهيل شبكات الأمان المتقدمة عبر الوحدات الموزعة دون الحاجة إلى وحدة تحكم منطقية قابلة للبرمجة للأمان. وبفضل مخارج ترانزستور P-channel MOS FET عالية السرعة، يوفر عمر تشغيل طويلًا ويلغي التآكل الميكانيكي المرتبط بوحدات الأمان التقليدية المعتمدة على المرحلات.

صُمم هذا الجهاز لهياكل أمان مرنة، ويوفر مخارج فورية ومخارج متأخرة الإيقاف قابلة للتهيئة، بما يدعم متطلبات فئات الإيقاف المعقدة. كما تضمن كتل الأطراف الحديثة ذات القفص الزنبركي تلامسًا كهربائيًا موثوقًا في ظروف الاهتزازات الصناعية الشديدة، ما يجعله خيارًا مثاليًا لبيئات التصنيع والتجميع عالية الاهتزاز.

الميزات

• وظائف منطقية متقدمة: يدعم توصيلات AND المنطقية لربط وحدات أمان متعددة لتنفيذ تسلسلات إيقاف منسقة.
• نوعان من المخارج ذات الحالة الصلبة: مزود بمخرجَي أمان فوريين ومخرجَي أمان متأخرَي الإيقاف للتحكم الدقيق في إيقاف الآلة.
• تأخير إيقاف قابل للتهيئة: يتميز بمؤقت تأخير إيقاف قابل للتحديد ويمكن ضبطه حتى 15 ثانية.
• أطراف القفص الزنبركي: تقلل تقنية التوصيل بقفص زنبركي قابل للتحرير من وقت التوصيل وتمنع الوصلات المرتخية الناتجة عن الاهتزاز الميكانيكي.
• تشخيص شامل: تسهّل مؤشرات حالة LED المدمجة استكشاف الأعطال وإصلاحها من خلال عرض رموز أخطاء دخل الأمان والتغذية الراجعة والنظام الداخلي.

التطبيقات

• خلايا الروبوتات: المراقبة المنسقة لدوائر إيقاف الطوارئ وستائر الضوء وأقفال أبواب الأمان المتشابكة.
• الآلات عالية الاهتزاز: معدات التعبئة ومناولة المواد وخطوط تجميع السيارات، حيث يمثل ارتخاء مسامير الأطراف خطرًا.
• خطوط الإنتاج متعددة المناطق: مناطق أمان متشابكة معقدة تتطلب اتصال AND منطقيًا بين دوائر الحماية المحلية.

المواصفات الفنية

رؤى هندسية مستندة إلى الخبرة العملية

استنادًا إلى خبرات التشغيل الأولي الميداني، ينبغي مراعاة عدة عوامل حاسمة على مستوى النظام أثناء التصميم والتنفيذ:

الطرازات البديلة والتوافق

يشير "RC" في تسمية الطراز إلى أطراف توصيل ذات قفص زنبركي. عند استبدال إصدار أقدم ذي أطراف توصيل لولبية "RT"، تظل الدائرة المنطقية الداخلية والتشخيصات وتهيئات توصيل المخارج المساعدة متطابقة تمامًا. يتيح ذلك استبدال جسم الوحدة مباشرةً أثناء التشغيل إذا تم الحفاظ على تخطيط التوصيلات الأساسي نفسه، مع ضرورة التحقق من توافق مجموعة رؤوس الأطراف.

مخاطر التطبيق وملاحظات هندسية

نظرًا لأن مخارج السلامة عبارة عن MOS FETs من نوع P-channel ذات حالة صلبة، فإنها تُظهر تيار تسرب صغيرًا في حالة إيقاف التشغيل. عند توصيل مخارج السلامة هذه بمدخلات رقمية شديدة الحساسية في PLC أو مرحلات دقيقة، تأكد من أن حمل الدخل يسحب تيارًا كافيًا لخفض الجهد إلى ما دون عتبة إيقاف التشغيل للجهاز اللاحق. بالإضافة إلى ذلك، عند استخدام وحدات متعددة متقاربة داخل لوحات غير مهوّاة، اترك فجوة جانبية مقدارها 10 مم لمنع تراكم الحرارة عند التشغيل بأقصى معدلات تيار للمخارج المساعدة ومخارج السلامة.

إرشادات التشغيل الأولي والتوصيل

عند تهيئة توصيلات AND المنطقية بين وحدات G9SX متعددة، تأكد من حماية خطوط الاتصال المرتبطة بالطرفين L1 وL2 جيدًا وإبعادها عن كابلات المحركات عالية الجهد لتجنب فصل السلامة الناتج عن التشويش. تأكد من تحقق استمرارية التلامس في حلقة التغذية الراجعة وإعادة الضبط (الطرفان T31 وT32 لإعادة الضبط اليدوي، أو T31 وT33 لإعادة الضبط التلقائي) قبل تنشيط الوحدة؛ إذ سيؤدي عدم تطابق بدء التشغيل إلى تفعيل عطل داخلي في الحلقة، ما يقفل الوحدة.
