الشركة المصنعة: Omron
رقم المنتج: H5CX-A11-N
Country of origin:اليابان
نوع المنتج: مؤقتات رقمية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1000ج
Dimensions: 110 x 60 x 60 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

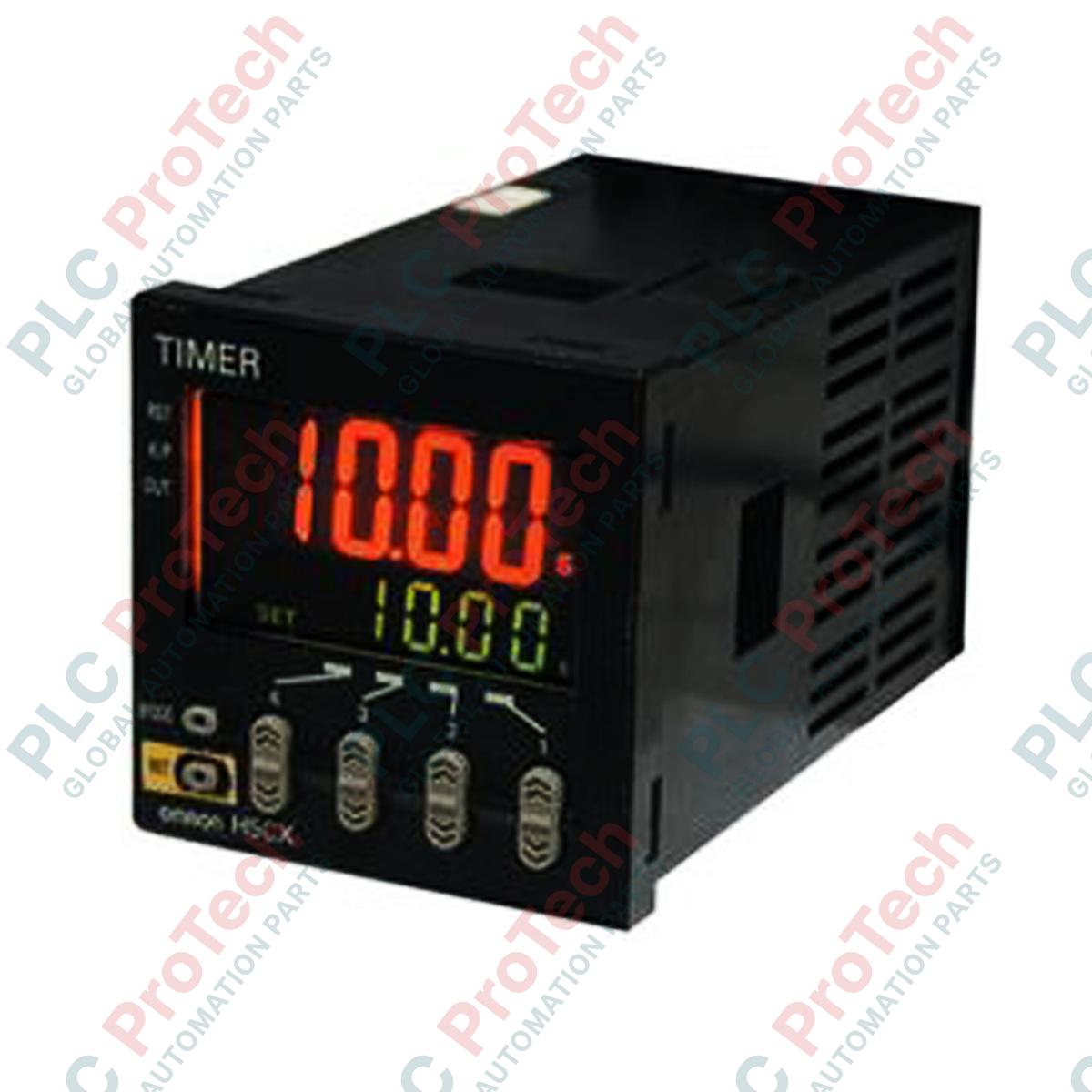

صُمم Omron H5CX-A11-N للتحكم الدقيق في التوقيت ضمن هياكل الأتمتة الصناعية المعقدة، وهو مؤقت رقمي متعدد الوظائف فائق الصغر يُركّب بمقبس ذي 11 سنًا ويعمل بنطاق جهد إمداد واسع من 100 إلى 240 VAC. يدمج مكوّن التحكم عالي الموثوقية هذا وظائف توقيت رقمية متقدمة مع واجهة شاشة واضحة ثنائية اللون، ما يتيح إعدادًا سلسًا واستجابة تشغيلية فورية مباشرةً في أرضية المصنع. وصُمم H5CX-A11-N ليدوم ويقدم أداءً موثوقًا، كما يدعم أوضاع توقيت متعددة وتكوينات متنوعة للمدخلات ليتكيف بسهولة مع لوحات الكهرباء القياسية ودوائر التحكم في الآلات.
| المعامل | القيمة / المواصفات |
|---|---|
| الشركة المصنّعة | أومرون للأتمتة الصناعية |
| رمز الطراز | H5CX-A11-N |
| جهد التشغيل | 100 إلى 240 VAC، 50/60 Hz |
| نطاق الجهد المسموح به | 85% إلى 110% من جهد التغذية المقنن |
| استهلاك الطاقة | حوالي 9.4 VA (عند 240 VAC) |
| خرج التحكم | خرج تلامس SPDT: 5 A عند 250 VAC / 30 VDC (حمل مقاوم) |
| أنواع المداخل الخارجية | مداخل الإشارة وإعادة الضبط والبوابة |
| خيارات منطق المدخل | مدخل بلا جهد (تلامس/ترانزستور NPN) / مدخل جهد (PNP) |
| ارتفاع الأحرف | القيمة الحالية (PV): 12 مم (أحمر)؛ القيمة المضبوطة (SV): 6 مم (أخضر) |
| أبعاد الهيكل | 48 × 48 × 84.1 مم (1/16 DIN) |
| درجة حرارة التشغيل المحيطة | -10 إلى 55 درجة مئوية (من دون تجمّد أو تكاثف) |
| درجة حرارة التخزين | -25 إلى 65 درجة مئوية (من دون تجمّد أو تكاثف) |
| وزن الشحن (محسوب) | 0.30 كجم |
| أبعاد العبوة (محسوبة) | 110 × 60 × 60 مم |
يستخدم الجهاز تكوين مقبس دائري قياسيًا ذا 11 سنًا لجميع التوصيلات الكهربائية. تأكّد من مطابقة التوصيلات بشكل صحيح باستخدام جدول توزيع الأطراف أدناه:
| رقم طرف التوصيل | تعيين الوظيفة |
|---|---|
| الطرف 1 | مشترك المدخل الخارجي (مرجع 0 فولت) |
| الطرف 2 | طرف مصدر الطاقة (المحايد / L2) |
| الطرف 3 | مدخل الإشارة (بدء المؤقت) |
| الطرف 4 | مدخل إعادة الضبط |
| الطرف 5 | مدخل البوابة (إيقاف المؤقت مؤقتًا) |
| الطرف 8 | خرج التحكم - NC (نقطة تلامس مغلقة عادةً) |
| الطرف 9 | خرج التحكم - NO (نقطة تلامس مفتوحة عادةً) |
| الطرف 10 | طرف مصدر الطاقة (الخط / L1) |
| الطرف 11 | خرج التحكم - COM (نقطة تلامس مشتركة) |
| الطرفان 6 و7 | لا يوجد اتصال داخلي (لا توصّل أسلاكًا) |
يخلف الطراز الحديث H5CX-A11-N مباشرةً الطرازات الأقدم غير المزوّدة بالحرف N (مثل H5CX-A11). يتميز هذا الطراز المحدّث بسطوع شاشة محسّن وبُنى محدّثة لمعاملات البرامج الثابتة. عند الانتقال إلى الوحدة المحددة بالحرف «N»، تحقّق من إعدادات المعاملات باستخدام نظام المفاتيح الأمامية، إذ قد تختلف إعدادات المصنع الافتراضية قليلًا عن الطرازات القديمة. يظل الشكل المادي وتوزيع أطراف التوصيل ذات الـ11 سنًا وأبعاد التركيب متوافقة تمامًا مع الطرازات السابقة.
تجنب تمرير مدخلات الإشارة (الدبابيس 1 و3 و4 و5) في المسار نفسه داخل القناة مع خطوط الطاقة الثقيلة أو أسلاك محركات التيار المتردد، منعًا للتداخل الكهرومغناطيسي. قد تتجاوز النبضات القياسية عالية التردد مرشح الإدخال وتتسبب في بدء تشغيل وهمي أو إعادة ضبط غير متوقعة. عند التركيب في لوحات كهربائية غير جيدة التهوية بجوار مكونات عالية التيار (مثل مشغلات المحركات أو المرحلات ذات الحالة الصلبة)، تأكد من أن درجة الحرارة المحيطة لا تتجاوز باستمرار حد التشغيل البالغ 55 درجة مئوية.
قبل تشغيل النظام، حدّد ما إذا كان جهاز التحكم الخارجي يعمل بمنطق NPN ذي مجمّع مفتوح أم بمنطق PNP للمصدر. يجب ضبط محدد المدخل الداخلي بشكل صحيح باستخدام مفاتيح التشغيل ليتوافق مع هذا المنطق. قد يمنع الضبط غير المتوافق المؤقت من التعرّف على نبضات إشارة الإدخال. عند استخدام وظيفة إعادة الضبط، تأكد من اختيار عرض نبضة تلامس أدنى قدره 1 مللي ثانية أو 20 مللي ثانية، بناءً على متطلبات ترشيح ارتداد المفتاح في قائمة المعلمات الداخلية.
