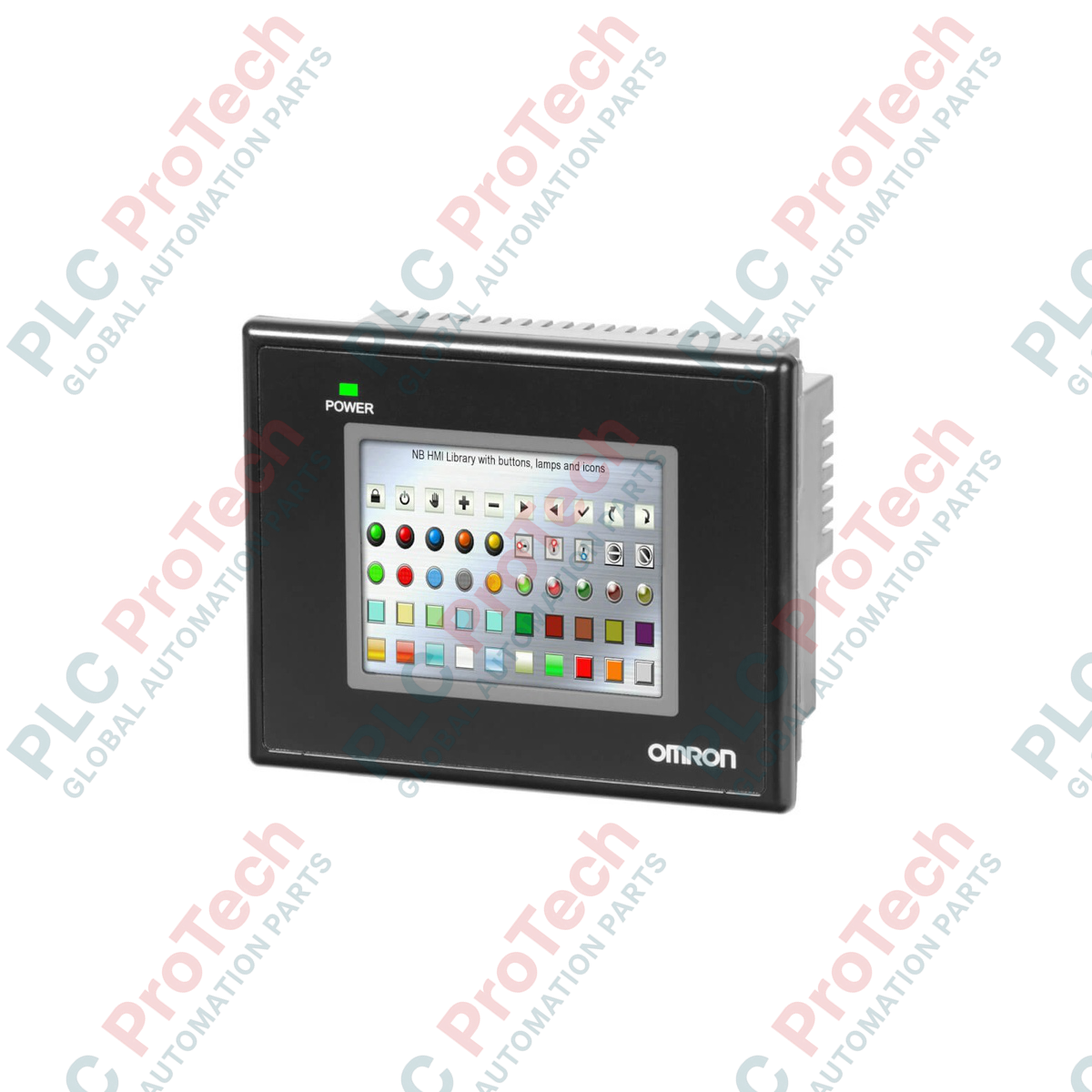

Omron NB3Q-TW01B طرفية قابلة للبرمجة من سلسلة NB

SKU NB3Q-TW01B

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Omron
رقم المنتج: NB3Q-TW01B
Country of origin:اليابان
نوع المنتج: لوحات HMI
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 305ج
Dimensions: 12.98 سم x 10.38 سم x 5.28 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

صُممت وحدة Omron NB3Q-TW01B لتوفير تحكم بالواجهة موفر للمساحة وتفاعل موثوق مع المشغل، وهي واجهة إنسان-آلة (HMI) مدمجة للغاية من عائلة سلسلة NB. تدمج هذه الوحدة شاشة لمس ملونة TFT عالية الجودة مع واجهات اتصال تسلسلية وUSB وEthernet مدمجة، لتعمل كنقطة التحكم الرئيسية لأنظمة الأتمتة المحلية. وبفضل لوحة اللمس المقاومة التناظرية والمتينة، صُممت لتحمل التفعيل الجسدي المتكرر في البيئات الصناعية القاسية مع الحفاظ على دقة لمس موثوقة.

الميزات

شاشة TFT ملونة عالية الدقة: تتضمن شاشة مصفوفة نشطة مقاس 3.5 بوصة مع 65,536 لونًا لعرض واضح وعالي التباين للعمليات المعقدة.
واجهة لمس مقاومية: مزودة بشاشة مقاومية تناظرية عالية المتانة، مصممة لتحمل التفعيل المستمر من المشغل، بما في ذلك عند ارتداء القفازات.
خيارات اتصال متعددة الاستخدامات: يتضمن Ethernet مدمجًا للمراقبة على مستوى الشبكة، إلى جانب منافذ اتصال تسلسلية وUSB مخصصة.
هيكل مدمج: يتيح تصميم الإطار منخفض الارتفاع تركيبًا نظيفًا ومتساويًا مع السطح في لوحات التحكم ووحدات تحكم المشغلين محدودة المساحة.
عمر طويل للإضاءة الخلفية: تضمن تقنية الإضاءة الخلفية LED الصناعية إضاءة مستقرة وطويلة الأمد أثناء دورات التشغيل المستمرة.

التطبيقات

أنظمة التغليف والتعبئة الآلية.
لوحات التحكم في وحدات المضخات المدمجة ومعالجة المياه.
أنظمة التحكم في التدفئة والتهوية وتكييف الهواء (HVAC) وتوزيع مرافق المباني.
أنظمة تتبع الناقلات والفرز ومناولة المواد.
آلات متخصصة لاختبار المنسوجات والبيئة.

المواصفات الفنية

المعلمة	القيمة / المواصفة
الشركة المصنعة	Omron
رقم الطراز	NB3Q-TW01B
السلسلة	سلسلة NB
نوع الشاشة	شاشة LCD ملونة TFT مقاس 3.5 بوصة
الدقة (أفقي × رأسي)	320 × 240 بكسل
ألوان الشاشة	65,536 لونًا
نوع لوحة اللمس	نوع مقاومي تناظري
قوة التشغيل	0.5 إلى 0.8 نيوتن
تحمل الضغط	حد أدنى 1,000,000 عملية تفعيل (عند 25 درجة مئوية)
جهد الإدخال	24 VDC (حدود التشغيل: من 20.4 إلى 27.6 VDC)
الوزن الصافي	0.305 كجم
الأبعاد (العرض × الارتفاع × العمق)	12.98 سم × 10.38 سم × 5.28 سم
وزن الشحن (محسوب)	0.750 كجم (بما في ذلك التغليف الواقي)

التوصيلات والواجهات

المنفذ / الواجهة	التعيين الوظيفي والتفاصيل
منفذ Ethernet	موصل RJ45، وواجهة 10/100 Base-T للشبكات وروابط PLC
منفذ COM1	موصل D-Sub ‏9 سنون (أنثى)، يدعم بروتوكولات اتصال RS-232C أو RS-422A أو RS-485
مضيف USB	منفذ USB Type A (ما يعادل USB 2.0) لتوصيل محركات التخزين الخارجية أو الأجهزة الطرفية
عميل USB	منفذ USB Type B (بما يعادل USB 2.0) لنقل برامج الشاشة عبر برنامج NB-Designer

رؤى هندسية تجريبية

الطرازات البديلة والتوافق

على الرغم من أن NB3Q-TW00B وNB3Q-TW01B يشتركان في الأبعاد الميكانيكية نفسها وفتحة التركيب الفعلية نفسها، فإنهما ليسا بديلين وظيفيين مباشرين قابلين للاستبدال الفوري. يدمج الإصدار TW01B وحدة تحكم مخصصة لشبكة Ethernet، وهي غير موجودة في الطراز TW00B. عند الترقية من طراز تسلسلي فقط إلى TW01B، تحقّق من إعدادات برنامج تشغيل الاتصال في بيئة البرمجة NB-Designer وحدّثها قبل تنزيل مشروع التشغيل.

مشكلات التطبيق وملاحظات هندسية

في الحاويات الكهربائية ذات درجات الحرارة المرتفعة أو غير جيدة التهوية، يجب مراقبة درجة الحرارة المحيطة الداخلية المحلية عن كثب لضمان عدم تجاوزها الحد الأقصى للتشغيل البالغ 50 degC. قد يؤدي التشغيل قرب الحد الحراري الأعلى إلى تسارع تدهور الإضاءة الخلفية لشاشة LCD وحدوث تغيرات طفيفة في معايرة اللمس المقاوم. تجنب تركيب هذا الجهاز بجوار معدات مولدة للحرارة، مثل محركات التردد المتغير عالية السعة أو مفاعلات الخط المتصلة على التوالي.

نصائح التشغيل الأولي والتوصيلات

لضمان اتصال موثوق وخالٍ من الضوضاء عند استخدام الخيار التسلسلي RS-485 على المنفذ COM1، استخدم دائمًا كابلات مجدولة ومحمية. صِل طرف التأريض الوظيفي (FG) مباشرةً بنقطة تأريض واحدة منخفضة الممانعة. إذا استمرت مشكلات الضوضاء في البيئات التي تعاني من تداخل كهرومغناطيسي شديد، فتحقق من أن وحدة HMI ووحدة PLC المضيفة المرتبطة بها تشتركان في جهد مرجعي مشترك، وثبّت مقاومة طرفية مخصصة بقيمة 120 أوم عند كل طرف من خط شبكة RS-485.

إرشادات التركيب

تحذير بالغ الأهمية: قبل تركيب طرفية HMI هذه أو توصيل أسلاكها، تأكد من فصل الطاقة بالكامل عن مصدر الطاقة الرئيسي الذي يغذي اللوحة الكهربائية. تحقق من عدم وجود جهد متبقٍ في ناقل التيار المستمر على أي محركات مجاورة متغيرة السرعة أو دوائر تحكم، لتجنب الصدمة الكهربائية أو تلف الأجهزة.

1

تأكد من أن أبعاد فتحة اللوحة تطابق المواصفات الميكانيكية لهيكل NB3Q بدقة.

2

أدخل حشية العزل المطاطية المقاومة للماء بإحكام في الأخدود المحيطي لوحدة HMI للحفاظ على تصنيف الحماية من دخول الأجسام والسوائل المستهدف.

3

ثبّت الجهاز عبر فتحة اللوحة وشدّ حوامل التثبيت بالتساوي إلى عزم الربط المحدد. لا تفرط في الشد، إذ قد يؤدي ذلك إلى تشويه طبقة شاشة اللمس المقاومة.

4

صل كابل طاقة 24 VDC بكتلة التوصيل، مع إيلاء اهتمام بالغ لعلامات القطبية، وأنهِ توصيلات التأريض.

FAQ

ما الفرق الأساسي بين NB3Q-TW01B وNB3Q-TW00B؟

يأتي NB3Q-TW01B مزودًا بمنفذ إيثرنت RJ45 مدمج (10/100 Base-T) للاتصالات عبر الشبكة، بينما يقتصر NB3Q-TW00B على واجهات الاتصال التسلسلي فقط.

ما البرنامج المستخدم لتصميم الشاشات وتنزيلها إلى واجهة HMI هذه؟

تتم برمجة هذه الوحدة باستخدام برنامج Omron NB-Designer. انقل المشاريع باستخدام منفذ USB المدمج الخاص بالعميل أو مباشرةً عبر واجهة الإيثرنت.

هل يمكنني تشغيل لوحة اللمس هذه باستخدام القفازات الصناعية؟

نعم. نظرًا إلى أن الوحدة تستخدم لوحة لمس مقاومية تناظرية بدلًا من مستشعر سعوي، فإنها تستجيب للضغط الفعلي وتعمل بشكل موثوق مع قفازات العمل القياسية.

ما جهد الإمداد الموصى به لجهاز NB3Q-TW01B؟

تعمل الوحدة بجهد إمداد اسمي قدره 24 فولت تيار مستمر، مع نطاق تشغيل مقبول من 20.4 إلى 27.6 فولت تيار مستمر.
