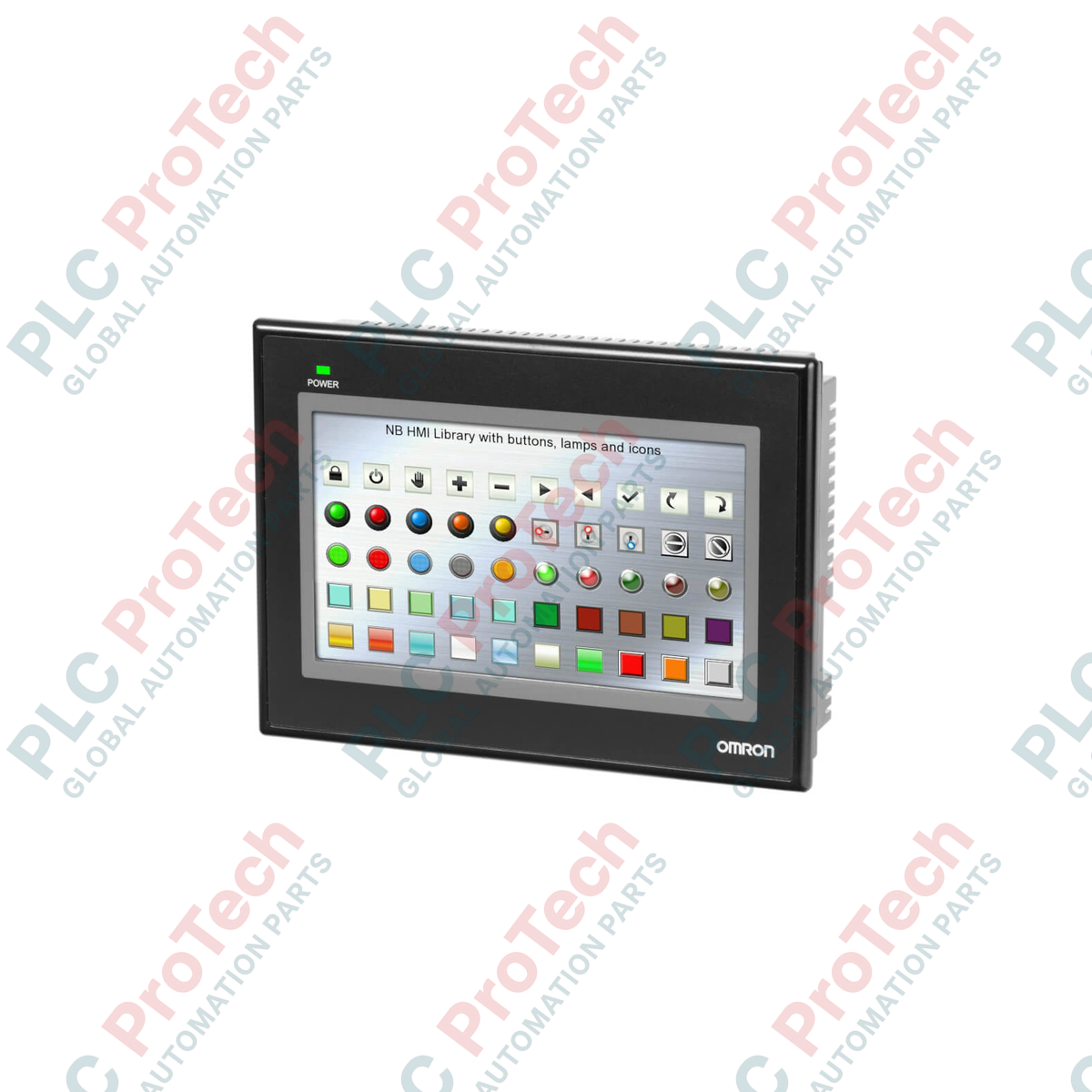

صُممت واجهة المشغل Omron NB7W-TW00B لتقديم تحكم عالي الأداء، وهي واجهة موثوقة للغاية بين الإنسان والآلة، وتتميز بشاشة LCD عريضة TFT مقاس 7 بوصات. تتكامل هذه الوحدة بسلاسة مع أنظمة الأتمتة الصناعية، إذ توفر شاشة واضحة بـ 65,536 لونًا تضمن سهولة القراءة المثلى لحالات النظام وإنذارات العمليات وبيانات التشخيص التشغيلية في الوقت الفعلي. وبفضل تزويدها بواجهات تسلسلية متعددة ومنافذ USB قياسية، تنشئ واجهة HMI روابط اتصال فعالة ومقاومة للتشويش مباشرةً مع وحدات Omron PLC أو وحدات التحكم التابعة لجهات خارجية، مما يقلل من صعوبات دمج الأجهزة في أرضية المصنع.
| الشركة المصنعة | Omron |
| مرجع الطراز | NB7W-TW00B |
| حجم الشاشة | 7.0 بوصات (قطريًا) |
| نوع الشاشة | شاشة LCD ملونة TFT |
| الدقة | 800 × 480 بكسل (WVGA) |
| سعة الألوان | 65,536 لونًا (عمق ألوان 16 بت) |
| العمر الافتراضي للإضاءة الخلفية | 50,000 ساعة تشغيل عادةً عند درجة حرارة محيطة تبلغ 25 درجة مئوية |
| جهد مصدر الإدخال | 24 فولت تيار مستمر (النطاق المقبول: من 20.4 إلى 27.6 فولت تيار مستمر) |
| استهلاك الطاقة | 11.0 واط كحد أقصى |
| درجة الحماية | محكم ضد الغبار ومقاوم لرشاشات المياه وفق IP65 (السطح الأمامي للوحة فقط) |
| الواجهات الخارجية | COM1 (RS-232C)، COM2 (RS-232C/422A/485)، مضيف USB، عميل USB |
| درجة حرارة التشغيل | من 0 إلى 50 درجة مئوية |
| الأبعاد المادية | 191.0 مم (W) × 137.0 مم (H) × 46.0 مم (D) |
| أبعاد فتحة اللوحة | 181.0 مم × 127.0 مم (سماحية +0.5/-0.0 مم) |
| الوزن الصافي | 1.0 كجم |
| وزن الشحن (محسوب) | 1.5 كجم (بما في ذلك مواد التغليف الواقية) |
| الموصل / الواجهة | التنسيق المادي | تخصيص الدوائر الوظيفية |
|---|---|---|
| COM1 | موصل D-Sub أنثى بـ 9 دبابيس | حلقة اتصال تسلسلية مخصصة RS-232C بوحدات PLC أو واجهات برمجة الكمبيوتر |
| COM2 | موصل D-Sub أنثى بـ 9 دبابيس | شبكات تسلسلية متعددة المعايير RS-232C أو RS-422A أو RS-485 (تهيئة برمجية دون مفاتيح توصيل) |
| مضيف USB | منفذ USB Type-A | توصيل وحدات ذاكرة USB لنقل الوصفات أثناء التشغيل، وسجلات البيانات، وتحديثات البرامج الثابتة |
| عميل USB | منفذ USB Type-B | توصيلة برمجة مباشرة من نقطة إلى نقطة باستخدام برنامج NB-Designer الهندسي |
| دخل الطاقة | كتلة أطراف ثلاثية السنون | توصيلة 24 VDC مخصصة (توصيلة + و- وFG للتأريض الوظيفي) |
تُعدّ هذه الوحدة مكوّنًا قابلًا للاستبدال المباشر في الأنظمة التي تستخدم شاشات HMI لمس قياسية مقاس 7 بوصات. عند استبدال شاشات Omron الأقدم، مثل سلسلة NT أو وحدات NS الأقدم، يجب تحويل ملفات المشروع بالكامل باستخدام أداة الاستيراد ضمن حزمة برمجة NB-Designer. تجدر ملاحظة أن فتحات الطرز الأقدم قد تكون أكبر، ما يتطلب لوحة محوّل أو إعادة تهيئة للوحة.
لمنع خفض الأداء الحراري أو تلاشي الإضاءة الخلفية مبكرًا، تأكد من ألا تتجاوز درجة الحرارة الداخلية داخل اللوحة الكهربائية 50 درجة مئوية. قد تكون التهوية القسرية أو التبريد ضروريين في التطبيقات المستمرة ذات درجات الحرارة المحيطة المرتفعة. بالإضافة إلى ذلك، تجنّب تمرير كابل طاقة HMI بجهد 24 VDC بشكل متوازٍ أو داخل مجرى الأسلاك نفسه مع كابلات محركات مغيرات التردد AC الثقيلة (VFD)، للحد من الضوضاء الكهربائية عالية التردد.
أثناء مرحلة التشغيل التجريبي، صِل دائمًا طرف التأريض الوظيفي (FG) في HMI بتأريض أرضي مخصص مقاومته 100 أوم أو أقل. قد تؤدي ممارسات التأريض السيئة إلى تدهور الاتصال في شبكات RS-485 متعددة النقاط، وغالبًا ما يظهر ذلك في صورة أعطال مهلة اتصال دورية. إذا حدثت مشكلات في التعرّف على برنامج تشغيل USB على Windows 10/11 أثناء البرمجة، فحدّث مسار إدارة الأجهزة يدويًا للإشارة إلى برامج التشغيل الموجودة داخل مجلد التثبيت الافتراضي لـ NB-Designer.
تحقق من أن أبعاد فتحة اللوحة تبلغ تمامًا 181.0 مم (W) × 127.0 مم (H)، وأن سُمك الصفائح المعدنية للوحة يتراوح بين 1.6 مم و4.8 مم.
تحقق من استقرار حشية الإحكام المطاطية عالية الجودة بشكل صحيح داخل أخدود الإطار في الجزء الخلفي من HMI لضمان إحكام IP65 ضد سطح اللوحة.
أدخل واجهة HMI عبر فتحة اللوحة، ثم أدخل مشابك التثبيت المرفقة في الفتحات الموجودة في الجزء العلوي والسفلي وعلى جانبي الوحدة.
اربط برغي كل كتيفة تثبيت تدريجيًا وفق نمط تقاطعي متناوب، وبعزم موحّد يتراوح بين 0.5 و0.6 N-m، لمنع تشوّه الإطار الأمامي.
