الشركة المصنعة: Omron
رقم المنتج: NJ301-1100
Country of origin:اليابان
نوع المنتج: وحدات المعالجة المركزية لـ PLC
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 90 مم x 90 مم x 90 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

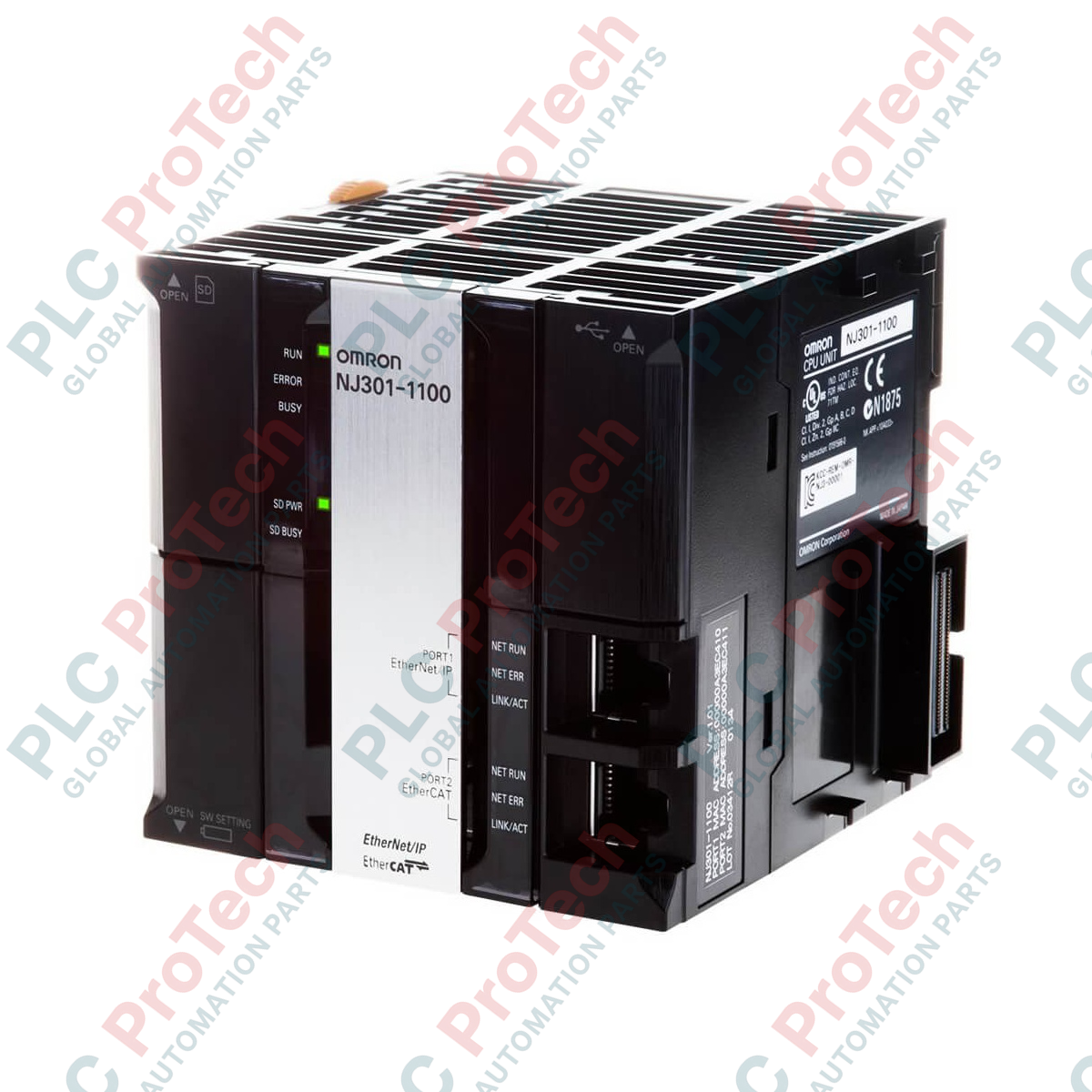

بدمجه الحركة عالية السرعة والتحكم التسلسلي ضمن محرك قاعدة بيانات موحد، يعمل Omron NJ301-1100 كوحدة معالجة مركزية عالية الأداء ضمن منصة الأتمتة Sysmac NJ. صُممت وحدة التحكم هذه لإدارة ما يصل إلى 4 محاور متزامنة و15 محوراً إجمالاً (بما فيها المحاور الافتراضية)، مما يجعلها مناسبة للغاية لمشروعات أتمتة الآلات صغيرة إلى متوسطة الحجم. وبفضل زمن دورة المهمة الأساسية السريع البالغ 0.5 ms واحتوائها على 2.5 MB من ذاكرة المتغيرات، تضمن الوحدة تنفيذاً سريع الاستجابة وحتمياً للمنطق المعقد وملفات الحركة. تشمل واجهات الاتصال القياسية المدمجة EtherCAT Master وEtherNet/IP وUSB، ما يتيح تكاملاً رأسياً سلساً واتصالاً موثوقاً بأجهزة المستوى الميداني.
| المعلمة | المواصفة |
|---|---|
| الشركة المصنعة | Omron |
| الطراز / SKU | NJ301-1100 |
| سلسلة وحدات التحكم | Sysmac NJ3 |
| الإمكانات الوظيفية | التحكم في الحركة، والتحكم التسلسلي |
| المحاور المتزامنة (الحد الأقصى) | 4 |
| إجمالي المحاور (الحد الأقصى، بما فيها الافتراضية) | 15 |
| زمن دورة المهمة الأساسية | 0.5 ms |
| سعة ذاكرة المتغيرات | 2.5 MB |
| منافذ الاتصال المدمجة | EtherCAT Master، وEtherNet/IP، وUSB (Type-B) |
| نظام ناقل التوسعة المحلي | ناقل CJ I/O (يدعم حتى 40 وحدة توسعة) |
| سعة عقد الإدخال والإخراج البعيدة | حتى 192 عقدة |
| أبعاد الوحدة (L x W x H) | 90 mm x 90 mm x 90 mm |
| وزن الوحدة | 530 g (0.53 kg) |
| وزن الشحن (محسوب) | 2.00 kg |
| المنفذ / الواجهة | الموصل الفعلي | الوظيفة / التعيين |
|---|---|---|
| منفذ EtherCAT | RJ45 (محمي) | وحدة تحكم رئيسية للشبكة في الوقت الفعلي لمحركات السيرفو ومحركات السرعة المتغيرة ووحدات أطراف الإدخال والإخراج البعيدة. |
| منفذ EtherNet/IP | RJ45 (محمي) | اتصالات المضيف والبرمجة وواجهات HMI وتبادل بيانات PLC من نظير إلى نظير واتصالات روابط بيانات العلامات. |
| منفذ USB | USB 2.0 من النوع B | نقطة اتصال محلية مباشرة لبرنامج الهندسة Sysmac Studio. |
تدمج وحدة CPU NJ301-1100 عوامل الشكل المادية القديمة لسلسلة CJ مع تشغيلها ببنية البرامج الثابتة الحديثة Sysmac NJ. يُرجى ملاحظة أنه على الرغم من التوافق المادي لوحدات الإدخال/الإخراج من سلسلة CJ وإمكانية تركيبها مباشرةً على الناقل المحلي، يجب تسجيلها في أداة التهيئة Sysmac Studio بدلًا من CX-Programmer القديم. لا يمكن تنزيل البرامج المطوّرة لوحدات التحكم المنطقية القابلة للبرمجة CJ1/CJ2 مباشرةً، ويجب تحويلها باستخدام Sysmac Studio قبل التنفيذ.
عند استخدام وحدات توسعة ناقل الإدخال/الإخراج CJ إلى جانب وحدات اتصالات عالية الكثافة أو وحدات تناظرية عالية التيار، احسب بعناية إجمالي استهلاك التيار على خطي 5 VDC و24 VDC الداخليين. تأكّد من قدرة وحدة إمداد الطاقة (PSU) المختارة على توفير التيار المحسوب. حافظ أيضًا على خلوص لا يقل عن 20 مم فوق مجموعة الحامل وأسفلها للسماح بالتبريد بالحمل الحراري المناسب؛ فقد يؤدي عدم توفير مساحة حرارية كافية إلى تراكم الحرارة موضعيًا وحدوث تلف في الذاكرة أو أخطاء في مؤقّت المراقبة.
استخدم دائمًا كابلات زوجية مجدولة مزدوجة التدريع (STP) من الفئة 5e أو أعلى لتوصيلات EtherCAT وEtherNet/IP. لمنع الضوضاء الناتجة عن حلقات التأريض على خطوط الاتصال، صِل طرف التأريض الوظيفي (FG) لوحدة إمداد الطاقة وحامل CPU بموصل سميك موصول بكتلة تأريض مخصصة منخفضة المقاومة (أقل من 100 أوم). تحقّق من وجود تلامس كامل ومتواصل بين دروع كابلات EtherCAT والموصلات المعدنية لمقابس RJ45.
افصل جميع مصادر الإمداد الكهربائي قبل التثبيت المادي أو التوصيل بالأسلاك أو استبدال أي مكوّنات. لا تُدخل أبدًا وحدات الإدخال/الإخراج من سلسلة CJ في ناقل النظام أو تنزعها منه بينما تكون وحدة CPU قيد التشغيل. قد يؤدي عدم الامتثال إلى تلف مشغّلات الناقل الداخلية لكل من وحدة CPU ووحدات التوسعة المجاورة.
ثبّت وحدة CPU ووحدة إمداد الطاقة المجاورة بإحكام على سكة DIN قياسية مقاس 35 مم أو مباشرةً على لوحة اللوح الخلفي باستخدام حوامل التثبيت المدمجة.
حرّك الموصلات الجانبية معًا حتى تسمع صوت تعشيق الأقفال، لتثبيت وحدة CPU بوحدة إمداد الطاقة على يسارها وأي وحدات من سلسلة CJ على يمينها.
وصّل كابلات شبكة الاتصالات الصناعية بمنافذ RJ45 المخصصة لها (EtherCAT وEtherNet/IP)، مع ضمان استخدام وسائل مناسبة لتخفيف الشد وتكوينات التدريع.
وصّل التأريض الوظيفي الرئيسي بطرف التأريض المخصص للحامل، ثم زوّد الجهاز بجهد التغذية الأساسي وتحقّق من نجاح تسلسلات الإقلاع عبر تشخيصات مصابيح LED في اللوحة الأمامية.
