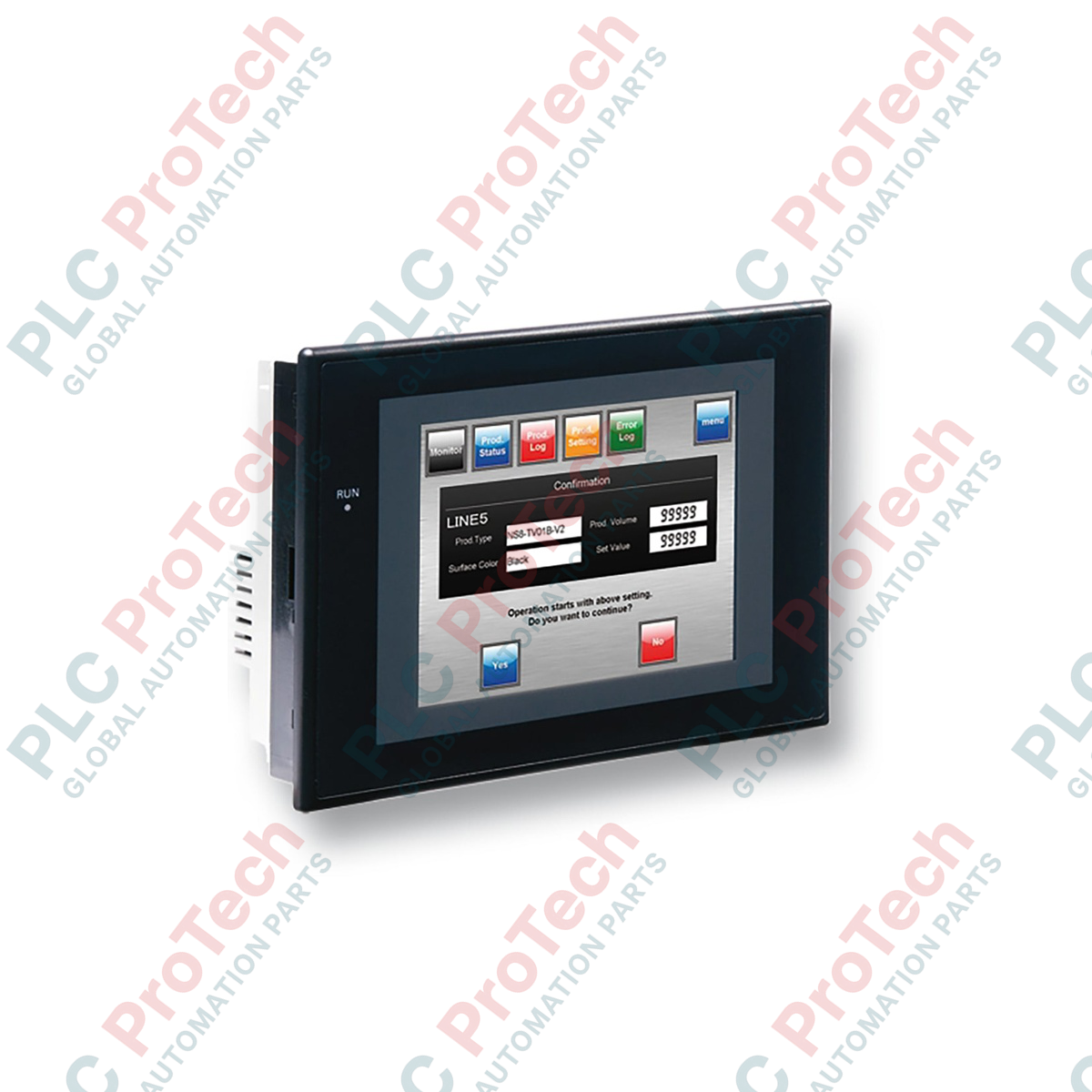

Omron NS5-TQ10B-ECV2 طرفية قابلة للبرمجة من سلسلة NS

SKU NS5-TQ10B-ECV2

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Omron
رقم المنتج: NS5-TQ10B-ECV2
Country of origin:اليابان
نوع المنتج: وحدات طرفية لتشغيل HMI
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 8000ج
Dimensions: 245 × 195 × 110 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

صُمم جهاز Omron NS5-TQ10B-ECV2 لمراقبة الآلات الموزعة على مستوى الآلة، ويعمل كواجهة تحكم مركزية للمشغل ضمن منصة NS-Series المتقدمة. يجمع هذا الطرفي بين شاشة LCD ملونة TFT عالية السطوع مقاس 5.7 بوصة نابضة بالحياة وإمكانات اتصال قوية، إذ يضم منفذ إيثرنت 10Base-T مدمجًا ووحدتي إرسال واستقبال تسلسليتين. ويعمل الجهاز بمدخل قياسي 24 فولت تيار مستمر، وقد صُمم لتحمل بيئات المصانع القاسية، مع تصنيف IP65f للواجهة الأمامية وإطار حماية أسود متين. وبفضل ذاكرته الداخلية البالغة 60 ميجابايت، يدعم تمثيلات رسومية معقدة وتسجيلًا عالي الكثافة للإنذارات وتكاملًا سلسًا مع إعدادات CX-Designer.

الميزات

شاشة TFT عالية الوضوح تدعم ما يصل إلى 32,768 لونًا لعرض رسومات الآلات المعتمدة على CAD بصورة واقعية.
منفذ إيثرنت مدمج يتيح إمكانات خادم FTP ونقل البيانات والمراقبة عن بُعد عبر TCP/IP.
منفذا RS-232C تسلسليان مستقلان للاتصال المباشر والمتزامن بوحدات PLC ووحدات التحكم في درجة الحرارة وقارئات الباركود.
سعة ذاكرة واسعة تبلغ 60 ميجابايت لتخزين كميات كبيرة من بيانات الشاشة ووصفات النظام وسجلات الاتجاهات التاريخية.
إضاءة خلفية LED عالية المتانة توفر اتساقًا طويل الأمد في الإضاءة دون مخاطر التدهور المرتبطة بمصابيح CCFL القديمة.

التطبيقات

تكامل خطوط آلات التغليف والتعبئة الآلية.
لوحات مراقبة HMI لمحطات الضخ ومعالجة المياه المحلية.
خلايا التحقق من تجميع مكونات السيارات واختبارها.
تصوير نظام مناولة وفرز المواد المنفصل.

جدول المواصفات الفنية

المعلمة	قيمة المواصفة
الشركة المصنعة	Omron
رقم الطراز	NS5-TQ10B-ECV2
نوع الشاشة	شاشة LCD ملونة TFT عالية السطوع مقاس 5.7 بوصة
الدقة	320 × 240 بكسل (QVGA)
الإضاءة الخلفية	LED (غير قابل للاستبدال، عمر خدمة يقارب 50,000 ساعة)
جهد الإدخال	24 فولت تيار مستمر (النطاق المقبول: من 20.4 إلى 27.6 فولت تيار مستمر)
استهلاك الطاقة	15 واط كحد أقصى
إيثرنت مدمج	منفذ RJ-45 واحد (10Base-T)
الاتصالات التسلسلية	منفذا RS-232C (D-sub ‏9 سنون أنثى)
واجهات USB	1× USB من النوع B تابع (لتنزيل البرامج)
ذاكرة المشروع الداخلية	ذاكرة فلاش بسعة 60 ميجابايت
لون إطار الهيكل	أسود
تصنيف الحماية	IP65f (اللوحة الأمامية، تركيب على لوحة)
درجة حرارة التشغيل	من 0 إلى 50 درجة مئوية
وزن الشحن (محسوب)	1.85 كجم
أبعاد العبوة (محسوبة)	245 × 195 × 110 مم

التوصيلات والواجهات

المنفذ / كتلة الأطراف	الشكل المادي	تعيين الإشارات ووظيفة السنون
المنفذ التسلسلي A ‏(CN1)	D-sub ‏9 سنون أنثى	قناة اتصالات Host Link / NT Link RS-232C 1
المنفذ التسلسلي B ‏(CN2)	D-sub ‏9 سنون أنثى	قناة اتصالات Host Link / NT Link RS-232C 2
إيثرنت	RJ-45	واجهة شبكة 10Base-T (FTP، نقل بيانات الشاشة، اتصالات FINS)
USB (تابع)	USB من النوع B	الاتصال بجهاز الكمبيوتر المخصص للبرمجة CX-Designer لتطوير الشاشات وتشخيص الأعطال
مدخل الطاقة	أطراف لولبية M3	الطرف 1: +24 فولت تيار مستمر \| الطرف 2: 0 فولت تيار مستمر \| الطرف 3: التأريض الوظيفي (FG)

رؤى هندسية تجريبية

الطرازات البديلة والتوافق

تمثل المراجعة "ECV2" خطوة تطورية كبيرة مقارنة بوحدات NS5-TQ10B-V2 الأقدم. يكمن الاختلاف الحاسم في تصميم الإضاءة الخلفية: إذ تستخدم ECV2 تكوين LED مدمجًا بالحالة الصلبة، بينما استخدمت الوحدات القديمة السابقة أنابيب CCFL تُشغّل بواسطة محولات داخلية عالية الجهد. يمكن تحويل قواعد بيانات المشاريع المُنشأة لإصدارات NS5 الأقدم لتعمل على وحدة ECV2 عبر CX-Designer؛ ما عليك سوى تحديث تعيين الأجهزة الهدف داخل خصائص النظام قبل النقل. انتبه إلى أن ملفات تعريف عرض الألوان قد تختلف قليلًا بسبب الانتقال من أطياف انبعاث CCFL إلى أطياف انبعاث LED.

مشكلات التطبيق وملاحظات هندسية

يُعد تدهور مصفوفة شاشة اللمس نقطة عطل مادية شائعة إذا ركّبت هذه الأطراف بالقرب من مصادر الحرارة المشعة. ورغم أن الوحدة تعمل حتى 50 درجة مئوية، فإن تجاوز درجات الحرارة الداخلية 45 درجة مئوية لفترات طويلة داخل الحاويات غير جيدة التهوية قد يؤدي إلى انفصال موضعي في الطبقة المقاومة. بالنسبة إلى اللوحات التي تمثل فيها الحرارة الداخلية المحيطة عاملًا ثابتًا، نوصي بتركيب أنظمة هواء بالحمل الحراري منخفضة الاستهلاك أو مراوح تبريد، مع الحفاظ إلزاميًا على خلوص قدره 100 مم حول فتحات الهواء في اللوحة الخلفية.

نصائح التكليف والتوصيل

لمنع أعطال حلقات التأريض عبر مسارات التوصيل التسلسلي، تأكد من توصيل طرف التأريض الوظيفي (FG) بنقطة التأريض النجمية الرئيسية في الخزانة باستخدام سلك مجدول أخضر سميك بحد أدنى 2 مم². عند تنفيذ خطوط اتصال RS-232C مع وحدات PLC من سلسلتي CS/CJ، استخدم دائمًا أزواجًا ملتفة مزدوجة التدريع، وقم بتأريض درع الكابل من جهة هيكل PLC فقط. ينجح هذا التخطيط في تحويل الضوضاء الصناعية عالية التردد بعيدًا عن رقائق الإرسال والاستقبال في NS5، مما يتجنب أخطاء "انتهاء مهلة اتصال HMI" المتقطعة.

إرشادات التركيب

تحذير بالغ الأهمية: اعزل مصدر 24 VDC وأوقف تنشيط لوحة التحكم بالكامل قبل محاولة تثبيت HMI ميكانيكيًا أو إجراء التوصيلات الكهربائية. قد يؤدي تنفيذ إجراءات التوصيل أثناء وجود الطاقة إلى توليد ارتفاعات مفاجئة في الجهد، مما يتسبب في تدمير دائم للوحة المنطقية.

1

تأكد من أن أبعاد فتحة اللوحة تبلغ بدقة 184.0 مم (+0.5/-0 مم) عرضًا و131.0 مم (+0.5/-0 مم) ارتفاعًا لتحقيق إحكام بيئي مثالي.

2

تحقق من استقرار حشية منع تسرب المياه المطاطية بالتساوي في أخدود الإطار الأمامي قبل إدخال طرف HMI في الفتحة.

3

ثبّت الوحدة داخل اللوحة باستخدام مشابك التثبيت المعدنية المرفقة. أحكم ربط براغي التثبيت بالتساوي بعزم مستهدف يتراوح من 0.5 إلى 0.6 N-m؛ فقد يؤدي الإفراط في العزم إلى تشويه الإطار البلاستيكي، مما يُفسد إحكام IP65f.

4

صِل خطوط 24 VDC بكتلة أطراف الطاقة، مع التحقق من تطابق القطبية مع الأطراف المحددة قبل تشغيل الطاقة.

FAQ

ما الفرق التقني الأساسي بين طرازي ECV2 وV2 القياسيين من NS5؟

يضم طراز ECV2 إضاءة خلفية LED مدمجة ومنفذ Ethernet مدمجًا بسرعة 10Base-T، لتحل محل الإضاءة الخلفية CCFL المستخدمة في وحدات V2 القياسية، مما يقلل الانبعاث الحراري ويطيل العمر التشغيلي.

هل تدعم وحدة التشغيل الطرفية هذه لوحات اتصالات توسعية؟

نعم، تتميز NS5 بفتحة توسعة في اللوحة الخلفية تتيح تركيب Controller Link أو لوحات خيارات أخرى للاندماج مع بنى الشبكات الحالية.

هل يمكنني تنزيل المشاريع إلى وحدة NS5 الطرفية من دون استخدام منفذ USB؟

نعم، يمكن نقل مشاريع الشاشات مباشرة عبر الشبكة باستخدام واجهة Ethernet المدمجة، أو فعليًا باستخدام بطاقة ذاكرة قياسية في الفتحة المدمجة.

ما حزمة البرامج المطلوبة لتكوين رسومات الشاشة في وحدة HMI هذه؟

برنامج Omron CX-Designer، وهو جزء من حزمة برامج CX-One الشاملة، هو الأداة الأصلية المستخدمة لتكوين وبرمجة وحدات NS-Series الطرفية.
