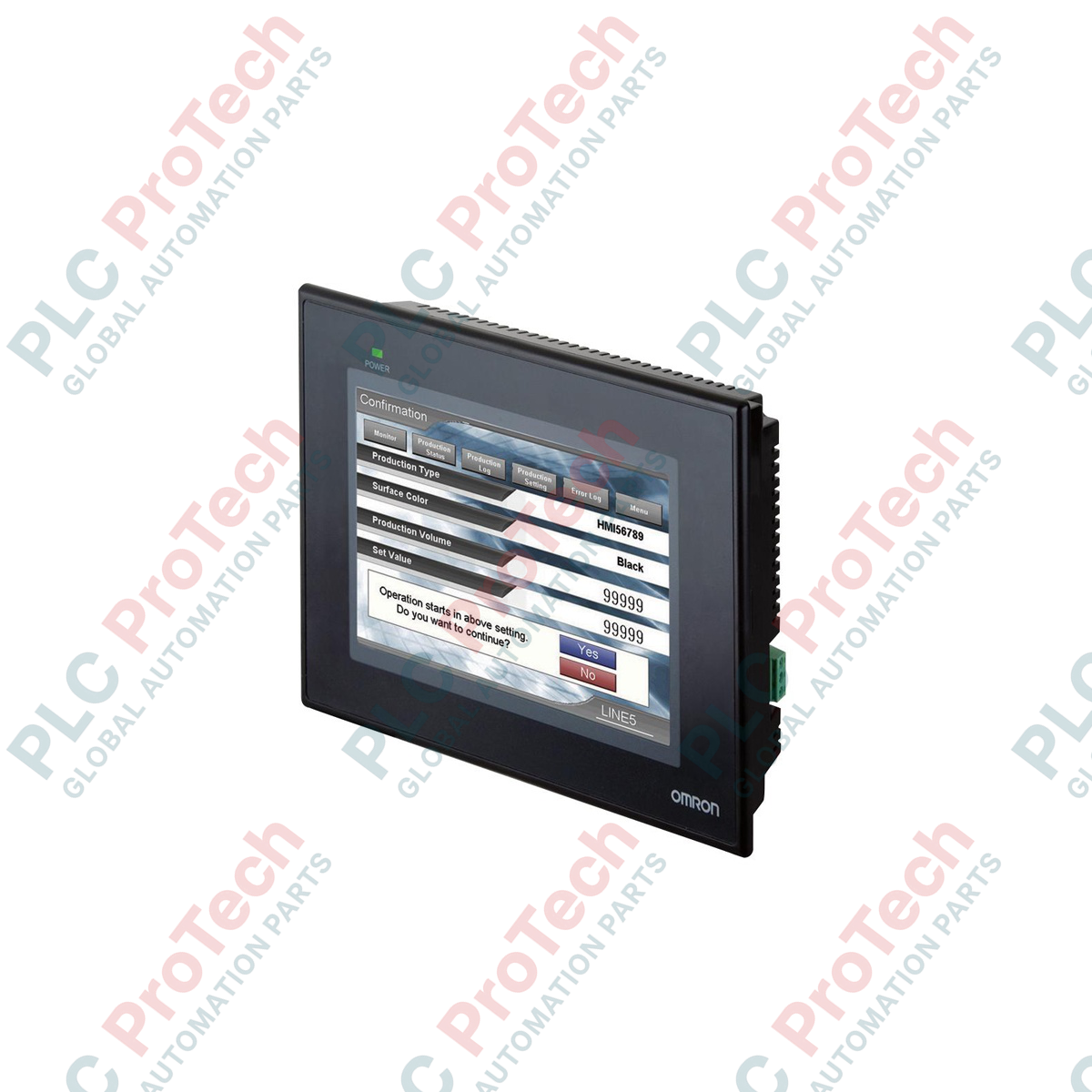

طرفية HMI بشاشة لمس Omron NB7W-TW11B من سلسلة NB

SKU NB7W-TW11B

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Omron
رقم المنتج: NB7W-TW11B
Country of origin:اليابان
نوع المنتج: لوحات HMI بشاشة لمس
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 607ج
Dimensions: 4.6 سم × 20.2 سم × 14.8 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يعمل Omron NB7W-TW11B كواجهة المشغل الأساسية لأتمتة الآلات المدمجة، وهو واجهة بشرية-آلية عريضة عالية الاعتمادية مقاس 7 بوصات، مصممة للتكامل السلس مع وحدات PLC من سلسلة CP1 وهياكل وحدات التحكم متعددة الشركات المصنّعة. تتميز هذه الوحدة الطرفية الرسومية بشاشة TFT LCD واضحة بدقة 800 x 480 بكسل (WVGA) وتدعم ما يصل إلى 65,536 لونًا، مما يوفر تصورًا واضحًا للعمليات وزوايا مشاهدة واسعة. صُممت للعمل في البيئات الصناعية القاسية، وتحمل اللوحة الأمامية تصنيف حماية IP65، ما يحمي المكونات الإلكترونية الداخلية من الغبار ورذاذ المياه ورذاذ الزيت. وبفضل Ethernet المدمج، ومنفذي الاتصال التسلسلي، وواجهتي USB Host/Client، فإنها تبسّط الاتصال عن بُعد والبرمجة الميدانية.

الميزات الرئيسية

شاشة عالية الدقة: شاشة TFT ملونة WVGA مقاس 7 بوصات بإضاءة خلفية LED طويلة العمر تعمل لمدة تصل إلى 50,000 ساعة في الظروف القياسية.
اتصال متعدد الاستخدامات: منفذ Ethernet مدمج (10/100 Base-T) لنقل الشاشات بسرعة، والتكامل مع الشبكات، والاتصال بوحدات PLC.
منافذ تسلسلية مرنة: قنوات تسلسلية مدمجة RS-232C (COM1) وRS-232C/422A/485 (COM2) للاتصال المتزامن بأجهزة متعددة.
إمكانية نقل البيانات عبر USB: مزودة بمنفذ USB Host لتسجيل بيانات العمليات والوصفات وتحديثات البرامج الثابتة عبر محركات أقراص USB المحمولة القياسية، إلى جانب منفذ USB Client للبرمجة المستندة إلى الكمبيوتر.
واجهة لمس متينة: لوحة لمس مقاومية تناظرية بضغط تفعيل ميكانيكي يتراوح من 0.5 إلى 0.8 N وبحد أدنى يبلغ 1,000,000 عملية تشغيل.

التطبيقات

آلات التغليف: واجهة تحكم في الوقت الفعلي لخطوط التشكيل والتعبئة والإغلاق، والتغليف، ووضع المنتجات في العبوات الكرتونية.
لوحات معالجة المياه: مراقبة العمليات محليًا، وتسلسل تشغيل المضخات، وإدارة الإنذارات.
معدات بثق البلاستيك: ملفات تعريف للتحكم في درجة الحرارة متعددة المناطق واختيار وصفات المواد الخام.
أنظمة مناولة المواد: توجيه الناقلات، وإعداد الفرز، وشاشات الملاحظات التشخيصية.

المواصفات الفنية

المعلمة	المواصفات
الشركة المصنّعة	Omron
مرجع الطراز	NB7W-TW11B
حجم الشاشة ونوعها	7.0 بوصات، شاشة LCD ملونة من نوع TFT
الدقة	800 × 480 بكسل (WVGA)
ألوان الشاشة	65,536 لونًا
العمر الافتراضي للإضاءة الخلفية	50,000 ساعة تشغيل نموذجيًا (عند 25 درجة مئوية، وسطوع 40%)
نوع لوحة اللمس	مقاومي تناظري، بحد أدنى 1,000,000 عملية
جهد الإدخال	24 VDC (النطاق المقبول: من 20.4 إلى 27.6 VDC)
استهلاك الطاقة	11 W كحد أقصى
منفذ إيثرنت	RJ45 واحد (10/100 Base-T)
منافذ USB	مضيف USB 2.0 واحد (النوع A)، وعميل USB 2.0 واحد (النوع B)
الواجهات التسلسلية	COM1: RS-232C، COM2: RS-232C/422A/485
درجة الحماية	IP65 (اللوحة الأمامية)، بما يعادل NEMA 4X (للاستخدام الداخلي)
درجة حرارة التشغيل	من 0 إلى 50 درجة مئوية (درجة الحرارة المحيطة)
الأبعاد المادية	202 مم (W) × 148 مم (H) × 46 مم (D)
حجم فتحة اللوحة	191.0 مم (W) × 137.0 مم (H)
وزن الشحن (محسوب)	0.85 كجم

التوصيلات والواجهات

الموصل / الطرف	النوع	تعيين الوظائف / الدوائر
كتلة أطراف الطاقة	طرف لولبي ثلاثي السنون	مدخل طاقة 24 VDC، و0V، وتأريض وظيفي (FG)
منفذ COM1	موصل D-Sub أنثى ذو 9 سنون	اتصال تسلسلي RS-232C بوحدة التحكم المضيفة
منفذ COM2	موصل D-Sub أنثى ذو 9 سنون	اتصال قابل للتهيئة بمعايير RS-232C / RS-422A / RS-485
منفذ إيثرنت	RJ45	اتصال شبكي بسرعة 10/100 ميجابت في الثانية ونقل التطبيقات
منفذ USB المضيف	USB من النوع A	اتصال محرك أقراص USB محمول للسجلات والوصفات ونسخ البيانات الاحتياطية
منفذ USB للعميل	USB من النوع B	اتصال البرمجة/التحميل المباشر بالكمبيوتر

رؤى هندسية تجريبية

الطُرز البديلة والتوافق

يتضمن NB7W-TW11B منفذ إيثرنت مدمجًا، وهو الفارق الأساسي في الأجهزة بينه وبين الطراز المناظر له NB7W-TW01B (الذي يدعم الاتصال التسلسلي وUSB فقط). تأكد من إعادة تهيئة المشاريع المبرمجة للطُرز غير المزودة بإيثرنت بشكل صحيح في NB-Designer ضمن بنية المشروع قبل تحميلها إلى هذه الوحدة الطرفية. تتطلب تبعيات البرنامج الثابت الإصدار 1.3 أو إصدارًا أحدث من NB-Designer للاستفادة بنجاح من إعدادات برنامج تشغيل إيثرنت في لاحقة هذا الطراز.

مزالق التطبيق وملاحظات هندسية

عند تركيب الوحدة داخل لوحات تحكم مغلقة بالكامل وغير مهوّاة تحتوي على محركات تردد متغير (VFDs) أو مزوّدات طاقة كبيرة، انتبه جيدًا إلى تبديد الحرارة. تشير المراقبة الحرارية إلى أن درجة حرارة التشغيل المحيطة بالوحدة يجب ألا تتجاوز 50 درجة مئوية. احرص على توفير خلوص لا يقل عن 100 مم من جميع جوانب هيكل HMI لمنع الاختناق الحراري الموضعي، الذي قد يقلل مبكرًا من العمر الافتراضي للإضاءة الخلفية LED.

نصائح التشغيل التجريبي والتوصيل &

لمنع انزياح اللمس وانقطاع الاتصالات التسلسلية الناتجين عن التداخل الكهرومغناطيسي عالي التردد، خصّص موصل تأريض منفصلًا منخفض الممانعة من مسمار التأريض الوظيفي (FG) في الطرف مباشرةً إلى اللوح النحاسي الخلفي الرئيسي للوحة. لا توصل طرف FG على التوالي مع توصيلات تأريض الأحمال الحثية عالية القدرة، مثل الموصلات أو محركات التيار المتردد.

إرشادات التركيب

تحذير بالغ الأهمية

اعزل جميع مصادر توزيع الطاقة الأولية والثانوية، وتحقق من انقطاع التيار عنها قبل بدء التركيب أو التوصيل أو التثبيت المادي. قد يؤدي عدم فصل طاقة الإدخال وتأمينها قبل إدخال كتلة الأطراف إلى إلحاق أضرار هيكلية بالمقرنات الضوئية الداخلية وإحداث مخاطر على السلامة الكهربائية لموظفي التشغيل التجريبي.

1

تأكد من أن أبعاد فتحة اللوحة هي تمامًا 191.0 مم (W) × 137.0 مم (H). يجب أن يتراوح الحد الأقصى لسُمك اللوحة المعدنية بين 1.6 مم و4.8 مم.

2

تأكد من استقرار حشية المطاط المقاومة للماء بشكل صحيح داخل القناة الموجودة في الجزء الخلفي من الإطار. أدخل جهاز HMI بشكل مستقيم في فتحة اللوحة من الجهة الأمامية.

3

أدخل حوامل التثبيت الأربعة المرفقة في فتحات التثبيت الجانبية بإطار HMI، ثم أحكم ربط المسامير بالتساوي بعزم أقصى يتراوح بين 0.5 و0.6 N-m لتحقيق إحكام وفق NEMA 4X / IP65. قد يؤدي الإفراط في إحكام الربط إلى تشويه الإطار الأمامي.

4

وصّل خط الطاقة الخارجي بجهد 24 فولت تيار مستمر باستخدام مقاطع أسلاك من 12 إلى 24 AWG (سلك نحاسي صلب). أحكم ربط مسامير كتلة أطراف الطاقة بعزم 0.5 N-m.

FAQ

ما الفرق الأساسي بين الطرازين NB7W-TW11B وNB7W-TW01B؟

يتضمن الطراز NB7W-TW11B منفذ Ethernet مدمجًا بسرعة 10/100 Base-T للاتصال بالشبكة وتعديل الشاشات عن بُعد، بينما يدعم الطراز NB7W-TW01B الاتصالات التسلسلية وعمليات النقل المحلية عبر USB فقط.

ما البرنامج المستخدم لتصميم الشاشات وبرمجة واجهة HMI هذه؟

تُبرمج واجهة HMI هذه باستخدام برنامج Omron NB-Designer، المتاح للتنزيل مجانًا من موقع الشركة المصنّعة. ويُوصى باستخدام الإصدار 1.3 أو إصدار أحدث لضمان دعم برامج تشغيل الاتصالات بشكل كامل.

هل يمكنني توصيل واجهة HMI بوحدات PLC من جهات تصنيع أخرى، أم أنها مقصورة على وحدات التحكم من Omron؟

يدعم الطراز NB7W-TW11B بروتوكولات متعددة الموردين، مما يتيح له الاتصال بمختلف وحدات PLC من جهات تصنيع أخرى، بما في ذلك Mitsubishi وSiemens وRockwell Automation (Allen-Bradley)، بالإضافة إلى شبكات Modbus RTU/TCP القياسية.

ماذا ينبغي أن أفعل إذا أصبحت استجابة اللمس غير مستقرة أو توقفت عن الاستجابة؟

تحقق أولًا من توصيل طرف التأريض الوظيفي (FG) مباشرة بهيكل اللوحة للتخلص من ضوضاء التداخل الكهرومغناطيسي (EMI). وإذا استمرت المشكلة، فافتح قائمة إعدادات النظام في واجهة HMI لإعادة معايرة شبكة اللمس المقاومة.
