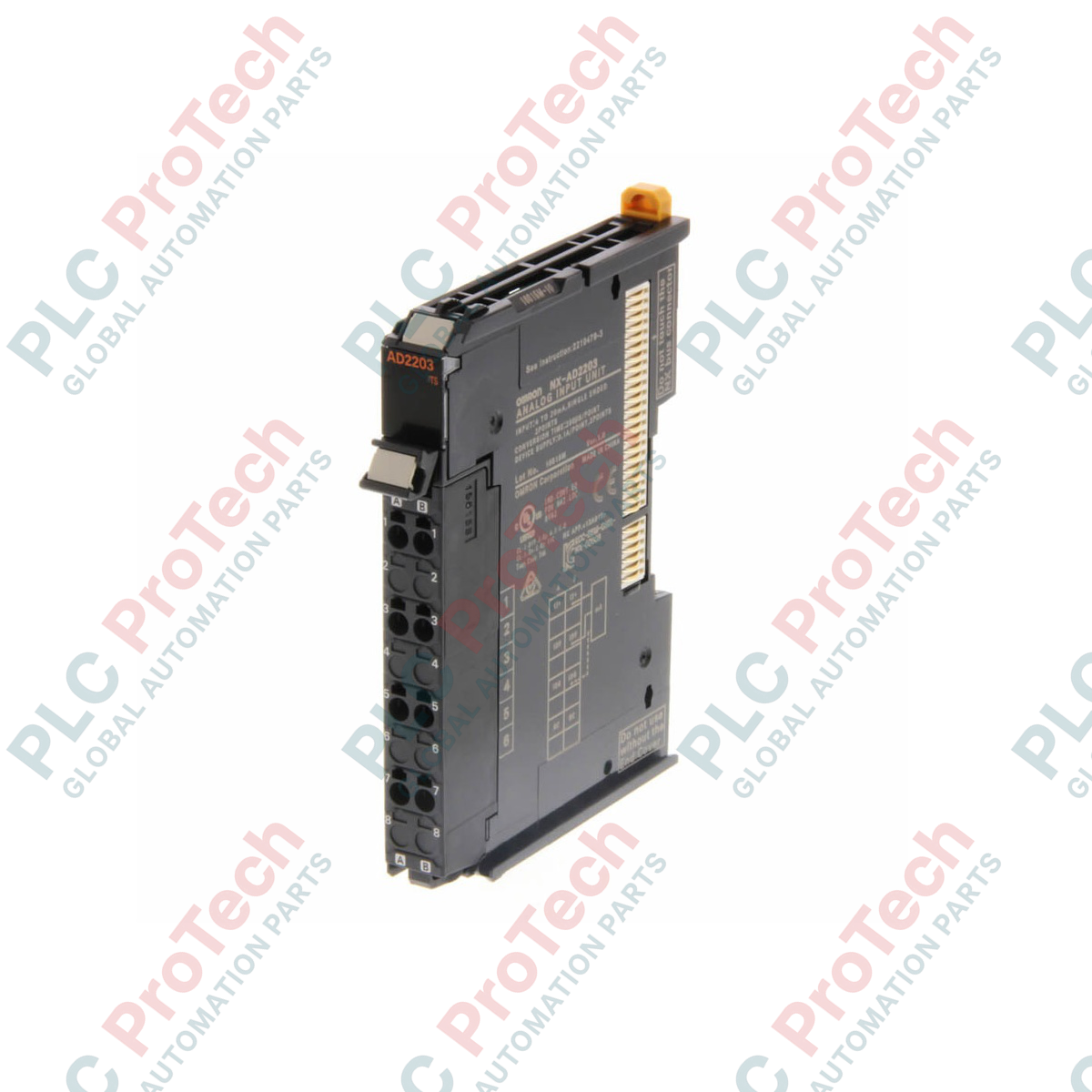

تتكامل وحدة الإدخال التماثلي Omron NX-AD2203 بسلاسة مع بنية أتمتة Sysmac، وتوفر اقتناءً دقيقًا وعالي الكثافة لإشارات التيار في أنظمة التحكم الصناعية الموزعة. تتميز وحدة الإدخال/الإخراج المدمجة فائقة الصغر هذه بـمدخلين تماثليين معايرين لحلقات تيار قياسية بقيمة 4 إلى 20 مللي أمبير، مما يتيح التوصيل المباشر بأجهزة إرسال العمليات ومقاييس التدفق ومستشعرات الضغط. وبفضل تشغيلها مباشرة على ناقل NX المتزامن، تتيح اقتناء البيانات بسرعة عالية ومتزامنة مع دورة التحكم في الآلة، مما يقلل تذبذب الإشارة ويحسن استقرار الحلقة ككل في التطبيقات الصعبة.
| المعلمة | المواصفات |
|---|---|
| الشركة المصنّعة | Omron |
| رمز الطراز | NX-AD2203 |
| نوع الإدخال | تيار تماثلي (4 إلى 20 مللي أمبير) |
| عدد المدخلات | قناتان أحاديتا النهاية |
| الدقة | 1/8000 |
| زمن التحويل | 250 ميكروثانية لكل قناة |
| ممانعة الإدخال | حوالي 250 أوم |
| طريقة مصدر الطاقة | التغذية من ناقل NX |
| استهلاك تيار الإدخال/الإخراج | لا يوجد استهلاك من أطراف مصدر طاقة الإدخال/الإخراج |
| الأطراف الخارجية | كتلة أطراف تثبيت دون براغٍ (8 أطراف) |
| الأبعاد (W × الارتفاع × العمق) | 12 مم × 100 مم × 71 مم |
| الوزن الصافي | 0.070 كجم (70 غرامًا) |
| وزن الشحن (محسوب) | 0.150 كجم |
تستخدم كتلة الأطراف الأمامية تخطيط مشبك محمّل بنابض، مصمم لتسريع التوصيلات الكهربائية وضمان التشغيل دون صيانة في ظل الاهتزازات الميكانيكية الشديدة.
| رقم الطرف | اسم الإشارة | تفاصيل الوظيفة / التوصيل |
|---|---|---|
| A1 | AMP1+ | طرف الإدخال التناظري الموجب للقناة 1 |
| A3 | AMP2+ | طرف الإدخال التناظري الموجب للقناة 2 |
| A5 | COM1 | طرف المشترك التناظري للقناة 1 |
| A7 | COM2 | طرف المشترك التناظري للقناة 2 |
| B1 / B3 | NC | لا يوجد توصيل (فصل داخلي) |
| B5 / B7 | حجب | أطراف التأريض الوظيفي لإنهاء حجب الكابل |
صُممت NX-AD2203 خصيصًا لحلقات التيار القياسية من 4 إلى 20 mA. إذا كانت مستشعرات الحقل لديك تُخرج 0 إلى 20 mA أو إشارات جهد خام (مثل 0 إلى 10 VDC)، فيجب استخدام NX-AD2603 البديلة أو NX-AD2204 المخصصة للجهد. تأكد من تحديث برنامج Sysmac Studio إلى الإصدار 1.10 أو أحدث لتسجيل هذه الوحدة وتهيئتها على شبكة وحدة اقتران EtherCAT دون أخطاء في البرنامج الثابت.
نظرًا لأن هذه الوحدة تستمد طاقة تشغيل المنطق الأساسية مباشرة من ناقل NX الداخلي، فإن استهلاك تيار الإدخال/الإخراج المبلّغ عنه هو 0.00 A. ومع ذلك، فهذا يعني أنه يجب توفير طاقة الحلقة لأجهزة الإرسال الحقلية ثنائية السلك من كتلة توزيع طاقة مساعدة خارجية بجهد 24 VDC. لا تحاول سحب طاقة حلقة أجهزة الإرسال مباشرة من أطراف NX-AD2203، إذ لا تحتوي الوحدة على توزيع داخلي لطاقة أجهزة الإرسال.
لضمان بقاء قياس الدقة 1/8000 خاليًا من الضوضاء في البيئات عالية التداخل الكهرومغناطيسي (مثل القرب من محولات التردد المتغيرة النشطة VFD)، استخدم دائمًا كابلات زوجية ملتفة ومُحجّبة (STP) لخطوط الإدخال التناظرية. وصّل حواجز الكابلات مباشرة بأطراف الحجب B5 أو B7 في الوحدة. بالنسبة إلى توصيلات الأسلاك الصلبة أو الأسلاك ذات أطراف الفيرول، أدخل السلك مباشرة في طرف Push-In Plus دون أدوات؛ وللتحرير، استخدم مفكًا صغيرًا مسطح الرأس على زر التحرير البرتقالي.
حاذِ قضبان التوجيه العلوية والسفلية لوحدة NX-AD2203 مع وحدة NX المجاورة أو وحدة الاقتران على سكة DIN.
حرّك الوحدة بإحكام نحو اليسار حتى تصدر موصلات الناقل الداخلية صوت نقرة وتثبت في مكانها بإحكام.
جرّد أسلاك إشارة الحقل بطول 8-10 مم. أدخل أطراف الفيرول أو الموصلات الصلبة بالكامل في أطراف Push-In Plus؛ واسحب برفق للتحقق من ثبات التوصيل الميكانيكي.
