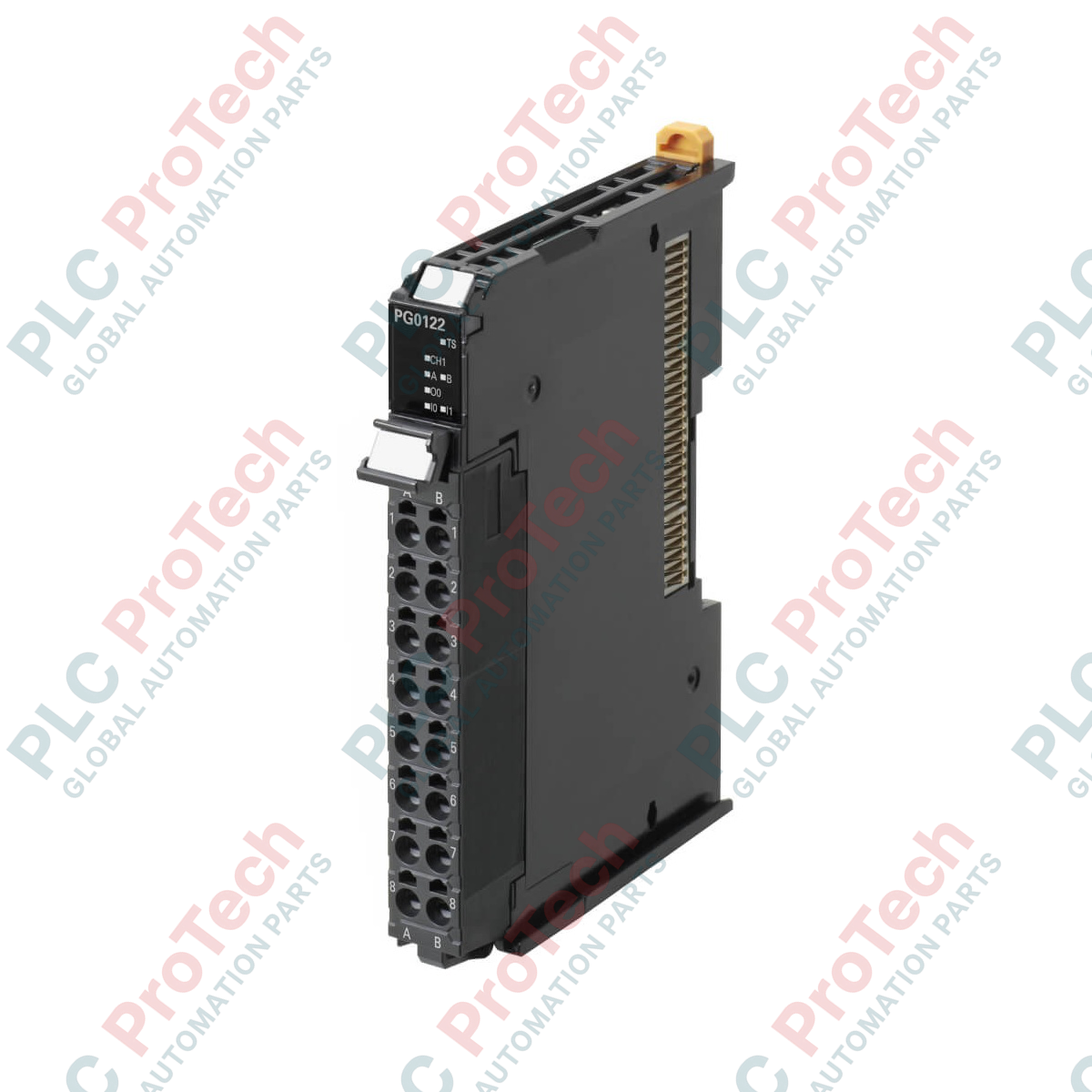

الشركة المصنعة: Omron
رقم المنتج: NX-PG0112
Country of origin:اليابان
نوع المنتج: وحدات إخراج نبضات PLC
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 70ج
Dimensions: 12 مم × 100 مم × 71 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يُنجز التحكم في تحديد الموضع ضمن منصة أتمتة Sysmac بسلاسة باستخدام وحدة خرج النبض ذات القناة الواحدة Omron NX-PG0112. تتكامل هذه الوحدة مباشرةً مع وحدات CPU من سلسلة NX أو وحدات التوصيل EtherCAT، وتوفر تحكمًا موثوقًا مفتوح الحلقة لمحركات الخطوات وأنظمة السيرفو التي تستقبل أوامر على شكل سلاسل نبضات. وقد صُممت بواجهة مجمّع مفتوح من نوع NPN، وتدعم المعالجة عالية السرعة مع التحديث المتزامن لمحاذاة مهام تحديد الموضع بدقة مع دورة وحدة التحكم الرئيسية في الشبكة.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Omron |
| رقم الطراز | NX-PG0112 |
| السلسلة | سلسلة NX |
| عدد القنوات | قناة واحدة |
| نوع الخرج | مجمّع مفتوح (نوع NPN) |
| الحد الأقصى لسرعة النبضات | 500 kpps |
| نطاق التحكم في الموضع | من -2,147,483,648 إلى 2,147,483,647 نبضة |
| نطاق التحكم في السرعة | من 1 إلى 500,000 نبضة في الثانية |
| المداخل المدمجة | نقطتان (إشارات إدخال خارجية) |
| المخارج المدمجة | 3 نقاط (نبضة أمامية/عكسية، بالإضافة إلى خرج خارجي عام واحد) |
| طريقة تحديث الإدخال/الإخراج | تحديث متزامن للإدخال/الإخراج / تحديث مُعطى الأولوية حسب فترة المهمة |
| التوصيل الخارجي | كتلة أطراف توصيل بمشبك لولبي (16 طرفًا) |
| استهلاك طاقة الإدخال/الإخراج | 20 مللي أمبير كحد أقصى |
| الحد الأقصى لطول الكابل | 3 أمتار (لخطوط خرج النبض وخطوط الإدخال/الإخراج) |
| الأبعاد (W × الارتفاع × العمق) | 12 مم × 100 مم × 71 مم |
| الوزن الصافي | 0.07 كجم |
| وزن الشحن (محسوب) | 1.00 كجم (مع العبوة الواقية) |
يتولى ترتيب الأطراف ذات الضغط المباشر المكوّن من 16 نقطة في واجهة NX-PG0112 توزيع طاقة التيار المستمر ومفاتيح الإدخال ومسارات أوامر المشغّل. احرص على الفصل المناسب بين خطوط النبضات عالية التردد ودوائر الطاقة الرئيسية.
| تخصيص الأطراف | اسم الإشارة | تفاصيل الوظيفة / الدائرة |
|---|---|---|
| A1 / B1 | I/O PWR + / - | وصلة مصدر طاقة الإدخال/الإخراج الخارجي بجهد 24 فولت تيار مستمر |
| A2 / B2 | IN1 / IN2 | نقاط الإدخال الخارجية (اكتشاف الأصل، أو القرب، أو الحد، أو التثبيت) |
| A3 / B3 | OUT1 / OUT2 | مخارج قطار النبضات (أمامي / سلسلة النبضات) |
| A4 / B4 | OUT3 / OUT4 | مخارج التحكم في الاتجاه (عكسي / التحكم في الاتجاه) |
| A5 إلى A8 / B5 إلى B8 | COM / NC | مسارات رجوع أرضي مشتركة ودبابيس أمان داخلية غير موصّلة |
بخلاف إصدارات مشغّل الخط التفاضلي، مثل NX-PG0122، تعتمد NX-PG0112 على أجهزة NPN ذات مجمع مفتوح. تأكّد من أن مشغّل الخطوات أو المؤازر لديك يوفّر خيارات سحب لأعلى مدمجة أو خارجية تتوافق مع حلقة جهد التحكم لديك، والتي تتطلب عادةً مسار سحب لأعلى بجهد 24 فولت تيار مستمر لتحقيق أزمنة صعود وهبوط نظيفة.
نظرًا إلى أن هذه وحدة ذات مجمع مفتوح، تتدهور سلامة الإشارة بسرعة مع المسافة بسبب سعة الخط. حافظ بدقة على أطوال الكابلات الفعلية أقل من 3 أمتار بين أطراف الوحدة وواجهة تشغيل المحرك لمنع توهين الإشارة وفقدان عدّ نبضات التموضع عند ترددات النبض العالية التي تقترب من المعدل الأقصى البالغ 500 kpps.
عند تهيئة Sysmac Studio، سجّل هذه الوحدة ضمن EtherCAT Coupler أو حامل وحدة المعالجة المركزية، وعيّن معلمات المحور ضمن إعدادات التحكم في الحركة. تحقّق مرة أخرى من تهيئة متغير المحور كمحور للتحكم في موضع محور واحد. استخدم دائمًا كابلات مزدوجة مجدولة محمية لخطوط خرج الأوامر، وثبّت توصيل الحواجز الأرضية بإحكام عند مدخل خزانة التشغيل.
تحذير بالغ الأهمية
اعزل جميع مصادر الطاقة التي تغذي اللوحة الخلفية لـ PLC وناقل NX I/O وأنظمة التشغيل قبل بدء تركيب الأجهزة أو توصيل الأطراف. سيؤدي التوصيل أو الأسلاك أثناء وجود الطاقة إلى تلف كهربائي لا يمكن إصلاحه في ترانزستورات المجمع المفتوح، كما سيبطل ضمان الشركة المصنّعة.
