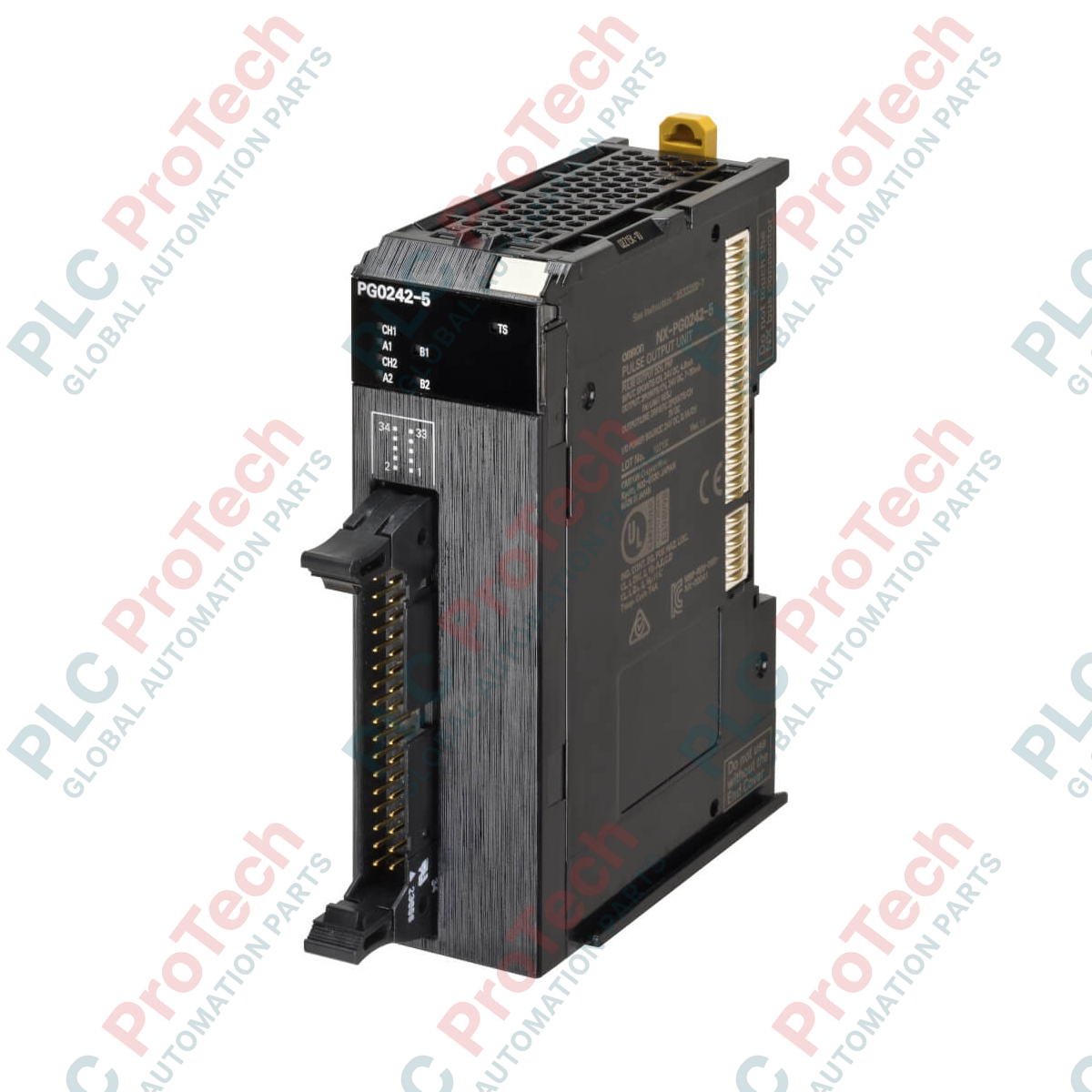

وحدة خرج نبضي من سلسلة NX ‏Omron NX-PG0242-5

وحدة خرج نبضي من سلسلة NX ‏Omron NX-PG0242-5

تبقى فقط 3 عنصر/عناصر في المخزون

  • الشركة المصنعة: Omron

  • رقم المنتج: NX-PG0242-5

  • Country of origin:اليابان

  • نوع المنتج: وحدات خرج نبضي

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 110ج

  • Dimensions: 30 مم × 100 مم × 71 مم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

تتطلب تطبيقات التحكم في الحركة عالية الأداء توليدًا دقيقًا لسلسلة النبضات، وهو ما توفره وحدة التحكم في الحركة NX-PG0242-5. صُممت هذه الوحدة كـوحدة خرج نبضات عالية الكثافة ثنائية القنوات لمنصة Omron Sysmac، وتوفر مخارج لمشغّل الخط متوافقة مع الواجهات الخارجية من نوع PNP. كما تتكامل بسلاسة مع نظام الإدخال/الإخراج من سلسلة NX، مما يتيح تحكمًا متزامنًا مفتوح الحلقة في مشغّلات المحركات المؤازرة ومحركات الخطوات.

باستخدام التحديث المتزامن للإدخال/الإخراج أو التحديث ذي الأولوية حسب فترة المهمة، تضمن هذه الوحدة أقل قدر من التذبذب والتنفيذ الحتمي لملفات الحركة. ويُجمّع الاتصال عبر واجهة موصل MIL عالية الكثافة، ما يقلل المساحة التي تشغلها اللوحة وتعقيد التوصيلات مع الحفاظ على سلامة الإشارة العالية للإرسال عالي السرعة.

الميزات

  • قناتا خرج نبضات مستقلتان لتحديد مواضع متعددة المحاور.
  • دعم تحديث الإدخال/الإخراج المتزامن لتنسيق مهام الحركة مباشرة مع دورة وحدة المعالجة المركزية لوحدة التحكم.
  • أوضاع متعددة لخرج النبضات، بما في ذلك الاتجاه الأمامي/العكسي، والنبضة + الاتجاه، والطور التفاضلي (بضرب ×1 أو ×2 أو ×4).
  • توصيلات مجمّعة عبر واجهة موصل MIL ذات 34 طرفًا.
  • مداخل ومخارج مدمجة (5 مداخل و5 مخارج لكل قناة) لمفاتيح الحد، ومستشعرات الموضع الأصلي، وأدوات التحكم المساعدة.

التطبيقات

  • آلات التغليف وطاولات الفهرسة الدوارة.
  • أنظمة تصنيع أشباه الموصلات ومناولة الرقاقات.
  • روبوتات جسرية عالية السرعة للالتقاط والوضع.
  • مزامنة مشغّل الخطوات والمحرك المؤازر متعدد المحاور.

المواصفات الفنية

الشركة المصنّعةرقم الجزء / الطرازالسلسلةنوع الوحدةعدد القنواتطريقة التحكمصيغة خرج النبضاتنطاق التحكم في السرعةنطاق التحكم في الموضعالمدخلات لكل قناةالمخارج لكل قناةطريقة تحديث الإدخال/الإخراجنوع التوصيل الخارجياستهلاك التيار (مصدر طاقة الإدخال/الإخراج)الحد الأقصى لطول كابل مشغّل الخطالحد الأقصى لطول كابل الإدخال/الإخراج المساعدالأبعاد (W × الارتفاع × العمق)الوزن
Omron
NX-PG0242-5
سلسلة NX
وحدة خرج النبضات (خرج مشغّل الخط، نوع PNP)
2
تحكم مفتوح الحلقة عبر خرج سلسلة نبضات
خرج مشغّل الخط
من 1 إلى 4,000,000 نبضة/ثانية
من ‎-2,147,483,648‎ إلى ‎2,147,483,647‎ نبضة
5 مدخلات خارجية
5 (نبضة أمامية واحدة، نبضة عكسية واحدة، 3 مخارج خارجية)
تحديث متزامن للإدخال/الإخراج أو تحديث ذو أولوية حسب فترة المهمة
موصل MIL (34 طرفًا × 1)
50 ملي أمبير كحد أقصى
10 م كحد أقصى
3 م كحد أقصى
30 مم × 100 مم × 71 مم
0.11 كجم

إرشادات التركيب

  • التركيب: ثبّت الوحدة بإحكام على سكة DIN قياسية مقاس 35 مم داخل مجموعة توسيع الناقل من سلسلة NX.
  • الحجب: استخدم كابلات زوجية ملتوية محمية (STP) لجميع مخارج نبضات مشغّل الخط لتقليل التداخل الكهرومغناطيسي (EMI).
  • أطوال الكابلات: تأكد من ألا تتجاوز كابلات خرج مشغّل الخط 10 أمتار، وأن تبقى كابلات مستشعرات الإدخال/الإخراج القياسية أقل من 3 أمتار.
  • التأريض: تأكد من توصيل سكة DIN بطرف تأريض وقائي (PE) للحفاظ على الحصانة المناسبة ضد الضوضاء.
Key Features:
#NX Series #Pulse Output Units

ما هي الوظيفة الأساسية لوحدة Omron NX-PG0242-5؟
وحدة NX-PG0242-5 هي وحدة تحكم حركة ذات قناتين تولد نبضات عالية السرعة لتشغيل محركات الخطوة أو محركات السيرفو في تكوين الحلقة المفتوحة.

ما نوع مرحلة الإخراج التي تستخدمها هذه الوحدة؟
تستخدم مرحلة إخراج محرك خط مصممة لمقاومة عالية للضوضاء وتدعم واجهات خارجية من نوع PNP.

كيف يتم توصيل الأسلاك بوحدة NX-PG0242-5؟
جميع مدخلات القنوات، ومخرجات النبض، والمخرجات المساعدة مدمجة في موصل MIL مكون من 34 طرفًا واحدًا.

ما هو الحد الأقصى لطول الكابل المدعوم لمخرجات النبض؟
تدعم مخرجات محرك الخط طول كابل أقصى يبلغ 10 أمتار، بينما تقتصر خطوط الإدخال/الإخراج القياسية الأخرى على 3 أمتار.

ما هي أوضاع التزامن التي يدعمها هذا الموديل؟
يدعم تحديث الإدخال/الإخراج المتزامن، الذي يوافق عمليات الإدخال/الإخراج مع دورة وحدة المعالجة المركزية الرئيسية للمتcontroller، وتحديث أولوية فترة المهمة.
