الشركة المصنعة: Omron
رقم المنتج: NX-TC3405
Country of origin:اليابان
نوع المنتج: وحدات التحكم في درجة الحرارة
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1000ج
Dimensions: 150 مم × 120 مم × 50 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

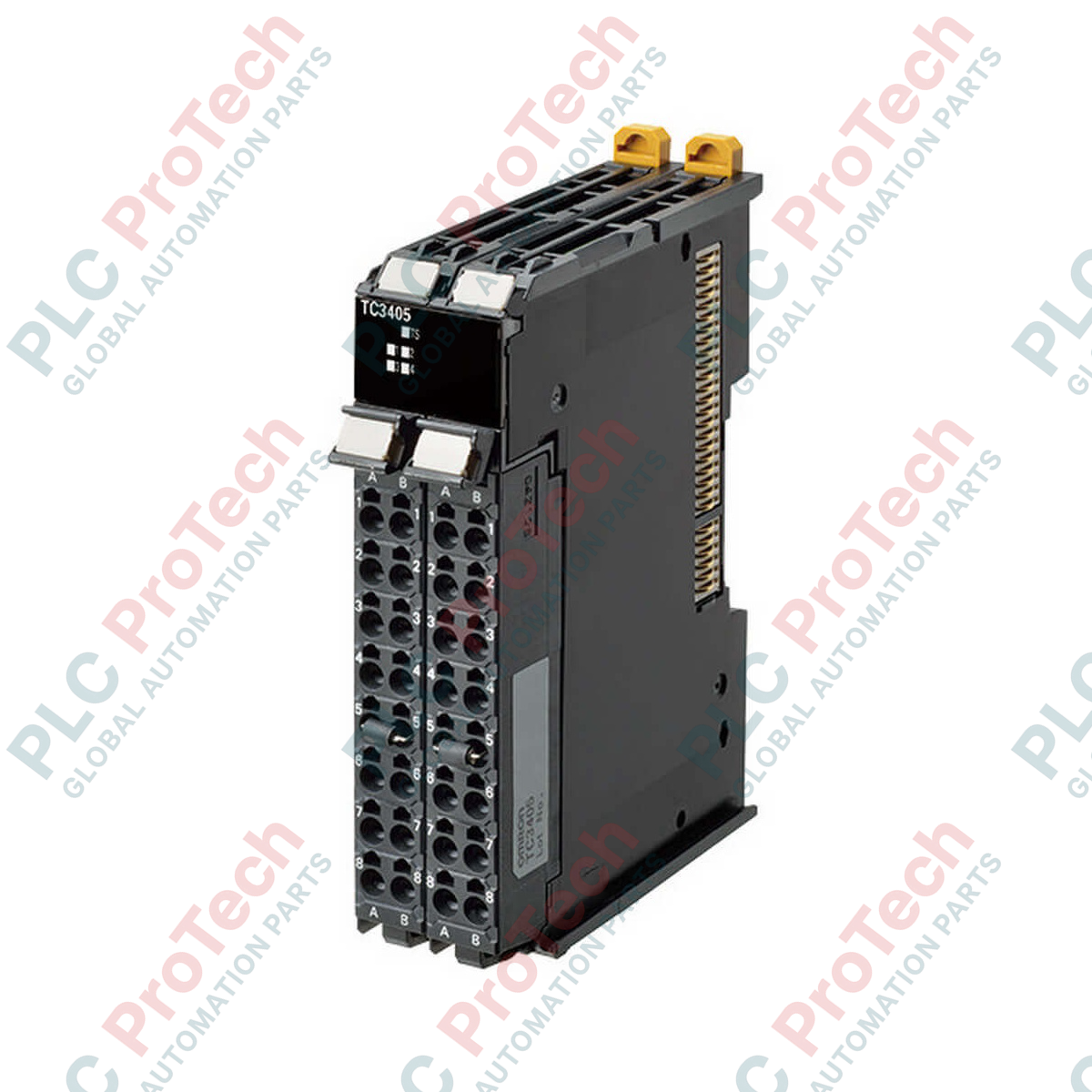

صُممت وحدة Omron NX-TC3405 لإدارة حرارية متعددة الحلقات ضمن منصة الأتمتة Sysmac، وتوفر تحكمًا في درجة الحرارة عالي السرعة والدقة عبر أربع قنوات مستقلة. تتصل هذه الوحدة من سلسلة NX مباشرةً بناقل الإدخال/الإخراج NX، وتعالج المدخلات التناظرية الواردة من مجموعة واسعة من المزدوجات الحرارية ومستشعرات RTD لتشغيل حلقات تحكم دقيقة في التسخين أو التبريد. وبفضل تصميمها المدمج وقدراتها المتكاملة على اكتشاف السلامة والأعطال، فإنها تحسّن استغلال مساحة اللوحة مع الحفاظ على ثبات حراري عالٍ في البيئات الصناعية الصعبة.
| الشركة المصنّعة | Omron |
| رقم الطراز | NX-TC3405 |
| نوع الوحدة | التحكم في درجة الحرارة (4 قنوات) |
| حلقات التحكم | 4 حلقات (تسخين أو تبريد) |
| أنواع الإدخال | مزدوج حراري (B، C، E، J، K، L، N، P، R، S، T، U) / RTD (Pt100، JPt100) |
| المخارج الرقمية | 4 مخارج PNP PWM (24 VDC، 21 mA / نقطة) |
| زمن التحويل | 50 مللي ثانية / وحدة |
| نوع توصيل الإدخال/الإخراج | Push-In Plus (قابل للفصل، موصلان) |
| تصنيف الغلاف | IP20 |
| أبعاد المنتج | 100 مم (ارتفاع) × 24 مم (W) × 80 مم (عمق) |
| وزن الوحدة | 140 g |
| وزن الشحن (محسوب) | 1.00 كجم |
| أبعاد العبوة (محسوبة) | 150 مم × 120 مم × 50 مم |
تنتمي NX-TC3405 إلى السلسلة المعيارية NX، المتوافقة مع وحدات المعالجة المركزية NJ/NX ووحدات اقتران EtherCAT (مثل NX-ECC203). عند استبدال الأنظمة القديمة أو إعداد أنظمة تحكم مخصصة، يُرجى ملاحظة أن NX-TC3405 مزودة بمخارج PNP (منطق المصدر). أما متطلبات NPN (منطق المصرف)، فينبغي تحديد NX-TC3406 لها. علاوةً على ذلك، إذا كانت هناك حاجة إلى حلقتي تحكم فقط، ففكّر في NX-TC2405 ذات القناتين لتحسين تخطيط اللوحة وخفض تكاليف الأجهزة.
من الاعتبارات الهندسية الأساسية حد تيار يبلغ 21 mA لكل نقطة خرج في قنوات التحكم الرقمية. ستؤدي محاولة تشغيل الأحمال الحثية ذات السحب العالي أو المرحلات الميكانيكية مباشرةً إلى إتلاف مرحلة الخرج الداخلية. يُوصى بشدة بتوصيل هذه المخارج بمرحل حالة صلبة (SSR) متوافق ذي مدخل بمستوى منطقي. للحصول على قراءات دقيقة لدرجة الحرارة، تأكد من عدم تعرض مستشعر الوصلة الباردة للمزدوجة الحرارية في كتلة الأطراف لتيارات هواء مباشرة من مراوح التبريد داخل الخزانة الكهربائية، إذ قد تؤدي تيارات الهواء المحلية إلى انحراف خوارزميات تعويض الوصلة الباردة.
أثناء الإعداد الأولي في Sysmac Studio، تأكد من أن نوع الإدخال المحدد يطابق تمامًا المستشعر المتصل (مثل النوع K أو Pt100) لتجنب أخطاء الحساب. أبقِ أسلاك المستشعر منفصلة عن خطوط التيار المتردد عالي الجهد لتقليل الاقتران بالضوضاء الكهرومغناطيسية. استخدم كابلات مزدوجة مجدولة ومحمية لتمديدات المزدوجات الحرارية، مع تأريض الدرع من جهة لوحة التحكم فقط. تدعم أطراف Push-in Plus الأسلاك المصمتة حتى 1.5 مم2 أو الأسلاك المجدولة المزوّدة بنهايات قياسية؛ وتجنب الأسلاك المجدولة المطلية بالقصدير أو العارية لضمان وصلة محكمة وموثوقة على المدى الطويل.
تحذير بالغ الأهمية
تأكد من فصل الطاقة عن نظام PLC بالكامل قبل تركيب الوحدة أو إزالتها أو توصيل أسلاكها. قد يؤدي العمل على معدات موصولة بالطاقة إلى إتلاف واجهة الناقل الداخلية الحساسة للوحة NX الخلفية، كما يشكل خطر الصعق الكهربائي. تأكد من عزل دوائر السخان بالكامل قبل توصيل مداخل استشعار احتراق السخان.
ثبّت الوحدة على سكة DIN بمحاذاة خطاف القناة العلوي ثم الضغط إلى الأسفل حتى يستقر مزلاج القفل في مكانه ويصدر صوت طقطقة.
حرّك الوحدة أفقيًا على طول السكة حتى تتصل بإحكام بالوحدة المجاورة من سلسلة NX، مع تعشيق موصلات الناقل الداخلية.
أدخل نهايات الأسلاك المعزولة مسبقًا مباشرةً في أطراف Push-in Plus لإكمال توصيلات خرج المستشعر ومرحل الحالة الصلبة (SSR).
