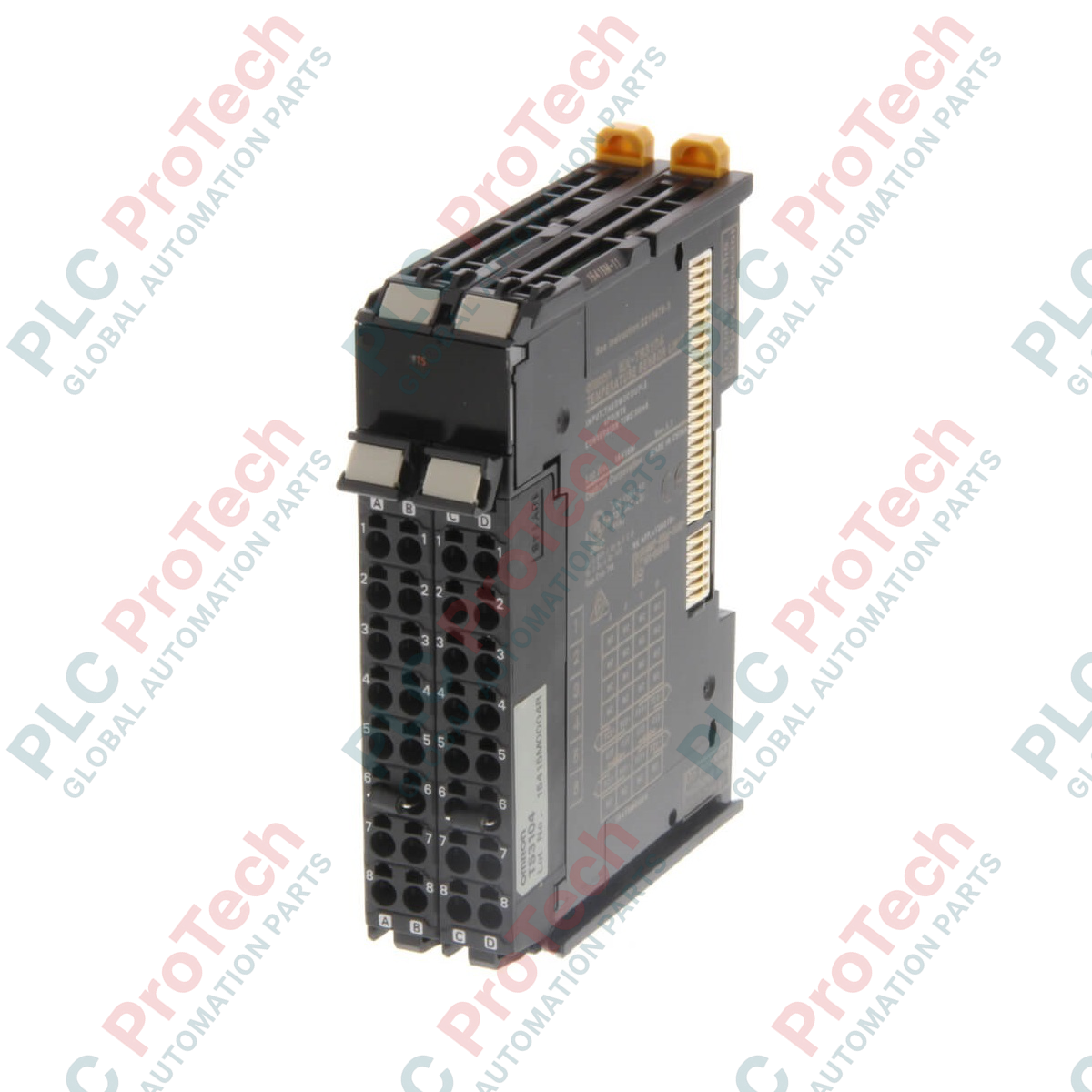

صُممت وحدة Omron NX-TS3102 للمراقبة الحرارية عالية السرعة ضمن منصة التشغيل الآلي Sysmac، وتوفر معالجة دقيقة لإشارات المزدوجات الحرارية لتطبيقات حلقات التحكم في درجات الحرارة الصناعية. تتميز وحدة إدخال المزدوجات الحرارية ذات النقاط الأربع هذه بتوصيلات دفع عالية الكثافة بلا براغٍ، ما يقلل وقت التركيب وأخطاء التوصيل. وبفضل تشغيلها على ناقل NX عالي السرعة، توفر سرعة تحويل فائقة تبلغ 10 ms لكل وحدة مع حد دقة يبلغ 0.01 degC، ما يجعلها مناسبة للعمليات التي تتطلب تنظيمًا حراريًا صارمًا وحلقات استجابة سريعة.
| المعلمة | المواصفات |
|---|---|
| الشركة المصنّعة | Omron |
| الطراز | NX-TS3102 |
| السلسلة | سلسلة NX |
| عدد النقاط | 4 نقاط |
| أنواع المدخلات / المستشعرات | المزدوج الحراري (K، J، T، E، L، U، N، R، S، WRe5-26، PLII) |
| زمن التحويل | 10 ms / وحدة |
| الدقة | 0.01 degC كحد أقصى. |
| ممانعة الدخل | 20 kOhm كحد أدنى |
| الحد الأقصى المطلق لمعدل الدخل | +/-130 mV |
| طريقة العزل | من المدخل إلى ناقل NX: محول (الطاقة)، عازل رقمي (الإشارة) بين المدخلات: محول (الطاقة)، عازل رقمي (الإشارة) |
| استهلاك طاقة وحدة NX | متصل بوحدة CPU: 1.55 W كحد أقصى. متصل بوحدة الاقتران: 1.10 W كحد أقصى. |
| تهيئة وحدة التوصيل الطرفية | كتلة أطراف توصيل بالتثبيت دون براغٍ (16 طرفاً × 2) |
| الأبعاد (W × الارتفاع × العمق) | 24 مم × 100 مم × 71 مم |
| الوزن الصافي | 0.14 كجم |
| وزن الشحن (محسوب) | 1.50 كجم |
صُممت NX-TS3102 للأنظمة التي تستخدم Sysmac Studio. وعلى الرغم من تطابق مخططات أطراف التوصيل الفعلية مع وحدات NX التناظرية القياسية، فإن NX-TS3102 توفر عزلاً كاملاً بين القنوات. إذا لم يكن نظامك يتطلب عزلاً مطلقاً بين القنوات أو كان احتياجه إلى كثافة نقاط أقل، فإن NX-TS2102 ذات النقطتين تمثل بديلاً وظيفياً مباشراً ضمن نفس المساحة المادية.
لضمان دقة التحويل المحددة البالغة 0.01 درجة مئوية، تتطلب الوحدة فترة إحماء مدتها 45 دقيقة بعد تزويد لوحة التحكم بالطاقة. تعتمد دقة تعويض الوصلة الباردة (CJC) على قراءات درجة الحرارة المحيطة المحلية. لذلك، لا تركّب الوحدة مباشرة فوق معدات عالية التبديد للحرارة، مثل محركات التردد المتغير (VFDs) أو مزودات الطاقة الكبيرة للنظام.
عند تمديد أسلاك مستشعرات المزدوجة الحرارية، استخدم دائماً أسلاك تمديد مخصصة ومحمية للمزدوجات الحرارية. مرّر هذه الإشارات في مواسير معدنية منفصلة ومؤرضة بعيداً عن كابلات التيار المتردد عالية الجهد لمنع الضوضاء الكهرومغناطيسية من التسبب في انجراف إشارة درجة الحرارة. استخدم أسلاكاً صلبة أو مجدولة منتهية بأطراف كبس مع أطراف التوصيل اللولبية الخالية من البراغي، لضمان تلامسات كهربائية محكمة ضد الغاز ومقاومة للاهتزاز.
تحذير بالغ الأهمية
اعزل جميع مصادر طاقة نظام التحكم وافصلها واقفلها قبل تركيب الوحدة أو إزالتها أو توصيل أسلاكها. قد يؤدي العمل على قضبان ناقل NX المكهربة إلى إتلاف دوائر العزل الرقمي الداخلية والتسبب في حالات أعطال ناقل CPU.
التثبيت على سكة DIN
حاذِ دليل الانزلاق الموجود في الجزء الخلفي من NX-TS3102 مع سكة DIN، ثم ادفع الوحدة بشكل مستوٍ مقابل السكة حتى يثبت خطاف مسار DIN في مكانه.
توصيل الناقل
حرّك الوحدة جانبياً على طول سكة DIN حتى يتعشق موصل ناقل NX المدمج بها بإحكام مع وحدة CPU أو وحدة اقتران الواجهة المجاورة.
إدخال أسلاك المزدوجة الحرارية
استخدم مفك براغي مسطح الرأس للضغط على لسان تحرير الطرف البرتقالي لفتح المشبك الزنبركي، ثم أدخل الموصل المُعرّى أو السلك المزود بطرف كبس، وحرّر اللسان لتثبيت التوصيل.
