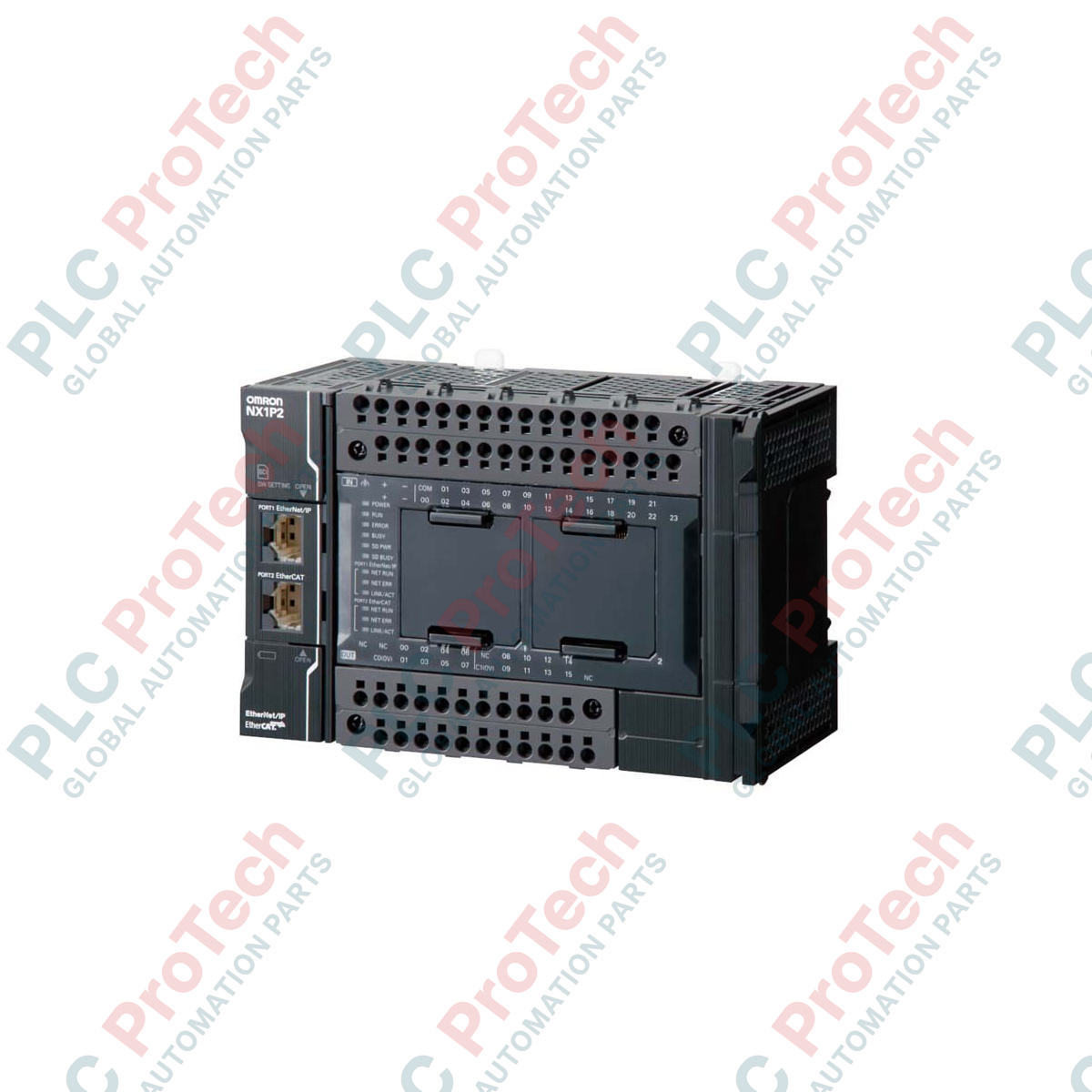

وحدة CPU من سلسلة Omron Sysmac NX1P، الطراز NX1P2-1140DT1

SKU NX1P2-1140DT1

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Omron
رقم المنتج: NX1P2-1140DT1
Country of origin:اليابان
نوع المنتج: وحدات المعالجة المركزية لـ PLC
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 660ج
Dimensions: 7.1 سم × 14.8 سم × 10.0 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

صُمّمت منصة التنفيذ Omron NX1P2-1140DT1 للتحكم المتكامل في تطبيقات الحركة والتسلسل صغيرة النطاق، وتوفّر معالجة متقدمة ضمن بنية أتمتة Sysmac. وبفضل دمج الإدخال/الإخراج والتحكم الشبكي عبر EtherCAT والاتصالات عبر EtherNet/IP في هيكل مدمج، تعمل وحدة التحكم هذه كمركز أتمتة عالي الحتمية. وقد صُمّمت للاستجابة الفورية، إذ تنفّذ دورة المهمة الأساسية في 2 ms، مستفيدةً من 1.5 MB من ذاكرة البرنامج و2 MB من ذاكرة المتغيرات لتنفيذ خوارزميات تحكم متقدمة دون تأخير. ويضم تكوين الإدخال/الإخراج المتكامل 40 نقطة طرفية، مع مخارج بمنطق مصدر PNP، ما يسهّل الاتصال المباشر بأجهزة المجال الصناعية الحديثة.

الميزات

التحكم المتزامن بالحركة: يدعم التروس الإلكترونية في الوقت الحقيقي، والتحكم بالكامات، والاستيفاء متعدد المحاور.
بنية الإدخال/الإخراج المدمجة: تتضمن 40 نقطة إلكترونية الحالة الصلبة (24 مدخلاً و16 مخرجاً بمصدر PNP) مدمجة مباشرة في الوحدة.
إمكانات الشبكة المزدوجة: تتيح المنافذ المدمجة لـ EtherCAT (Master) وEtherNet/IP مزامنة الحركة عالية السرعة والتكامل مع أنظمة المصنع على مستوى المؤسسة في الوقت نفسه.
التكامل مع Sysmac Studio: تتم التهيئة والبرمجة من خلال منصة برمجية موحّدة واحدة.
قابلية التوسّع: يتصل بسهولة بوحدات الإدخال/الإخراج من سلسلة NX ولوحات الخيارات لتوسيع إمكانات الاتصال التسلسلي والتناظري.

التطبيقات

آلات التغليف ووضع الملصقات عالية السرعة.
أنظمة جسور الالتقاط والوضع متعددة المحاور.
أنظمة التعبئة والجرعات والتعبئة في الزجاجات الدقيقة.
مناولة المواد الواردة والصادرة وتتبع الناقلات.

المواصفات الفنية

الشركة المصنّعة	Omron
رقم الطراز	NX1P2-1140DT1
سلسلة وحدة التحكم	Sysmac NX1P
زمن دورة المهمة الأساسية	2 مللي ثانية
ذاكرة البرنامج	1.5 ميجابايت
ذاكرة المتغيرات	2 ميجابايت
واجهات الاتصال	EtherCAT Master وEtherNet/IP وEthernet TCP/IP
تهيئة الإدخال/الإخراج المدمجة	40 نقطة: 24 مدخلاً و16 مخرجاً (ترانزستور، مصدر PNP)
نطاق جهد الإمداد	من 20.4 إلى 28.8 فولت تيار مستمر
الوزن الصافي	0.66 كجم
وزن الشحن (محسوب)	3.00 كجم
الأبعاد (L × W × الارتفاع)	7.1 سم × 14.8 سم × 10.0 سم
بلد المنشأ	اليابان

التوصيلات والواجهات

مجموعة المنافذ / الأطراف	التخصيص الوظيفي
منفذ EtherCAT	توصيل RJ45 بمحركات السيرفو ووحدات الإدخال/الإخراج البعيدة ومستشعرات الرؤية.
منفذ EtherNet/IP	توصيل RJ45 لواجهة HMI وSCADA وقاعدة البيانات والتهيئة.
طرفية مزوّد الطاقة	توصيل مباشر لطاقة نظام وحدة التحكم الرئيسية بجهد 24 VDC.
أطراف الإدخال	24 نقطة، متوافقة مع مستشعرات الاستقبال أو الإمداد القياسية بجهد 24 VDC.
أطراف الخرج	16 نقطة، بتهيئة مخارج ترانزستور بمصدر تيار من نوع PNP، وتتطلب طرفًا مشتركًا خارجيًا.

الطرازات البديلة والتوافق

تشير اللاحقة "DT1" إلى أن وحدة التحكم هذه تستخدم مخارج ترانزستور بمصدر تيار من نوع PNP. أما التطبيقات التي تتطلب مخارج مستقبلة للتيار من نوع NPN، فيجب اختيار الطراز البديل "DT". يتطلب الترقية من وحدات التحكم الأقدم من سلسلة CP ترحيلًا كاملًا في Sysmac Studio. تأكد من تحديث بيئة التطوير المتكاملة إلى الإصدار 1.17 أو أحدث لضمان التعرّف السلس على الجهاز في فهرس الأجهزة وبرمجة معلمات هذه المراجعة من العتاد.

مخاطر التطبيق وملاحظات هندسية

لضمان موثوقية تشغيلية عالية، التزم بمتطلبات الخلوص الحراري داخل الخزانة الكهربائية. احرص على وجود فجوة هوائية لا تقل عن 30 mm فوق مبيت الوحدة وتحته عند التشغيل بالقرب من الحد الأعلى لدرجة الحرارة المحيطة. لا تمرّر كابلات التيار المتردد عالية الجهد بالتوازي مع خطوط التيار المستمر منخفض الجهد التي تغذي وحدات الإدخال/الإخراج المدمجة، لتجنب التداخل الكهرومغناطيسي والتبدلات الخاطئة في مقاطعات المداخل عالية السرعة.

نصائح التشغيل والتوصيلات

قبل تشغيل الوحدة، تأكد من ضبط جهد مصدر الطاقة الخارجي لوحدات الإدخال/الإخراج وفق معايير VDC القياسية، ومن مطابقته للمرجع المشترك لأطراف الخرج. استخدم دائمًا كابلات STP مزدوجة التدريع من الفئة Cat5e لحلقة EtherCAT لضمان سلامة الإشارة في ظل الضوضاء الكهرومغناطيسية عالية التردد. إذا كنت تستخدم مداخل المشفّر المدمجة، فمرّر خطوط الإشارة التفاضلية عبر قنوات منفصلة مباشرةً إلى الأطراف.

إرشادات التركيب

تحذير بالغ الأهمية: تأكد من فصل جميع دوائر طاقة مصادر التيار المتردد والمستمر وتأمينها ضد إعادة التشغيل، ومن خلوها تمامًا من الجهد، قبل التركيب أو التوصيل أو إدخال لوحات التوسعة. قد يؤدي عدم عزل مصادر الجهد العالي بالكامل إلى تلف دائم لأشباه الموصلات في لوحة معالجة وحدة المعالجة المركزية.

1

ثبّت الوحدة رأسيًا على سكة DIN قياسية ونظيفة بعرض 35mm، وتأكد من إحكام تعشيق ألسنة القفل في مواضعها.

2

صِل طرف التأريض الوقائي الرئيسي بقضيب التأريض المركزي في لوحة التحكم باستخدام موصلات منخفضة الممانعة.

3

ثبّت أسلاك مصدر الطاقة 24 VDC مباشرةً في أطراف الطاقة المخصصة، وتحقق من قطبية موصلي الموجب والمشترك.

4

أدخل كابلات الاتصال EtherCAT وEtherNet/IP المُهيّأة مسبقًا في منافذ RJ45 المخصصة لها، وتأكد من سماع نقرة واضحة عند تثبيتها.

FAQ

ما الفرق بين اللاحقتين DT وDT1 لهذه الوحدة المركزية؟

تشير اللاحقة DT1 إلى منطق خرج ترانزستور PNP (مصدر للتيار) للمخارج الرقمية المدمجة. وتشير اللاحقة DT إلى منطق خرج ترانزستور NPN (مصرف للتيار). وهما غير متوافقتين من حيث أطراف التوصيل، ولا يمكن استبدال إحداهما بالأخرى مباشرةً دون تعديلات على الأسلاك.

ما الحد الأدنى لإصدار البرنامج المطلوب لبرمجة وحدة التحكم هذه؟

تتطلب البرمجة وتهيئة الأجهزة الإصدار 1.17 أو أحدث من Sysmac Studio. تأكد من تحديث قاعدة بيانات الأجهزة والمكتبات المحلية للوصول إلى جميع متغيرات الحركة المدمجة.

كم محورًا متزامنًا يمكن التحكم فيه عبر وحدة EtherCAT الرئيسية المدمجة؟

تدعم هذه الوحدة ما يصل إلى محورين للتحكم في الحركة المتزامنة، وما يصل إلى 4 محاور للتحكم في المواضع أحادية المحور عبر منفذ اتصال EtherCAT.

هل تدعم وحدة التحكم هذه بروتوكولات الاتصال القياسية Modbus؟

نعم، يُدعم Modbus TCP بشكل أصلي عبر منفذي EtherNet/IP وEthernet القياسي. بالإضافة إلى ذلك، يمكن تهيئة Modbus-RTU التسلسلي باستخدام لوحات اختيارية للاتصال التسلسلي تُركّب مباشرةً في اللوحة الأمامية لوحدة التحكم.
