Omron

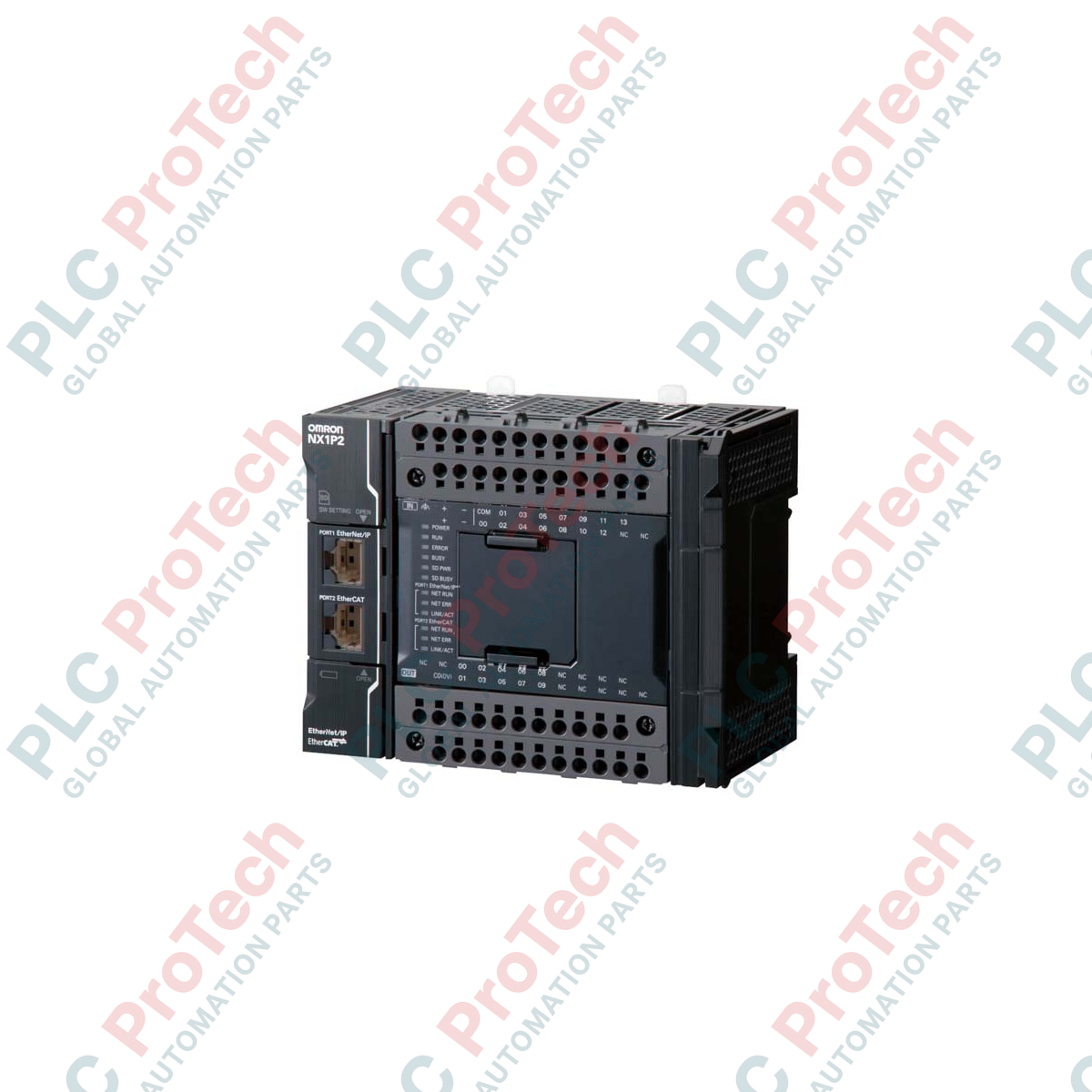

وحدة CPU من سلسلة Sysmac NX1 من Omron، طراز NX1P2-9024DT1

SKU NX1P2-9024DT1

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: Omron

  • رقم المنتج: NX1P2-9024DT1

  • Country of origin:اليابان

  • نوع المنتج: وحدات المعالجة المركزية لـ PLC

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 590ج

  • Dimensions: 124 مم x 100 مم x 71 مم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

يتولى Omron NX1P2-9024DT1 تنفيذ المزامنة المحلية عالية السرعة واتصالات الشبكات الصناعية، ويعمل معالجًا مركزيًا للأنظمة المؤتمتة المعتمدة على Sysmac. تدمج هذه الوحدة مداخل ومخارج فعلية مباشرةً في هيكل وحدة التحكم الرئيسية، وتوفر 14 مدخلًا و10 مخارج PNP. وصُممت لتوحيد الحركة والمنطق والشبكات ضمن منصة واحدة؛ إذ تدعم ما يصل إلى 8 عقد EtherCAT (بما فيها محوران متزامنان للحركة و4 محاور للتحكم في المواضع)، إلى جانب اتصال EtherNet/IP مخصص لضمان التواصل السلس في أرضية المصنع. وهي مثالية للآلات الصغيرة والمتوسطة الحجم، إذ توفر سرعات تنفيذ عالية بزمن دورة للمهمة الدورية الرئيسية يصل إلى 2 ms، باستخدام 1.5 MB من ذاكرة البرامج و2 MB من ذاكرة المتغيرات.

الميزات التقنية الرئيسية

  • التحكم المتزامن بالحركة: يدعم محورين متزامنين للحركة و4 محاور لتحديد المواقع عبر التحكم الرئيسي EtherCAT.
  • تهيئة الإدخال/الإخراج المدمج: مزوّد بـ 24 نقطة إدخال/إخراج مدمجة (14 مدخلًا و10 مخارج PNP/مصدر) لتجنب وحدات التوسعة غير الضرورية.
  • بروتوكولا شبكة مزدوجان: منافذ مدمجة لكل من EtherCAT (لشبكات الحركة الآنية وعلى مستوى الأجهزة) وEtherNet/IP (لتبادل البيانات مع المضيف ومن نظير إلى نظير).
  • توسعة مرنة: إمكانية توصيل ما يصل إلى لوحتي خيارات من سلسلة NX مباشرة بالواجهة الأمامية لوحدة المعالجة المركزية، لإتاحة اتصالات تسلسلية RS-232C/RS-422A/485 أو إدخال/إخراج تناظري.
  • التشغيل دون بطارية: يستخدم ذاكرة غير متطايرة للنسخ الاحتياطي لبرامج المستخدم ومتغيرات النظام، مما يقلل الحاجة إلى الصيانة الدورية للأجهزة.

التطبيقات الصناعية

  • أنظمة مناولة المواد: تحكم دقيق في أجهزة الفرز والناقلات الذكية وتجميعات الالتقاط والوضع ذات الرافعة الجسرية.
  • معدات التغليف: آلات التشكيل والتعبئة والإغلاق، وآلات التغليف العمودية، وآلات اللف التي تتطلب تزامن الكامات الإلكترونية.
  • معالجة أشباه الموصلات: أذرع مناولة غرف الأبحاث وخطوط نقل الرقائق التي تتطلب شبكات حتمية عالية السرعة.
  • التجميع والفحص: منصات تحديد المواقع متعددة المحاور وطاولات الفهرسة الدوارة المدمجة مع أنظمة الرؤية الآلية.

جدول المواصفات الفنية

الشركة المصنّعة Omron
رمز الطراز NX1P2-9024DT1
سلسلة المنتج Sysmac NX1P
جهد التغذية 24 VDC (النطاق المقبول: من 20.4 إلى 28.8 VDC)
سعة ذاكرة البرنامج 1.5 MB
سعة ذاكرة المتغيرات 2 MB (للمتغيرات غير المحتفظ بها)
زمن دورة المهمة الأساسية 2 مللي ثانية كحد أدنى (قابل للتهيئة)
المدخلات المدمجة 14 نقطة (24 VDC، متوافقة مع مستشعرات ثنائية/ثلاثية الأسلاك)
المخارج المدمجة 10 نقاط (مخارج ترانزستور PNP/Source، بقدرة اسمية 0.1 A لكل قناة)
عقد EtherCAT Master حتى 8 عقد فعلية
محاور التحكم في الحركة محوران متزامنان و4 محاور تحديد موضع منفردة
بروتوكولات ناقل المجال المدعومة EtherCAT، EtherNet/IP، TCP/IP، UDP/IP، عميل/خادم FTP
درجة حرارة التشغيل من 0 إلى 55 درجة مئوية (دون تكاثف)
الأبعاد (W × H × D) 124 مم × 100 مم × 71 مم
الوزن الصافي 0.59 كجم
وزن الشحن (محسوب) 2.00 كجم
أبعاد العبوة (محسوبة) 18.0 سم × 15.0 سم × 12.0 سم

التوصيلات والواجهات

المنفذ / الطرف نوع الواجهة وتعيين الوظائف
أطراف الطاقة مدخل طاقة 24 VDC موجب / سالب، بالإضافة إلى طرف لولبي مخصص للتأريض الوقائي (PE).
منفذ EtherCAT موصل RJ45 واحد محمي، يعمل كوحدة EtherCAT Master. للاتصال بالأجهزة اللاحقة، مثل محركات السيرفو وأنظمة أطراف الإدخال/الإخراج البعيدة ومحركات التردد المتغير.
منفذ EtherNet/IP موصل RJ45 واحد محمي. يدعم الشبكات الصناعية القياسية، واتصالات المضيف (البرمجة باستخدام Sysmac Studio)، وشبكة Ethernet المفتوحة TCP/IP.
كتل الأطراف كتلة أطراف قابلة للإزالة بنظام التوصيل بالدفع Plus. القسم العلوي: 14 مدخلاً (من 0 إلى 13). القسم السفلي: 10 مخارج ترانزستور (من 0 إلى 9) مع أطراف مشتركة منفصلة.

رؤى هندسية تجريبية

الطرازات البديلة والتوافق

يستخدم هذا الطراز اللاحقة DT1، ما يحدده على أنه وحدة مخارج ترانزستور PNP/Source. توخَّ الحذر الشديد أثناء ترقيات النظام: يتطلب استبدال NX1P2-9024DT (الذي يستخدم مخارج NPN/Sink) بإصدار DT1 إعادة توصيل أطراف المشترك لمشغلات المجال لتجنب حدوث قصر كهربائي مباشر. يُدعم ترحيل البرامج بالكامل من أجهزة سلسلة CJ أو CP الأقدم باستخدام معالج التحويل القياسي في Sysmac Studio، لكن يجب إعادة تقييم تعيينات الإدخال/الإخراج الفعلية بسبب تغييرات تسميات الأطراف.

مخاطر التطبيق وملاحظات هندسية

عند إعداد طوبولوجيات EtherCAT المعقدة، تجنب تجاوز الحد الأقصى الفعلي البالغ 8 وحدات. إذا لزم استخدام عدد أكبر من الوحدات، فستحتاج إلى وحدة CPU من الفئة الأعلى NX102 أو NJ. وتأكد أيضًا من ألا يتجاوز إجمالي سحب التيار من المستشعرات المساعدة التي تتغذى من كتلة أطراف وحدة CPU الحدود المقدرة. يتطلب التشغيل بالقرب من الحد الحراري البالغ 55 degC داخل خزائن IP54 المغلقة تركيب الوحدة عموديًا على سكة DIN وترك مسافة خلوص لا تقل عن 30 mm من الأعلى والأسفل لضمان التبريد بالحمل الحراري الطبيعي.

نصائح التشغيل الأولي والتوصيلات

استخدم دائمًا كابلات STP (زوج مجدول محمي) من الفئة Cat5e أو أعلى لشبكة EtherCAT، لمنع التداخل الكهرومغناطيسي عالي التردد الناتج عن محركات التردد المتغير (VFDs) المجاورة من التسبب في فقدان حزم الاتصال. تأكد من توصيل درع كابل الشبكة على نحو سليم بقضيب تأريض النظام. أثناء التشغيل الأولي، يتحقق Sysmac Studio بدقة من مزامنة البرنامج الثابت؛ لذا تأكد من تطابق إعدادات مشروع البرنامج الثابت تمامًا مع مستوى مراجعة وحدة CPU الفعلية قبل محاولة تنزيل المشروع.

إرشادات التركيب

تحذير بالغ الأهمية

اعزل جميع مصادر الطاقة الخارجية قبل البدء بالتركيب أو التثبيت الميكانيكي أو توصيل كتلة أطراف الإدخال/الإخراج. قد يؤدي عدم فصل مصدر الطاقة الوارد 24 VDC بالكامل إلى إتلاف دوائر منطق وحدة CPU بسبب زيادة مفاجئة في الجهد، أو إلى تشغيل غير متوقع للآلة نتيجة التنشيط الجزئي للترانزستورات.

1

التثبيت على سكة DIN: ثبّت معالج NX1P2 على سكة DIN قياسية مقاس 35 mm (مثل TH35-7.5). أمل الوحدة إلى الأمام، وأدخل الخطافات العلوية في سكة DIN، ثم اضغط على الجزء السفلي لأسفل حتى تسمع نقرة آلية القفل المنزلقة.

2

تركيب سلك التأريض: مرّر موصلًا نحاسيًا مخصصًا للتأريض (بمقطع لا يقل عن 2.0 mm مربع / 14 AWG) بإحكام من طرف التأريض الوقائي لوحدة CPU إلى قضيب التأريض الرئيسي في الخزانة الكهربائية. اجعل سلك التأريض أقصر ما يمكن.

3

توصيلات الأطراف: أزل 10 mm من عزل أسلاك الحقل الخاصة بالمستشعرات/المشغلات. أدخل الأسلاك النحاسية الصلبة أو المنتهية بأطراف كبس مباشرةً في نقاط كتلة أطراف push-in Plus. لاستخراج الأسلاك، اضغط لأسفل على دبوس التحرير البرتقالي باستخدام مفك براغٍ مسطح الرأس.

4

كابلات الشبكة: صِل خط كابل EtherCAT المخصص بمنفذ الاتصال الأيمن. أدخل وصلة نظام المضيف EtherNet/IP في منفذ الاتصال الأيسر. ثبّت قفلي RJ45 للتحقق من الثبات الميكانيكي.

FAQ

ما الفرق الكهربائي الرئيسي بين NX1P2-9024DT وNX1P2-9024DT1؟

يتميز NX1P2-9024DT1 بمخارج ترانزستور PNP (مصدر)، بينما يستخدم NX1P2-9024DT مخارج ترانزستور NPN (مصب). يجب أن تتوافق تكوينات التوصيل والتوصيلات المشتركة والأحمال الخارجية مع تصميم مخرج الترانزستور المحدد.

ما حزمة البرامج المطلوبة لبرمجة وحدة التحكم هذه وتهيئتها؟

يجب تهيئة وحدة التحكم وبرمجتها باستخدام بيئة التطوير المتكاملة Sysmac Studio من Omron. يهيئ المبرمجون المنطق القياسي والسلامة وواجهة HMI ومسارات الحركة ضمن حزمة البرامج الموحدة هذه.

هل يدعم هذا الطراز وحدات التوسعة الخارجية؟

نعم. يمكنك توسيع سعات الإدخال والإخراج المحلية بتوصيل وحدات الإدخال والإخراج من سلسلة NX مباشرةً بالجانب الأيمن من وحدة المعالجة المركزية، أو باستخدام لوحات الخيارات (للاتصالات التسلسلية أو الإدخال والإخراج التناظري) في الفتحات الموجودة على اللوحة الأمامية.

كم محورًا متزامنًا يستطيع محرك الحركة التعامل معه؟

تدعم وحدة المعالجة المركزية محورين للحركة متزامنين بالكامل، وما يصل إلى 4 محاور تحديد موضع فردية يتم التحكم فيها عبر شبكة EtherCAT الرئيسية لناقل المجال، بحد أقصى إجمالي يبلغ 8 عُقد EtherCAT فعلية.
