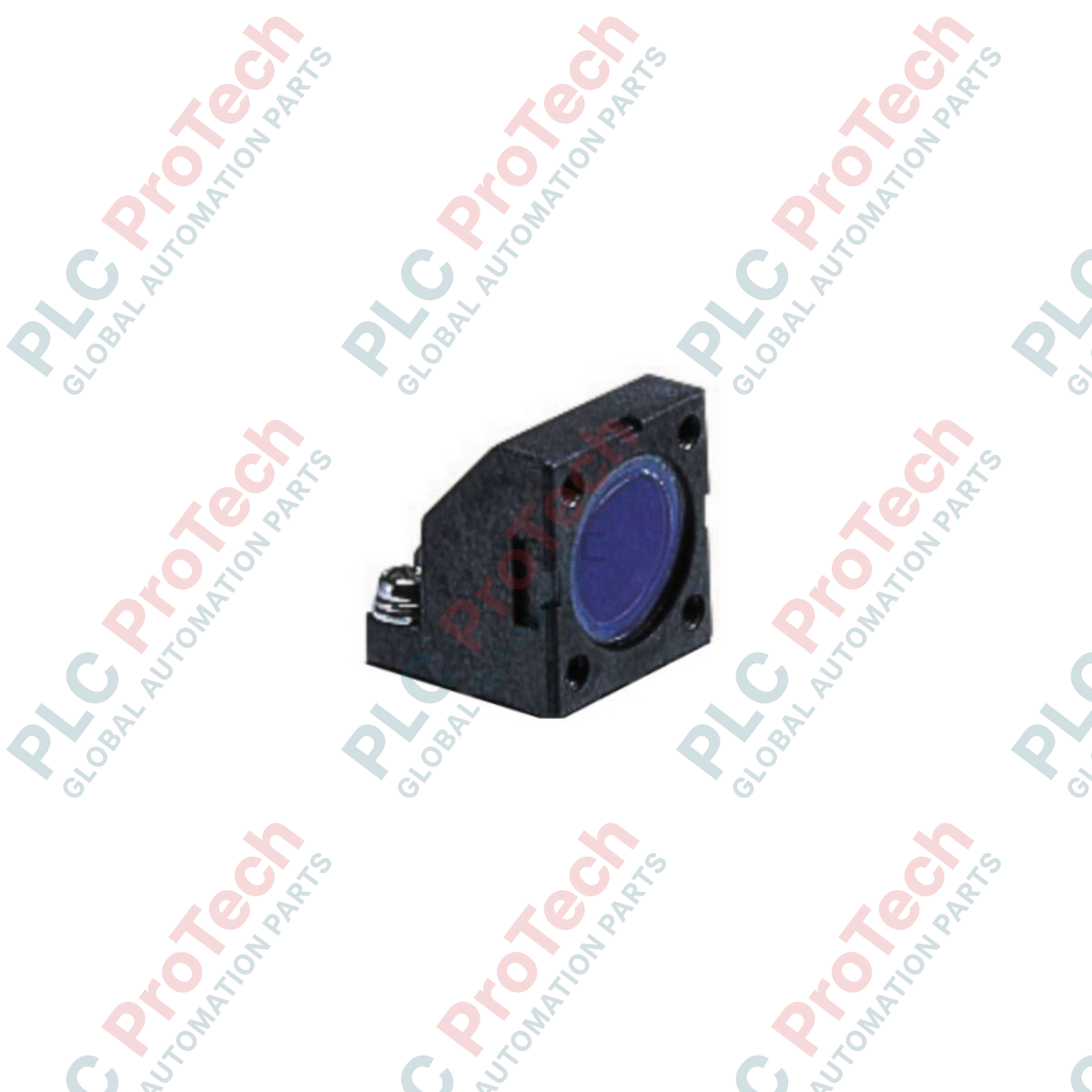

يتم توجيه أشعة قياس الليزر إلى التجاويف الميكانيكية الضيقة باستخدام Omron ZX-XF12، وهو ملحق بصري عالي الدقة للرؤية الجانبية صُمم خصيصًا لرؤوس مستشعرات الإزاحة بالليزر من سلسلة ZX-LD. يغيّر ملحق إعادة التوجيه البصري هذا محور قياس الليزر بزاوية 90 درجة بالضبط، ما يتيح للمهندسين تنفيذ تتبع متقدم للإزاحة في الفجوات الضيقة، وداخل الآلات المدمجة، وفي إعدادات المحاذاة العمودية حيث يستحيل استخدام التركيب الخطي القياسي فعليًا. صُنع الجهاز بإطار من الألومنيوم الصلب ومرايا بصرية عالية الانعكاسية، ويحافظ على أقصى قدر من سلامة الشعاع وأدنى حد من توهين الإشارة للحصول على تغذية راجعة متسقة وعالية الدقة للقياس.
| المعلمة | المواصفة |
|---|---|
| الشركة المصنّعة | Omron |
| الطراز | ZX-XF12 |
| نوع الملحق | ملحق الرؤية الجانبية |
| زاوية إعادة توجيه الضوء | 90 درجة |
| رؤوس المستشعر المتوافقة | سلسلة Omron ZX-LD (مثل ZX-LD40 وZX-LD100) |
| تركيب المواد | الألومنيوم المؤكسد ومرآة زجاجية دقيقة |
| وزن المنتج | 0.05 كجم |
| وزن الشحن (محسوب) | 0.15 كجم |
| أبعاد العبوة (محسوبة) | 80 مم × 60 مم × 45 مم |
صُمّم ZX-XF12 خصيصًا لرؤوس مستشعرات الليزر المحورية والمتشتتة ZX-LD. لاحظ أن إضافة هذا الملحق البصري تغيّر مسافة مركز القياس الاسمية ونطاق القياس الإجمالي بسبب إطالة المسار البصري الداخلي. ارجع دائمًا إلى منحنى المعايرة المعدّل لرأس المستشعر في دليل Omron عند ضبط عوامل القياس وإزاحات نقطة الصفر في وحدة تضخيم سلسلة ZX.
نظرًا إلى اعتماد هذه الوحدة على مرآة عاكسة خارجية، فإن تلوث المسار البصري يُعد نمط فشل حرجًا. في البيئات التي يكثر فيها رذاذ الزيت أو الغبار المحمول جوًا أو التكاثف، ستتراكم الجسيمات على المرآة، ما يتسبب في تشتت الضوء وظهور رموز الخطأ "DARK" أو "NEAR" على وحدة التحكم. في هذه الظروف، صمّم طوقًا للتطهير بالهواء أو حاوية واقية ذات تصنيف IP حول نقطة القياس.
عند تركيب ZX-XF12 على رأس ZX-LD، تأكّد من شدّ مسامير التثبيت بعزم متساوٍ وفقًا لمواصفات Omron. قد يؤدي الإجهاد الميكانيكي غير المتساوي إلى تشويه هيكل الملحق، ما يخرج المرآة عن المحاذاة المتوازية ويُزيح حزمة القياس المنعكسة عن المركز. بعد التركيب المادي، أجرِ معايرة كاملة لنقطة الصفر واختبر خطية النظام باستخدام مقياس مرجعي.
تحذير بالغ الأهمية: سلامة إشعاع الليزر
أوقف تشغيل وحدة تحكم مستشعر الليزر أو افصل الطاقة فعليًا عن رأس المستشعر قبل تركيب الملحق ذي الرؤية الجانبية أو ضبطه. قد يتسبب الانعكاس المباشر أو المرآوي لحزم الليزر من الفئة 2 أو الفئة 3R إلى العينين في تلف دائم لشبكية العين. لا تنظر مطلقًا مباشرةً إلى مرآة الانحراف أثناء التشغيل الفعلي.
نظّف بصريات المُرسِل والمستقبِل في رأس الليزر ZX-LD ووجه المرآة في ZX-XF12 باستخدام مناديل عدسات صناعية خالية من الزيت وكحول الأيزوبروبيل.
حاذِ دبابيس التوجيه المتزاوجة في ZX-XF12 مع فتحات المحاذاة المقابلة على الوجه الأمامي لرأس المستشعر.
أدخل مسامير التثبيت وشدّها تدريجيًا بنمط متناوب لضمان تلامس مستوٍ ومتوازٍ. لا تُفرط في الشد.
شغّل وحدة التحكم، وتحقّق من أن السطح المستهدف يقع ضمن نطاق القياس المُزاح حديثًا، ثم نفّذ إجراء معايرة نقطة الصفر في وحدة التحكم.
