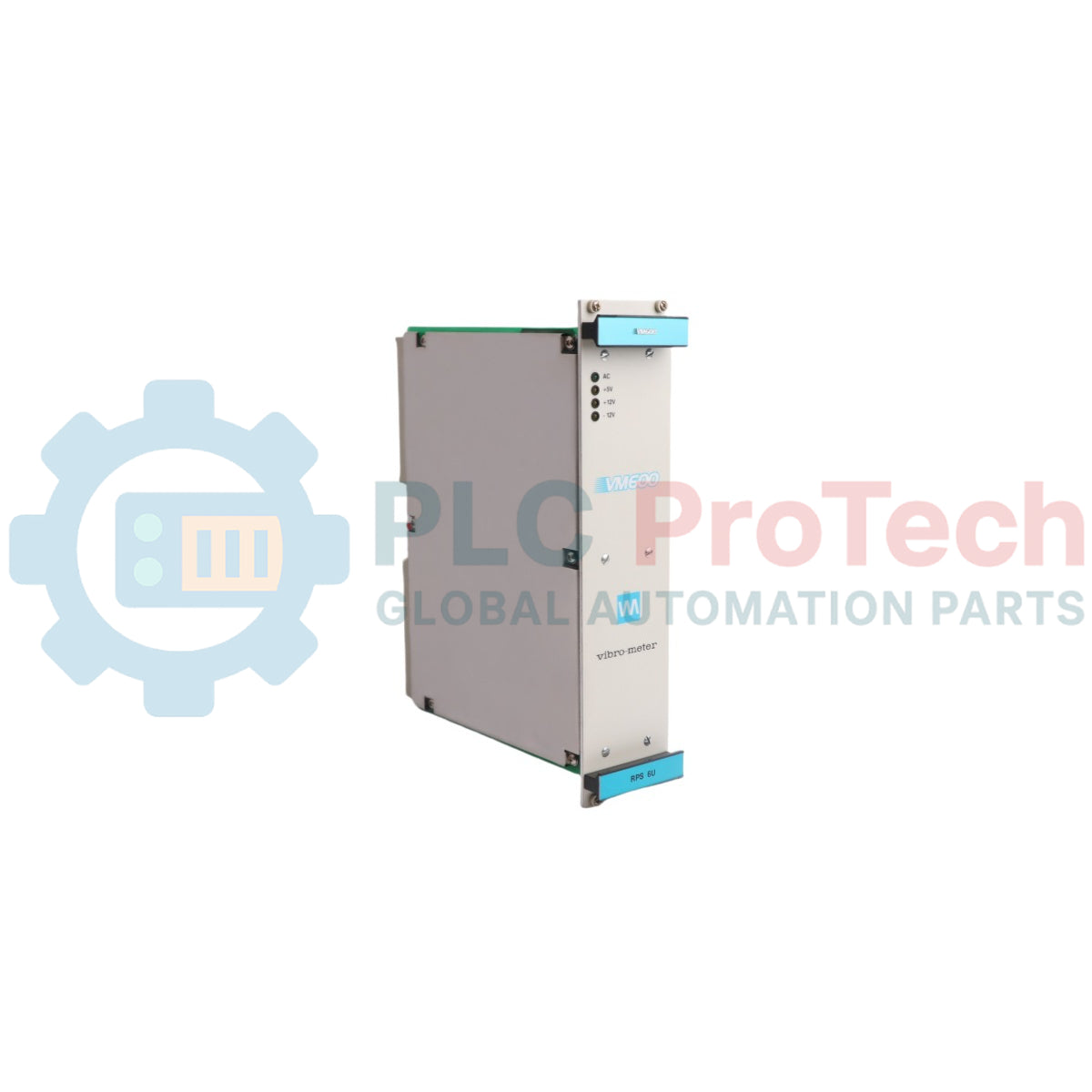

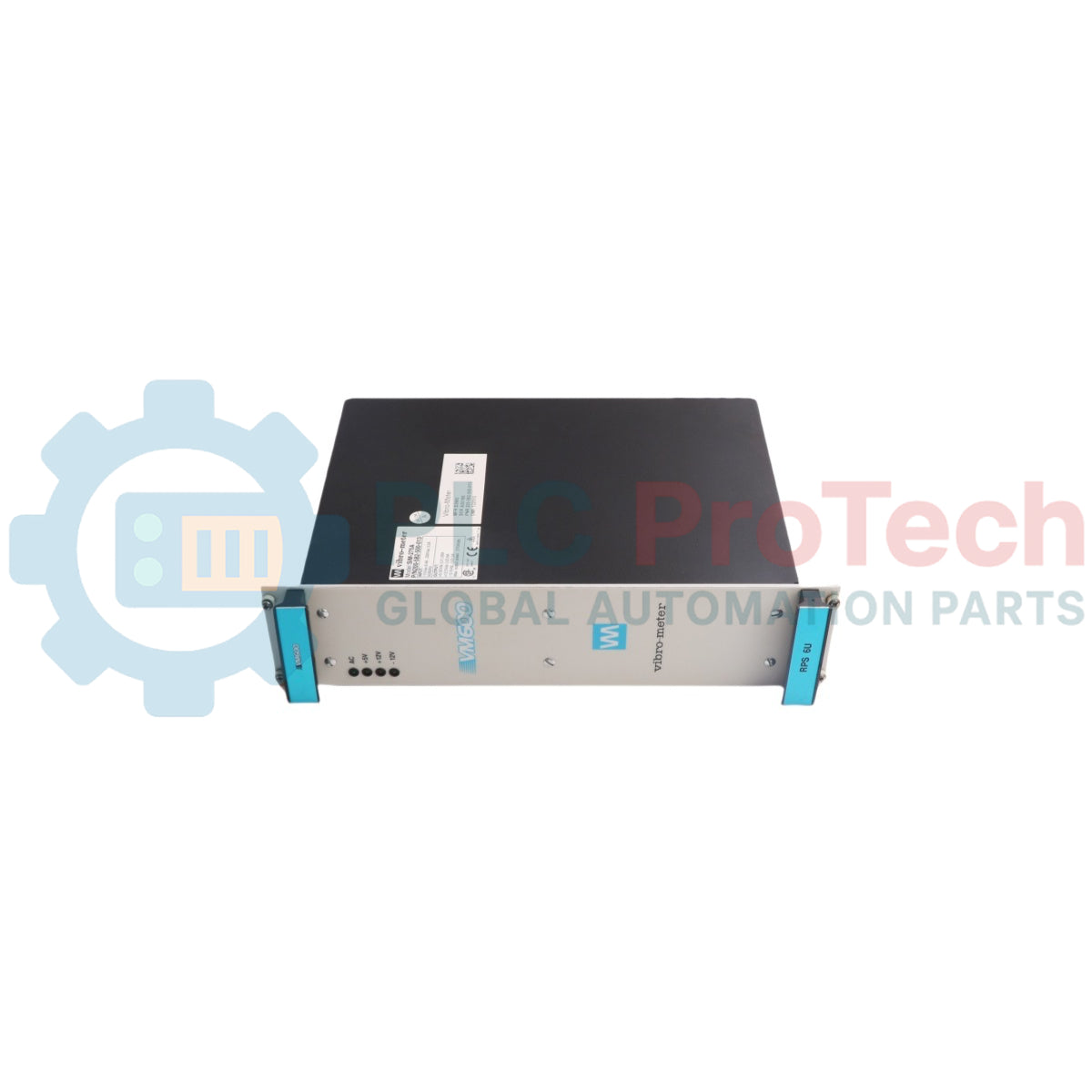

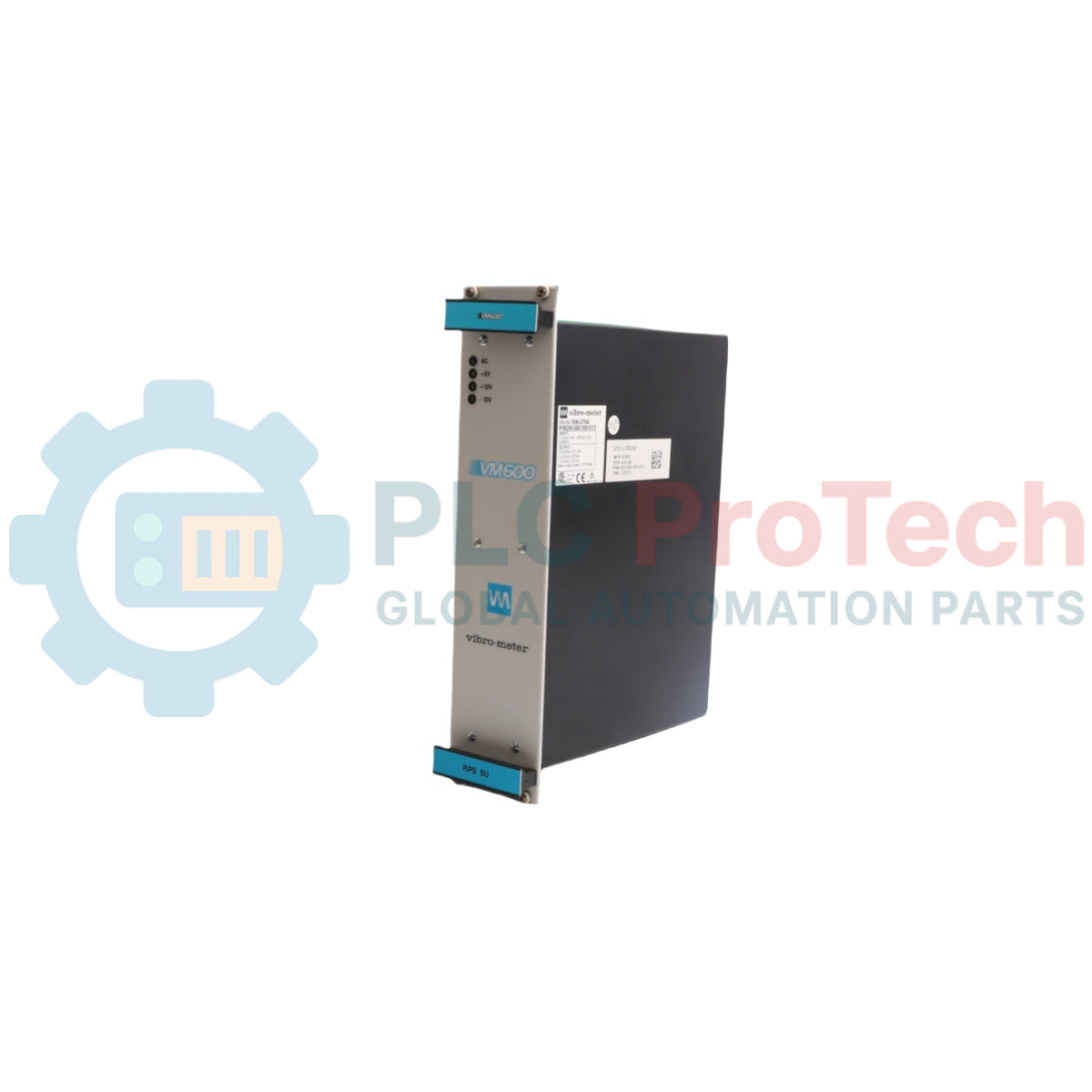

مزود طاقة رف VIBRO-METER VM600 RPS6U 200-582-500-013 (110/230 فولت تيار متردد)

نظرة عامة على المنتج

وحدة RPS6U 200-582-500-013 (RPS6U) هي الوحدة الأساسية لتحويل الطاقة من التيار المتردد (AC) إلى التيار المستمر (DC) لنظام حماية الماكينات Vibro-Meter VM600. تم تصميم هذا المزوّد بالطاقة المركب على حامل بارتفاع 6 وحدات (6U) لبيئات صناعية عالية التوفر، ويقوم بتحويل تيار المصنع الرئيسي المتردد القياسي (110/230 فولت تيار متردد) إلى جهود تيار مستمر منظمة مطلوبة بواسطة وحدات MPC4 و CPUM وبطاقات الإدخال/الإخراج المختلفة. تم تصميم RPS6U بكفاءة عالية وانبعاثات كهرومغناطيسية منخفضة، مما يضمن حصول إلكترونيات مراقبة الاهتزازات الحساسة على طاقة "نظيفة" خالية من التداخلات المنقولة عبر التيار الكهربائي الرئيسي، وهو أمر بالغ الأهمية لمنع التعثرات الخاطئة في تطبيقات توليد الطاقة والبتروكيماويات.

التكوين الفني (نظرة متعمقة)

يعد البديل 200-582-500-013 هو إصدار التيار المتردد عالي الجهد، والذي يوفر خيارات تركيب متعددة الاستخدامات للمعايير الصناعية العالمية.

• مدخل تيار متردد عالمي: يتميز بنطاق إدخال يتم استشعاره تلقائيًا أو يمكن تحديده عبر وصلات توصيل، مما يسمح له بالعمل بسلاسة على شبكات 110 فولت تيار متردد (أمريكا الشمالية/اليابان) و230 فولت تيار متردد (أوروبا/آسيا).

• دعم التكرار: تسمح بنية حامل VM600 بتركيب وحدتي RPS6U في تكوين متكرر. في هذا الإعداد، تتقاسم الوحدات الحمل؛ وإذا تعطلت إحداها، تتولى الأخرى الحمل الكامل على الفور دون مقاطعة وظائف حماية الماكينات.

• التشخيصات الداخلية: يراقب مستويات جهد الإخراج ودرجة الحرارة الداخلية. يقوم بالإبلاغ عن حالة صحته عبر اللوحة الخلفية لـ VM600 إلى بطاقة CPUM، مما يسمح بتنبيهات الصيانة التنبؤية قبل حدوث عطل في الطاقة.

• دائرة الحماية: مزود بحماية من الجهد الزائد، والتيار الزائد، وقصر الدائرة، لحماية وحدات المعالجة باهظة الثمن بالكامل من الأعطال الكهربائية الخارجية.

المواصفات الفنية

الأسئلة الشائعة الفنية

هل يمكنني مزج RPS6U AC و RPS6U DC في نفس رف VM600؟

نعم. تم تصميم اللوحة الخلفية لـ VM600 لقبول الطاقة المتكررة من مصادر مختلفة. يوفر استخدام وحدة 200-582-500-013 (تيار متردد) ووحدة إصدار تيار مستمر (على سبيل المثال، 24 فولت تيار مستمر) أعلى مستوى من الموثوقية، مما يحمي النظام من فقدان ناقل طاقة معين.

ماذا يعني وميض LED "Fault" الأحمر الثابت على اللوحة الأمامية؟

عادةً ما يشير ضوء LED الأحمر إلى أن جهد الإخراج خارج الحدود المسموح بها أو وجود حالة ارتفاع في درجة الحرارة الداخلية. تحقق من إجمالي استهلاك الطاقة في الرف (عدد كبير جدًا من البطاقات) أو تأكد من أن مراوح تبريد الرف تعمل بشكل صحيح وأن فلاتر الهواء نظيفة.

هل هناك فتحة محددة لـ RPS6U؟

في رف VM600 القياسي، يتم تركيب وحدات تزويد الطاقة RPS6U في الفتحات المخصصة للطاقة في أقصى يسار أو أقصى يمين الرف، بشكل منفصل عن بطاقات القياس ووحدة المعالجة المركزية.

دليل الهندسة والتركيب

• الأسلاك المتكررة: لتحقيق تكرار حقيقي، تأكد من تغذية كل وحدة RPS6U من دائرة تيار رئيسي مختلفة (على سبيل المثال، UPS A و UPS B). توصيل الوحدتين بنفس القاطع يلغي الغرض من بنية مزود الطاقة المزدوج.

• التأريض للسلامة: يجب أن يكون إطار الرف متصلاً بإحكام بالأرض الواقية (PE). تعتمد وحدة RPS6U على مسار التأريض للرف لتصريف التداخل الكهرومغناطيسي والحماية من تسرب الجهد العالي الداخلي.

• التهوية والتخليص: تولد الرفوف عالية الطاقة حرارة كبيرة. تأكد من وجود مسافة فارغة لا تقل عن 1U (44.45 مم) فوق وأسفل رف VM600 إذا لم يتم استخدام صينية مروحة نشطة، أو تحقق من أن صينية المروحة تسحب الهواء بفعالية عبر RPS6U مشتتات الحرارة.

المزايا الهندسية

يتميز RPS6U 200-582-500-013 بـ MTBF عالي (متوسط الوقت بين الأعطال) ودوره في الأنظمة المصنفة وفقًا لمعيار SIL. نظرًا لأن مزود الطاقة هو المكون الوحيد المشترك بين جميع البطاقات في الرف، فإن موثوقيته أمر بالغ الأهمية. تستخدم Vibro-Meter مكثفات من الدرجة الصناعية ومكونات مغناطيسية شديدة التحمل مصنفة للتشغيل المستمر عند 65 درجة مئوية، مما يضمن بقاء نظام TSI (Turbine Supervisory Instrumentation) متصلاً بالإنترنت حتى في ظروف الحرارة المحيطة العالية في منصة التوربينات.
