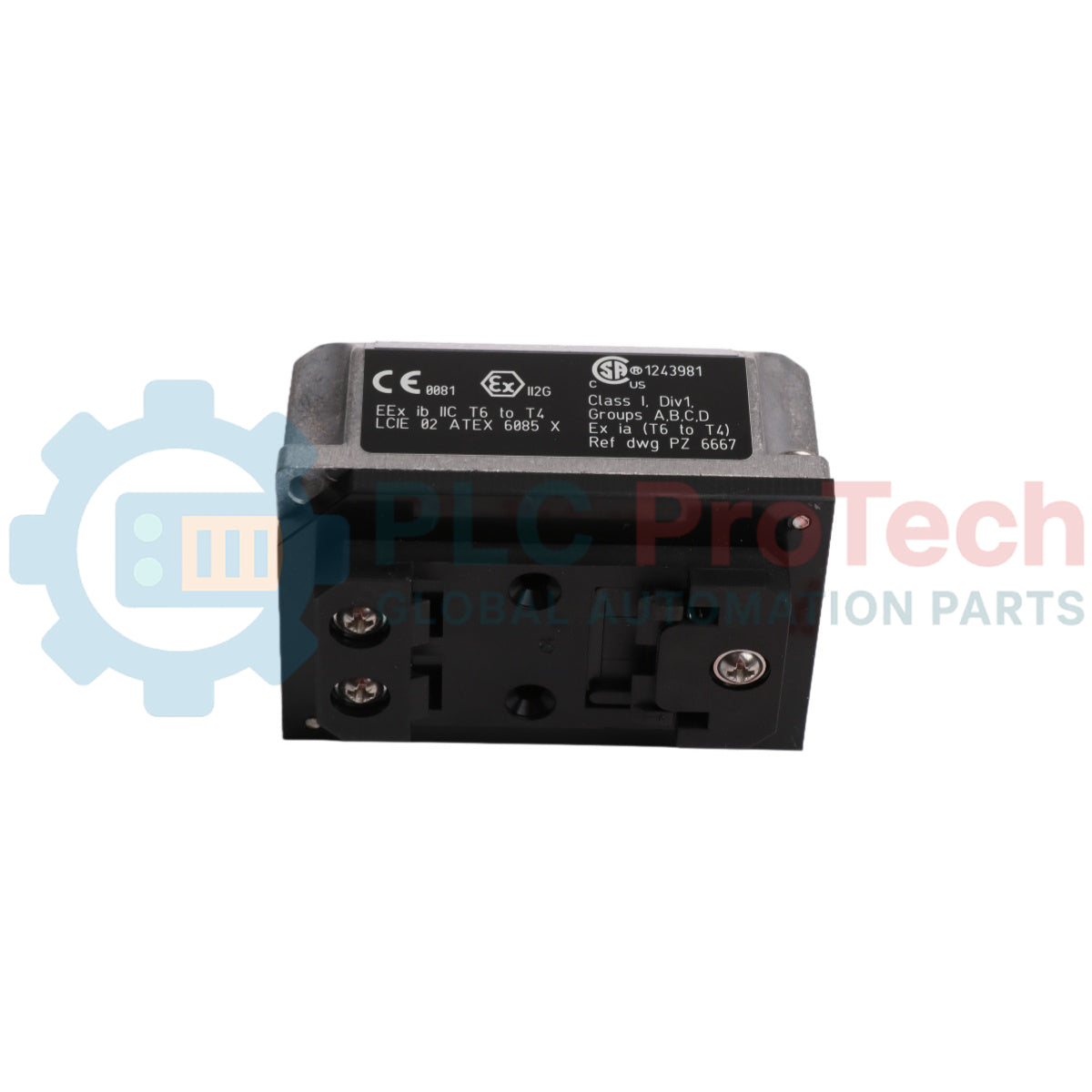

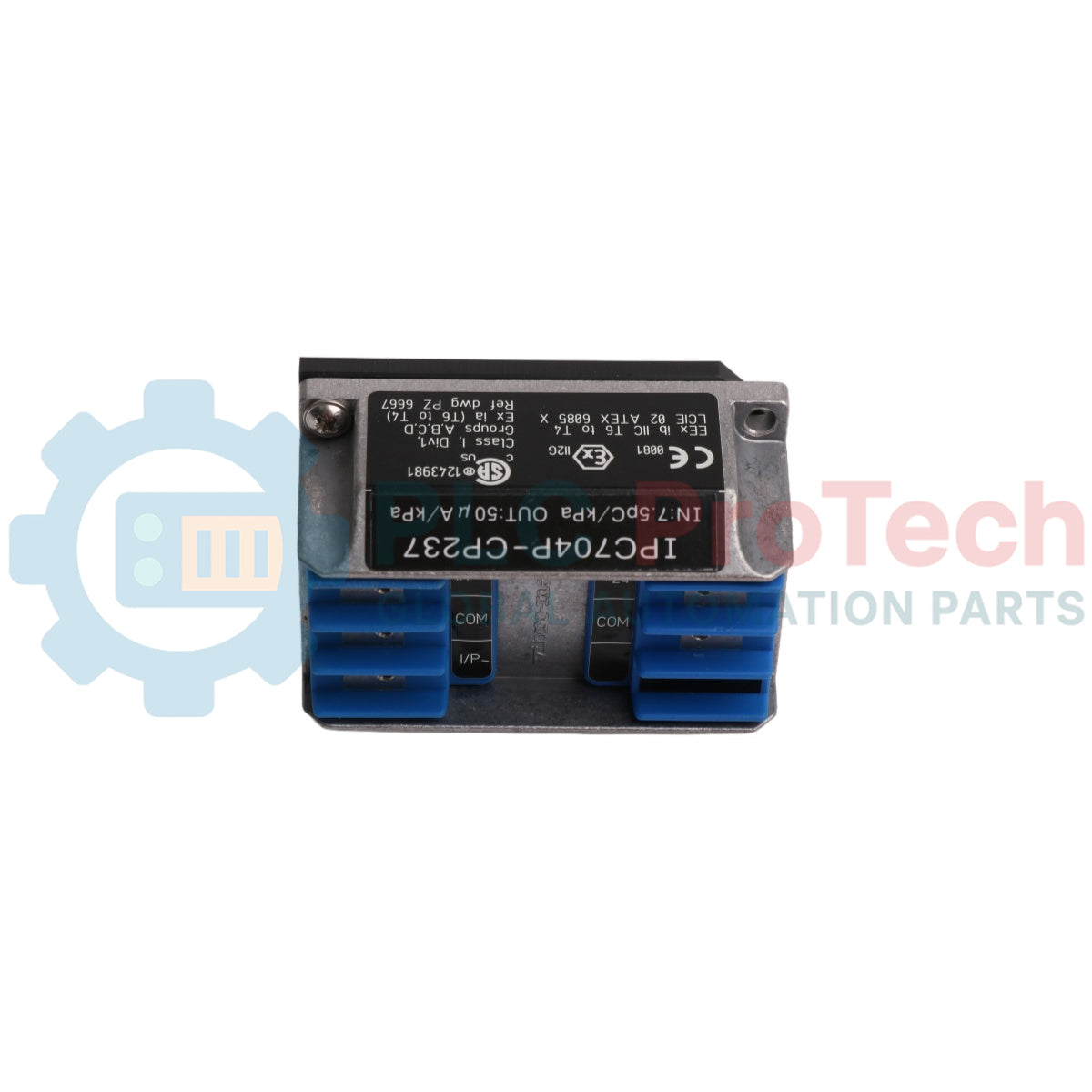

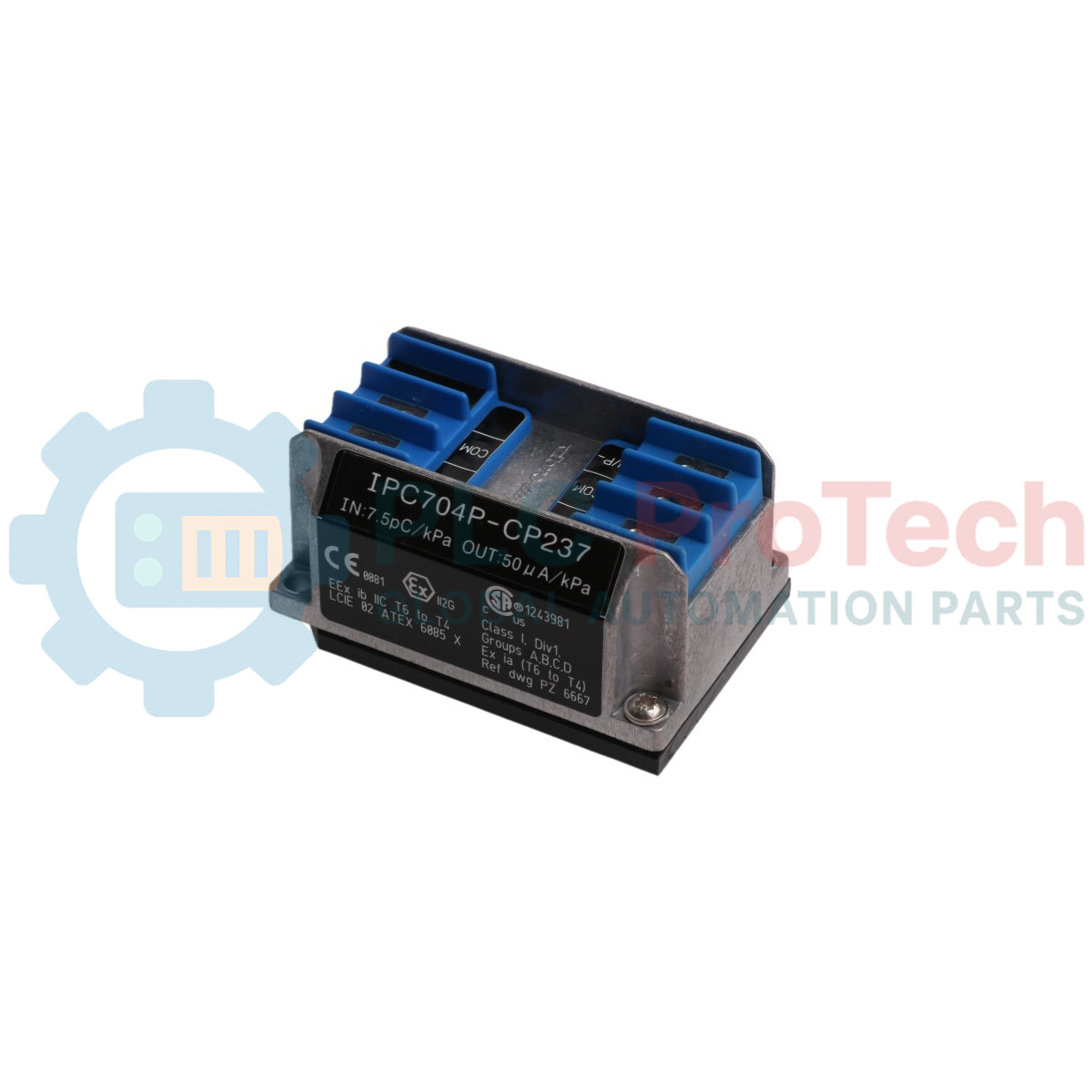

مُعالج إشارة شحنة إلى تيار VIBRO-METER IPC 704 244-704-000-042

نظرة عامة على المنتج

يعد الجهاز IPC 704 (244-704-000-042) مكيف إشارة عالي الدقة، مصمم خصيصًا للتوصيل بأجهزة قياس التسارع الكهروإجهادية CA xxx ومستشعرات الضغط الديناميكية CP xxx. وبصفته مكونًا أساسيًا في خط إنتاج Vibro-Meter، فإنه يحول الإشارات القائمة على الشحنة عالية المقاومة إلى مخرجات تيار أو جهد ثابتة. ويعد هذا التحويل أمرًا حيويًا لأجهزة TSI (مراقبة التوربينات الفائقة) ومراقبة الحالة، حيث يسمح بنقل إشارة موثوق به عبر مسافات تصل إلى 1 كيلومتر باستخدام الكابلات القياسية، مما يحمي البيانات الهامة بشكل فعال من التداخل الكهرومغناطيسي الشائع في محطات الطاقة والبيئات الصناعية.

التكوين التقني (تحليل متعمق)

يمثل التكوين 244-704-000-042 بنية أجهزة متعددة الاستخدامات مخصصة للموثوقية الصناعية القصوى.

• تضخيم الشحنة: تعمل الوحدة كمضخم شحنة عالي الكسب يقبل الإشارات بالبيكوكولوم (pC) ويوفر خرجًا منخفض المقاومة.

• هندسة الترشيح: يتميز بمرشحات تمرير عالي وتمرير منخفض قابلة للتكوين لتضييق نطاق التردد إلى التوقيعات الميكانيكية المحددة ذات الأهمية، مثل ترددات مرور الشفرة أو تآكل المحامل.

• التكامل الاختياري: يمكن تكوين هذا النموذج باستخدام مكامل داخلي، مما يسمح له بتحويل بيانات التسارع إلى وحدات سرعة (مم/ث أو بوصة/ث) مباشرة قبل الإرسال.

• نقل الإشارة: يستخدم تقنية تعديل التيار، وهي أكثر مقاومة بشكل طبيعي لانخفاضات الجهد والضوضاء الكهربائية من الأنظمة التقليدية القائمة على الجهد.

• حماية من التداخل الراديوي/الكهرومغناطيسي: يعمل الغلاف المصنوع من الألومنيوم المصبوب كقفص فاراداي، بينما تحمي مرشحات RFI الداخلية مراحل الإدخال/الإخراج من التداخل الراديوي.

المواصفات الفنية

الأسئلة الشائعة الفنية

كيف يفيد تعديل التيار المراقبة لمسافات طويلة؟

باستخدام تعديل التيار، يضمن الجهاز IPC 704 عدم تدهور دقة الإشارة بسبب مقاومة الكابلات الطويلة. وهذا يسمح بوضع المكيف في صندوق توصيل بالقرب من الجهاز بينما توجد إلكترونيات المعالجة (مثل رف VM600) على بعد يصل إلى 1000 متر في غرفة التحكم.

هل وحدة الفصل الجلفاني مطلوبة لهذا المكيف؟

نعم، عند استخدام تكوين الإرسال الحالي، يلزم وجود وحدة فصل جلفاني GSI لتوفير الطاقة والعزل اللازمين للحلقة، مما يضمن الحماية من حلقات التأريض.

ما هي وظيفة فحص "Sensor OK" في IPC 704؟

يراقب المكيف جهد الانحياز للمحول المتصل. إذا كان المستشعر أو كابل الإدخال به دائرة قصر أو دائرة مفتوحة، فإن الجهاز IPC 704 سيدفع خرجه إلى مستوى خطأ محدد مسبقًا، مما يسمح لنظام المراقبة بتشغيل إنذار "عطل المستشعر" بدلاً من إشارة اهتزاز خاطئة.

دليل الهندسة والتركيب

• متطلبات كابل الإدخال: نظرًا لأن المستشعرات الكهروإجهادية تنتج إشارات عالية المقاومة، يجب أن يكون الكابل بين المستشعر والجهاز IPC 704 كابلًا متحد المحور منخفض الضوضاء المتخصص أو كابلًا معزولًا معدنيًا (MI). ستؤدي الأسلاك الصناعية القياسية في هذا الجزء إلى ضوضاء إشارة كبيرة بسبب التأثير الكهروحراري.

• تكوين المرشح: قبل التشغيل، تحقق من إعدادات وصلة العبور أو وصلة اللحام للمرشحات العالية التمرير والمنخفضة التمرير. لاهتزاز التوربينات الغازية النموذجي، غالبًا ما يتم استخدام إعداد عالي التمرير بتردد 10 هرتز لإزالة "التلاشي" الحراري منخفض التردد.

• تأريض الغلاف: يجب تأريض غلاف الألومنيوم بإحكام بالأرضية المحلية للأداة. إذا تم التركيب على قضيب DIN، فتأكد من أن القضيب نفسه له مسار منخفض المقاومة إلى الأرض لزيادة فعالية مرشحات RFI الداخلية.

مزايا الهندسة

يتميز الجهاز IPC 704 244-704-000-042 بـ نطاقه الديناميكي العالي. وهو قادر على معالجة نبضات الضغط الدقيقة في غرف الاحتراق والاهتزازات الهيكلية العنيفة في وقت واحد دون تشبع المضخم. توفر دوائره المصممة في سويسرا قدرة "التشغيل البارد"، حيث تصل إلى دقة قياس مستقرة في غضون ثوانٍ من التشغيل، وهو أمر بالغ الأهمية لمراقبة الأصول التي تخضع لدورات بدء تشغيل سريعة.
