الشركة المصنعة: Schneider Electric
رقم المنتج: ATV61HD22N4Z
Country of origin:فرنسا
نوع المنتج: محرك سرعة متغير
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1900ج
Dimensions: 27.9 سم × 21.6 سم × 6.3 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

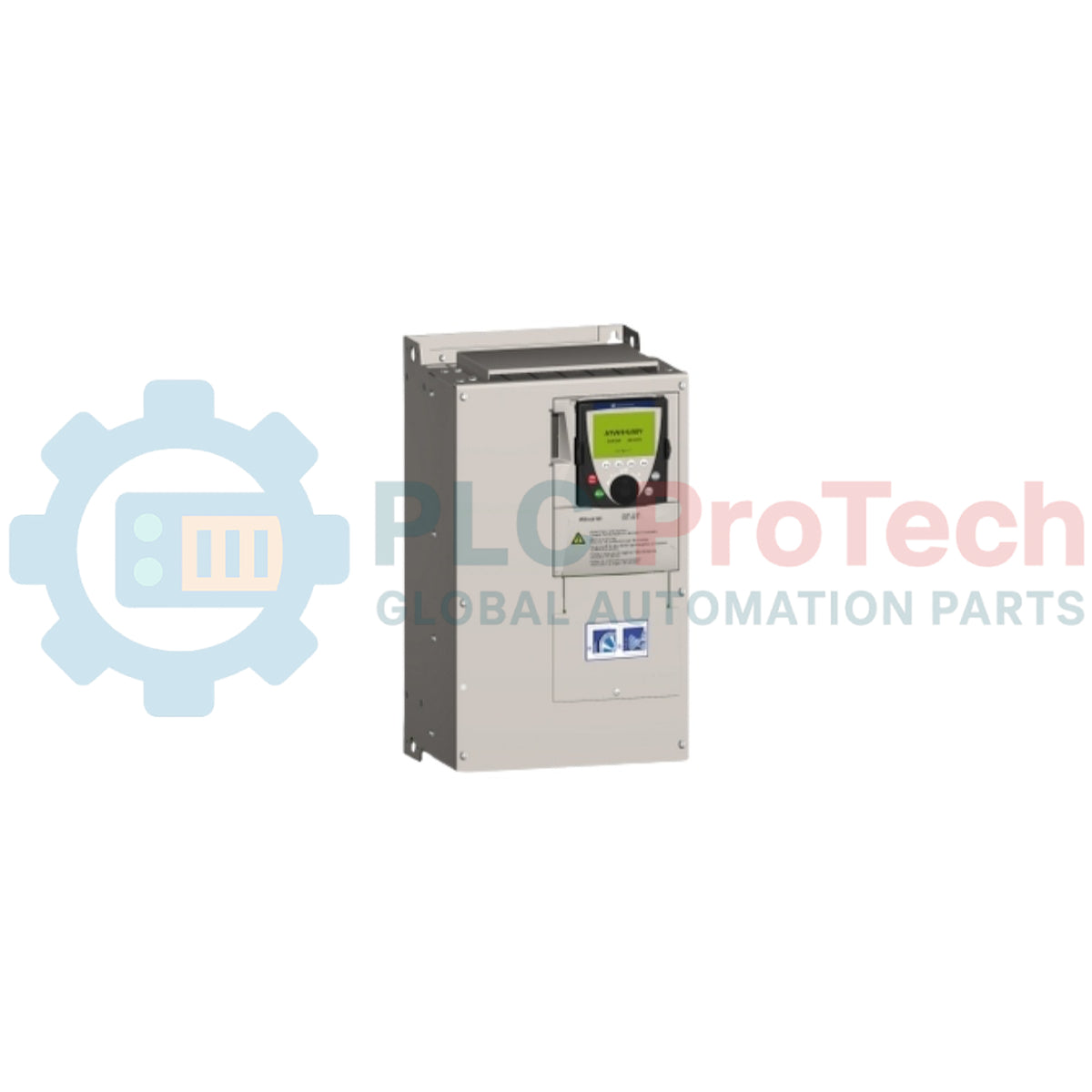

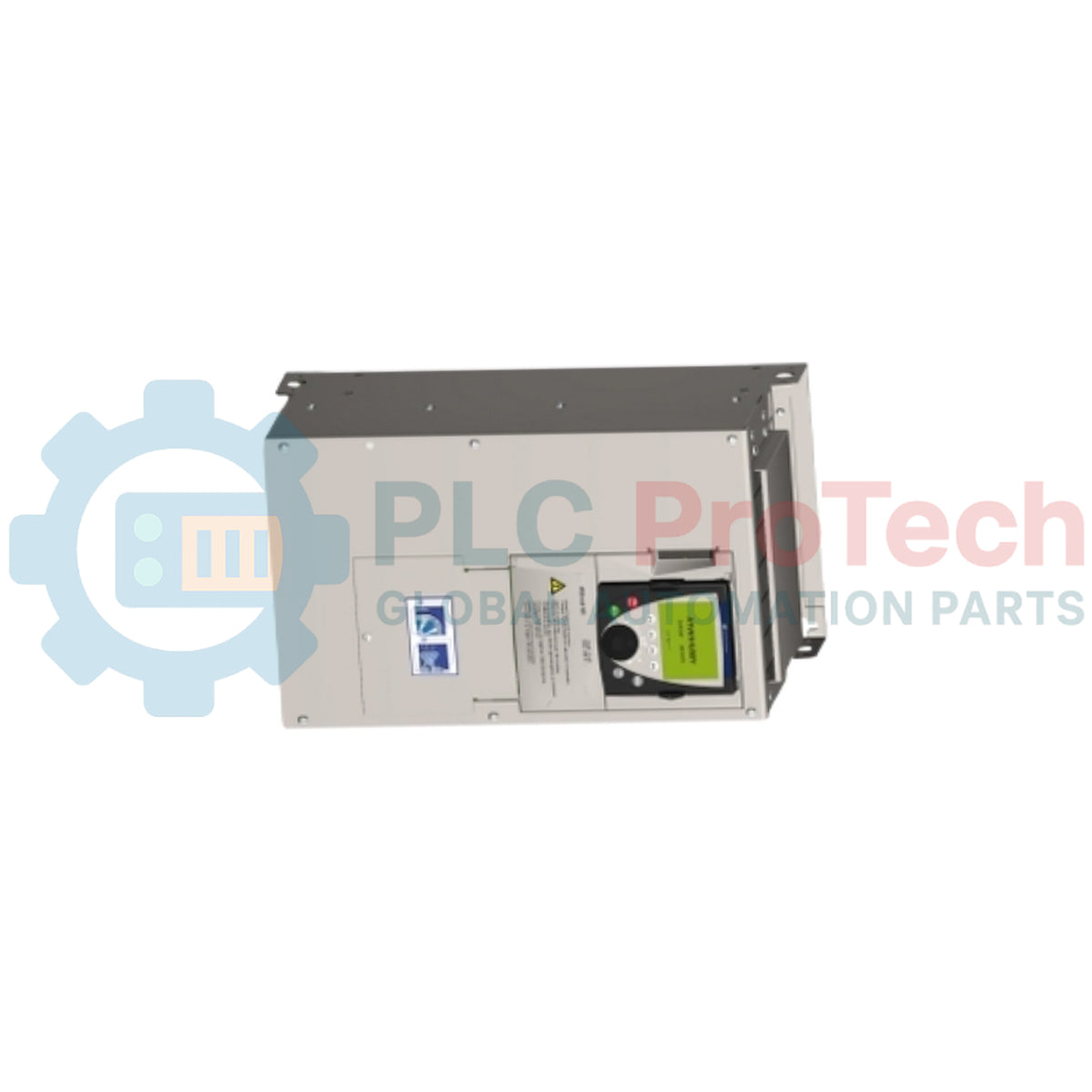

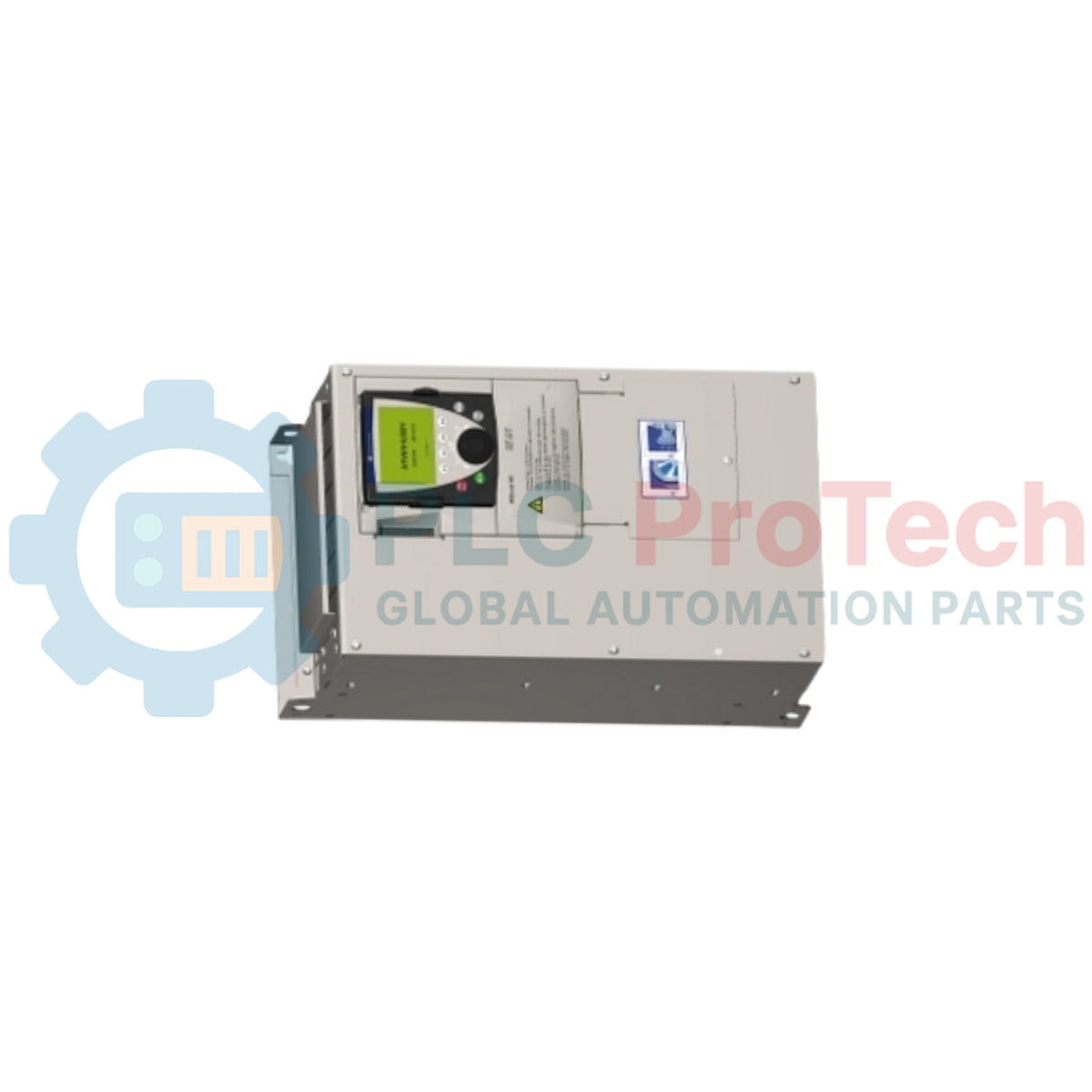

يعد Schneider Electric ATV61HD22N4Z محرك أقراص عالي الأداء متغير التردد (VFD) من سلسلة Altivar 61. تم تصميم هذه السلسلة خصيصًا لتطبيقات عزم الدوران المتغير، مما يجعلها معيارًا قديمًا للتحكم في المضخات والمراوح في إدارة المباني والعمليات الصناعية.
يشير اللاحقة "Z" عادةً إلى إصدار يتم توفيره بدون خانق DC، والذي غالبًا ما يستخدم في تكوينات بناء الخزانات المحددة.
| الفئة | المواصفات |
| الشركة المصنعة | Schneider Electric |
| السلسلة | Altivar 61 (ATV61) |
| قوة المحرك | 22 كيلو واط / 30 حصان |
| جهد الإدخال | 380 إلى 480 فولت تيار متردد (3 أطوار) |
| التيار المستمر | 48 أمبير (عند 4 كيلو هرتز / 400 فولت) |
| أقصى تيار عابر | 52.8 أمبير (لمدة 60 ثانية) |
| تردد الخرج | 0.1 إلى 500 هرتز |
| تصنيف الحماية | IP20 (نمط مفتوح) |
قوانين التحكم: قياسي ($V/f$)، التحكم في متجه التدفق (بدون مستشعر)، ونسب توفير الطاقة المتخصصة.
المنافذ المدمجة: Modbus و CANopen.
فتحات الخيارات: تدعم بطاقات الاتصال (Profibus و DeviceNet و Ethernet) وبطاقات تمديد الإدخال/الإخراج.
تحسين الطاقة: يتضمن قانونًا خاصًا لتقليل خسائر المحرك بنسبة تصل إلى 30% في ظروف الحمل المنخفض.
منطق المضخة/المروحة: يتميز بـ "Catch on the Fly" (إعادة تشغيل مروحة دوارة) المدمج، وأوضاع السكون/الاستيقاظ، والتحكم في المضخات المتعددة (مع البطاقة).
تكامل السلامة: يوفر طرف إيقاف عزم الدوران الآمن (PWR) لمنع بدء تشغيل المحرك عن طريق الخطأ.
التخصيص: تعمل وحدات الماكرو للوظائف المتخصصة مثل "الضخ" أو "التهوية" أو "الاستخدام العام" على تبسيط الإعداد الأولي.
التركيب: مصمم للتركيب الرأسي في حاوية كهربائية. نظرًا لأنه وحدة IP20، يجب حمايته من الغبار والرطوبة.
تبديد الحرارة: تولد الوحدة حوالي 685 واط من الحرارة عند الحمل الكامل. تأكد من أن سعة مروحة الخزانة كافية للحفاظ على درجة الحرارة المحيطة أقل من $50^\circ C$.
ملف خانق التيار المستمر (DC Choke): لاحظ أن إصدار "Z" قد يتطلب مفاعل خط خارجي أو ملف خانق تيار مستمر للامتثال لحدود التشويه التوافقي، اعتمادًا على متطلبات الشبكة المحلية لديك.
اختيار الكابلات: استخدم كابلات محرك محمية لتقليل التداخل الكهرومغناطيسي (EMI). حافظ على أسلاك التحكم وأسلاك الطاقة في قنوات منفصلة.
هل يمكنني استخدام هذا المحرك لناقل أو رافعة؟
على الرغم من إمكانية ذلك، لا يوصى به. تم تحسين ATV61 لـ عزم الدوران المتغير (المضخات/المراوح). لتطبيقات عزم الدوران الثابت مثل الناقلات أو الرافعات، تعد سلسلة Altivar 71 (ATV71) أو سلسلة ATV930 الجديدة أكثر ملاءمة.
ما هو الطراز البديل لـ ATV61؟
تم استبدال سلسلة Altivar 61 إلى حد كبير الآن بـ Altivar Process ATV630. يوفر ATV630 مراقبة طاقة فائقة وإيثرنت مدمج كمعيار.
كيف أقوم بإزالة خطأ "PLF" (فقدان الطور)؟
تحقق من مصدر الطاقة المدخل بحثًا عن طور مفقود. إذا كان الإدخال جيدًا، افحص توصيلات ناقل DC. إذا كنت تشغل المحرك على مقعد اختبار بدون حمل، فقد تحتاج إلى تعطيل فحص "فقدان طور الخرج" في قائمة إدارة الأعطال.
هل يدعم التحكم في PID؟
نعم. يحتوي ATV61 على منظم PID مدمج للتحكم في الضغط أو التدفق، مما يسمح له بضبط سرعة المحرك بناءً على إشارة ردود الفعل من مستشعر 4-20mA أو 0-10V.
