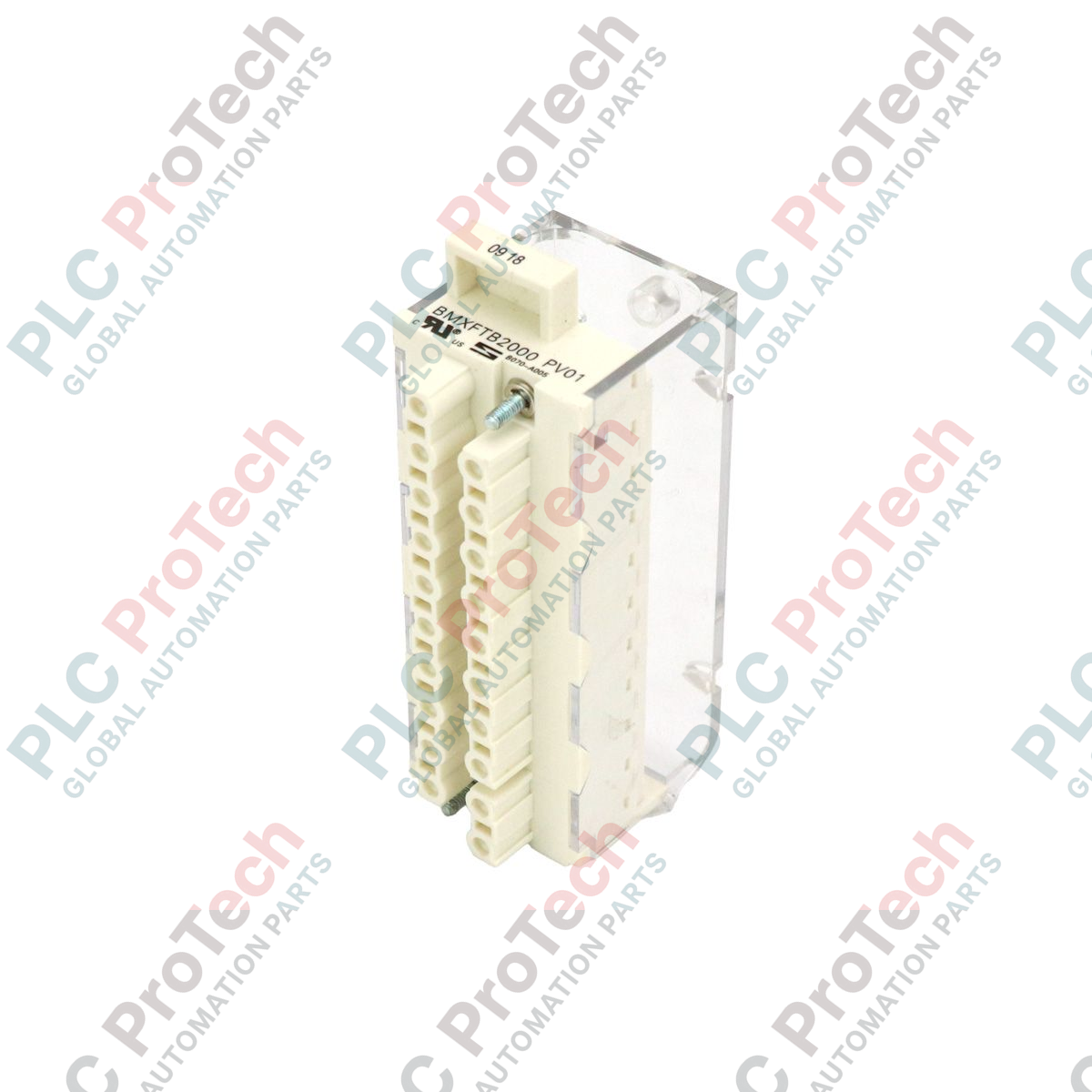

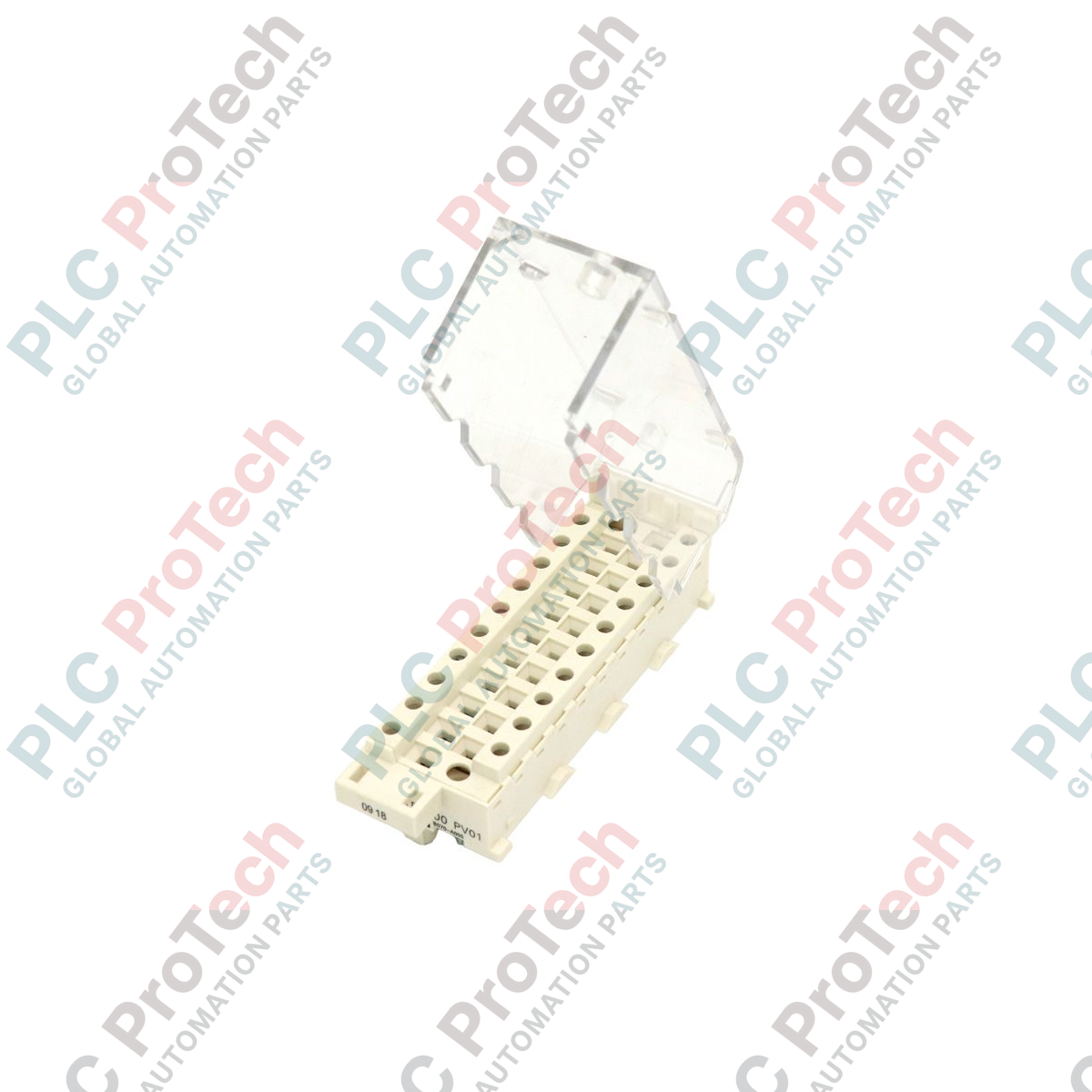

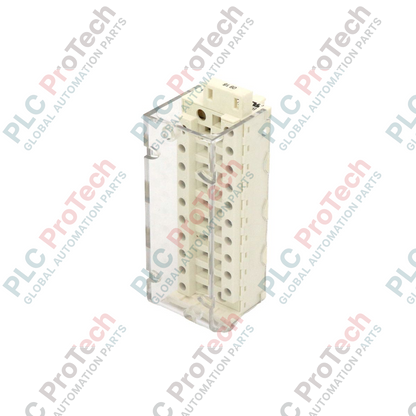

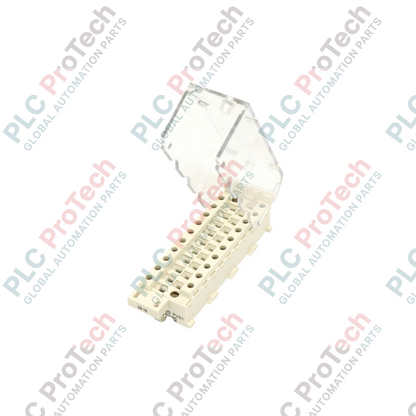

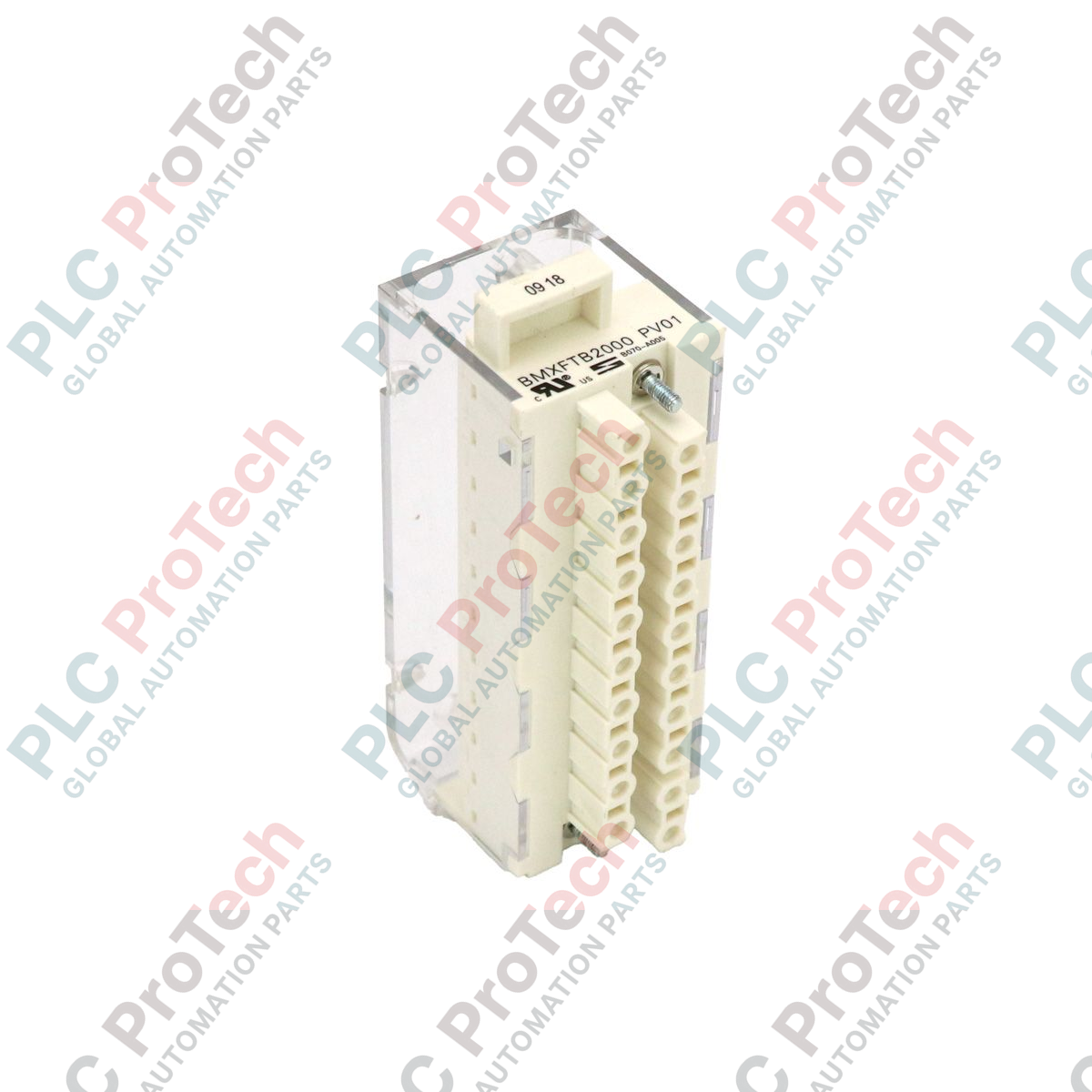

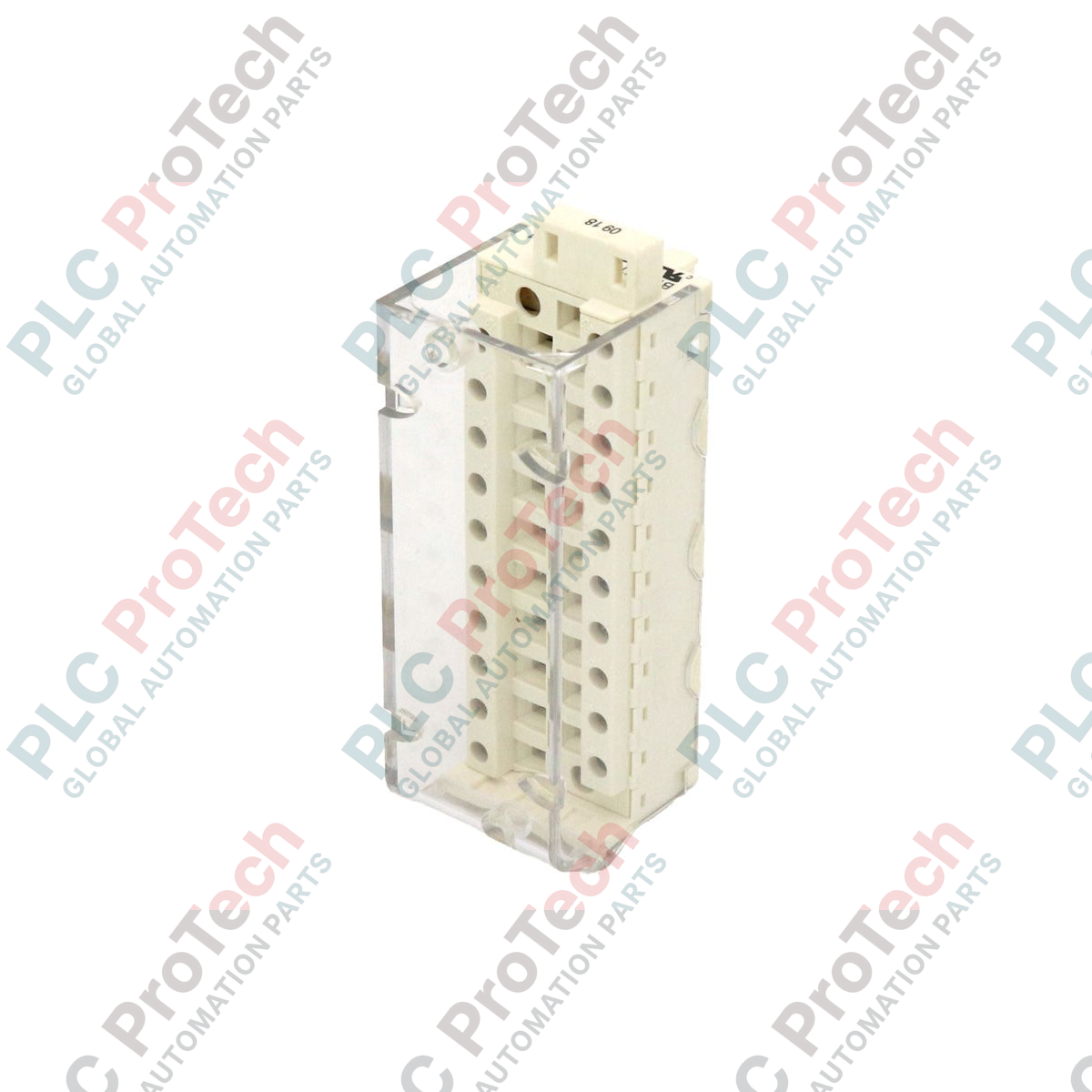

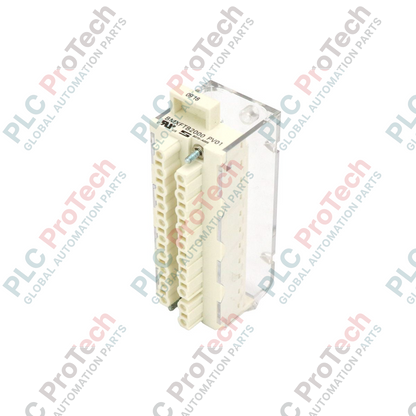

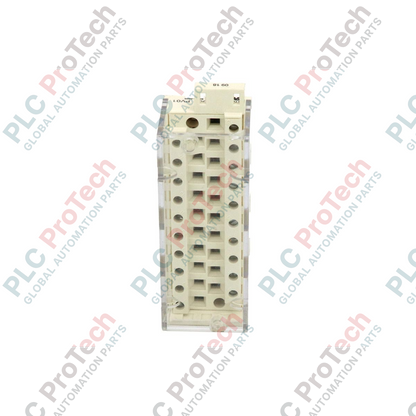

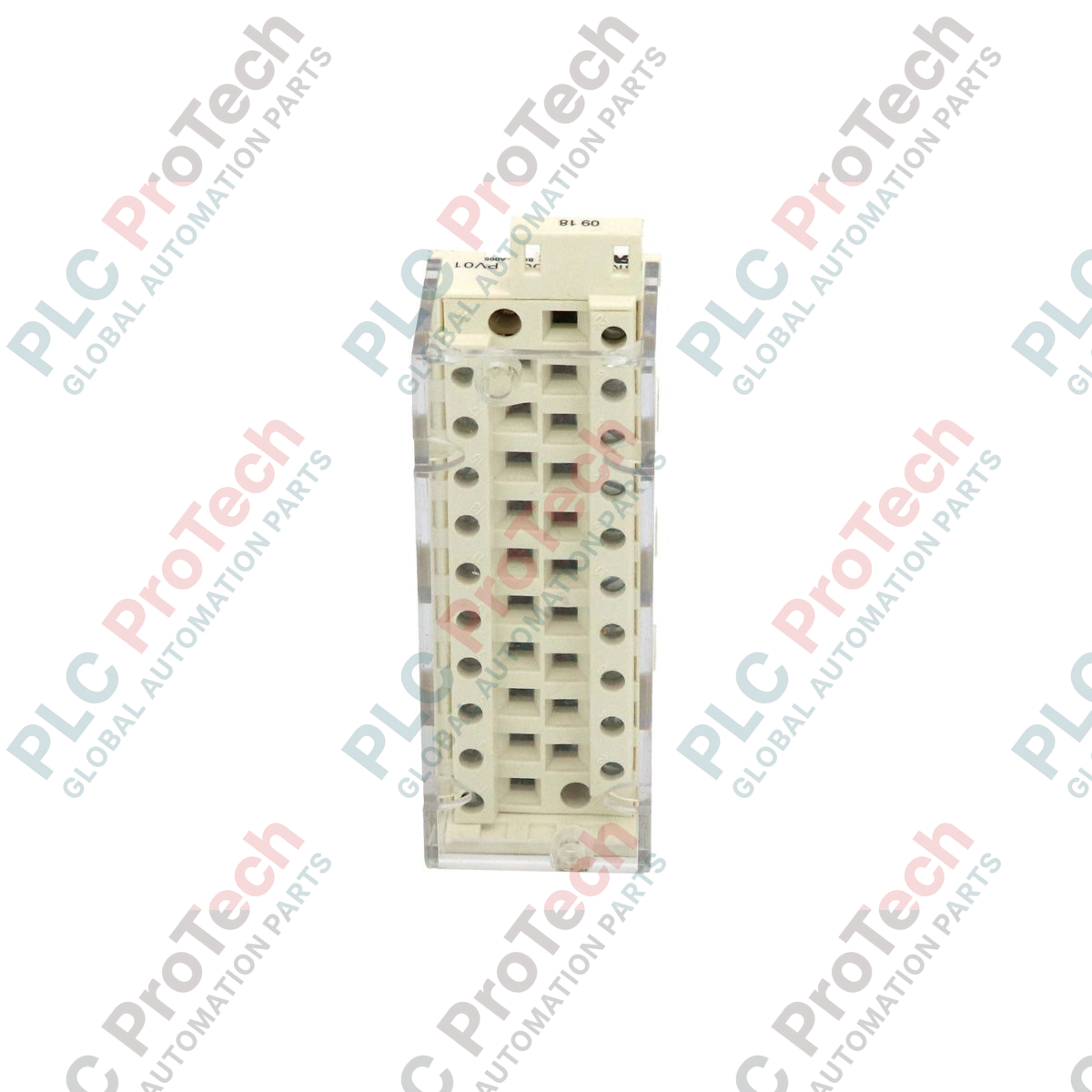

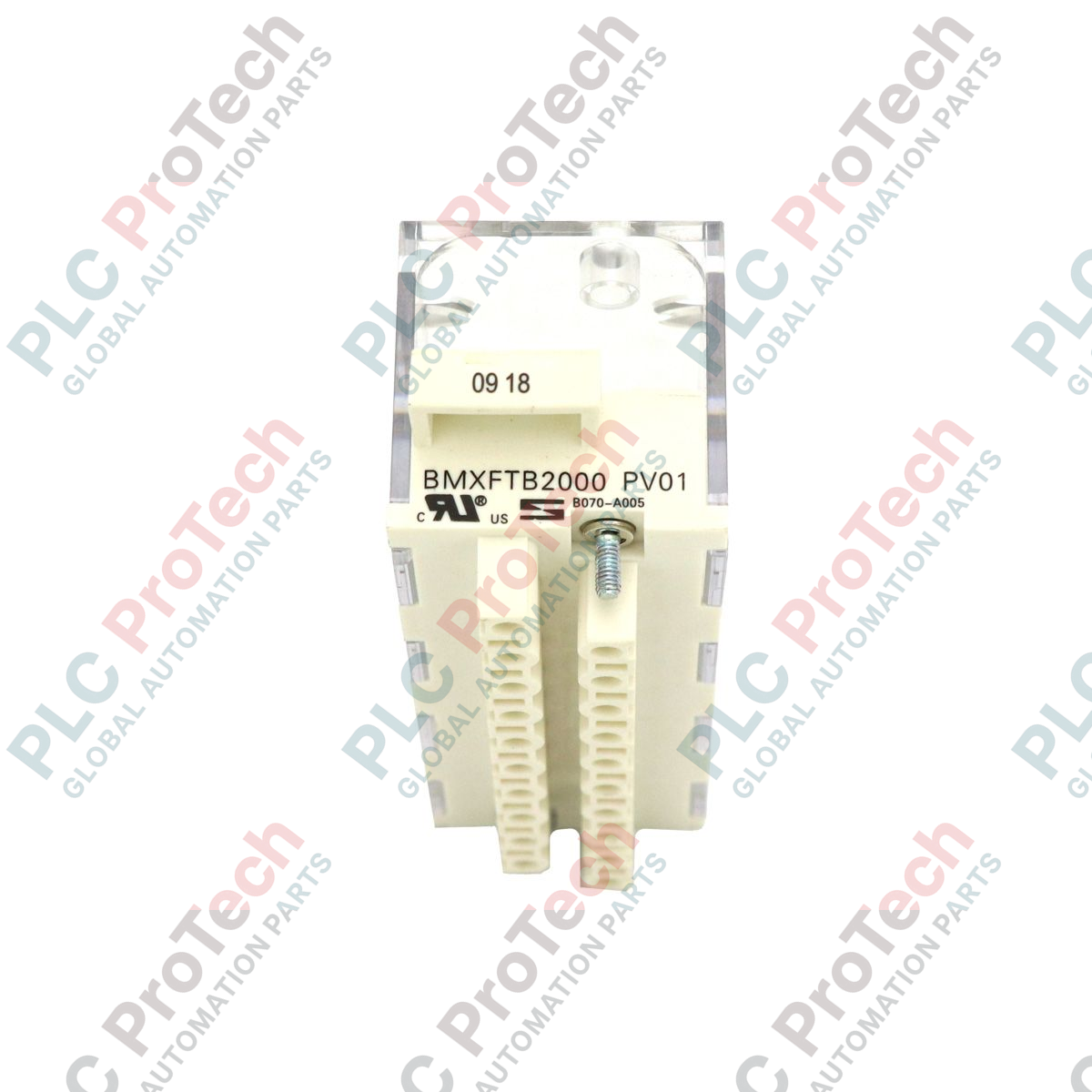

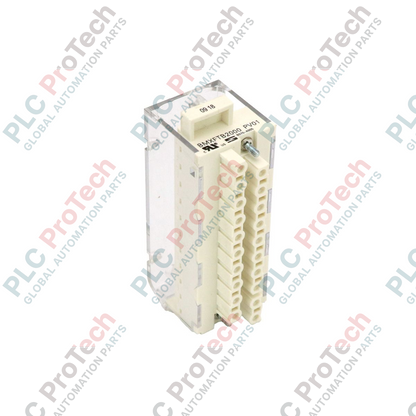

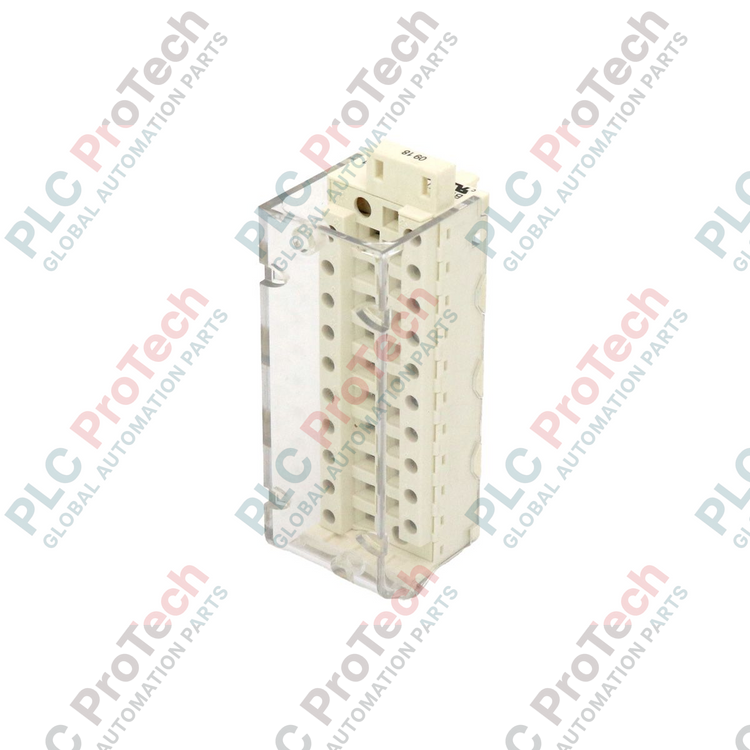

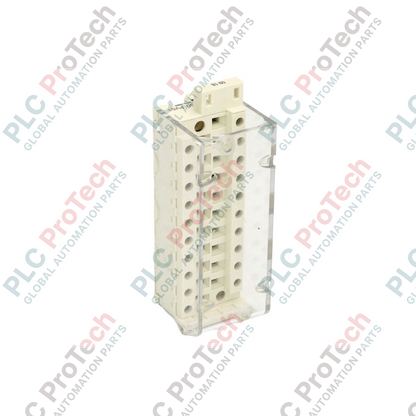

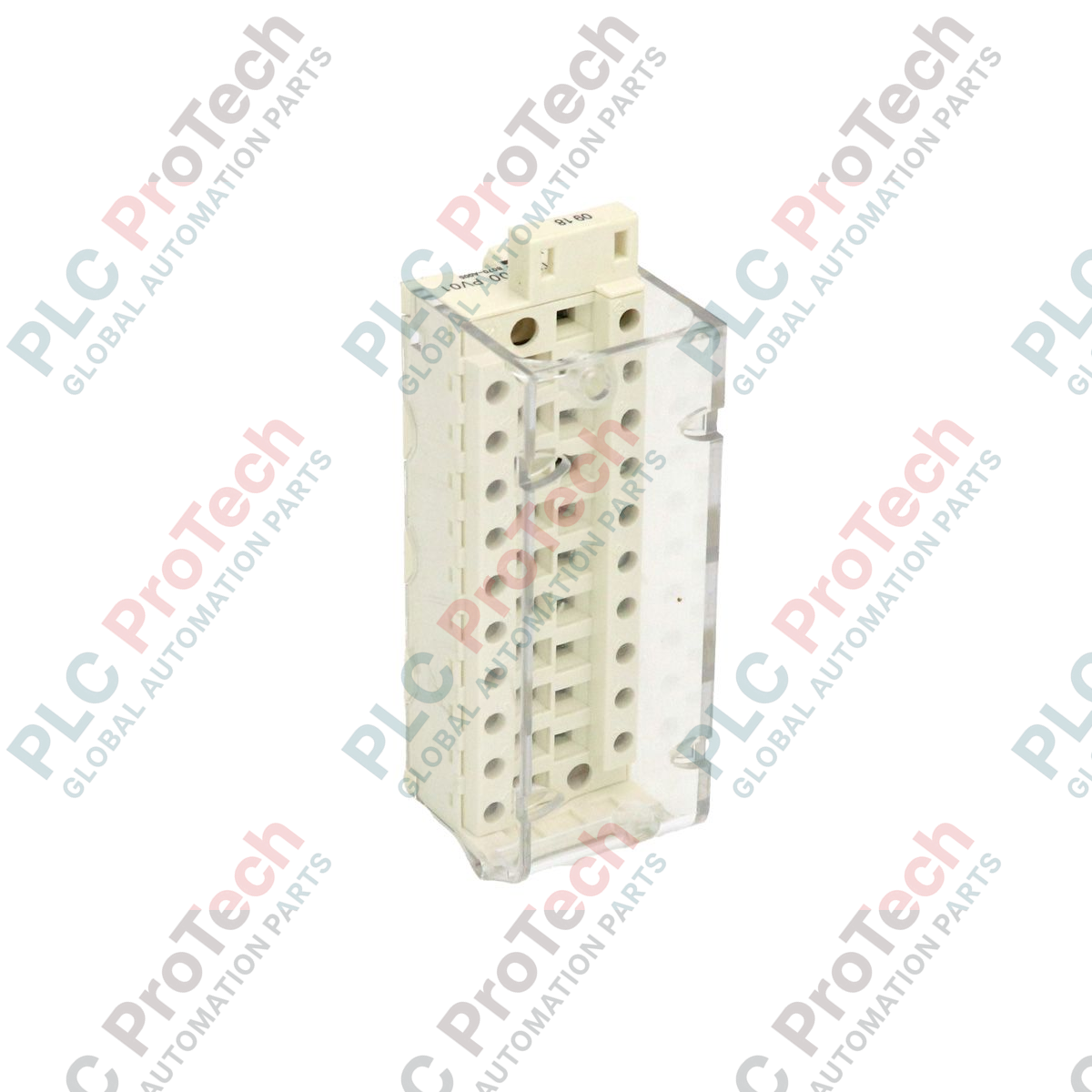

كتلة أطراف توصيل شنايدر BMXFTB2000 Modicon M340

الوصف

إن BMXFTB2000 عبارة عن كتلة توصيل قابلة للإزالة ذات 20 طرفًا، صُممت خصيصًا لمنصة التشغيل الآلي Modicon M340. ويعمل مكوّن أطراف التوصيل المتخصص هذا كواجهة مادية مركزية لربط أسلاك المجال المنفصلة أو التناظرية مباشرةً بوحدات معالجة الإدخال والإخراج في النظام. ومن خلال تنظيم خطوط إشارات المستشعرات والمشغلات النشطة في تكوين عالي الكثافة، يتيح استمرارية كهربائية بلا انقطاع لحلقات التحكم المعقدة في تصنيع العمليات والآلات.

صُممت كتلة المشبك القفصي القابلة للإزالة هذه لتتكامل بشكل مثالي مع منظومة أجهزة Modicon M340، وتبسط توصيلات اللوحات وتسرّع إجراءات الصيانة. وتتميز بتصميم مستقل قابل للتوصيل يتيح الاستبدال السريع أو استبدال البطاقة دون الحاجة إلى فصل موصلات المجال أو وضع علامات عليها أو إعادة إنهائها كلٌّ على حدة. وتوفر نقاط التلامس الداخلية المتينة بنظام المشبك القفصي ضغطًا مستمرًا ومتجانسًا على الأسلاك النحاسية العارية أو المزودة بنهايات، مما يضمن توصيلات موثوقة محكمة ضد تسرب الغاز وقادرة على تحمل اهتزازات الآلات الهيكلية داخل البيئات الصناعية.

الميزات

• طُوّرت كملحق نظام مخصص لسلسلة التشغيل الآلي Modicon M340 / X80 لضمان المحاذاة الهيكلية الدقيقة.
• مجهزة بتخطيط كتلة أطراف توصيل قابلة للإزالة بنظام مشبك قفصي، تضم 20 طرفًا، لتبسيط عمليات إنهاء أسلاك المجال الشاقة.
• تستوعب أصلاً تكوينات الأسلاك أحادية الموصل ذات مساحات مقطعية من 0.34 مم² إلى 1 مم².
• مصممة ككتلة توصيل قابلة للإزالة لدعم صيانة الوحدات بكفاءة وتقليل فترات إصلاح التخطيط.

التطبيقات

• إنهاء أسلاك المجال للمدخلات الرقمية والمخرجات الرقمية وخطوط وحدات أجهزة الإدخال/الإخراج التناظرية منخفضة المستوى في Modicon M340.
• تجميع الأسلاك وتوزيع الإشارات داخل خزائن التحكم بالمصنع، ومحطات التشغيل المحلية، ومراكز التحكم بالمحركات (MCC).
• شبكات مراقبة البنية التحتية الحيوية، بما في ذلك مرافق مياه الصرف الصحي البلدية، وشبكات ناقلات المواد، ومحطات المعالجة الكيميائية.

المواصفات الفنية

جُمعت جميع الأبعاد الميكانيكية وكميات التغليف وتصنيفات المواد مباشرةً من وثائق الهندسة الرسمية للمصنع:

إرشادات التركيب

• توصيل الوحدة: وجّه أخاديد محاذاة كتلة التوصيل الإضافية بحيث تتطابق مع حافة التوجيه الأمامية لوحدة Modicon M340، ثم حرّكها إلى الداخل حتى تستقر ألسنة القفل بإحكام داخل هيكل الوحدة الأساسي.
• إنهاء توصيل السلك: انزع الغلاف الواقي الخارجي للكابل النحاسي أحادي الموصل إلى العمق المحدد بدقة في مخطط التركيب قبل إدخاله في تجويف طرف المشبك القفصي المفتوح.
• آلية المشبك: اضغط النابض الداخلي للمشبك القفصي بإدخال أداة أطراف مسطحة الرأس، ثم ضع السلك النحاسي العاري في موضع الطرف واسحب الأداة لتنفيذ تثبيت متجانس ومستمر الضغط.
• حماية الحزمة: اربط أسلاك الحقل الواردة باستخدام مثبتات الاحتجاز المدمجة في الإطار الخارجي للطرف لتقليل قوى السحب اللاحقة أو إجهاد الالتواء على دبابيس التوصيل الفردية.

الامتثال والشهادات

• الحالة البيئية: امتثال استباقي ساري لمعايير توجيه الاتحاد الأوروبي بشأن تقييد استخدام المواد الخطرة (RoHS).
• تركيب المواد: خالٍ تمامًا من المعادن الثقيلة السامة والزئبق.
• التوجيهات الإقليمية: معتمد بموجب إطار الإعلان الرسمي الصيني بشأن تقييد استخدام المواد الخطرة (RoHS).
• إشعارات السلامة: تم تقديم تحذير بموجب الاقتراح 65 لولاية كاليفورنيا بشأن حدود التعرض المحتملة للرصاص ومركبات الرصاص.

الأسئلة الشائعة

هل يمكن تركيب كتلة أطراف التوصيل ذات 20 سنًا على وحدات Modicon M340 عالية الكثافة ذات 40 سنًا؟

لا، فهذا المكوّن مُهيأ خصيصًا لوحدات Modicon M340 المزودة بتخطيط واجهة أمامية مطابق مكوّن من 20 سنًا. وتتطلب الوحدات عالية الكثافة ذات 40 سنًا مجموعة كتلة توصيل أكبر ومنفصلة تمامًا.

هل يتضمن رقم الجزء هذا بطاقة وحدة الإدخال/الإخراج الإلكترونية أم كتلة أطراف التوصيل فقط؟

يمثل رقم الجزء هذا كتلة أطراف توصيل قفصية قابلة للإزالة مستقلة مكوّنة من 20 سنًا. يجب شراء وحدات المعالجة المركزية وبطاقات إلكترونيات الإدخال/الإخراج الأساسية بشكل منفصل.

ما مقاسات أسلاك الحقل التي يمكن تثبيتها بشكل موثوق في هذا الموصل؟

المشابك القفصية المدمجة معتمدة لإنهاء توصيل الأسلاك النحاسية أحادية الموصل بأمان، وبمقاسات تتراوح من حد أدنى قدره 0.34 مم² إلى حد أقصى قدره 1 مم².

هل من الآمن سحب مجموعة أطراف التوصيل بعيدًا عن وحدة M340 بينما تكون الرفّية مزوّدة بالطاقة؟

على الرغم من أن النظام يتيح إزالة الملحقات وتركيبها أثناء التشغيل في المواقع الآمنة والعادية، يجب أولًا تحليل جميع حلقات التيار والجهود الخارجية في جانب الحقل لاستبعاد التتبع الكهربائي الخطِر أو الصدمات الكهربائية.
