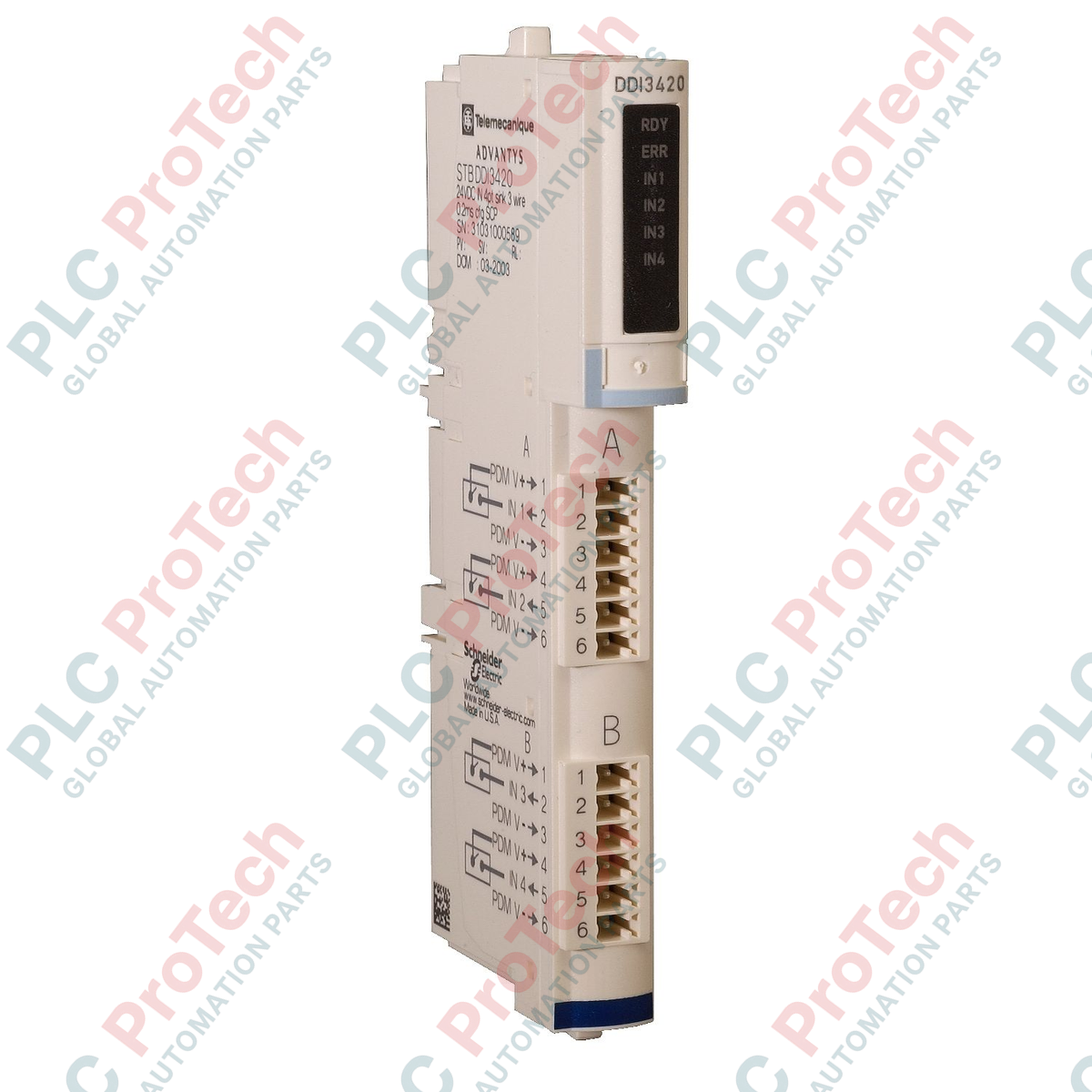

وحدة إدخال رقمية Modicon STB ذات 4 قنوات من Schneider Electric، طراز STBDDI3420

SKU STBDDI3420

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Schneider Electric
رقم المنتج: STBDDI3420
Country of origin:فرنسا
نوع المنتج: وحدات إدخال منفصلة
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 10ج
Dimensions: 130 مم × 70 مم × 20 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

تم تحسين Schneider Electric STBDDI3420 لطبولوجيات التحكم الموزع، إذ يوفر أربع قنوات منفصلة بقدرة إدخال غاطس بجهد 24 فولت تيار مستمر ضمن منصة الإدخال/الإخراج اللامركزية Modicon STB. تتصل هذه الوحدة مباشرة بمستشعرات القرب ومفاتيح الحد ذات 3 أسلاك، وتوفر مرشح إدخال قابلًا للتهيئة بزمن 0.5 مللي ثانية وسريع الاستجابة لالتقاط التحولات السريعة في الحالات ضمن بيئات الأتمتة عالية السرعة. تحمي الحماية المدمجة من قصر الدائرة الإلكترونيات الداخلية وتوصيلات المجال من الأعطال الكهربائية الموضعية، مما يقلل من وقت التوقف على مستوى النظام.

الميزات التقنية الرئيسية

أربع قنوات إدخال منفصلة: مهيأة لمنطق الإدخال الغاطس بجهد 24 فولت تيار مستمر (متوافقة مع IEC 61131-2 النوع 1).
واجهة من 3 أسلاك: تدعم التوصيل المباشر لمستشعرات المجال من نوع PNP/الغاطسة من دون أطراف توزيع خارجية.
زمن المرشح القابل للتهيئة: قابل للضبط حتى 0.5 مللي ثانية لمعالجة الإشارات عالية السرعة ورفض الضوضاء.
الحماية من قصر الدائرة: حماية إلكترونية لكل قناة مع إعادة ضبط تلقائية بعد زوال حالة العطل.
التشغيل مع إمكانية التبديل أثناء العمل: يتيح استبدال الوحدة أثناء وجود الطاقة من دون تعطيل بقية جزيرة Modicon STB.

التطبيقات الصناعية

خطوط التجميع المؤتمتة: الكشف عالي السرعة عن الأجزاء، والتبديل بمفاتيح الحد، والتغذية الراجعة لموضع الأسطوانات الهوائية.
مناولة المواد والناقلات: أنظمة الفرز، ومصفوفات المستشعرات الضوئية، ومراقبة بوابات الأمان.
آلات التغليف: استشعار علامات التسجيل والفهرسة السريعة للمنتجات.
القياس عن بُعد للمياه ومياه الصرف: دمج مفاتيح مستوى المياه ومراقبة موضع الصمامات في محطات الضخ الموزعة.

المواصفات الفنية

المعلمة	قيمة المواصفة
الشركة المصنّعة	Schneider Electric
رقم الطراز	STBDDI3420
سلسلة المنتج	Modicon STB (Advantys)
نوع الإدخال	دخل غاطس منفصل (3 أسلاك)
عدد المدخلات	4
جهد الإدخال الاسمي	24VDC
زمن الاستجابة القابل للتهيئة	0.5 مللي ثانية (الحد الأدنى / الافتراضي)
نوع الحماية	حماية من قصر الدائرة والحمل الزائد
مرحلة المنتج	إيقاف تدريجي (قطعة غيار للصيانة القديمة)
رمز السلعة	85371099
الوزن الصافي	0.01 كجم
وزن الشحن (محسوب)	0.15 كجم (بما في ذلك التغليف الواقي)
أبعاد العبوة (محسوبة)	130 مم × 70 مم × 20 مم

التوصيلات والواجهات

طرف التوصيل	تعيين الإشارة	الوصف
1	IN1	قناة الإدخال الرقمية 1
2	IN2	قناة الإدخال الرقمية 2
3	IN3	قناة الإدخال الرقمي 3
4	IN4	قناة الإدخال الرقمي 4
5 / 6	خرج الحساس +24VDC	أطراف توزيع طاقة الحساس
7 / 8	مشترك 0VDC	مسار رجوع مشترك للحساسات ثلاثية الأسلاك

رؤى هندسية تجريبية

الطُرز البديلة والتوافق

تُعد STBDDI3420 مكوّناً قديماً ضمن منصة Advantys STB. عند استبدال هذه الوحدة، تأكد من خلو وحدة القاعدة الحالية (وعادةً ما تكون من النوع اللولبي STBXTS1100 أو نوع المشبك الزنبركي STBXTS2100) من التآكل. عند ترحيل الجزر الكاملة إلى معماريات أحدث، ضع في الاعتبار عائلات Modicon TM3 أو X80 للإدخال/الإخراج، إذ توفر مكافئات وظيفية مباشرة، لكنها تتطلب مقاسات فعلية وبرامج تهيئة مختلفة.

مشكلات التطبيق والملاحظات الهندسية

تتمثل إحدى نقاط التعطل الشائعة في جزر STB الموزعة في تجاوز حد تيار ناقل طاقة الحساس. وعلى الرغم من أن STBDDI3420 مزودة بحماية من القصر، يجب ألا يتجاوز إجمالي التيار المسحوب بواسطة جميع الحساسات ثلاثية الأسلاك المتصلة تصنيف وحدة توزيع طاقة STB (PDM) الموجودة في المنبع. عند استخدام حساسات تقارب ذات استهلاك مرتفع، احسب التيار التراكمي، وإذا لزم الأمر، أدخل طاقة مساعدة باستخدام وحدة STBPDT3100 إضافية.

نصائح التشغيل الأولي والتوصيل

عند تهيئة مرشح الإدخال عبر برنامج Advantys Configuration Software، يؤدي ضبط المرشح على الحد الأدنى البالغ 0.5 ms إلى جعل الإدخال شديد الحساسية للضوضاء الكهربائية العابرة. في البيئات التي يكثر فيها تشغيل محركات التردد المتغير (VFD)، استخدم كابلات محمية لخطوط الحساسات وتأكد من ربط سكة تركيب STB بشكل متين بمستوى التأريض الوظيفي (FE).

إرشادات التركيب

تحذير بالغ الأهمية: خطر كهربائي افصل جميع مصادر الطاقة قبل إدخال الوحدات أو إخراجها من جزيرة STB. قد يؤدي عدم فصل الطاقة عن ناقل توزيع الطاقة في جانب المجال إلى حدوث قوس كهربائي موضعي أو تلف وحدات الإدخال/الإخراج المجاورة أو حركة غير متوقعة للآلة.

1

تحقق من تثبيت وحدة القاعدة STB بإحكام على سكة DIN ومن تطابق دبابيس التشفير مع تكوين الوحدة STBDDI3420.

2

حاذِ الوحدة مع قضبان التوجيه القاعدية وحرّكها إلى الأسفل حتى تسمع نقرة لسان القفل عند استقراره بإحكام في مكانه.

3

صِل أسلاك المجال بكتلة التوصيل الطرفية القابلة للإزالة وفق مخطط أطراف التوصيل لحساس ثلاثي الأسلاك بنمط السحب إلى الأرضي، مع ضمان القطبية الصحيحة لمصدر تغذية الحساس بجهد 24VDC.

4

طبّق الطاقة على وحدة واجهة الشبكة (NIM) وأجرِ فحص تهيئة تلقائية لتسجيل الوحدة الجديدة ضمن خريطة الإدخال/الإخراج النشطة.

FAQ

ما زمن استجابة مرشح الإدخال الافتراضي للطراز STBDDI3420؟

زمن استجابة مرشح الإدخال الافتراضي والأدنى القابل للتهيئة هو 0.5 مللي ثانية، ويمكن ضبطه عبر برنامج Advantys للتهيئة ليلائم البيئات كثيرة الضوضاء.

هل تدعم هذه الوحدة توصيلات المستشعر ثنائية الأسلاك أم ثلاثية الأسلاك؟

صُممت الوحدة STBDDI3420 خصيصًا لتوصيلات الغرق ثلاثية الأسلاك، مع أطراف مخصصة لإشارات الإدخال، وطاقة المستشعر +24VDC، وموصلات الإرجاع المشتركة 0VDC.

كيف تعمل الحماية من قصر الدائرة عند حدوث عطل في قناة؟

تتميز الوحدة بحماية إلكترونية من قصر الدائرة لكل قناة. عند اكتشاف قصر دائرة، تُوقف القناة المتأثرة، وتُعاد تهيئتها تلقائيًا بمجرد إزالة العطل.

هل يمكنني استبدال الوحدة STBDDI3420 أثناء التشغيل السريع والنظام قيد التشغيل؟

نعم، تدعم منصة Modicon STB الاستبدال السريع لوحدات الإدخال والإخراج، مما يتيح لك استبدال الوحدة STBDDI3420 دون إيقاف تشغيل واجهة شبكة الجزيرة بالكامل.
