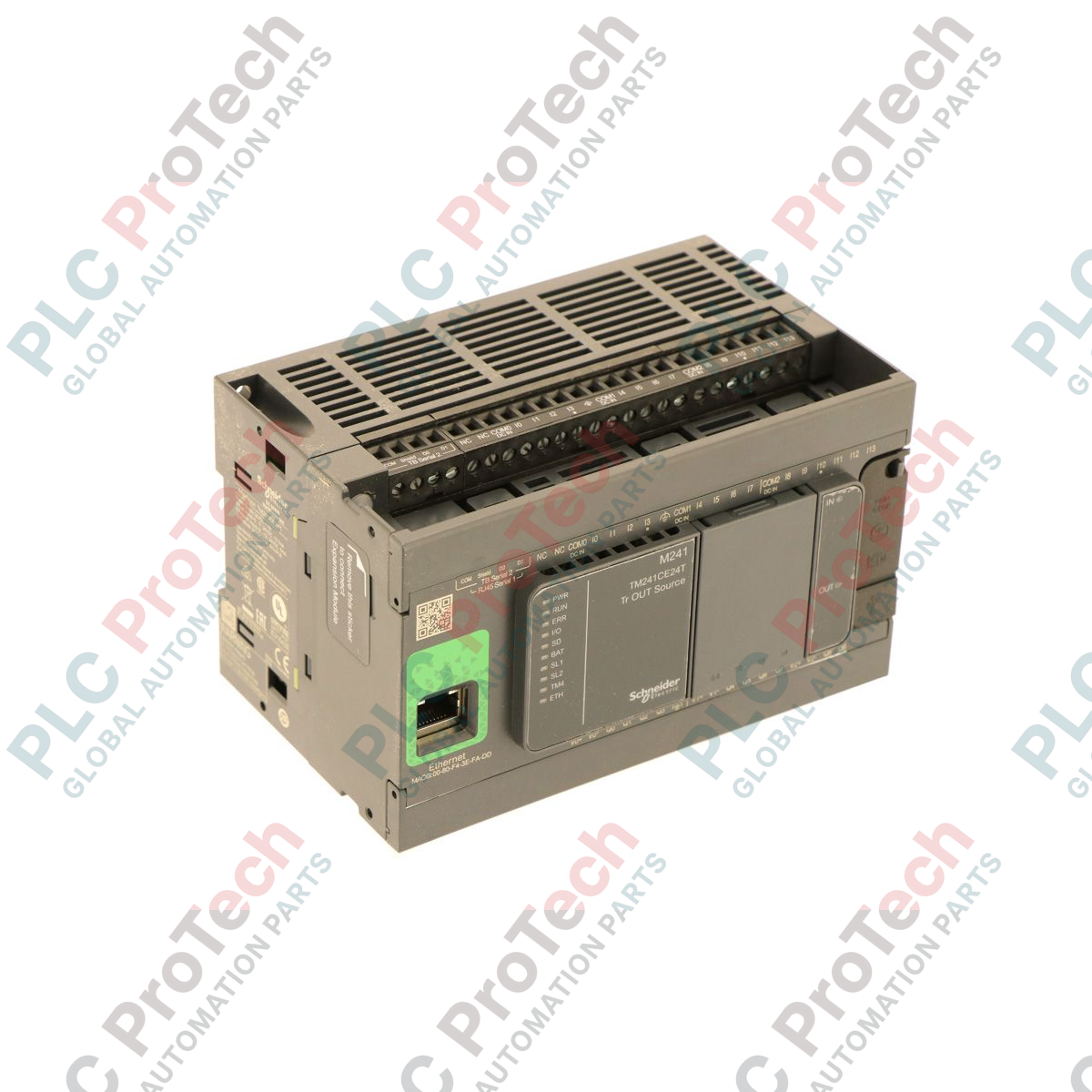

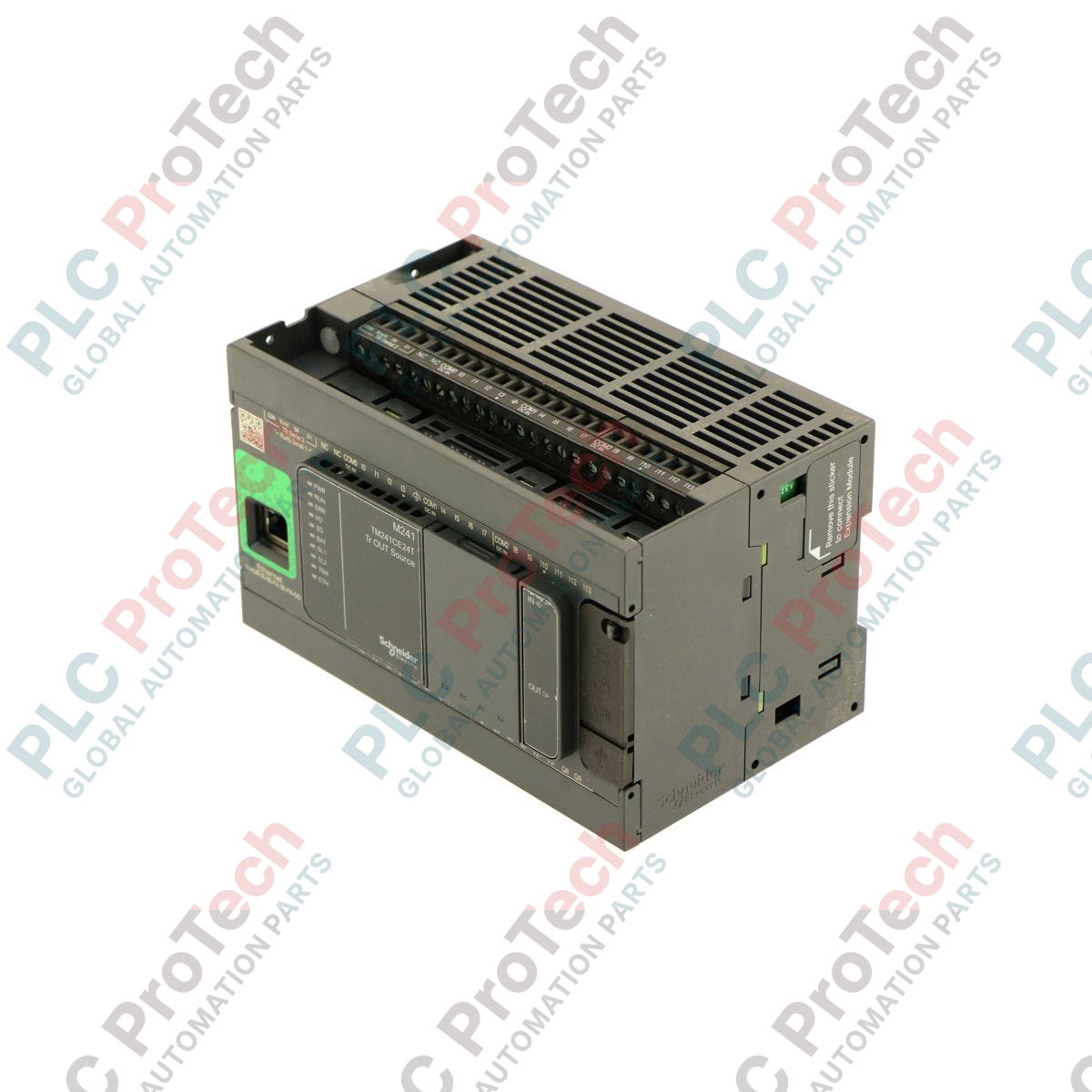

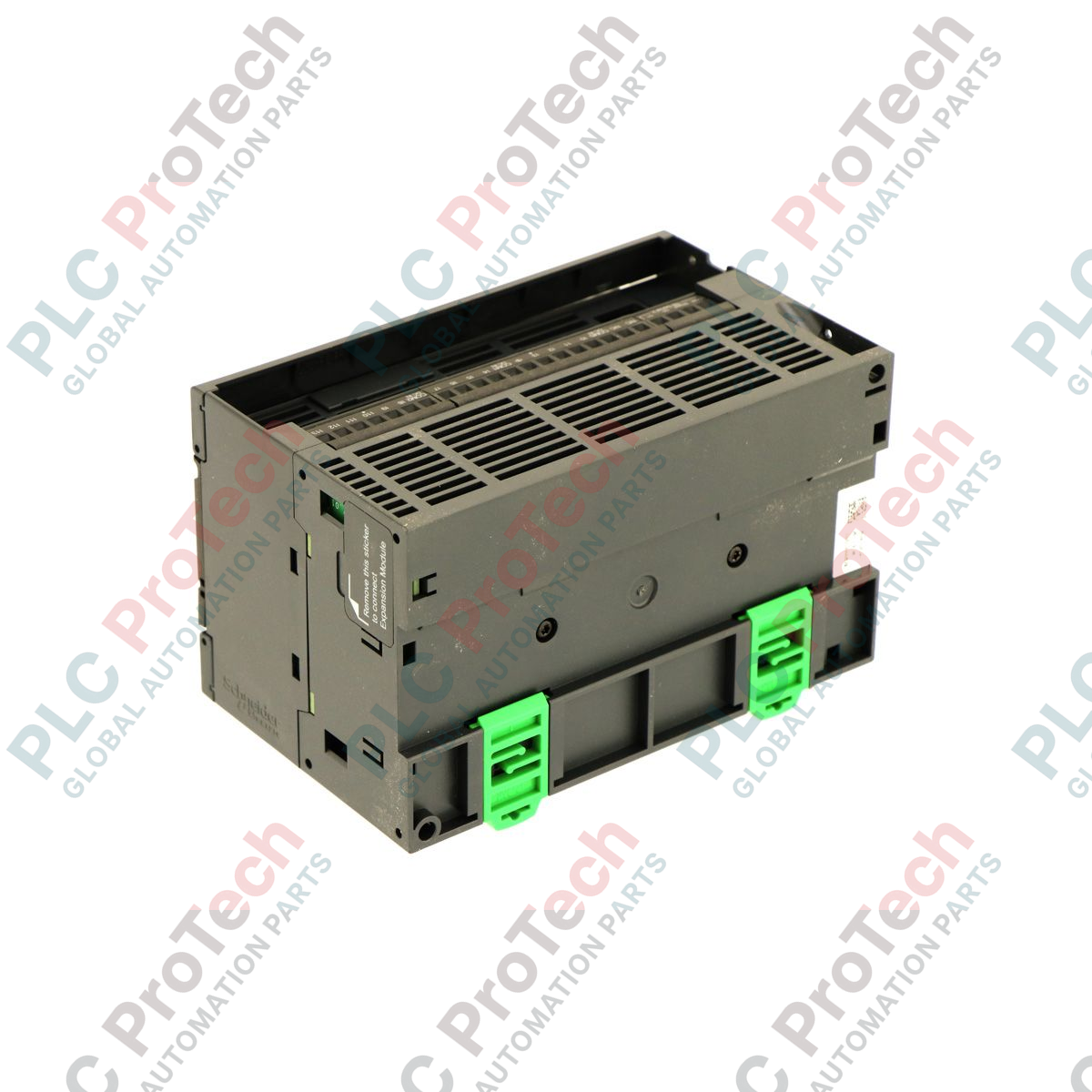

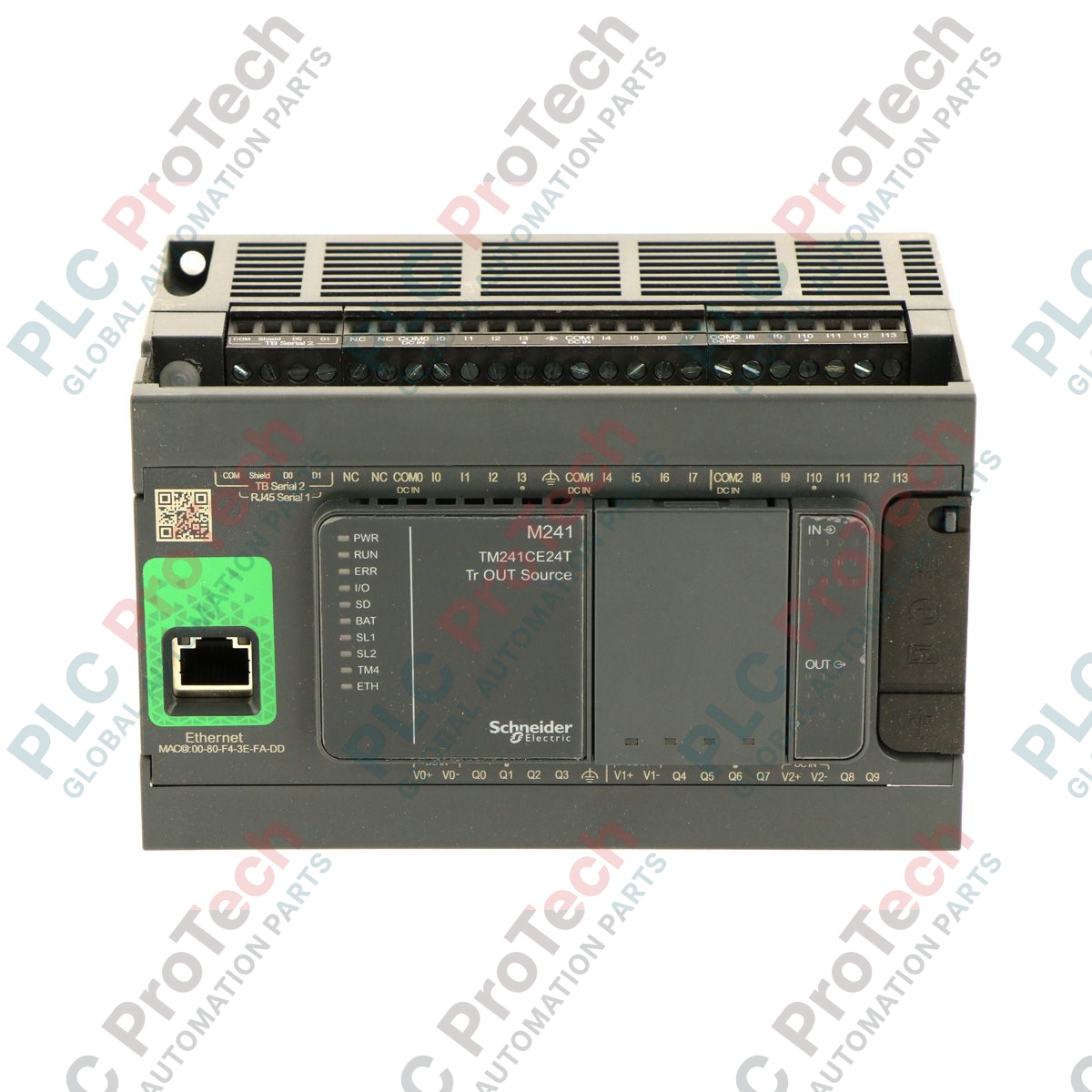

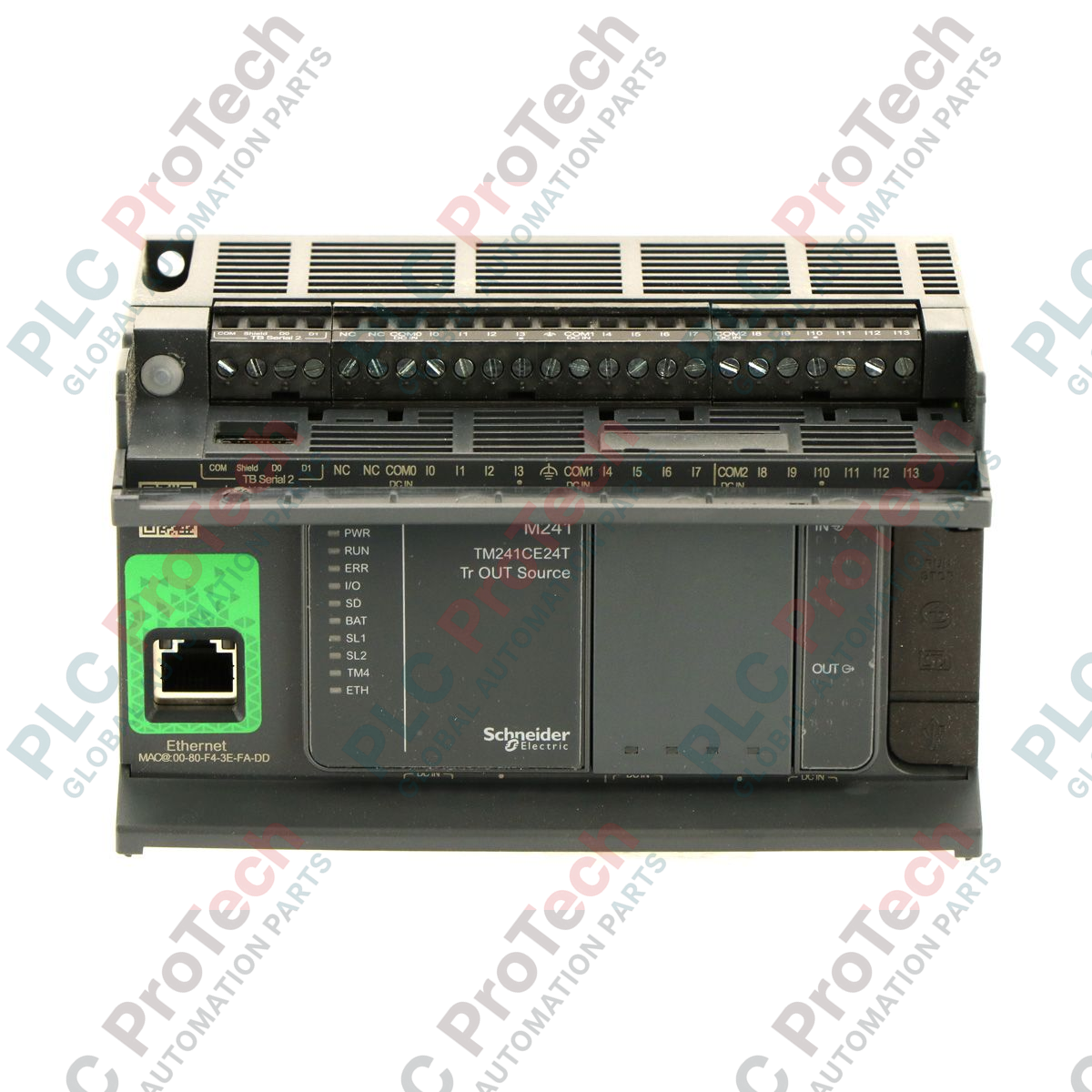

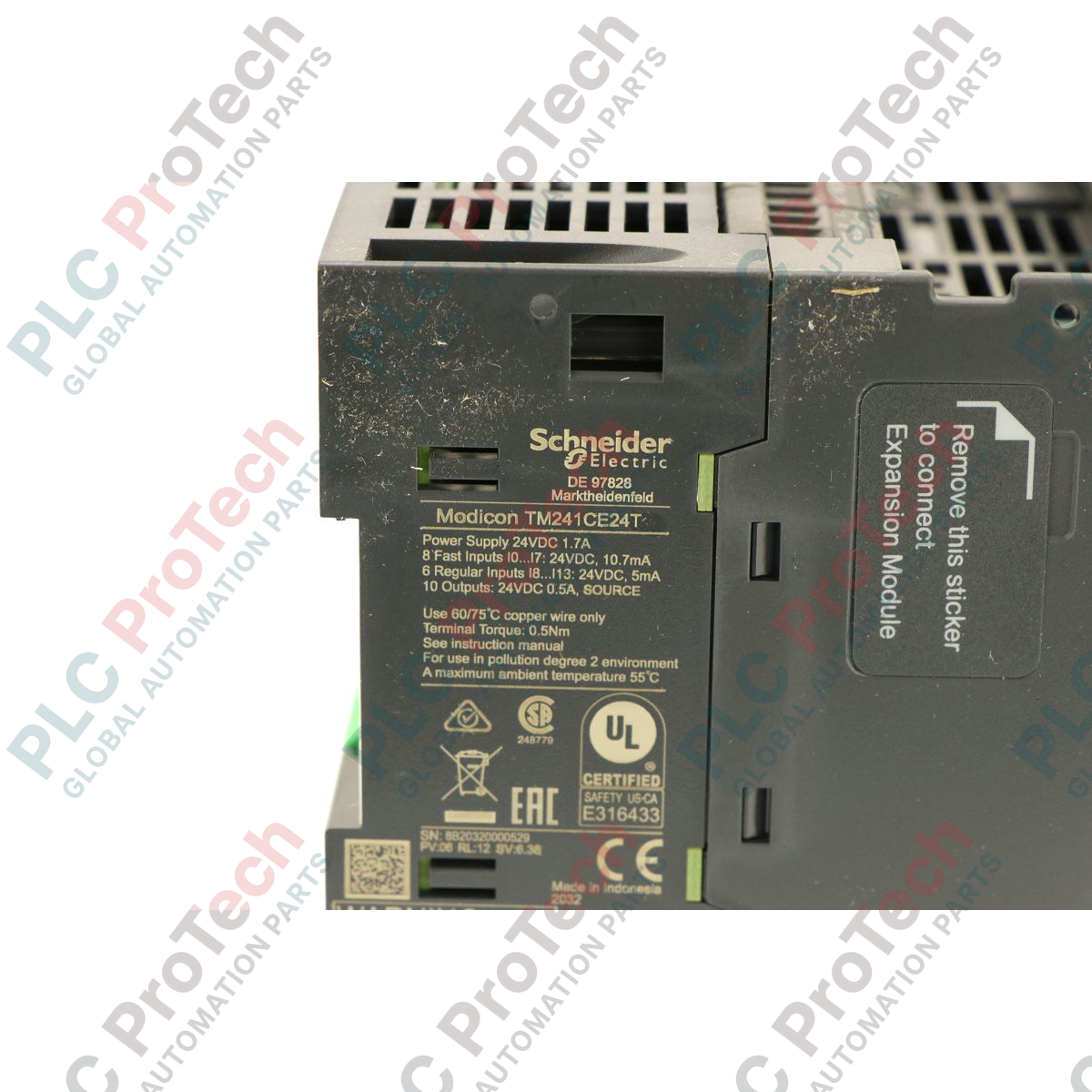

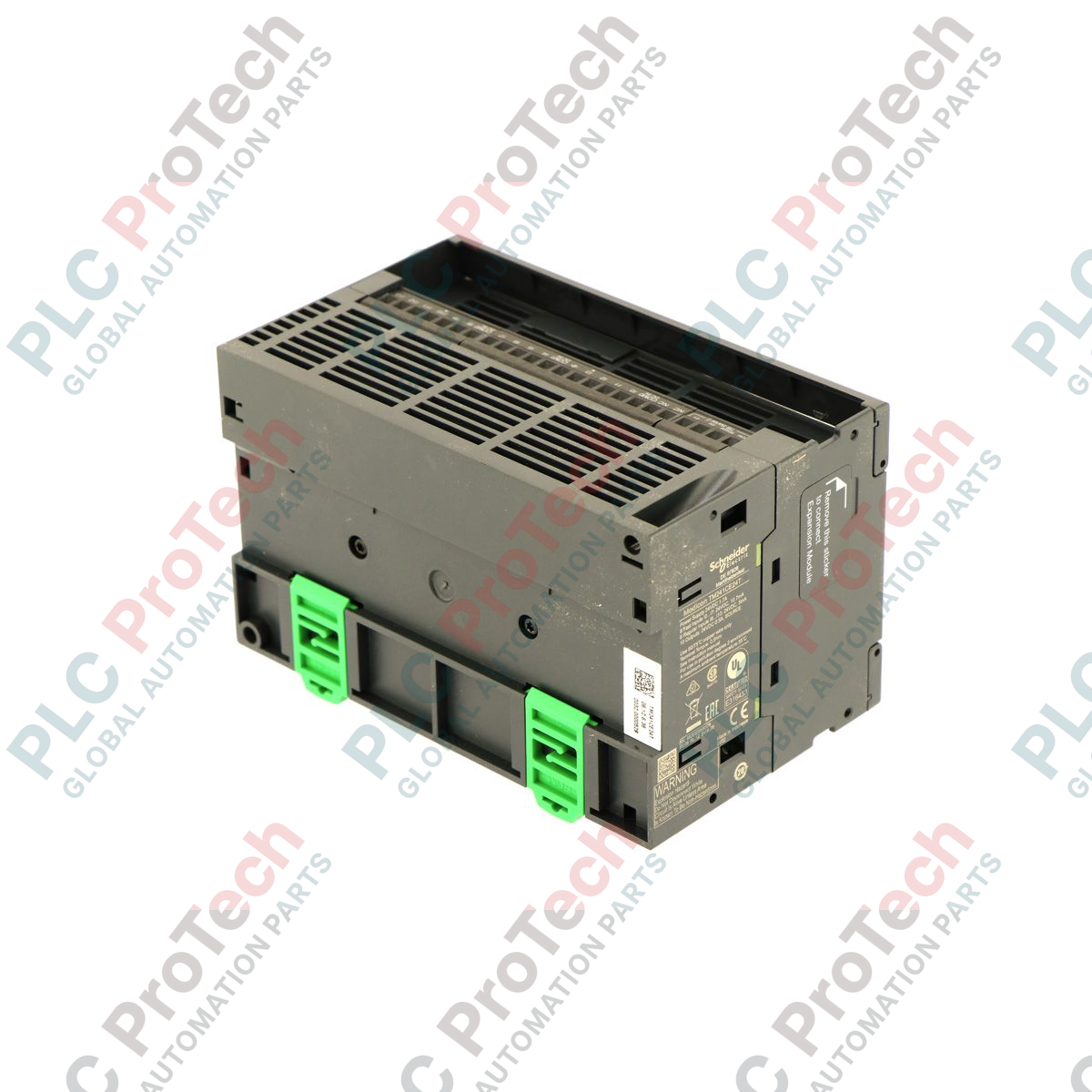

وحدة التحكم المنطقية Schneider Electric TM241CE24T Modicon M241

SKU TM241CE24T

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Schneider Electric
رقم المنتج: TM241CE24T
Country of origin:فرنسا
نوع المنتج: وحدات المعالج المركزي PLC
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 640ج
Dimensions: 150 مم x 90 مم x 95 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

صُممت وحدة Schneider Electric TM241CE24T لإدارة بنيات التحكم في الآلات عالية الأداء، وتعمل كوحدة معالجة مركزية ضمن عائلة وحدات التحكم المنطقية Modicon M241، إذ توفر اتصالًا مدمجًا عبر Ethernet وCANopen إلى جانب وحدات إدخال/إخراج ترانزستورية عالية السرعة. وتتيح وحدة التحكم هذه لمصنّعي الآلات تحكمًا قابلًا للتوسعة وفعالًا للتطبيقات المعقدة التي تتطلب حركة منسّقة واتصالات ناقل ميداني موزّعة.

الميزات الرئيسية

تهيئة الإدخال/الإخراج عالية الكثافة: مزودة بـ24 قناة مدمجة، تتكون من 14 مدخلًا رقميًا (بما في ذلك 8 مداخل سريعة) و10 مخارج ترانزستور مصدر (PNP) (بما في ذلك 4 مخارج سريعة).
حزمة اتصالات مدمجة: تتضمن Ethernet مدمجًا (RJ45)، ووحدة تحكم رئيسية CANopen (SUB-D 9)، ووصلة تسلسلية غير معزولة (RJ45)، ومنفذ برمجة USB mini-B.
المعالجة عالية السرعة: يدعم وظائف العداد عالي السرعة (HSC) حتى 200 كيلوهرتز ومخارج قطار النبضات (PTO) لمهام تحديد الموضع بدقة.
قابلية التوسعة المرنة: متوافق مع وحدات التوسعة Modicon TM3، مما يتيح توسيع وحدات الإدخال/الإخراج محليًا وعن بُعد دون التأثير في سرعة المعالجة.
المتانة الصناعية: موضوع داخل غلاف مدمج قابل للتثبيت على سكة DIN، ومصمم لتحمل الظروف الكهرومغناطيسية والحرارية القاسية.

التطبيقات

آلات التغليف: يتحكم في أنظمة اللف ووضع المنتجات في العلب ووضع الملصقات التي تتطلب تسجيلًا سريعًا للمستشعر واستجابة دقيقة للمشغلات.
مناولة المواد والنقل: يدير أنظمة الفرز والناقلات متعددة المحاور وواجهات توجيه المركبات الموجهة آليًا (AGV).
الضخ والتحكم في السوائل: يتكامل مع محركات السرعة المتغيرة عبر CANopen أو Modbus TCP لتنظيم الضغط والتدفق ومستويات السوائل.
أدوات الآلات المتخصصة: ينفّذ ملفات حركة متعددة المحاور وينسّق أنظمة الأدوات المساعدة في خلايا التصنيع.

المواصفات الفنية

المعلمة	قيمة المواصفة
الشركة المصنّعة	Schneider Electric
رقم الطراز	TM241CE24T
سلسلة المنتجات	Modicon M241
جهد التغذية المقنن	24 فولت تيار مستمر
عدد المداخل الرقمية	14 (متوافقة مع IEC 61131-2 النوع 1)
منطق الدخل الرقمي	غاطس أو مصدر (موجب/سالب)
عدد المخارج الرقمية	10 مخارج ترانزستور (بما في ذلك 4 مخارج سريعة)
منطق الخرج الرقمي	مصدر (PNP)
جهد الخرج الرقمي	24 فولت تيار مستمر
تيار الخرج الرقمي	0.5 أمبير لخرج الترانزستور (0.1 أمبير للخرج السريع)
سعة الذاكرة	8 ميغابايت للبرنامج، و64 ميغابايت لذاكرة RAM للنظام
برنامج البرمجة	EcoStruxure Machine Expert (SoMachine)
درجة حرارة التشغيل	-10 إلى 50 درجة مئوية (التركيب الرأسي)؛ -10 إلى 55 درجة مئوية (التركيب الأفقي)
الأبعاد (العرض × الارتفاع × العمق)	150 مم × 90 مم × 95 مم
وزن الشحن (محسوب)	0.64 كجم
بلد المنشأ	إندونيسيا

التوصيلات والواجهات

الموصل/المنفذ	نوع الواجهة	تعيين الوظيفة/الدائرة
منفذ Ethernet	RJ45 (10/100 ميغابت/ثانية)	عميل/خادم Modbus TCP، ومحوّل EtherNet/IP، وخادم ويب، وبرمجة
منفذ CANopen	SUB-D ذكر بـ 9 أطراف	واجهة CANopen رئيسية للمحركات الموزعة وجزر الإدخال/الإخراج البعيدة
وصلة تسلسلية	RJ45	اتصال تسلسلي RS232 / RS485 ‏(Modbus RTU / ASCII رئيسي أو تابع)
منفذ USB	USB mini-B	واجهة محلية مخصصة للبرمجة وتنزيل البرامج الثابتة
أطراف مصدر الطاقة	كتلة لولبية قابلة للإزالة	مدخل الطاقة الرئيسي 24 V DC (+ / - / التأريض الوظيفي)

رؤى هندسية تجريبية

الطرازات البديلة والتوافق

تُعد TM241CE24T ترقية وظيفية مباشرة لوحدات التحكم Twido وModicon M221 القديمة. لاحظ أنه بخلاف سلسلة M221 التي تستخدم EcoStruxure Machine Expert Basic، تتطلب سلسلة M241 الإصدار الكامل المرخّص من EcoStruxure Machine Expert. عند ترحيل البرامج، يجب تحديث تخطيط الإدخال/الإخراج ليعكس عناوين الأجهزة المحددة لـ TM241CE24T، لا سيما إعدادات العداد عالي السرعة (HSC).

مزالق التطبيق وملاحظات هندسية

نظرًا لأن المخارج الرقمية العشرة من نوع الترانزستور المصدر (PNP)، فهي توصل قضيب 24 V DC الموجب بالحمل. سيؤدي توصيل هذه المخارج بمداخل مهيأة للعمل كمصارف (NPN) في الأجهزة اللاحقة إلى عدم عمل مسار الإشارة، وقد يتسبب في تلف نتيجة الانحياز العكسي إذا لم تُعزل باستخدام مرحلات وسيطة. بالإضافة إلى ذلك، تأكد من ألا يتجاوز إجمالي التيار المسحوب عبر جميع المخارج حد التيار المشترك البالغ 2.0 A، لتجنب الإيقاف الحراري لدائرة تشغيل المخارج المتكاملة.

نصائح التشغيل الأولي وتوصيل الأسلاك

لضمان موثوقية اتصال CANopen، ركّب دائمًا مقاومة إنهاء بقيمة 120 أوم عند كلا الطرفين الفعليين لخط ناقل CAN. بالنسبة إلى مداخل العداد عالي السرعة (HSC)، استخدم كابلات زوجية ملتفة محمية (STP)، ووصل الغلاف بقضيب التأريض الوظيفي (FG) المجاور مباشرةً لوحدة التحكم. تقلل هذه الممارسة التداخل الكهرومغناطيسي عالي التردد الصادر عن محركات التردد المتغير (VFD) القريبة.

إرشادات التركيب

تحذير بالغ الأهمية: خطر كهربائي

افصل تغذية جميع مصادر الطاقة قبل تركيب وحدة التحكم أو توصيل أسلاكها أو إزالتها. تحقّق من إيقاف تشغيل مصدر الطاقة الخارجي 24 V DC وتأمينه بإجراء القفل ووضع بطاقة التحذير. قد يؤدي عدم اتباع هذه الاحتياطات إلى صدمة كهربائية شديدة أو تلف المعدات أو بدء تشغيل الآلة بشكل غير متوقع.

1

ثبّت وحدة التحكم أفقيًا على سكة DIN قياسية مقاس 35 مم داخل حاوية صناعية جيدة التهوية ومصنّفة IP54. اترك مسافة خلوص لا تقل عن 50 مم أعلى الوحدة وأسفلها للتبريد بالحمل الحراري.

2

وصّل طرف التأريض الوظيفي (FG) في موصل مصدر الطاقة مباشرةً بقضيب التأريض الوقائي الرئيسي (PE) باستخدام سلك نحاسي ذي مساحة مقطع لا تقل عن 1.5 مم² (16 AWG).

3

وصّل مصدر طاقة 24 V DC بالكتلة الطرفية القابلة للإزالة. تأكد من صحة القطبية لتجنب تفعيل دائرة الحماية الداخلية من عكس القطبية.

4

أدخل كابل إيثرنت RJ45 في المنفذ المخصص. تأكد من أن الكابل مصنّف Cat5e محمي أو أعلى للحفاظ على سلامة الاتصال في البيئات عالية التشويش.

FAQ

ما البرنامج المطلوب لبرمجة TM241CE24T؟

يتطلب المتحكم برنامج EcoStruxure Machine Expert (المعروف سابقًا باسم SoMachine) الإصدار 4.1 أو إصدارًا أحدث. وهو غير متوافق مع EcoStruxure Machine Expert Basic.

ما متطلبات مصدر الطاقة لوحدة التحكم المنطقية هذه؟

تعمل الوحدة بمصدر طاقة اسمي قدره 24 V DC، مع نطاق جهد دخل مقبول يتراوح من 20.4 V DC إلى 28.8 V DC.

هل يدعم هذا الطراز مداخل العدادات عالية السرعة (HSC)؟

نعم، يضم 8 مداخل سريعة يمكن تهيئتها كعدادات عالية السرعة تدعم سلاسل نبضات أحادية الطور أو ثنائية الطور (طور A/B) بما يصل إلى 200 kHz.

هل مخرجات الترانزستور في TM241CE24T من نوع المصدر أم المصرف؟

المخرجات الترانزستورية العشرة المدمجة من نوع المصدر (PNP)، ما يعني أنها توصل خط 24 V DC الموجب بالحمل المتصل.
