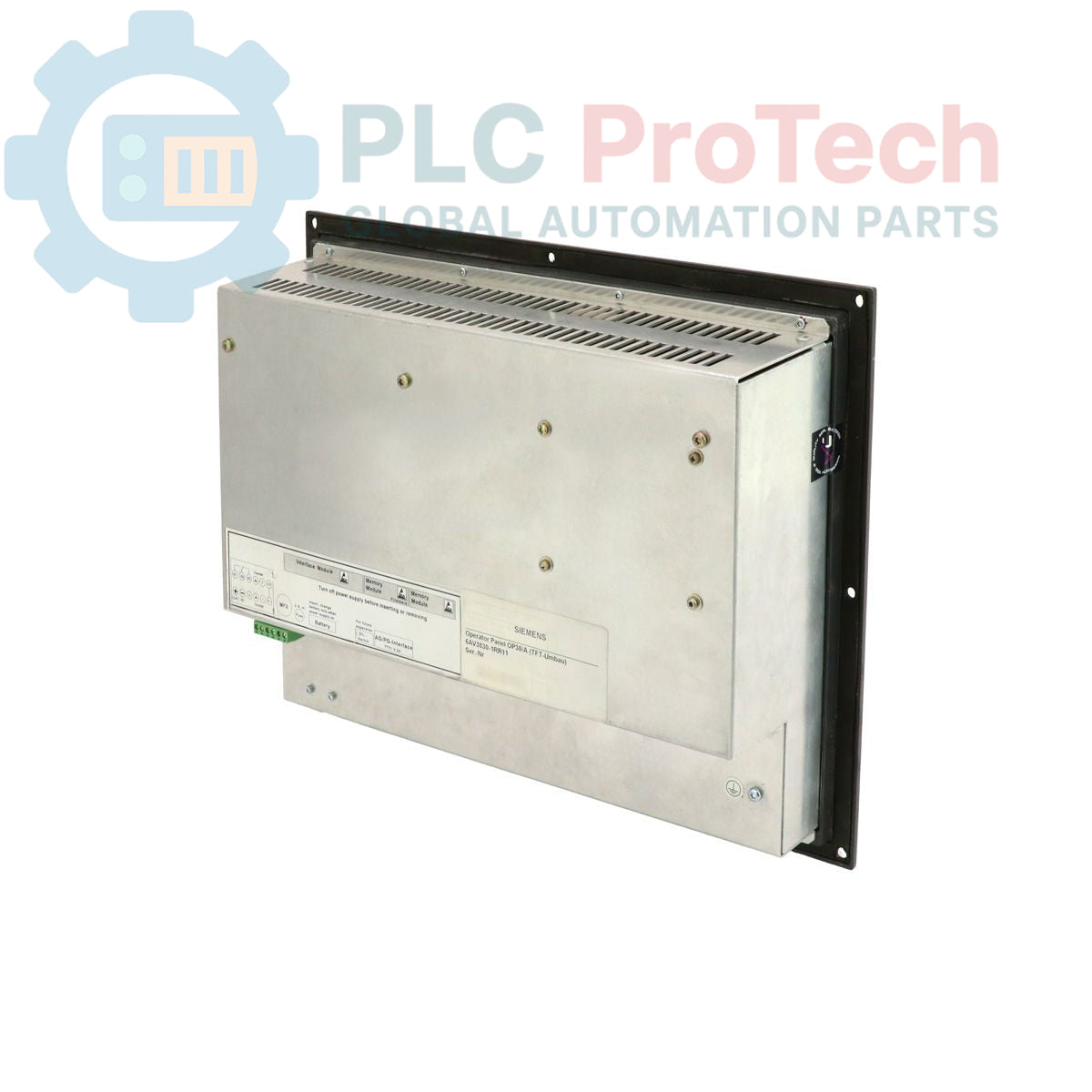

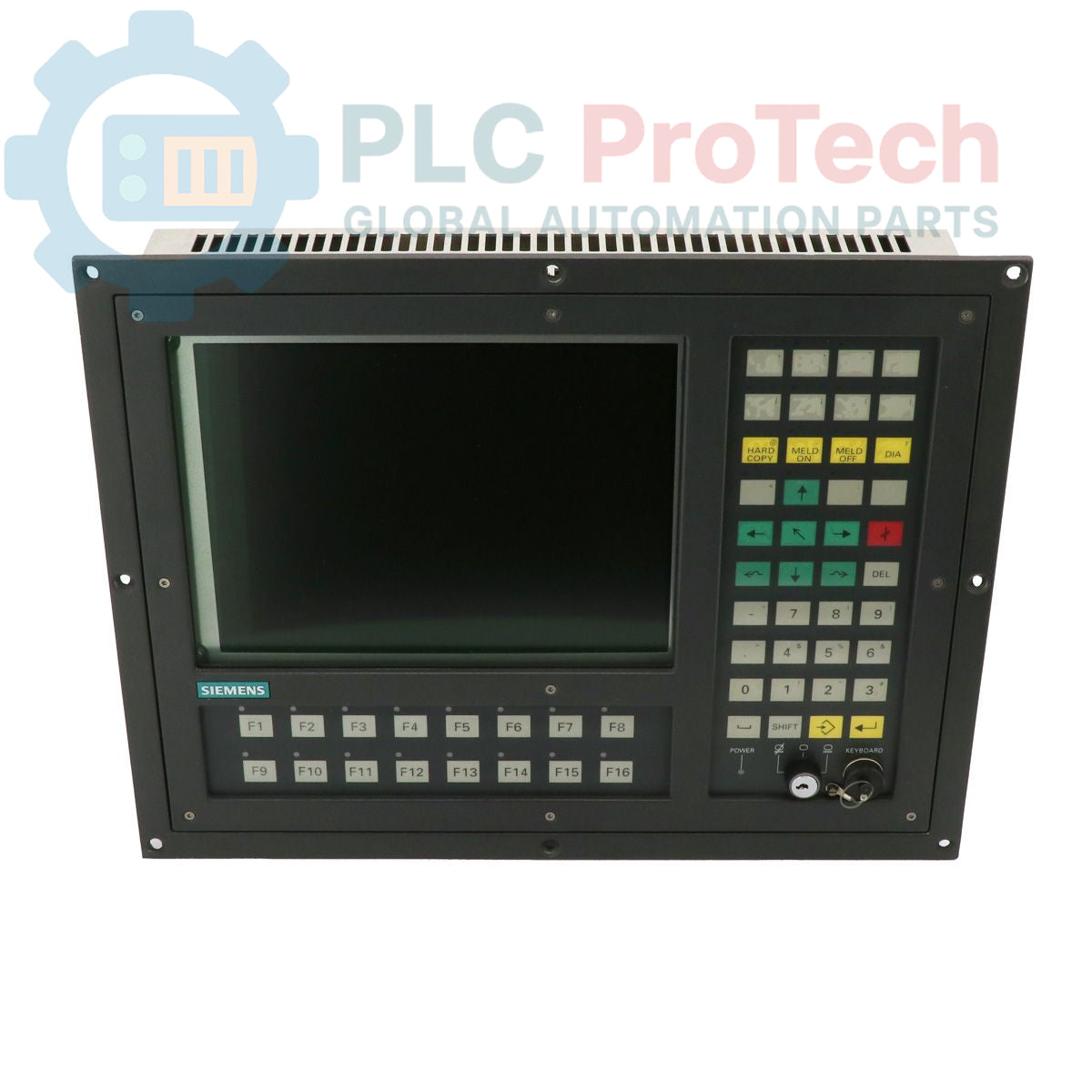

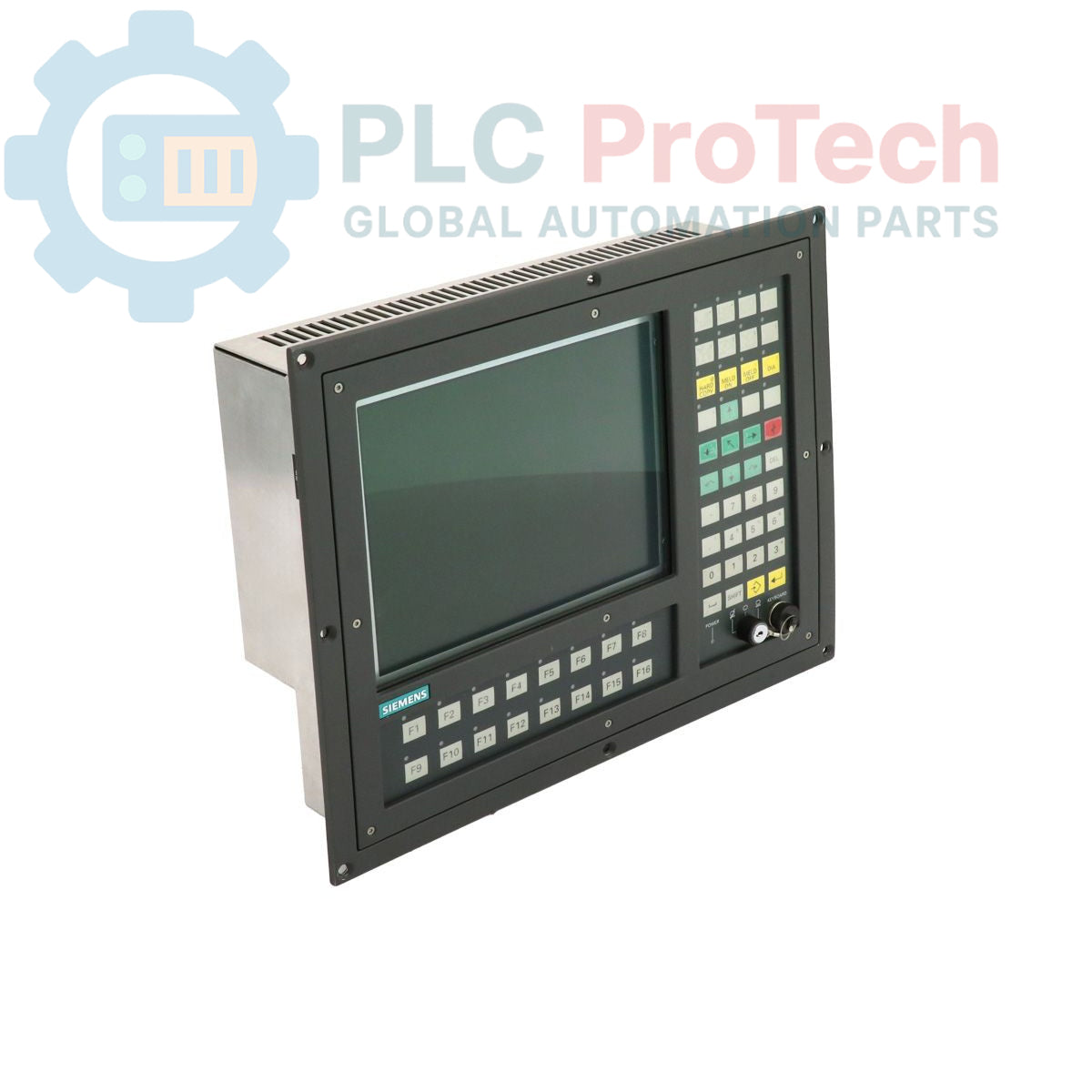

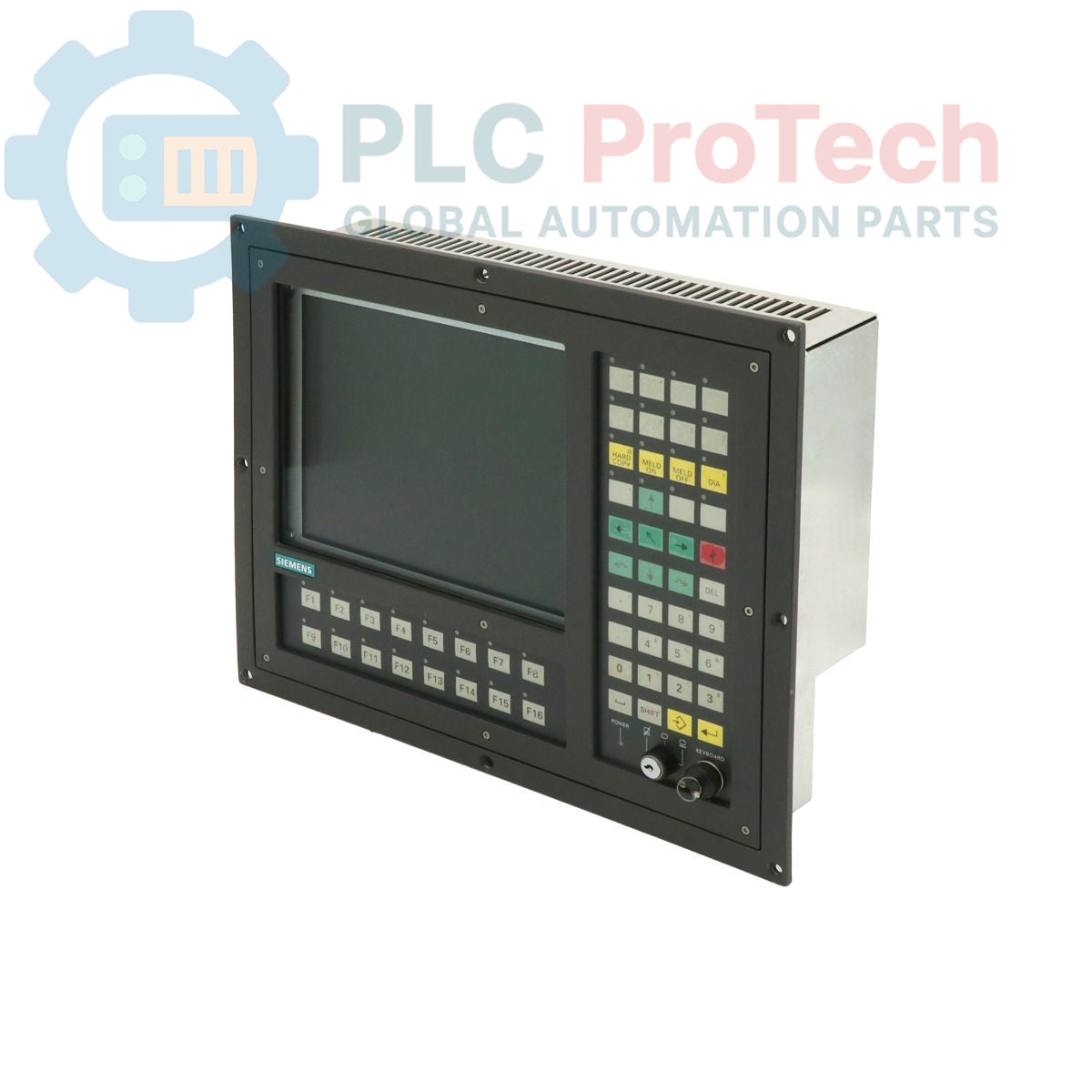

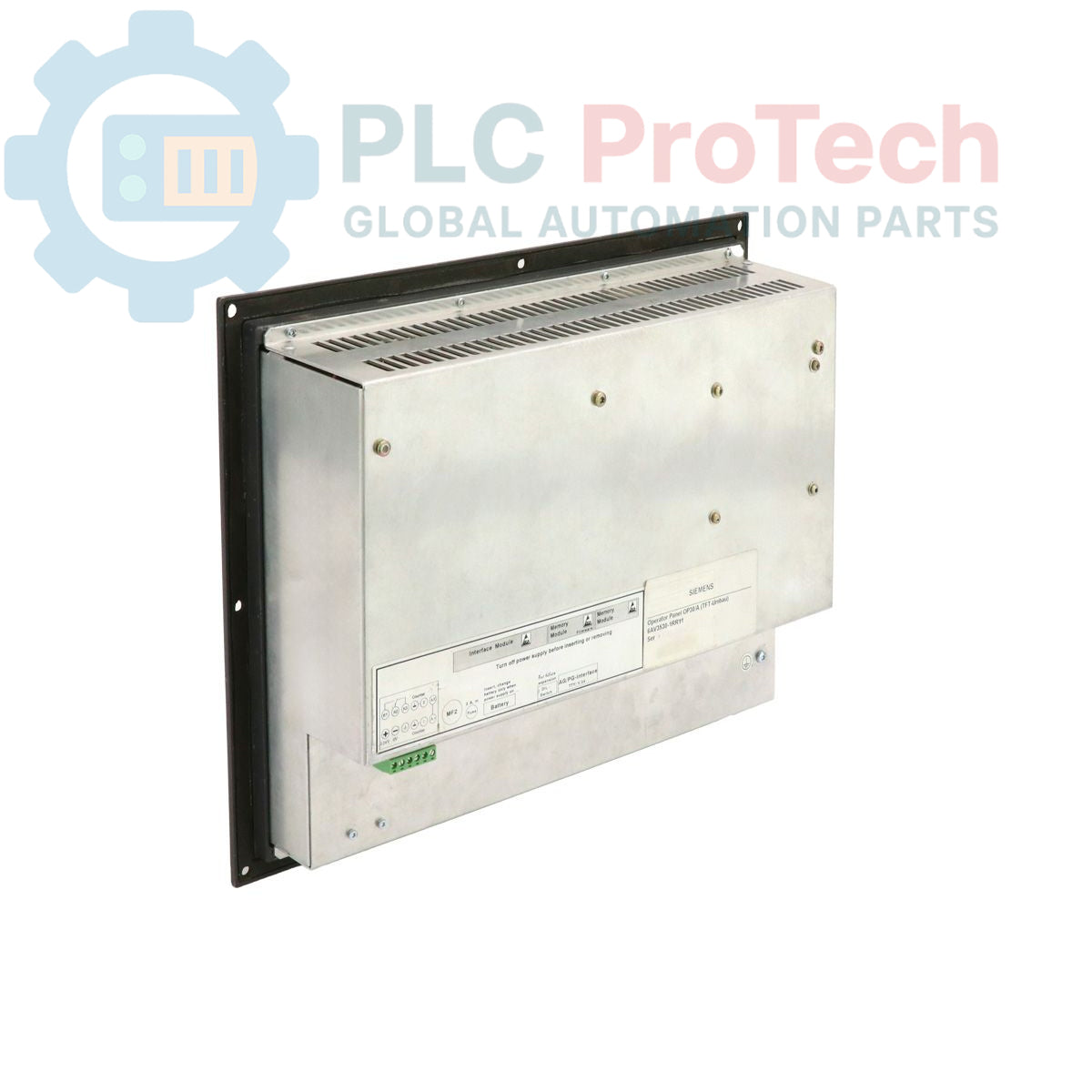

لوحة تشغيل Siemens 6AV3530-1RR11 Coros OP30

الوصف

Siemens 6AV3530-1RR11 هي لوحة مشغّل من سلسلة Coros OP30، صُممت لتوفير تفاعل موثوق بين الإنسان والآلة في البيئات الصناعية. تتميز هذه الوحدة بـ شاشة رسومات بكسلية لعرض بيانات العمليات وحالة النظام بوضوح. وهي مصنوعة من زجاج معدني متين في الواجهة الأمامية، ويوفر مقاومة عالية للخدوش والمواد الكيميائية الشائعة في بيئات الإنتاج. هذا الطراز المحدد، OP 30/B، مزوّد من دون لوحة مفاتيح مباشرة، ما يوفر واجهة انسيابية مناسبة لتطبيقات المراقبة والتحكم المحددة.

الميزات

• شاشة رسومات بكسلية لعرض البيانات بوضوح.
• لوحة أمامية متينة من الزجاج المعدني لعمر افتراضي أطول.
• مقاومة للخدوش والمواد الكيميائية الصناعية الشائعة.
• تصميم انسيابي من دون لوحة مفاتيح مباشرة مدمجة.

التطبيقات

• لوحات التحكم في الآلات ومراقبتها.
• عرض حالة خط الإنتاج.
• أنظمة التحكم في العمليات داخل منشآت التصنيع.
• التكامل مع أنظمة الأتمتة القديمة.

المواصفات الفنية

إرشادات التركيب

1. 1 تأكد من فصل الطاقة تمامًا عن خزانة التحكم أو اللوحة، ومن تطبيق إجراء القفل والوسم (LOTO).
2. 2 تحقق من تطابق أبعاد فتحة اللوحة مع أبعاد التثبيت المطلوبة للوحة المشغّل. نظّف سطح التثبيت لضمان إحكام مناسب.
3. 3 أدخل لوحة المشغّل في الفتحة من الجهة الأمامية للحاوية. تأكد من استقرار الحشية بشكل صحيح بين إطار اللوحة وسطح الحاوية.
4. 4 من الجهة الخلفية، ركّب مشابك التثبيت وأحكم ربطها بالتساوي بنمط متقاطع وفق عزم الربط المحدد من الشركة المصنّعة. لا تفرط في إحكام الربط، فقد يؤدي ذلك إلى تشويه الإطار وإضعاف الإحكام.

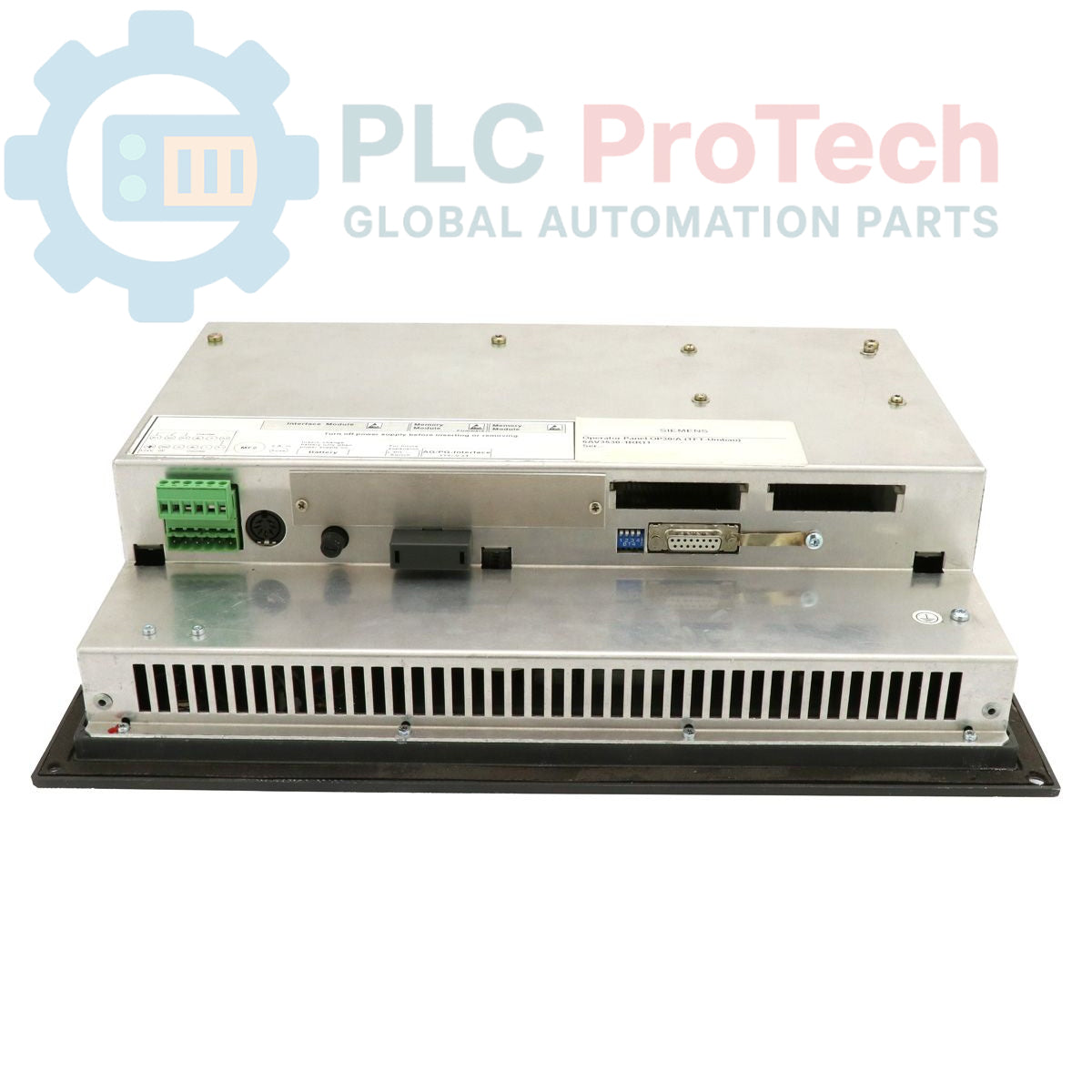

5. 5 صِل مصدر طاقة التيار المستمر وكابلات الاتصال بالأطراف المناسبة في الجزء الخلفي من الوحدة. تأكد من القطبية الصحيحة وإحكام التوصيلات.
6. 6 تحقق من توصيل هيكل الوحدة بشكل صحيح بأرضي الحماية (PE) في اللوحة لضمان سلامة المشغّل والحصانة من التشويش.
7. 7 بعد التأكد من إحكام جميع التوصيلات والتحقق منها، أزل جهاز القفل والوسم (LOTO) وأعد تزويد لوحة التحكم بالطاقة. شغّل الوحدة وتحقق من وظائفها.
