سيمنز 6AV6645-0GC01-0AX1 لوحة محمولة SIMATIC Mobile Panel 277F IWLAN V2

تبقى فقط 2 عنصر/عناصر في المخزون

الشركة المصنعة: Siemens
رقم المنتج: 6AV6645-0GC01-0AX1
Country of origin:ألمانيا
نوع المنتج: لوحة HMI متنقلة
Barcode: 85371091
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 3480ج
Dimensions: 35.5 × 34.1 × 18.0 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

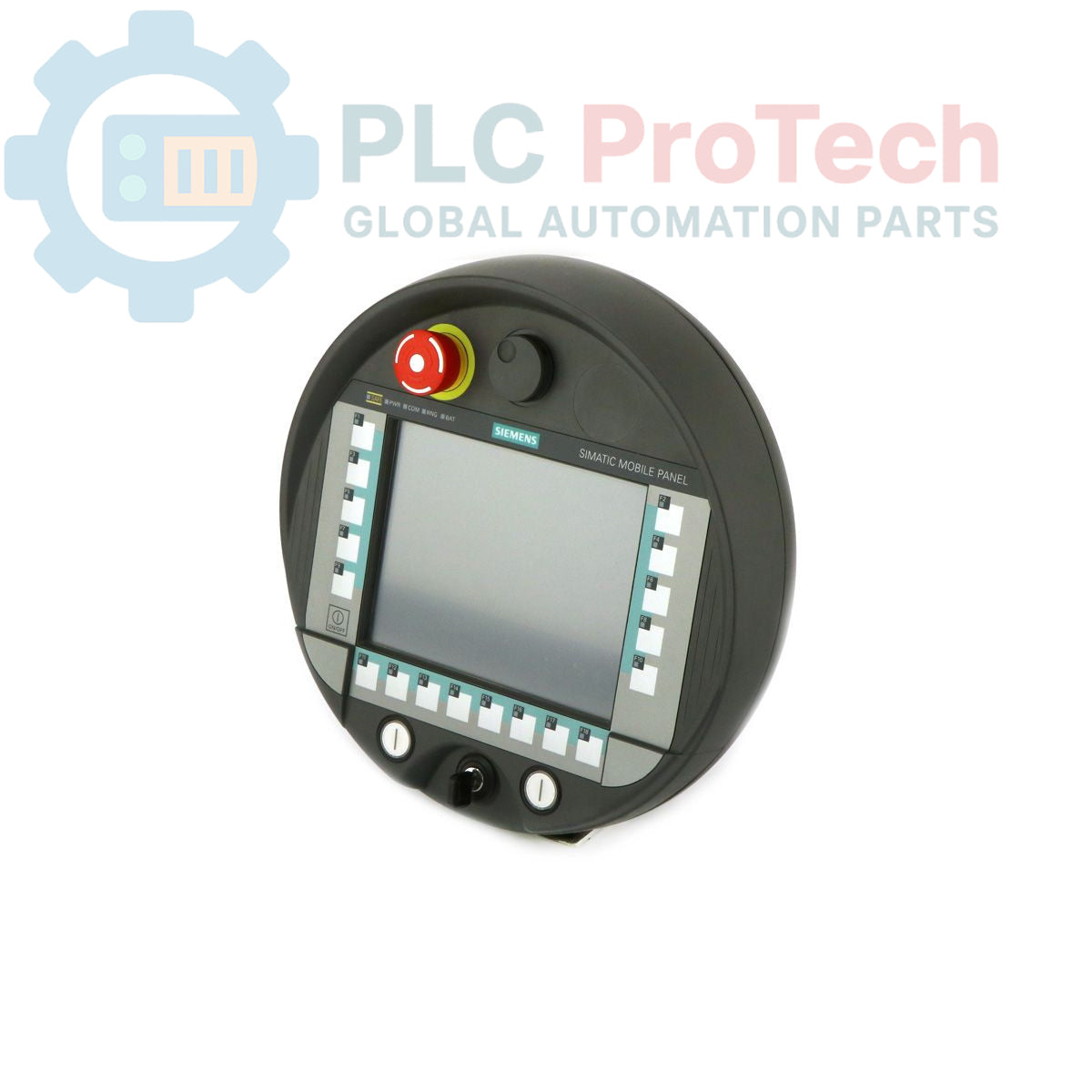

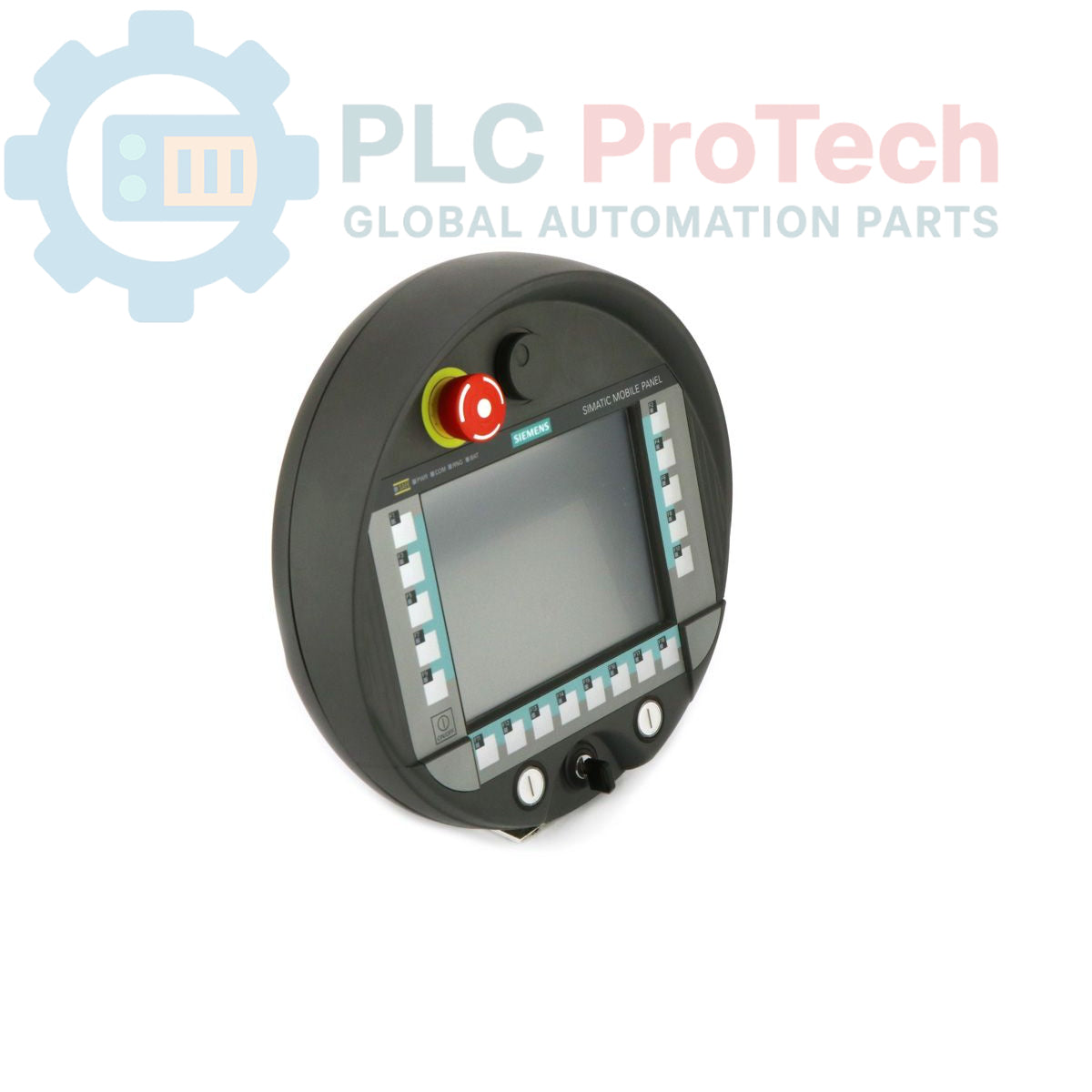

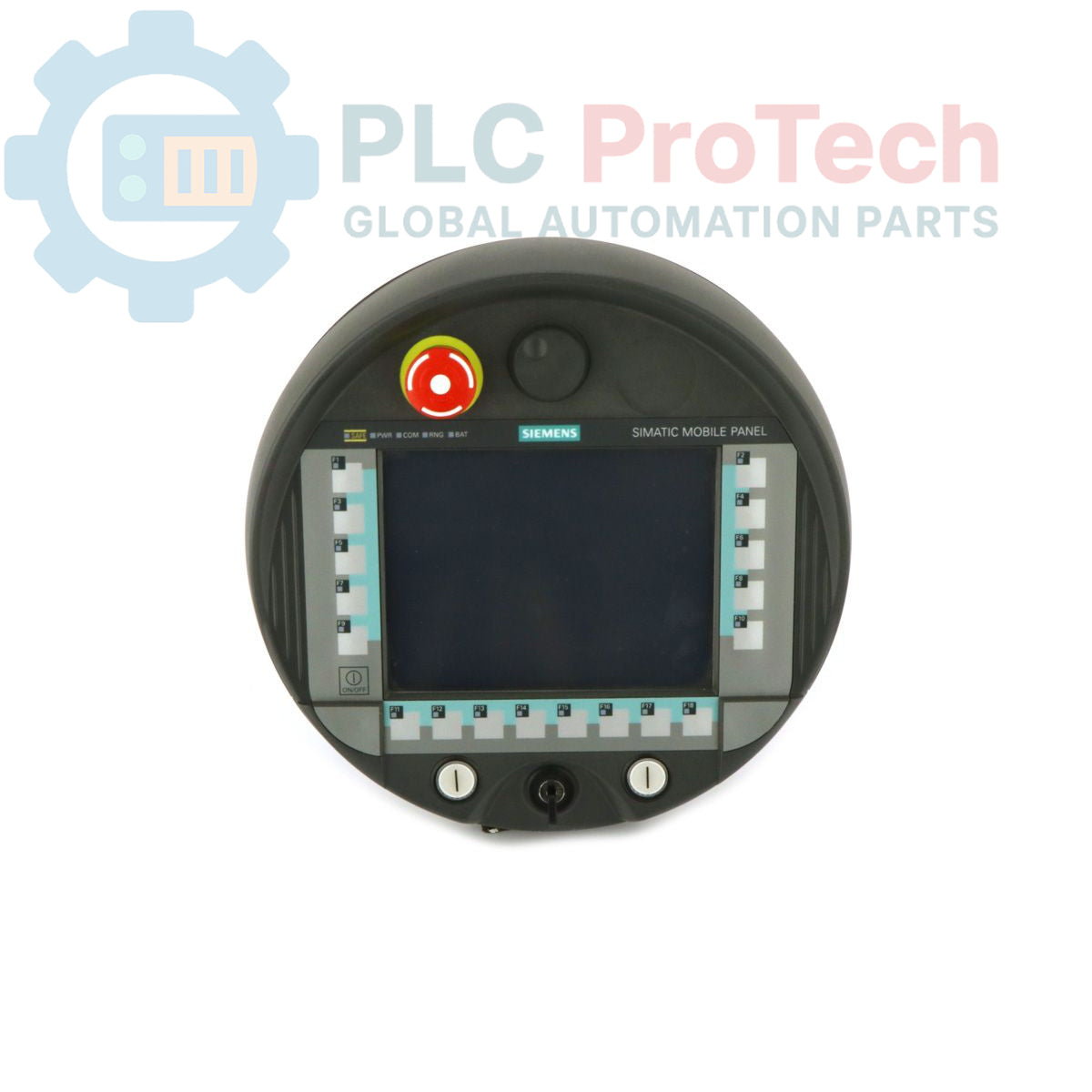

يعد Siemens 6AV6645-0GC01-0AX1 لوحة SIMATIC Mobile Panel 277F IWLAN V2 مصممة للتحكم المرن والآمن للمشغل في بيئات الأتمتة الصناعية. تتميز هذه الواجهة البشرية المتنقلة بشاشة ملونة TFT بحجم 7.5 بوصة وضوابط أمان مدمجة، بما في ذلك زر إيقاف الطوارئ وزر التأكيد. توفر تفاعلًا غير مقيد مع الآلة عبر الشبكة اللاسلكية الصناعية (IWLAN) مع دعم التنقل السريع IPCF، مما يضمن اتصالًا مستقرًا. يتم إدارة مدخلات المشغل عبر عجلة يد، مفتاح يعمل بالمفتاح، وزرين مضيئين. يتم تكوين اللوحة باستخدام WinCC flexible Standard Version 2008 أو أحدث، أو TIA Portal V11 SP2 أو أحدث. يرجى ملاحظة أن البطارية الرئيسية ومكونات تزويد الطاقة غير مشمولة ويجب طلبها بشكل منفصل.

الميزات

شاشة TFT بحجم 7.5 بوصة بدقة 640 × 480 بكسل و65,536 لونًا.
وظائف أمان مدمجة: زر إيقاف الطوارئ وزر تأكيد.
ضوابط شاملة للمشغل تشمل عجلة يد، مفتاح يعمل بالمفتاح، وزرين مضيئين.
يدعم الشبكة اللاسلكية الصناعية (IWLAN) مع التنقل السريع IPCF للانتقال السلس بين الشبكات.
التكوين عبر Siemens WinCC flexible (2008 أو أحدث) أو TIA Portal (الإصدار 11 SP2 أو أحدث).
دعم بروتوكول PROFINET للتواصل مع أنظمة التحكم.
مزود بذاكرة مستخدم بسعة 6144 كيلوبايت.

التطبيقات

تشغيل ومراقبة الآلات المتنقلة
تشغيل وإعداد خطوط الإنتاج الآلية
مهام الصيانة والتشخيص التي تتطلب تنقل المشغل
أنظمة الروبوتات والتعامل مع المواد
آلات معقدة متعددة نقاط الوصول

الملحقات المطلوبة

للتشغيل الكامل، يجب طلب المكونات التالية بشكل منفصل:

البطارية الرئيسية: 6AV6671-5CL00-0AX0
محطة الشحن: 6AV6671-5CE00-0AX1
وحدة تزويد الطاقة المكتبية: 6AV6671-5CN00-0AX2 (الاتحاد الأوروبي/الولايات المتحدة/المملكة المتحدة/اليابان)

المواصفات الفنية

المواصفات	القيمة
العلامة التجارية	سيمنس
الطراز	6AV6645-0GC01-0AX1
نوع المنتج	لوحة HMI المحمولة
السلسلة	لوحة SIMATIC HMI المحمولة 277F IWLAN V2
حالة PLM	إيقاف الإنتاج
نوع العرض	TFT
قطر الشاشة	7.5 بوصة
دقة العرض	640 × 480 بكسل
ألوان العرض	65536
ذاكرة المستخدم	6144 كيلوبايت
البروتوكول المدعوم	بروفي نت
ماستر IO-Link	لا
وزن الشحن	3.48 كجم
رمز السلعة	85371091
ECCN	5D992
بلد المنشأ	الولايات المتحدة الأمريكية (تقديري)
الشركة المصنعة	سيمنس
أبعاد العبوة (محسوبة)	35.5 × 34.1 × 18.0 سم

إرشادات التركيب

تحذير حرج: يتضمن هذا الجهاز وظائف متعلقة بالسلامة (زر الإيقاف الطارئ). يجب أن يتم التركيب والتكوين والتشغيل بواسطة أفراد مؤهلين ووفقًا صارمًا للوائح السلامة المحلية ومفهوم السلامة العام للجهاز. عدم دمج واختبار وظائف السلامة بشكل صحيح قد يؤدي إلى إصابات خطيرة أو الوفاة.

1
إيقاف تشغيل المعدات: قبل أي توصيل فعلي، تأكد من أن الجهاز المستهدف ولوحات التحكم المرتبطة به غير موصلة بالطاقة تمامًا ومقفلة وموشومة (LOTO) لمنع التشغيل العرضي.
2
تحضير مصدر الطاقة: اشحن البطارية الرئيسية بالكامل (6AV6671-5CL00-0AX0) باستخدام محطة الشحن المحددة (6AV6671-5CE00-0AX1) أو مزود الطاقة المكتبي (6AV6671-5CN00-0AX2) قبل الاستخدام الأول.
3
إعداد الاتصال اللاسلكي: قم بتكوين إعدادات IWLAN على اللوحة للاتصال الآمن بشبكة الواي فاي الصناعية في المنشأة. تأكد من أن قوة الإشارة كافية في جميع مناطق التشغيل المقصودة.
4
تنزيل مشروع HMI: قم بتوصيل اللوحة بمحطة الهندسة وتنزيل تطبيق HMI المُعد والمطور في WinCC flexible أو TIA Portal.
5
أداء اختبار وظيفة السلامة: بعد تنزيل المشروع وقبل تشغيل الجهاز، قم بإجراء اختبار وظيفي شامل لجميع ميزات السلامة، بما في ذلك زر الإيقاف الطارئ وزر التأكيد، للتحقق من التشغيل الصحيح ضمن دائرة السلامة الخاصة بالجهاز.

Key Features:

#Mobile Panel #SIMATIC HMI

ما هو البرنامج المطلوب لتكوين 6AV6645-0GC01-0AX1؟

يمكن تكوين هذه اللوحة المحمولة باستخدام Siemens WinCC flexible Standard الإصدار 2008 أو أعلى، أو باستخدام TIA Portal الإصدار 11 SP2 أو أعلى.

هل تأتي لوحة HMI هذه مع بطارية ومصدر طاقة؟

لا، يجب طلب البطارية الرئيسية (6AV6671-5CL00-0AX0) ومصدر الطاقة/محطة الشحن (مثل 6AV6671-5CE00-0AX1) بشكل منفصل.

ما هي ميزات الأمان المدمجة في هذا الجهاز؟

تتضمن اللوحة زر توقف طارئ مدمج، وزر تأكيد، ومفتاح تشغيل يعمل بالمفتاح لتعزيز أمان المشغل والآلة.

ما هي تقنية الاتصال اللاسلكي التي تستخدمها هذه اللوحة؟

تستخدم شبكة LAN الصناعية اللاسلكية (IWLAN) وتدعم IPCF (وظيفة تنسيق النقاط الصناعية) للتجوال السريع لضمان اتصال لاسلكي مستقر وسلس أثناء تحرك المشغل في المنشأة.

ما هو حجم ودقة شاشة هذه اللوحة المحمولة؟

يتميز الجهاز بشاشة ملونة TFT بحجم 7.5 بوصة ودقة 640 × 480 بكسل.

الشحن السريع العالمي

التوصيل العادي: من 4 إلى 6 أيام عمل عبر DHL وFedEx وUPS.
الشحن السريع: شحن في نفس اليوم للطلبات المتوفرة في المخزون والمقدمة قبل الساعة 2:00 ظهرًا (بتوقيت GMT+8).
تغطية عالمية: نخدم أكثر من 150 دولة، بما في ذلك التوصيل السريع إلى السعودية والإمارات.

الإرجاع والضمان

ضمان لمدة 30 يومًا: يتم قبول الإرجاع للمنتجات المتوفرة في المخزون في عبوتها الأصلية المختومة من المصنع.
ضمان لمدة 12 شهرًا: كل مكون صناعي مدعوم بضماننا الفني المهني.

يتم معالجة الطلبات وتسليمها من الاثنين إلى الجمعة (باستثناء العطلات الرسمية).

للاطلاع على الأهلية الكاملة، ورسوم إعادة التخزين، وتفاصيل الإرجاع الدولي، يرجى مراجعة موقعنا الرسمي سياسة الاسترداد والإرجاع .
