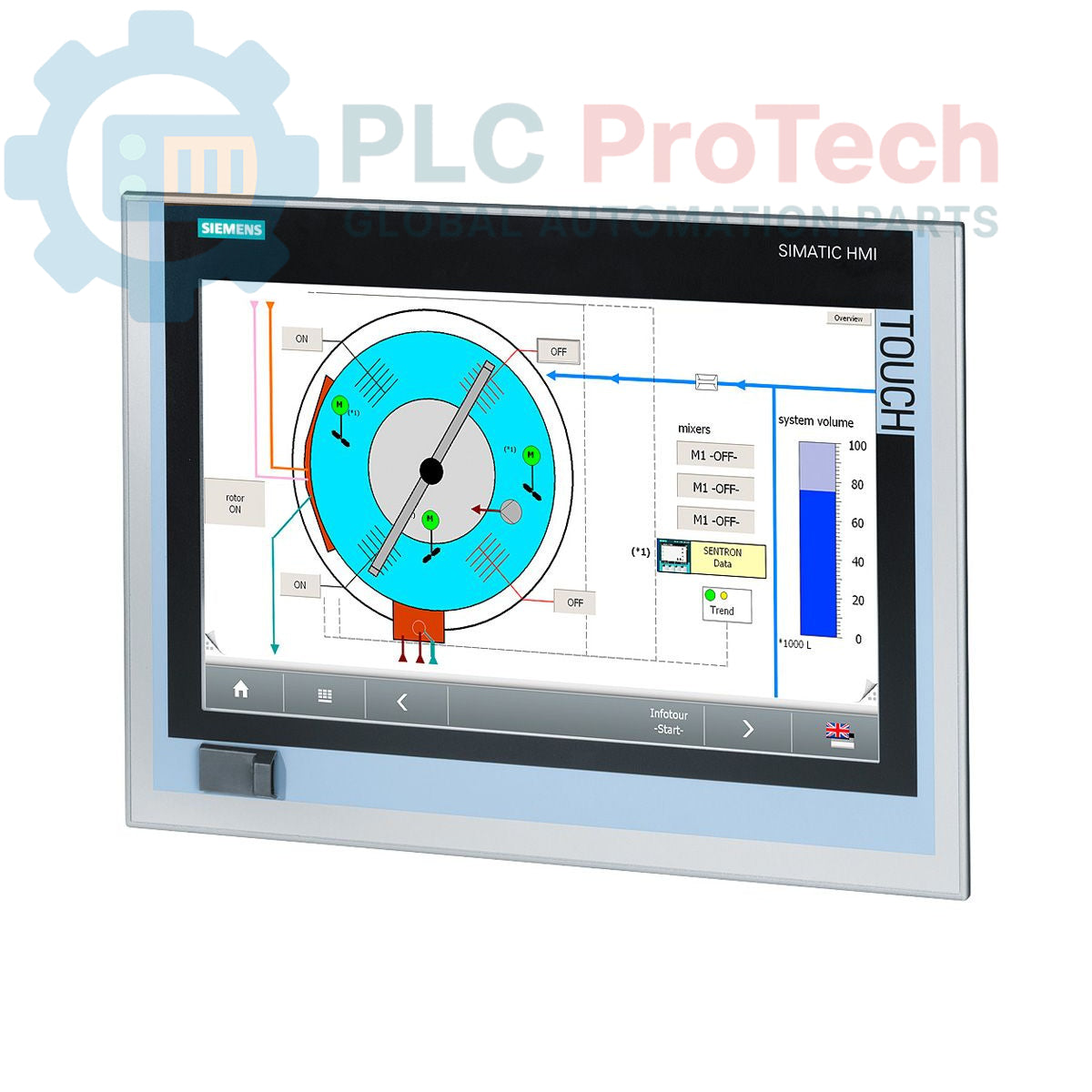

سيمنز 6AV7882-0DA40-2BA0 SIMATIC IPC277E كمبيوتر لوحة نانو

الوصف

هذا هو جهاز Siemens 6AV7882-0DA40-2BA0 SIMATIC IPC277E، وهو كمبيوتر Nanopanel متين مصمم لمهام واجهة الإنسان والآلة الصناعية (HMI) والتحكم المدمج. يتميز بشاشة لمس TFT بحجم 15 بوصة، وقرص صلب من نوع الحالة الصلبة مدمج بسعة 80 جيجابايت، ويعمل بمعالج إنتل Celeron N2807 مع 2 جيجابايت من الذاكرة العشوائية. يوفر الاتصال من خلال منفذي إيثرنت جيجابت مزدوجين، وواجهات USB متعددة بما في ذلك USB 3.0، وDisplayPort للشاشات الخارجية، ومنفذ تسلسلي. يعمل الجهاز على مصدر طاقة اسمي 24 فولت تيار مستمر ويأتي مثبتًا مسبقًا بنظام Windows Embedded Standard 7E SP1 (64-بت)، جاهز للنشر في بيئات المصانع الصعبة. يرجى ملاحظة أن هذا التكوين يُزود بدون أي برامج SIMATIC إضافية.

الميزات

• ■شاشة لمس TFT بحجم 15 بوصة لتفاعل المشغل.
• ■معالج إنتل سيليرون N2807 ثنائي النواة.
• ■ذاكرة وصول عشوائي 2 جيجابايت مع ذاكرة NVRAM مدمجة للاحتفاظ بالبيانات.
• ■قرص صلب من نوع الحالة الصلبة (SSD) بسعة 80 جيجابايت لتمهيد وتشغيل سريع.
• ■نظام Windows Embedded Standard 7E SP1 (64-بت، إنجليزي) مثبت مسبقًا.
• ■منفذا إيثرنت مزدوجان بسرعة 10/100/1000 ميجابت في الثانية للنسخ الاحتياطي أو الفصل الشبكي.
• ■مداخل ومخارج شاملة تشمل USB 3.0، USB 2.0، DisplayPort، ومنفذ تسلسلي (COM1).
• ■فتحة بطاقة CFast مدمجة لتوسيع التخزين.
• ■منفذ USB أمامي لسهولة نقل البيانات وتوصيل الأجهزة الطرفية.

التطبيقات

• ■تصوير وتحكم واجهة الإنسان والآلة (HMI).
• ■أنظمة مراقبة العمليات وجمع البيانات.
• ■لوحات التحكم على مستوى الآلة في التصنيع.
• ■أتمتة أرضية المصنع وتسجيل البيانات.

المواصفات الفنية

إرشادات التركيب

1. 1 إيقاف تشغيل المعدات: قبل التركيب، افصل وقم بقفل جميع مصادر الطاقة في خزانة التحكم أو اللوحة التي سيتم تركيب الكمبيوتر فيها. تحقق من عدم وجود جهد كهربائي.
2. 2 تحضير فتحة اللوحة: تأكد من أن فتحة التركيب في الحاوية تلبي المتطلبات الأبعاد الخاصة بهيكل IPC277E. قم بإزالة الحواف الحادة لمنع تلف الكابلات وضمان ختم مناسب.
3. 3 تركيب الوحدة: أدخل جهاز الكمبيوتر اللوحي في الفتحة من الأمام. ثبته من الخلف باستخدام المشابك المرفقة، وشدها بالتساوي وفقًا لعزم الدوران المحدد من الشركة المصنعة لضمان ختم مناسب وتركيب آمن.
4. 4 توصيل الطاقة: قم بتوصيل مصدر طاقة 24 فولت تيار مستمر إلى الطرف المخصص للطاقة. راعِ قطبية التوصيل الصحيحة (+/-) بدقة. استخدم موصلات بالحجم المناسب وتأكد من توصيل آمن.
5. 5 توصيل الأرضي: قم بتوصيل الهيكل إلى قضيب الأرضي الوقائي (PE) في لوحة التحكم باستخدام موصل تأريض منخفض المقاومة. هذا أمر حاسم للسلامة ومقاومة الضوضاء.
6. 6 توصيل الأجهزة الطرفية: قم بتوصيل كابلات الإيثرنت، وأجهزة USB، وشاشات DisplayPort، وأي أجهزة تسلسلية حسب متطلبات التطبيق. تأكد من توجيه جميع الكابلات بشكل صحيح وتأمينها لمنع الشد.
7. 7 الفحص النهائي وتشغيل الطاقة: بعد إتمام جميع التوصيلات والتحقق منها، أغلق باب خزانة التحكم. أعد تشغيل مصدر الطاقة الرئيسي وقم بتشغيل جهاز الكمبيوتر اللوحي. تحقق من أن نظام التشغيل يقلع بشكل صحيح.
