سيمنز 6AV7882-0DB50-2BA0 كمبيوتر نانوبانل SIMATIC IPC277E

سيمنز 6AV7882-0DB50-2BA0 كمبيوتر نانوبانل SIMATIC IPC277E

تبقى فقط 6 عنصر/عناصر في المخزون

  • الشركة المصنعة: Siemens

  • رقم المنتج: 6AV7882-0DB50-2BA0

  • Country of origin:ألمانيا

  • نوع المنتج: حاسوب لوحي للوحة التحكم

  • Barcode: 85371091

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 4ج

  • Dimensions: 45 × 35 × 15 سم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

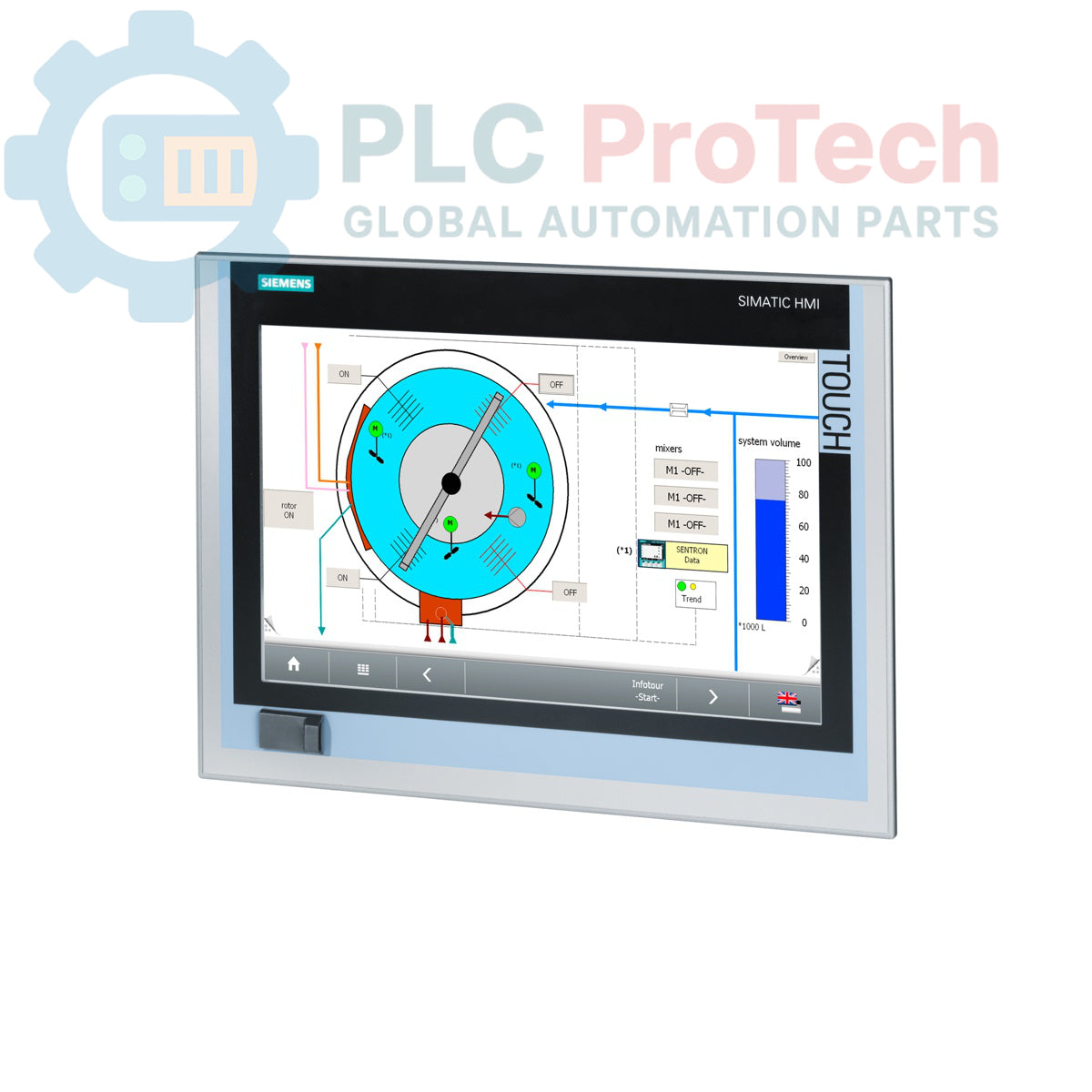

هذا الجهاز من سيمنز 6AV7882-0DB50-2BA0 هو حاسوب SIMATIC IPC277E Nanopanel، واجهة إنسان-آلة (HMI) مدمجة وقوية مصممة لمهام التحكم والتصور على مستوى الآلة. يتميز بشاشة لمس TFT بحجم 15 بوصة، معالج إنتل سيليرون N2930، ومزود بذاكرة وصول عشوائي 4 جيجابايت مع NVRAM لتخزين البيانات غير المتطايرة. يعمل الجهاز على مصدر طاقة 24 فولت تيار مستمر ويشمل قرص صلب SSD بسعة 80 جيجابايت مثبت عليه نظام Windows Embedded Standard 7E. يوفر الاتصال من خلال منفذي إيثرنت جيجابت، ومنافذ USB متعددة بما في ذلك USB 3.0، ومنفذ DisplayPort، ومنفذ تسلسلي.

الميزات

  • ■ شاشة لمس TFT مقاومة بحجم 15 بوصة لتفاعل المشغل.
  • ■ يعمل بمعالج إنتل سيليرون N2930 (4 أنوية، 4 خيوط).
  • ■ مزود بذاكرة وصول عشوائي 4 جيجابايت وNVRAM مدمجة.
  • ■ يشمل قرص صلب SSD بسعة 80 جيجابايت للتخزين.
  • ■ منفذا إيثرنت مزدوجان بسرعة 10/100/1000 ميجابت للاتصال بالشبكة.
  • ■ مثبت مسبقًا بنظام Windows Embedded Standard 7E SP1 (64-بت، إنجليزي).
  • ■ منفذ USB أمامي لسهولة توصيل الأجهزة الطرفية.

التطبيقات

  • • تصور وتحكم على مستوى الآلة
  • • جمع البيانات وتسجيلها في البيئات الصناعية
  • • مراقبة العمليات والتشغيل في المصانع
  • • تركيب مدمج في خزانات التحكم ولوحات التثبيت

المواصفات الفنية

الفئة التفاصيل
العلامة التجارية سيمنز
الطراز 6AV7882-0DB50-2BA0
السلسلة SIMATIC IPC277E (حاسوب Nanopanel)
العرض شاشة لمس TFT بحجم 15 بوصة
المعالج معالج إنتل سيليرون N2930 (4 أنوية / 4 خيوط)
الذاكرة ذاكرة وصول عشوائي 4 جيجابايت مع NVRAM
التخزين قرص صلب SSD بسعة 80 جيجابايت
فتحة توسعة 1x فتحة CFast
منافذ إيثرنت 2x 10/100/1000 ميجابت في الثانية RJ45
منافذ USB 1x USB 3.0، 3x USB 2.0، 1x USB أمامي
منفذ تسلسلي 1x تسلسلي (COM 1)
منفذ الرسومات 1x منفذ عرض
مزود الطاقة 24 فولت تيار مستمر
نظام التشغيل Windows Embedded Standard 7E SP1، الإنجليزية، 64-بت
البرمجيات المجمعة لا شيء (بدون برنامج SIMATIC)
حالة دورة حياة المنتج التوقف التدريجي
وزن الشحن 4.00 كجم
رمز السلعة 85371091
رمز ECCN 5A992
بلد المنشأ ألمانيا (تقدير)
أبعاد العبوة (محسوبة) 45 × 35 × 15 سم

إرشادات التركيب

تحذير حرج: خطر كهربائي. يجب أن يتم التركيب بواسطة فنيين مؤهلين فقط. عدم فصل الطاقة عن المعدات قبل التركيب قد يؤدي إلى إصابة خطيرة أو الوفاة. التزم دائمًا بإجراءات القفل والعلامة المحلية (LOTO).
  1. 1 قم بفصل الطاقة عن خزانة التحكم وتحقق من عدم وجود جهد باستخدام مقياس متعدد معاير. طبق أجهزة LOTO حسب الحاجة.
  2. 2 تحقق من أن أبعاد فتحة اللوحة تتطابق مع متطلبات التثبيت لـ IPC277E. تأكد من أن سطح التثبيت نظيف ومستوي وقادر على تحمل وزن الوحدة.
  3. 3 أدخل لوحة الكمبيوتر في الفتحة وثبتها بالتساوي باستخدام جميع مشابك التثبيت المزودة. لا تشد المشابك بشدة لتجنب تشويه الإطار.
  4. 4 قم بتوصيل طرف الأرضي الوقائي (PE) على الوحدة إلى قضيب الأرضي الرئيسي للخزانة باستخدام موصل منخفض المقاومة. هذا أمر حيوي للسلامة ومقاومة الضوضاء.
  5. 5 قم بتوصيل مصدر الطاقة 24 فولت تيار مستمر إلى موصل الطاقة المخصص. تأكد من مراعاة القطبية الصحيحة (+/-). استخدم أسلاك بحجم مناسب للحمل.
  6. 6 قم بتوصيل كابلات الإيثرنت وUSB والتسلسلية وDisplayPort حسب الحاجة. تأكد من تثبيت جميع الموصلات بشكل كامل. قم بتوجيه الكابلات لمنع الإجهاد والتداخل.
  7. 7 قم بإجراء فحص نهائي لجميع الاتصالات. قم بإزالة أجهزة LOTO وأعد تشغيل الخزانة لتشغيل لوحة الكمبيوتر.
Key Features:
#Panel PC #SIMATIC IPC277E

ما هو نظام التشغيل المثبت على 6AV7882-0DB50-2BA0؟
يأتي هذا الكمبيوتر اللوحي مزودًا مسبقًا بنظام Windows Embedded Standard 7E SP1، النسخة الإنجليزية 64-بت.

ما هي متطلبات مصدر الطاقة لهذه الوحدة؟
يتطلب SIMATIC IPC277E مصدر طاقة 24 فولت تيار مستمر للتشغيل.

هل يتضمن هذا الكمبيوتر اللوحي أي برامج SIMATIC HMI أو PLC؟
لا، يذكر وصف المنتج صراحة أنه يتم تسليمه بدون أي برامج SIMATIC.

ما هي واجهات الاتصال الأساسية المتوفرة؟
الوحدة مزودة بمنفذي إيثرنت بسرعة 10/100/1000 ميجابت في الثانية، ومنفذ USB 3.0 واحد، وثلاثة منافذ USB 2.0، ومنفذ تسلسلي (COM 1) واحد.

هل التخزين في هذا الجهاز هو قرص صلب تقليدي أم قرص SSD؟
يحتوي على قرص صلب من نوع الحالة الصلبة (SSD) بسعة 80 جيجابايت لأداء أسرع ومتانة أكبر في البيئات الصناعية.
