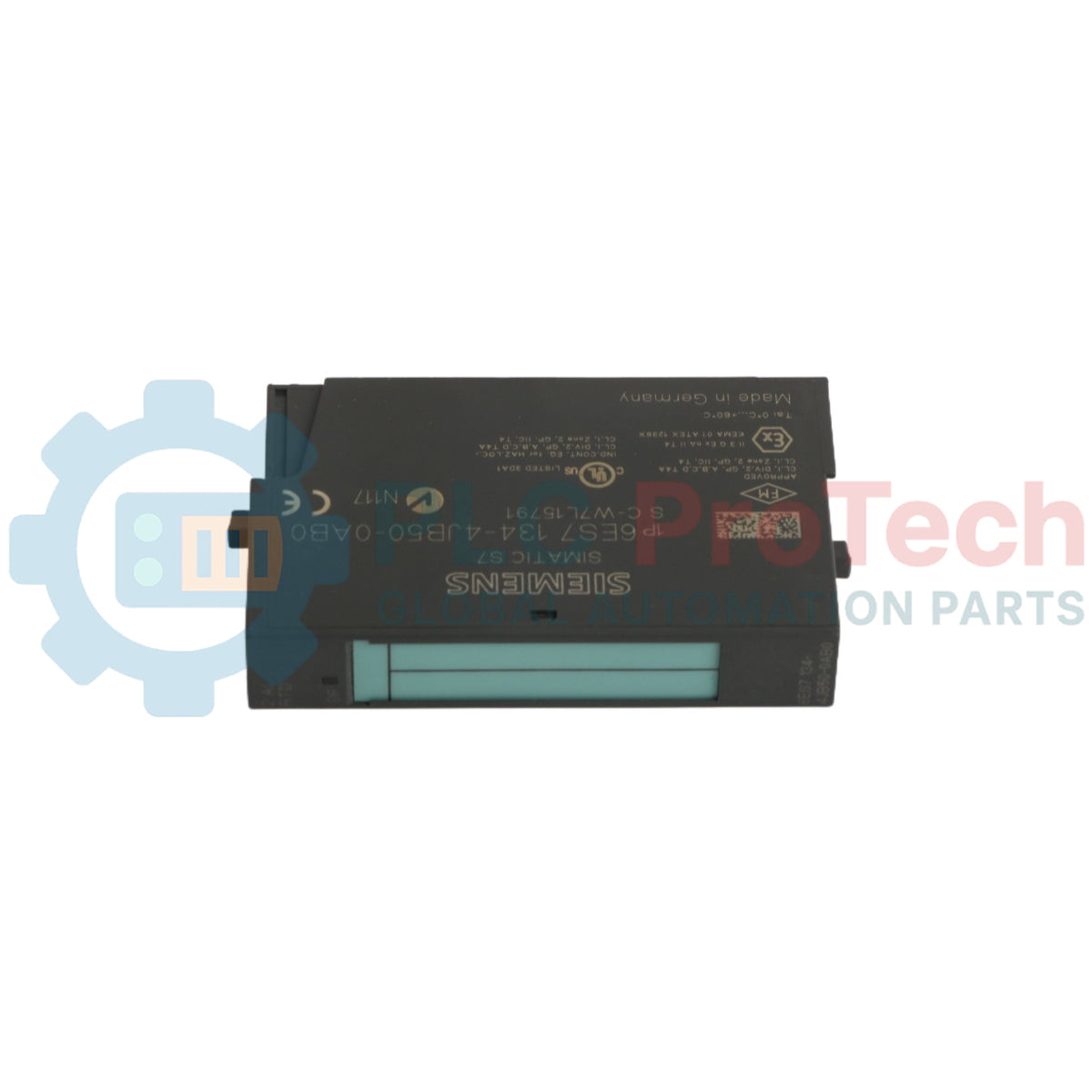

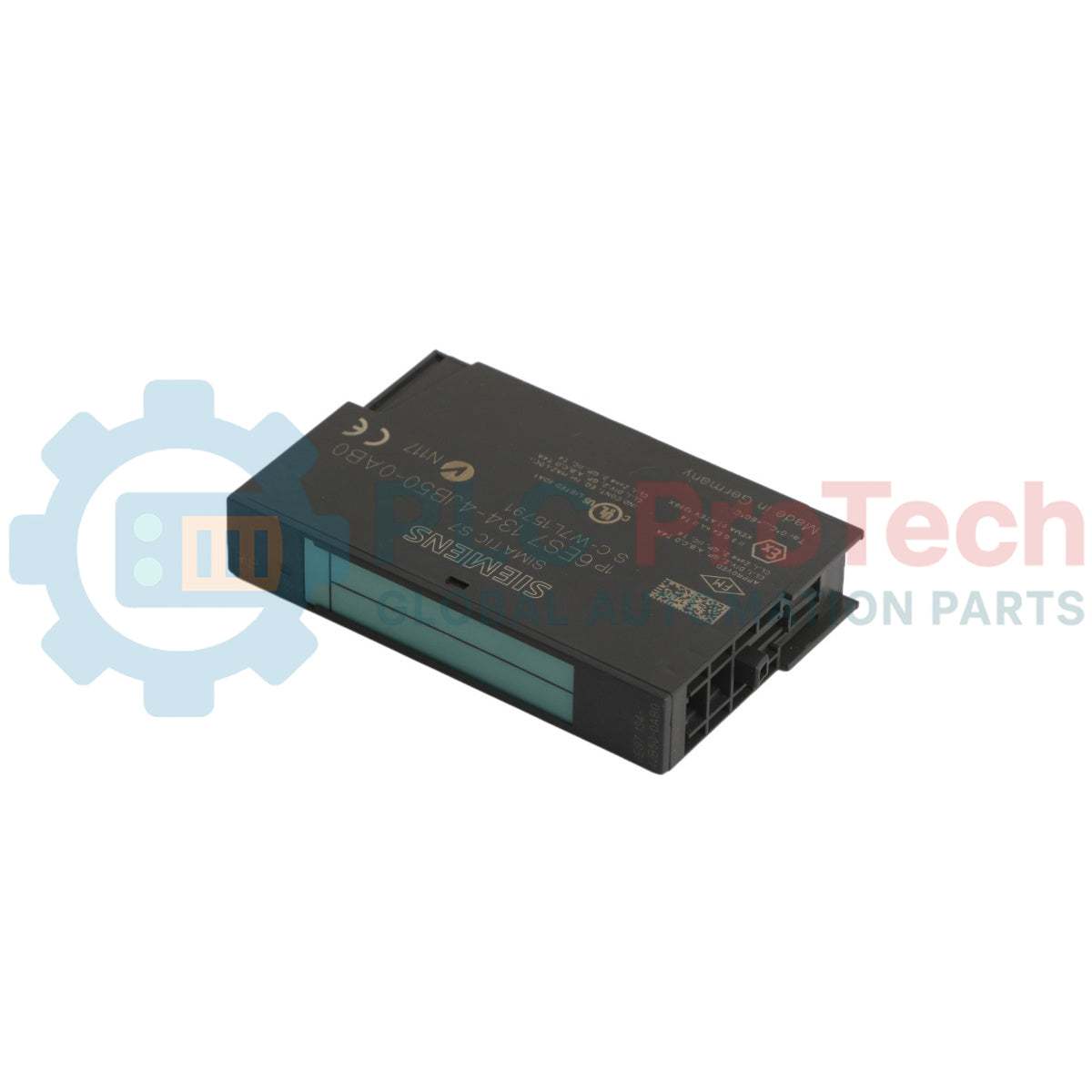

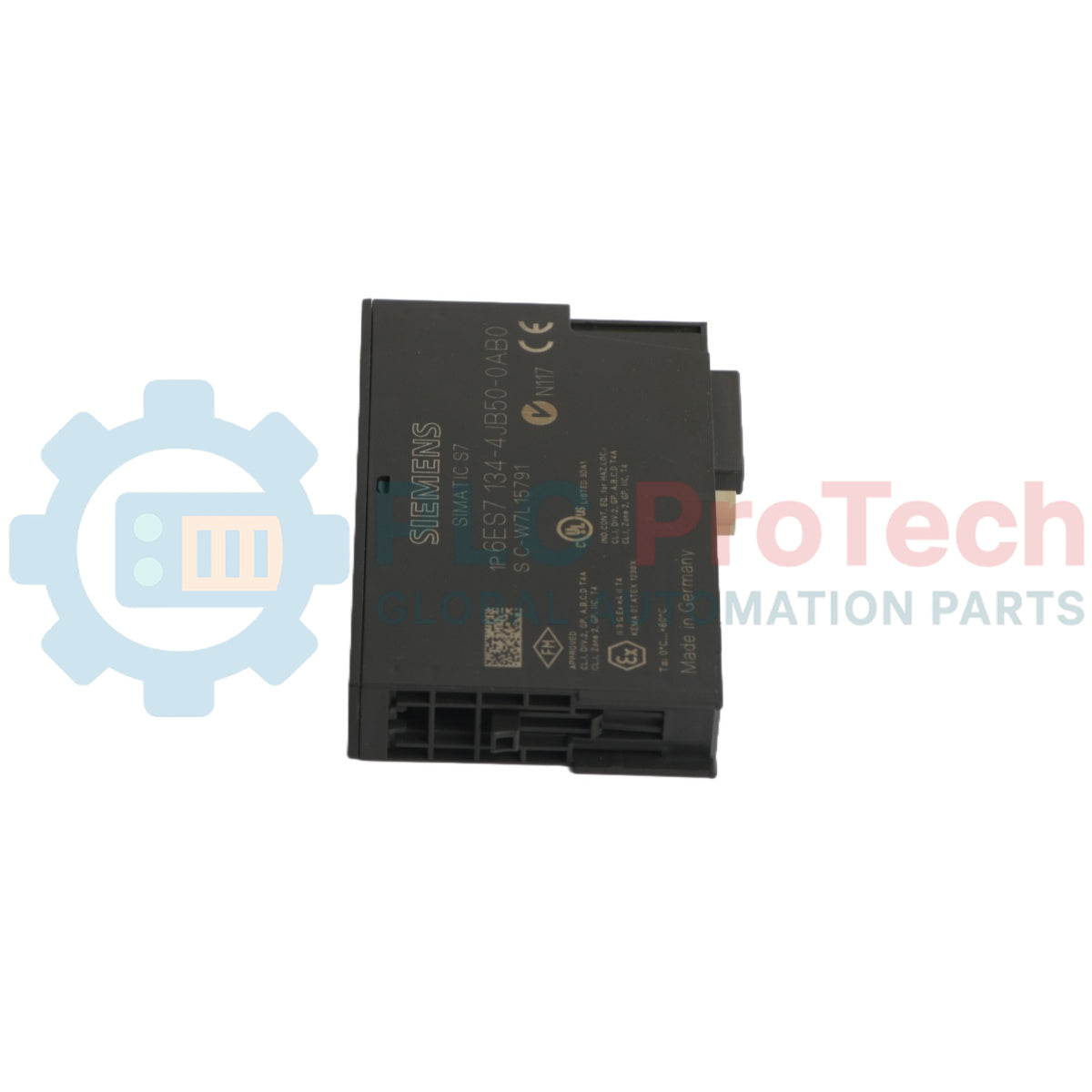

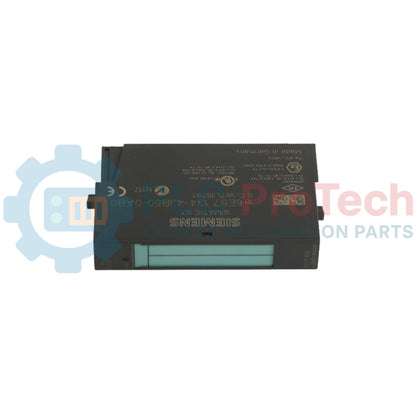

وحدة إدخال تماثلي Siemens 6ES7134-4JB50-0AB0 ET 200S

SKU 6ES7134-4JB50-0AB0

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Siemens
رقم المنتج: 6ES7134-4JB50-0AB0
Country of origin:ألمانيا
نوع المنتج: وحدة إدخال تماثلي (RTD)
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 240ج
Dimensions: 10.5 × 12.5 × 4 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن Siemens 6ES7134-4JB50-0AB0 هو وحدة إدخال RTD (كاشف درجة الحرارة بالمقاومة) عالية الدقة، مصممة لنظام الإدخال/الإخراج الموزع ET 200S. توفر هذه الوحدة المدمجة، ذات الهيكل بعرض 15 مم، قناتين لكشف درجة الحرارة بالمقاومة. وتوفر دقة 15 بت بالإضافة إلى بت الإشارة لقياس دقيق لدرجة الحرارة، كما تدعم مجموعة متنوعة من أنواع المستشعرات، بما في ذلك Pt100 وNi100 بالإصدارين القياسي والمناخي، بالإضافة إلى نطاقات المقاومة 150Ω و300Ω و600Ω. تعالج 6ES7134-4JB50-0AB0 الإشارات بزمن دورة يبلغ 110 مللي ثانية لكل قناة، وتتضمن مصباح SF LED مدمجًا لتشخيص أعطال المجموعة، مما يضمن عرضًا واضحًا للحالة. وقد صُممت لتحقيق الموثوقية في أتمتة العمليات، وتتميز بالعزل الكهربائي وكبت الضوضاء لضمان قراءات مستقرة في البيئات الصناعية المليئة بالتشويش الكهربائي. وباعتبارها جزءًا من نظام SIMATIC DP، فإنها تتكامل بسلاسة مع شبكات PROFIBUS لمراقبة درجات الحرارة الموزعة.

الميزات

وحدة إدخال RTD ثنائية القنوات.
دقة 15 بت بالإضافة إلى بت الإشارة للقياس الدقيق.
يدعم مستشعرات المقاومة Pt100 وNi100 (القياسية والمناخية) ومستشعرات 150Ω و300Ω و600Ω.
زمن دورة سريع يبلغ 110 مللي ثانية لكل قناة.
مصباح SF LED مدمج لتشخيص أعطال المجموعة.
عزل كهربائي وكبت للضوضاء لضمان التشغيل الموثوق.
هيكل مدمج بعرض 15 مم للتركيبات عالية الكثافة.
تكامل سلس مع شبكات PROFIBUS عبر نظام SIMATIC DP.

التطبيقات

يُعد Siemens 6ES7134-4JB50-0AB0 مناسبًا للتطبيقات التي تتطلب مراقبة دقيقة لدرجة الحرارة والتحكم فيها في مختلف القطاعات الصناعية. وتشمل الاستخدامات النموذجية ما يلي:

أنظمة التدفئة والتهوية وتكييف الهواء للتحكم البيئي.
معالجة المواد الكيميائية حيث يكون التنظيم الدقيق لدرجة الحرارة أمرًا بالغ الأهمية.
بيئات إنتاج الأغذية التي تتطلب جودة العملية وسلامتها.
الأنظمة التي تتطلب حلقات تحكم سريعة الاستجابة في درجات الحرارة.
التركيبات ذات المساحة المحدودة داخل الخزائن التي تستفيد من كثافة الإدخال/الإخراج العالية.

المواصفات الفنية

رقم الطراز	6ES7134-4JB50-0AB0
نوع الوحدة	وحدة إدخال تناظرية (RTD)
الشركة المصنّعة	Siemens
عائلة المنتجات	ET 200S
بلد المنشأ	ألمانيا
القنوات	2
نوع الإدخال	كاشف درجة حرارة بالمقاومة (RTD)، مقاومة
الدقة	15 بت بالإضافة إلى بت الإشارة
أنواع المستشعرات المدعومة	Pt100، Ni100 (قياسي ومناخي)، 150Ω، 300Ω، 600Ω
زمن الدورة (لكل قناة)	110 مللي ثانية
التشخيص	مؤشر SF LED لعطل المجموعة
العزل	العزل الكهربائي
عرض الهيكل	15 مم
التوافق مع النظام	نظام الإدخال/الإخراج الموزع ET 200S، نظام SIMATIC DP
بروتوكول الاتصال	PROFIBUS (عبر نظام ET 200S)
رمز النظام المنسق	8537101190
أبعاد العبوة (محسوبة)	10.5 × 12.5 × 4 سم
وزن الشحن	0.24 كجم

إرشادات التركيب

فصل الطاقة عن النظام: قبل التركيب، تأكد من فصل الطاقة بالكامل عن نظام الإدخال/الإخراج الموزع ET 200S والمكونات المرتبطة به لتجنب المخاطر الكهربائية.
التركيب: ركّب الوحدة 6ES7134-4JB50-0AB0 على وحدة الأطراف المخصصة داخل محطة ET 200S. تأكد من تثبيتها بإحكام حتى تسمع صوت النقر.
توصيل المستشعر: وصّل مستشعرات RTD أو المقاومة بأطراف الوحدة وفقًا لمخطط التوصيل الخاص بنوع المستشعر المحدد (مثل Pt100/Ni100 ثنائي الأسلاك أو ثلاثي الأسلاك أو رباعي الأسلاك). التزم بالقطبية الصحيحة وتعيينات الأطراف.
التأريض والحماية: نفّذ تأريضًا وحماية مناسبين لكابلات المستشعرات لتقليل التداخل الناتج عن الضوضاء الكهربائية، لا سيما في البيئات الصناعية.
توجيه الكابلات: وجّه كابلات المستشعرات بعيدًا عن كابلات الطاقة أو مصادر التداخل الكهرومغناطيسي الأخرى للحفاظ على سلامة الإشارة.
التشغيل: بعد التحقق من جميع التوصيلات، أعد توصيل النظام بالطاقة. راقب مؤشر SF LED بحثًا عن أي مؤشرات أعطال.
الإعداد: اضبط معلمات الوحدة ضمن برنامج هندسة PLC (مثل SIMATIC Manager أو TIA Portal) لتتوافق مع أنواع المستشعرات المتصلة ونطاقات القياس.

FAQ

ما نوع المستشعرات التي تدعمها وحدة Siemens 6ES7134-4JB50-0AB0؟

تدعم هذه الوحدة مستشعرات Pt100 وNi100 (الإصدارات القياسية والمناخية)، بالإضافة إلى مستشعرات مقاومة متنوعة، بما في ذلك نطاقات 150Ω و300Ω و600Ω.

ما دقة الإدخال التناظري لهذه الوحدة؟

توفر الوحدة دقة تبلغ 15 بتًا بالإضافة إلى بت الإشارة لقياس دقيق لدرجة الحرارة.

كم عدد قنوات الإدخال في 6ES7134-4JB50-0AB0؟

تتميز بقناتين للكشف عن درجة الحرارة عبر المقاومة.

ما النظام المتوافق مع هذه الوحدة؟

صُممت الوحدة لنظام الإدخال/الإخراج الموزع Siemens ET 200S، وتتكامل مع أنظمة SIMATIC DP عبر شبكات PROFIBUS.

ما زمن دورة معالجة الإشارة لكل قناة؟

تعالج الوحدة الإشارات بزمن دورة يبلغ 110 مللي ثانية لكل قناة.
