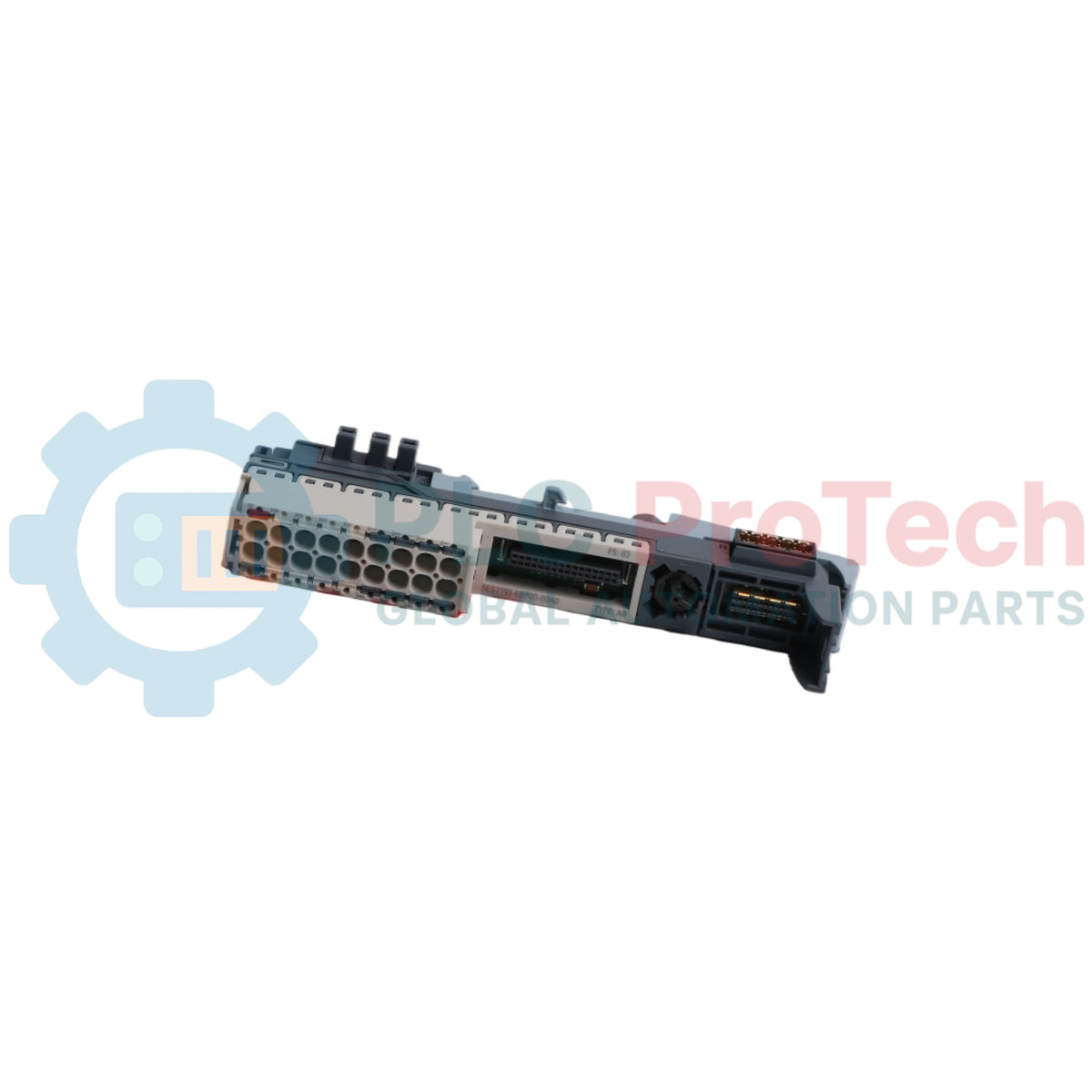

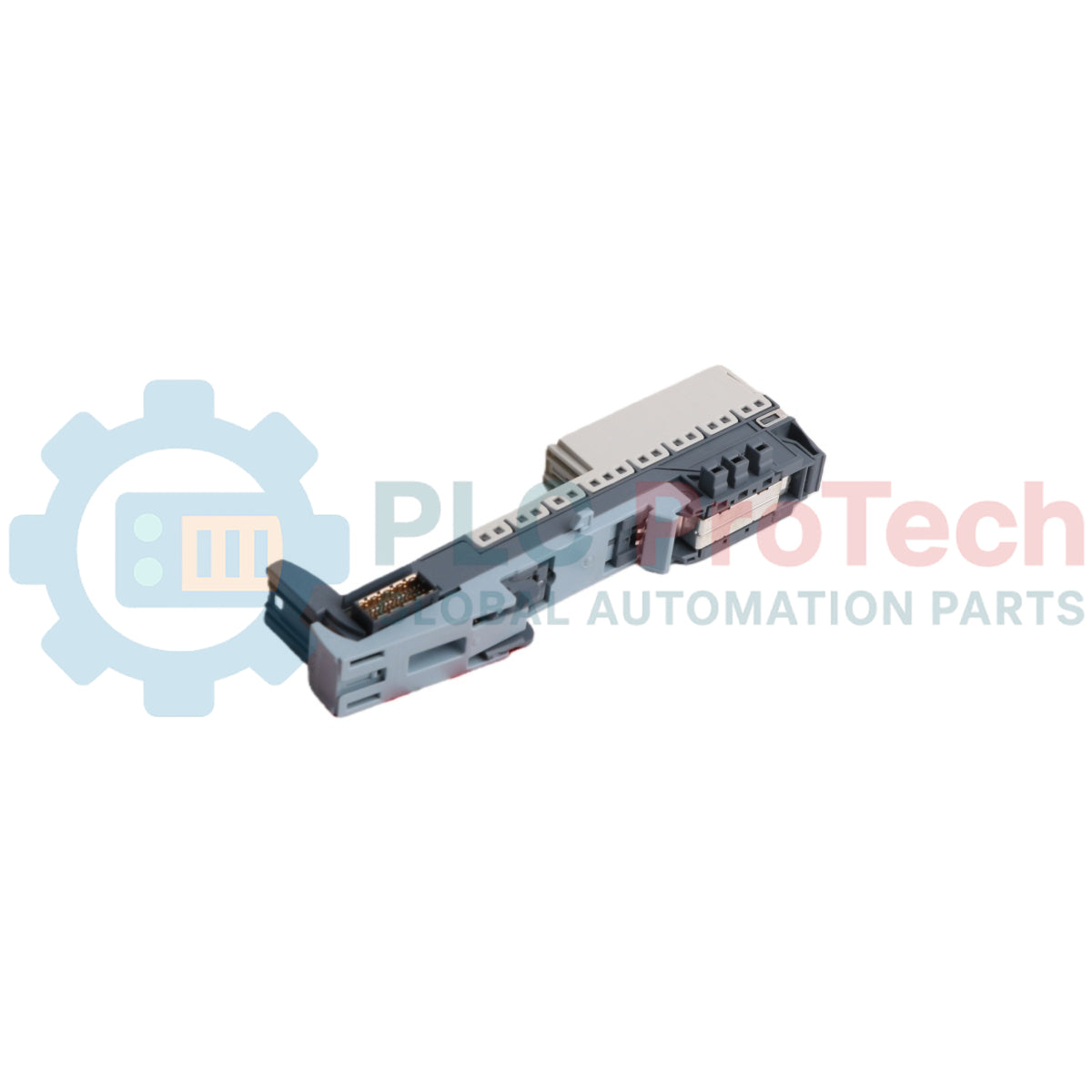

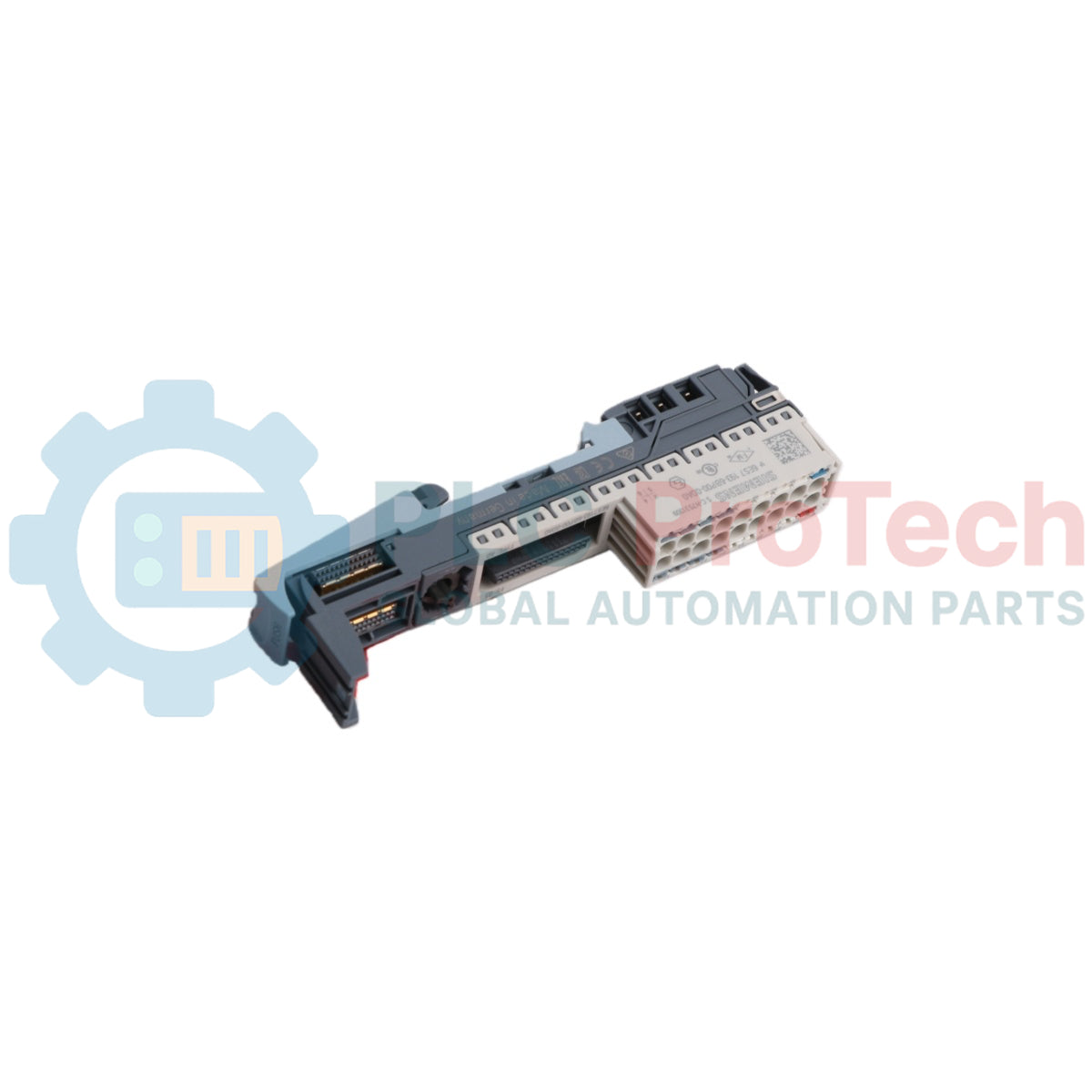

وحدة قاعدة Siemens SIMATIC ET 200SP، الطراز 6ES7193-6BP00-0DA0

الوصف

هذا هو Siemens 6ES7193-6BP00-0DA0، وهو BaseUnit من النوع A0 لنظام الإدخال/الإخراج الموزع SIMATIC ET 200SP. يعمل كقاعدة تركيب وإنهاء لوحدات الإدخال/الإخراج ET 200SP، ويوفر 16 طرف توصيل بالدفع لتوصيل أسلاك الحقل بسرعة ودون أدوات. وبعرض مدمج لا يتجاوز 15 مم، صُممت وحدة BaseUnit هذه لتخطيطات خزائن التحكم عالية الكثافة. وهي تدعم مجموعة جهد مستمرة، ما يسمح بتمرير الطاقة مباشرةً إلى الوحدات التالية. ويتضمن التصميم عزلاً كهربائياً متيناً اختُبر عند 707 فولت تيار مستمر بين ناقل اللوحة الخلفية ومصدر الطاقة، مما يعزز سلامة النظام وسلامة الإشارة.

الميزات

• ■مصمم لعائلة وحدات الإدخال/الإخراج الموزعة Siemens SIMATIC ET 200SP.
• ■يضم 16 طرف توصيل بالدفع لإجراء توصيلات فعّالة دون أدوات.
• ■عرض موفّر للمساحة يبلغ 15 مم لتكوينات اللوحات عالية الكثافة.
• ■يتيح مجموعة جهد مستمرة لتبسيط توزيع الطاقة.
• ■يتطلب تركيب مصاهر خارجية لخطوط إمداد الطاقة بجهد 24 فولت تيار مستمر.

التطبيقات

• ■أتمتة المصانع والعمليات
• ■أنظمة التحكم الموزعة (DCS)
• ■بناء الآلات ومعدات الشركات المصنّعة للمعدات الأصلية (OEM)
• ■أنظمة مناولة المواد والسيور الناقلة

المواصفات الفنية

إرشادات التركيب

1. تحقق من أن موقع التركيب نظيف وجاف وخالٍ من الاهتزاز المفرط. تأكد من توفر اتصال موثوق منخفض الممانعة بالتأريض الوقائي (PE) عند سكة DIN.
2. ثبّت الوحدة الأساسية على سكة DIN قياسية مقاس 35 مم. علّق الحافة العلوية على السكة واضغط إلى الأسفل بقوة حتى يُسمع صوت طقطقة المزلاج السفلي عند تثبيته بإحكام في مكانه.
3. حرّك الوحدة الأساسية بمحاذاة الوحدة السابقة في محطة ET 200SP، مع التأكد من محاذاة الموصلات الجانبية وتعشيقها بشكل صحيح لإنشاء اتصال ناقل اللوحة الخلفية.
4. أدخل وحدة الإدخال/الإخراج ET 200SP المطابقة في الوحدة الأساسية حتى تستقر بالكامل في مكانها.
5. أنه توصيلات أسلاك الأجهزة الميدانية. جرّد عازل السلك بالطول الصحيح، وأدخل الموصل بالكامل في الطرف المناسب ذي التوصيل بالضغط حتى يتوقف. تحقق من وجود اتصال ميكانيكي محكم.
6. بعد إجراء جميع التوصيلات والتحقق منها، أغلق باب لوحة التحكم، وأزل جهاز القفل/وضع بطاقة التحذير، ثم أعد توصيل النظام بالطاقة وفقًا للإجراءات القياسية.
