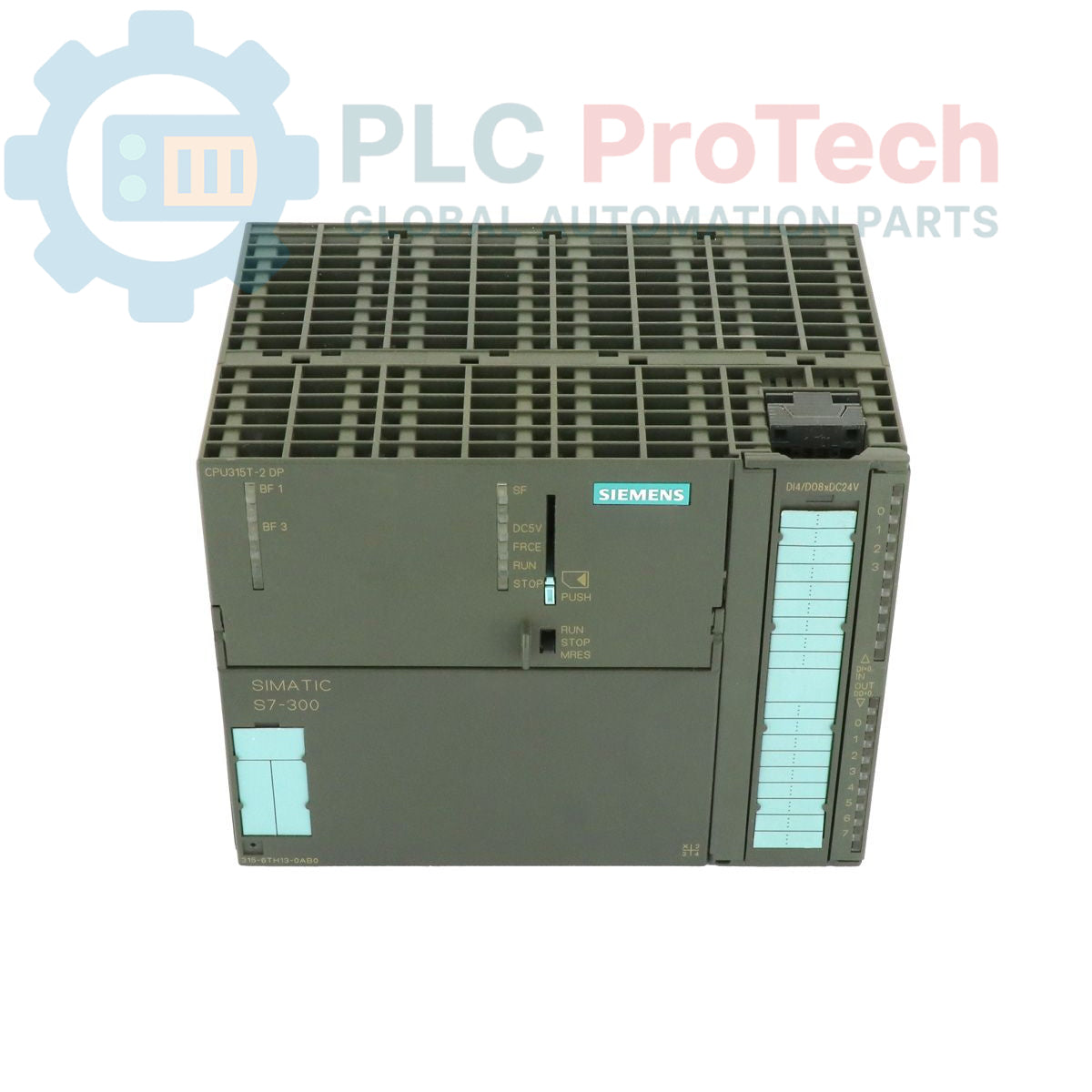

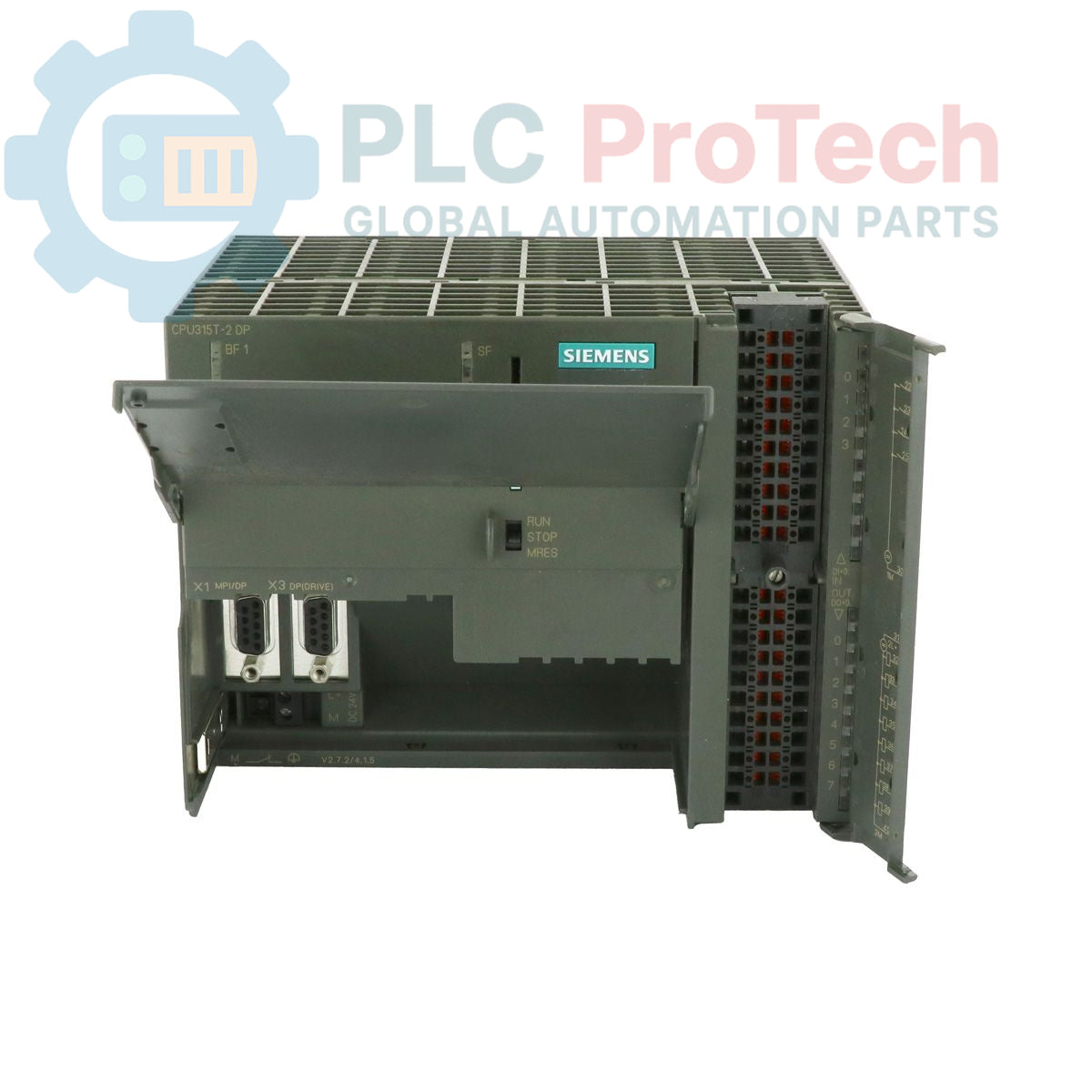

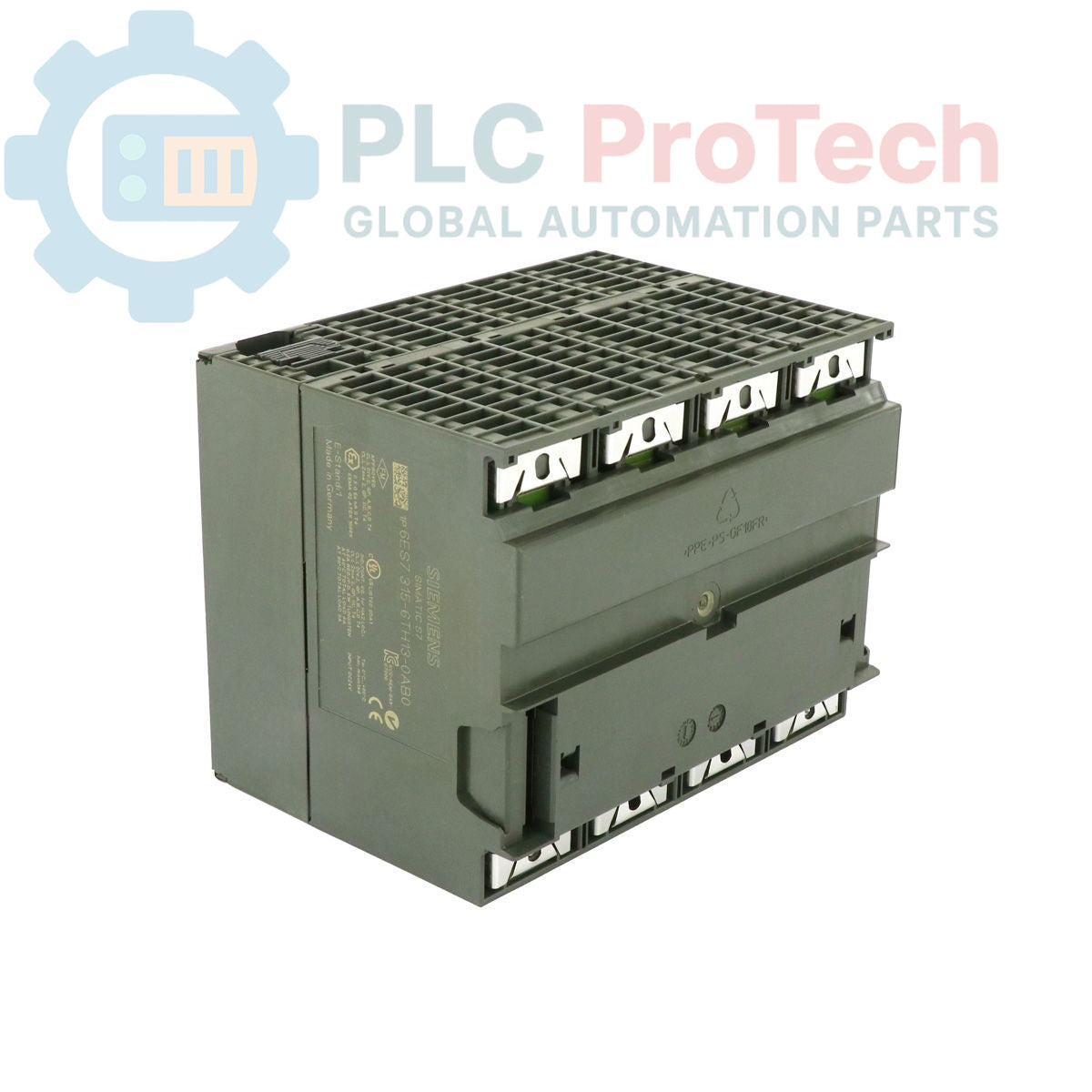

سيمنز 6ES7315-6TH13-0AB0 SIMATIC S7-300 وحدة المعالجة المركزية 315T-2 DP

سيمنز 6ES7315-6TH13-0AB0 SIMATIC S7-300 وحدة المعالجة المركزية 315T-2 DP

تبقى فقط 7 عنصر/عناصر في المخزون

  • الشركة المصنعة: Siemens

  • رقم المنتج: 6ES7315-6TH13-0AB0

  • Country of origin:ألمانيا

  • نوع المنتج: وحدة وحدة المعالجة المركزية PLC

  • Barcode: 85371091

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 810ج

  • Dimensions: 16.0 × 13.0 × 12.5 سم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

هذه وحدة معالجة مركزية CPU 315T-2 DP، الموديل 6ES7315-6TH13-0AB0، من سلسلة Siemens SIMATIC S7-300. تم تصميمها لوظائف متكاملة بين وحدة التحكم المنطقية القابلة للبرمجة (PLC) والمهام التكنولوجية المتخصصة، وتتميز بذاكرة عمل 256 كيلوبايت لمعالجة تسلسلات الأتمتة المعقدة. الوحدة مزودة بواجهتي اتصال مميزتين: واجهة MPI/DP الأساسية تدعم سرعات بيانات تصل إلى 12 ميجابت/ثانية، وواجهة DP مخصصة للتحكم في المحركات. مدخلات ومخرجات مدمجة مخصصة للوظائف التكنولوجية تعزز قدراتها في التحكم في الحركة والتطبيقات المتطلبة الأخرى. للتشغيل، تتطلب هذه الوحدة موصلًا أماميًا بـ 40 دبوسًا وبطاقة ذاكرة صغيرة من سيمنس بسعة لا تقل عن 8 ميجابايت.

الميزات

  • وحدة معالجة مركزية لوظائف PLC والتكنولوجيا المدمجة.
  • ذاكرة عمل مدمجة بسعة 256 كيلوبايت.
  • تصميم بواجهة مزدوجة للاتصال المتعدد الاستخدامات.
  • الواجهة الأولى: MPI/DP بسرعة اتصال تصل إلى 12 ميجابت/ثانية.
  • الواجهة الثانية: PROFIBUS DP مخصصة لتكامل المحركات.
  • مدخلات ومخرجات مدمجة مخصصة للمهام التكنولوجية.
  • يتطلب موصل أمامي قياسي بـ 40 دبوسًا للتوصيل.
  • يتطلب بطاقة ذاكرة صغيرة (Micro Memory Card) بسعة لا تقل عن 8 ميجابايت لتخزين البرامج والبيانات.

التطبيقات

  • تكامل التحكم في الحركة وتقنية المحركات.
  • آلات التعبئة والتغليف والوسم عالية السرعة.
  • خطوط التجميع الآلية.
  • أنظمة مناولة المواد وأنظمة النقل.
  • تطبيقات التحكم في العمليات التي تتطلب وظائف تكنولوجية دقيقة.

المواصفات الفنية

المواصفات القيمة
الشركة المصنعة سيمنس
سلسلة المنتج SIMATIC S7-300
رقم الموديل CPU 315T-2 DP
رمز المنتج 6ES7315-6TH13-0AB0
نوع الوحدة وحدة المعالجة المركزية (CPU)
ذاكرة العمل 256 كيلوبايت
الواجهة 1 MPI/DP، 12 ميجابت/ثانية
الواجهة 2 DP (للوحدات المحركة)
بطاقة الذاكرة المطلوبة بطاقة ذاكرة صغيرة، 8 ميجابايت كحد أدنى
الموصل المطلوب موصل أمامي 40 قطبًا × 1
حالة دورة حياة المنتج التوقف التدريجي
وزن الشحن 0.81 كجم
أبعاد العبوة (محسوبة) 16.0 × 13.0 × 12.5 سم
رمز السلعة 85371091
رمز ECCN N
بلد المنشأ (تقديري) ألمانيا

إرشادات التركيب

تحذير حرج: خطر كهربائي. يجب أن يتم تركيب أو تعديل أو إزالة هذا الجهاز فقط بواسطة فنيين كهربائيين مؤهلين. عدم الالتزام بإجراءات القفل/الوسم (LOTO) وإيقاف تشغيل جميع مصادر الطاقة قبل التعامل قد يؤدي إلى إصابات خطيرة أو الوفاة.
  1. 1 إيقاف تشغيل النظام: قبل التركيب، تأكد من إيقاف تشغيل لوحة التحكم بالكامل والآلات المرتبطة بها وتأمينها وفقًا لإجراءات السلامة في الموقع. تحقق من حالة عدم وجود جهد باستخدام مقياس متعدد معاير.
  2. 2 التركيب على سكة DIN: قم بتركيب سكة الحامل الخلفية لـ S7-300 بإحكام داخل خزانة التحكم. ضع وحدة المعالجة المركزية على السكة، مع التأكد من محاذاتها الصحيحة مع الوحدات المجاورة، وقم بتشغيل آلية القفل بقوة حتى تسمع صوت النقر.
  3. 3 تركيب بطاقة الذاكرة: افتح الغطاء الأمامي لوحدة المعالجة المركزية. أدخل بطاقة الذاكرة الصغيرة المطلوبة (8 ميجابايت كحد أدنى) في الفتحة المخصصة حتى تثبت تمامًا. أغلق الغطاء الأمامي.
  4. 4 توصيل الموصل الأمامي: قم بتوصيل الموصل الأمامي ذو الـ 40 قطبًا وفقًا لمخطط الأسلاك الخاص بالمشروع. تأكد من تأمين جميع نقاط التوصيل. قم بتوصيل الموصل الموصّل بوحدة المعالجة المركزية وثبت براغي التثبيت لضمان اتصال قوي.
  5. 5 تثبيت التأريض: قم بتوصيل طرف تأريض الهيكل لحامل S7-300 بعمود الحافلة الأرضية الواقية (PE) للوحة التحكم الرئيسية باستخدام موصل منخفض المقاومة. التأريض الصحيح ضروري لمقاومة الضوضاء والسلامة.
Key Features:
#CPU Module #SIMATIC S7-300

ما هي واجهات الاتصال في 6ES7315-6TH13-0AB0؟
يحتوي هذا المعالج على واجهتين: واجهة MPI/DP مدمجة بسرعة تصل إلى 12 ميجابت/ثانية، وواجهة DP (PROFIBUS DP) مخصصة للاتصال بالمحركات.

ما نوع بطاقة الذاكرة المطلوبة لهذا المعالج؟
يحتاج المعالج إلى بطاقة ذاكرة ميكرو من سيمنس (MMC) بسعة لا تقل عن 8 ميجابايت للتشغيل وتخزين البرامج وتسجيل البيانات.

ماذا يعني الحرف 'T' في اسم الموديل CPU 315T-2 DP؟
يشير الحرف 'T' إلى أن هذا معالج تقني، مما يعني أنه يحتوي على وظائف مدمجة لمهام متقدمة مثل التحكم في الحركة، التمركز، والعد عالي السرعة، بالإضافة إلى منطق PLC القياسي.

هل يتضمن هذا المعالج موصل أمامي؟
تشير المواصفات إلى أن موصل أمامي 1x 40 دبوس مطلوب للتشغيل. يرجى التحقق مما إذا كان متضمنًا في العبوة أم يجب طلبه بشكل منفصل.

ما هي حالة دورة حياة هذا المنتج؟
وفقًا للمعلومات المقدمة، فإن 6ES7315-6TH13-0AB0 في مرحلة "التوقف التدريجي" من دورة حياته، مما يعني أنه يتم إيقاف تصنيعه ولكنه قد يكون متاحًا كقطعة غيار.

الشحن السريع العالمي

  • التوصيل العادي: من 4 إلى 6 أيام عمل عبر DHL وFedEx وUPS.
  • الشحن السريع: شحن في نفس اليوم للطلبات المتوفرة في المخزون والمقدمة قبل الساعة 2:00 ظهرًا (بتوقيت GMT+8).
  • تغطية عالمية: نخدم أكثر من 150 دولة، بما في ذلك التوصيل السريع إلى السعودية والإمارات.

الإرجاع والضمان

  • ضمان لمدة 30 يومًا: يتم قبول الإرجاع للمنتجات المتوفرة في المخزون في عبوتها الأصلية المختومة من المصنع.
  • ضمان لمدة 12 شهرًا: كل مكون صناعي مدعوم بضماننا الفني المهني.

يتم معالجة الطلبات وتسليمها من الاثنين إلى الجمعة (باستثناء العطلات الرسمية).


للاطلاع على الأهلية الكاملة، ورسوم إعادة التخزين، وتفاصيل الإرجاع الدولي، يرجى مراجعة موقعنا الرسمي سياسة الاسترداد والإرجاع .
