كمبيوتر صناعي سيمنز 6ES7647-6ME05-0AJ0 SIMATIC BOX PC 840 V2

الوصف

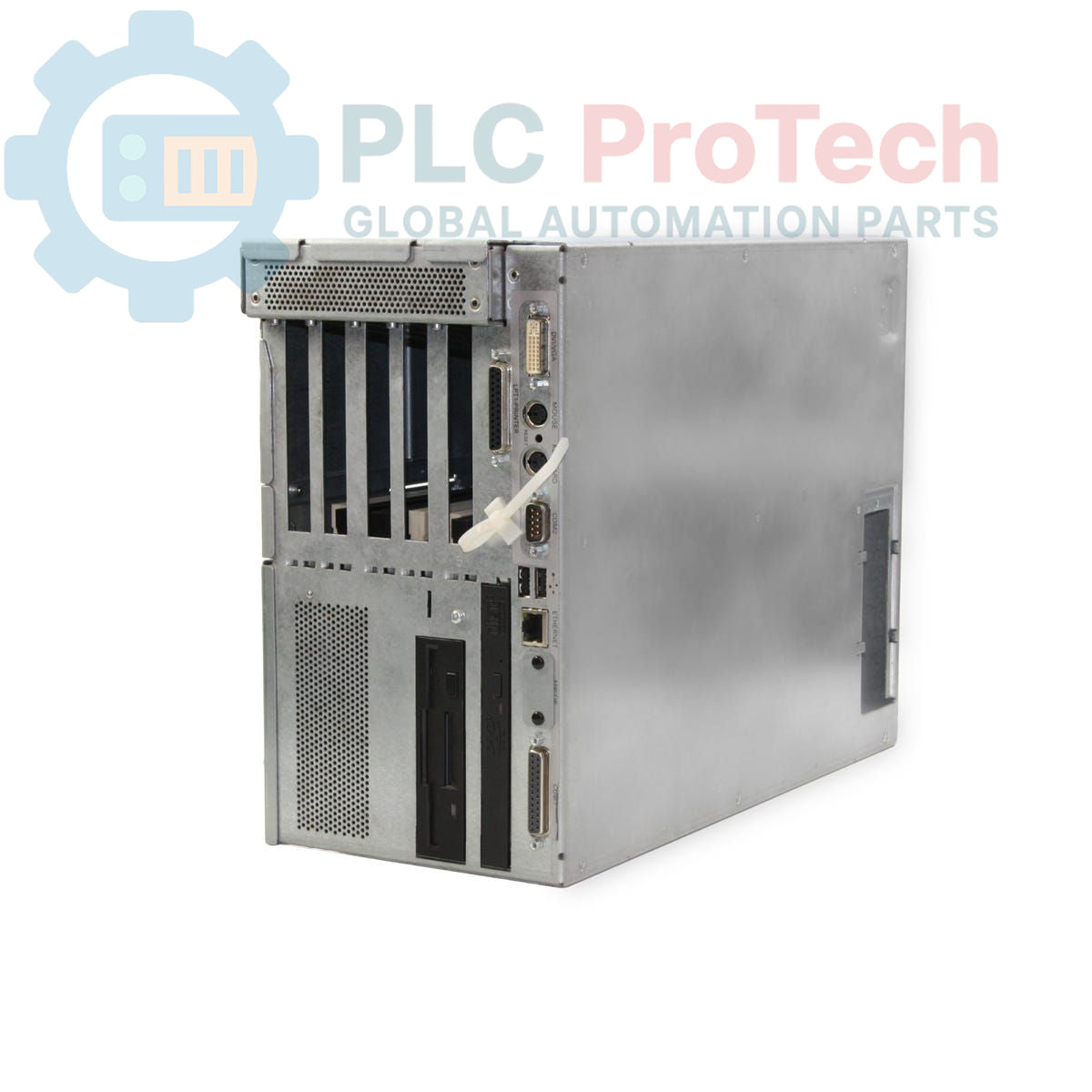

جهاز Siemens 6ES7647-6ME05-0AJ0 هو كمبيوتر صناعي SIMATIC BOX PC 840 V2، مصمم لتحمل بيئات الأتمتة الصعبة. تم تهيئة هذه الوحدة بمعالج Pentium 4 M بسرعة 2.2 جيجاهرتز، وذاكرة DDR SDRAM بسعة 128 ميجابايت، وقرص صلب EIDE بسعة 80 جيجابايت. يعمل على مزود طاقة صناعي 24 فولت تيار مستمر ويأتي مثبتًا مسبقًا بنظام Windows 2000 Professional. تشمل الميزات المدمجة رسوميات AGP، ومنفذ إيثرنت 10/100 Mbit/s، ووظائف مراقبة النظام مثل مؤقت المراقبة ورصد درجة الحرارة، مما يجعله مناسبًا لمجموعة من مهام التحكم والتصور.

الميزات

• ■معالج Pentium 4 M بسرعة 2.2 جيجاهرتز مع ناقل أمامي 400 ميجاهرتز
• ■ذاكرة DDR SDRAM بسعة 128 ميجابايت مثبتة
• ■قرص صلب EIDE بسعة 80 جيجابايت ومحرك أقراص فلوبي
• ■منفذ إيثرنت 10/100 Mbit/s مدمج (RJ45)
• ■رسوميات AGP مدمجة مع ذاكرة مشتركة 8/16/32 ميجابايت
• ■منفذا USB عالي التيار
• ■مؤقت مراقبة مدمج ورصد درجة الحرارة
• ■نظام Windows 2000 Professional SP4 مثبت مسبقًا (متعدد اللغات)

التطبيقات

• ■اكتساب ومعالجة بيانات على مستوى الآلة
• ■تطبيقات تصور العمليات وواجهات الإنسان والآلة (HMI)
• ■بوابات التحكم الصناعي والأتمتة
• ■دمج ودعم الأنظمة القديمة

المواصفات الفنية

إرشادات التثبيت

1. 1
   تأكد من أن موقع التثبيت يوفر مساحة كافية للتهوية على جميع جوانب هيكل الكمبيوتر لمنع ارتفاع درجة الحرارة.
2. 2
   ثبت جهاز Box PC بإحكام على لوحة أو سطح مستقر باستخدام جميع نقاط التثبيت المزودة لتحمل الاهتزازات التشغيلية.
3. 3
   قم بتوصيل موصل أرضي حماية منخفض المقاومة (PE) إلى طرف التأريض المخصص للهيكل. هذا أمر حيوي للسلامة ومقاومة الضوضاء.
4. 4
   قم بتوصيل مصدر طاقة 24 فولت تيار مستمر، مع مراعاة القطبية الصحيحة. استخدم موصلات بحجم مناسب للحمل والمسافة.
5. 5
   قم بتوصيل جميع الأجهزة الطرفية المطلوبة، مثل إيثرنت، أجهزة USB، وشاشات العرض. تأكد من تثبيت جميع الموصلات بشكل كامل.
6. 6
   بعد التحقق من جميع الاتصالات، أعد توصيل الطاقة بالنظام وتأكد من أن نظام التشغيل يقلع بشكل صحيح.
